4



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

4－1   进排气歧管、起动预热装置

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ

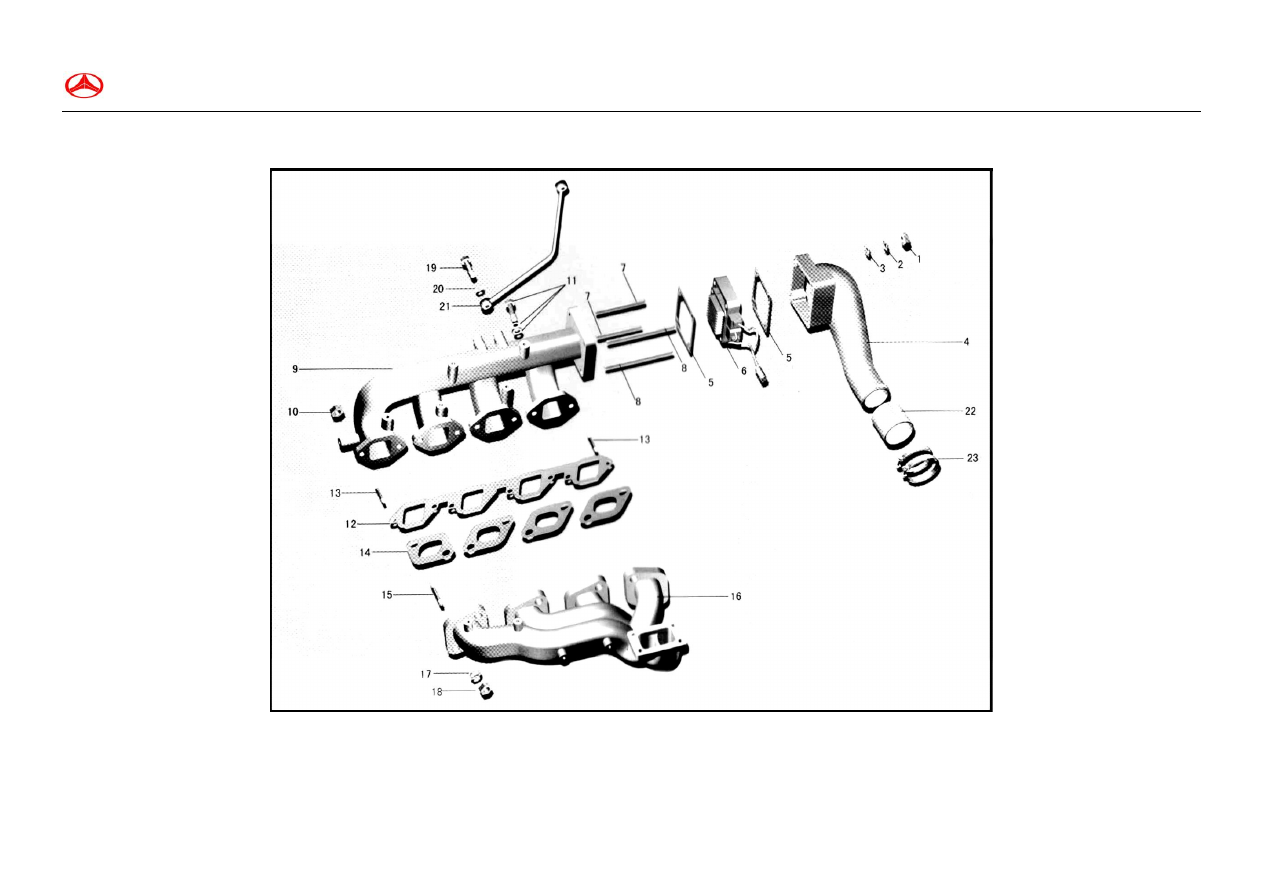

Рис.75 1  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ





5



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1008  进排气歧管  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР                   3750  起动预热装置  СТАРТОВОЕ ПРОГРЕВОЧНОЕ
ОБОРУДОВАНИЕ


序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

CQ34008

六角螺栓
Шестигранная гайка

4

2

Q40308

弹簧垫圈
Пружинная шайба

4

3

Q40108

垫圈
Шайба

4

4

1008014-

4B1B1

空气预垫器座
Гнездо предварительного воздухоподогревателя

1

5

1008013-X2

衬垫

—空气预热器座

Прокладка гнезда предварительного
воздухоподогревателя

2

6

3750010-X2

起动预热器总成
Стартовый подогреватель

1

7

1008018-X2

双头螺柱
двойная шпилька

2

8

1008017-X2

双头螺柱
двойная шпилька

2

9

1008011-X2

进气歧管
Впускной коллектор

2

10

CQ39608

六角法兰面螺母
Шестигранная гайка

6

11

CQ1460825

组合螺栓
Соединительный болт

1

12

1008051-X2

衬垫

—进气歧管

Прокладка впускного коллектора

1




序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

13

CQ1200822

双头螺栓
Шпилька с двумя головками

2

14

1008055-X2

衬垫

—排气歧管

Прокладка выпускного коллектора

4

15

CQ1201030

双头螺栓
двойная шпилька

8

16

1008021-Y01

排气歧管
Выпускной коллектор

1

17

CQ41910

锥形弹性垫圈
Коническая пружинная шайба

8

18

CQ34010

六角螺母
Шестигранная гайка

8

19

1104082-X2

空心螺栓
Полый болт

1

20

1307071-X2

垫片
Шайба

2

21

1126010-Y01

增压补偿器管总成
LDA–трубка в сборе

1

22

1008012-Y01

橡胶软管

—接压气机出口

Резиновый шланг выходного отверстия компрессора

1

23

CQ67660B

蜗杆传动式软管夹箍
Зажим

2








6



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

4－2  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ

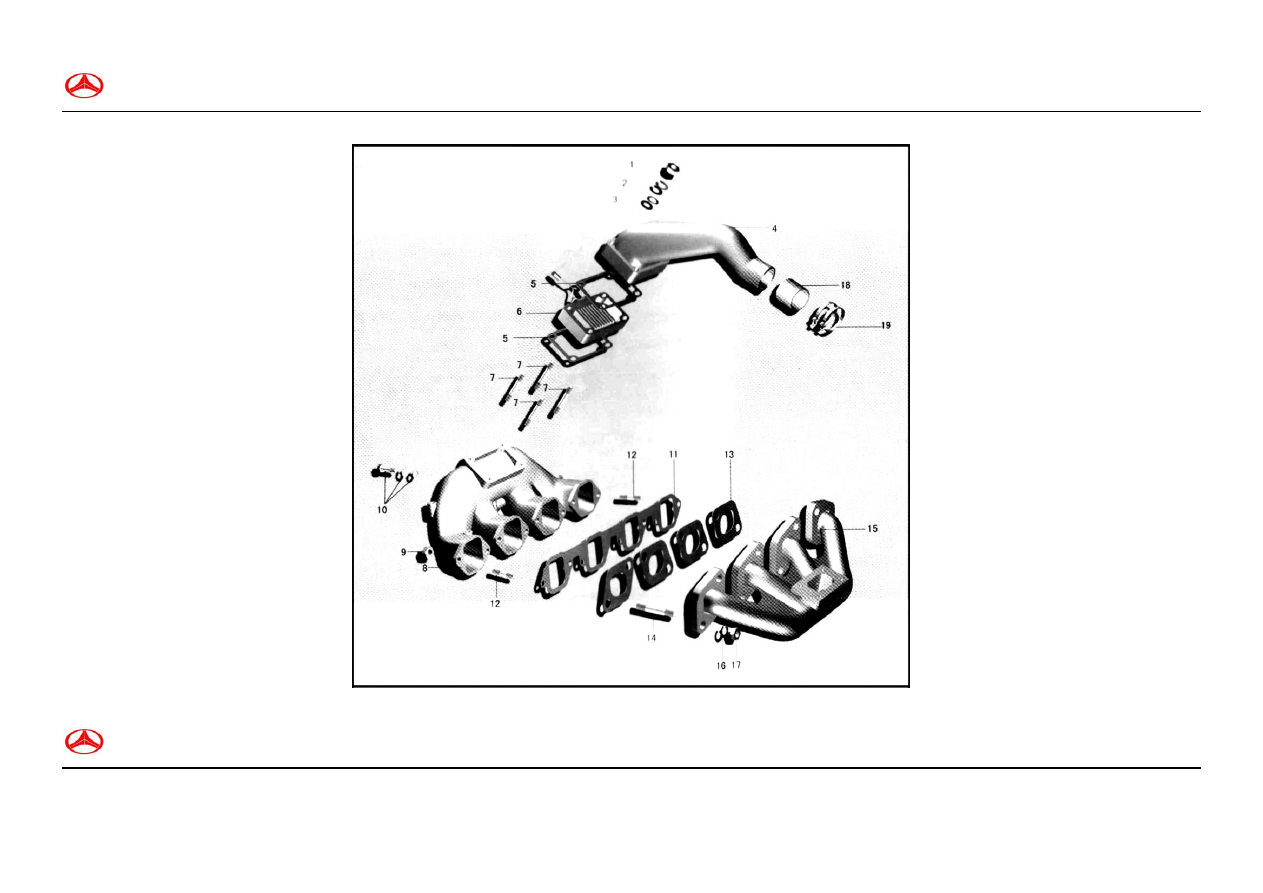

Рис.75－2  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



7

1008  进排气歧管  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР                   3750  起动预热装置  СТАРТОВОЕ ПРОГРЕВОЧНОЕ
ОБОРУДОВАНИЕ

序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

CQ34008

六角螺栓
Шестигранная гайка

4

2

Q40308

弹簧垫圈
Пружинная шайба

4

3

Q40108

垫圈
Шайба

4

4

1008014-X3

空气预垫器座
Гнездо предварительного воздухоподогревателя

1

5

1008013-X3

衬垫

—空气预热器座

Прокладка гнезда предварительного
воздухоподогревателя

2

6

3750010-X3

起动预热器总成
Стартовый подогреватель

1

7

1008018-X2

双头螺栓
двойная шпилька

4

8

1008011-X3

进气歧管
Впускной коллектор

1

9

CQ39608

六角法兰面螺母
Шестигранная гайка

2

10

CQ1460825

组合螺栓
Соединительный болт

6

11

1008051-X2

衬垫

—进气歧管

Прокладка впускного коллектора

1






序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

12

CQ1200822

双头螺柱
двойная шпилька

2

13

1008055-X2

衬垫

—排气歧管

Прокладка выпускного коллектора

4

14

CQ1201030

双头螺柱
двойная шпилька

8

15

1008021-X3

排气歧管
Выпускной коллектор

1

16

CQ41910

锥形弹性垫圈
Коническая пружинная шайба

8

17

CQ34010

六角螺母
Шестигранная гайка

8

18

1008012-Y01

橡胶软管

—接压气机出口

Резиновый шланг выходного отверстия компрессора

1

19

CQ67660B

蜗杆传动式软管夹箍
Зажим

2
