8











ПОРШЕНЬ И ШАТУН

№



№ детали.



Название детали



Кол-во

1

1004026-X2

Верхнее кольцо

4

2

1004027-X2

Нижнее кольцо

4

3

1004035-X2

Маслосъемное кольцо в сборе

4

4

1004016-X2

1004016-X01



Поршень

4

5

1004075-X2



Форсунка

4

6

1004085-X2



Винт форсунки

4

7

1004046-X2



Шатун

4

8

1004062-X2



Болт шатуна

8















№





№ детали.



Название детали



Кол-во

9

1004058-X2



Вкладыш верхний

4

10

1004059-X2

Вкладыш нижний


4

11

1004056-X2

Крышка шатуна


4

12

1004056-X2

Гайка шатуна


8

13

1004067-X2

Втулка шатуна


4

14

Q46031

Стопорное кольцо


8

15

1004021-X2

Палец поршня


4





























9

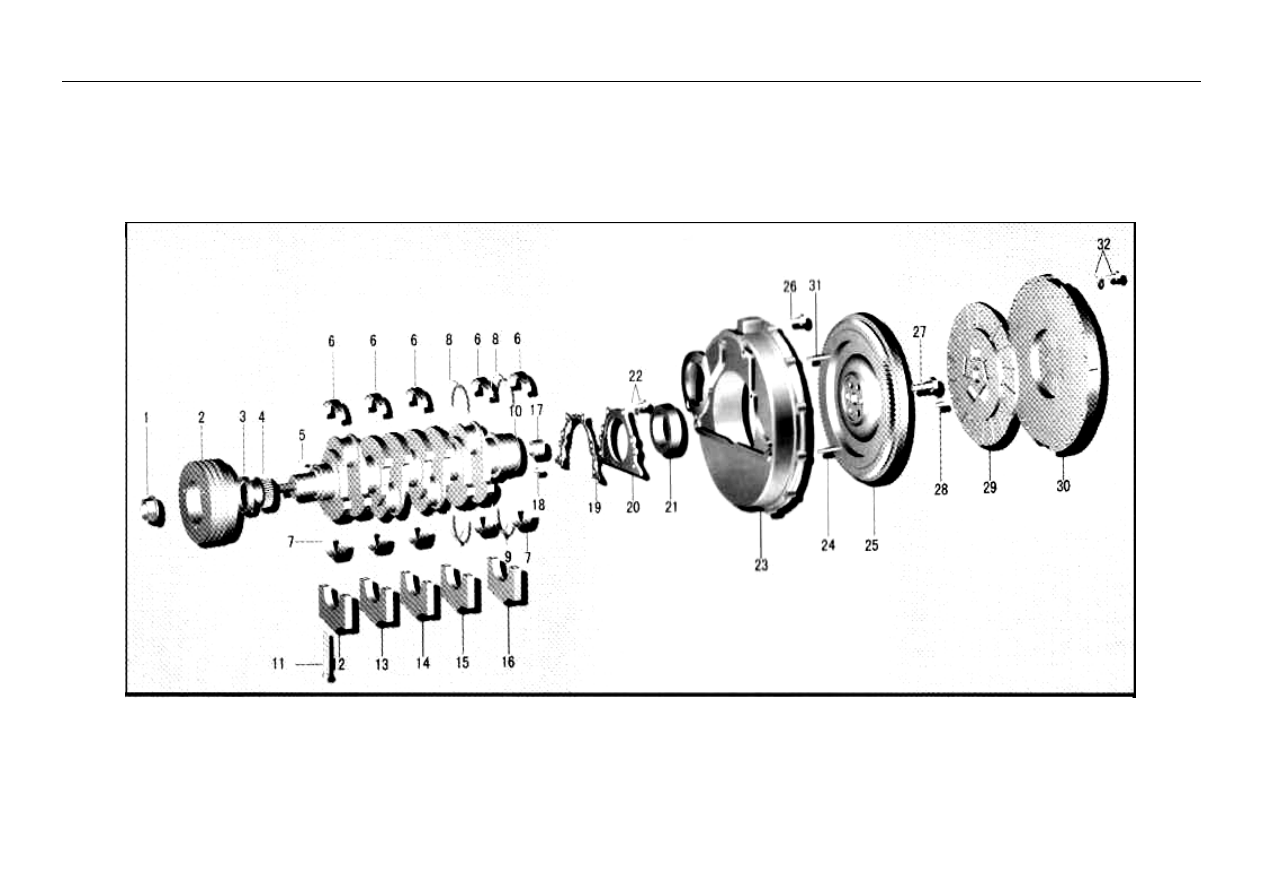

КОЛЕНВАЛ И МАХОВИК

















10





КОЛЕНВАЛ И МАХОВИК

№

№ детали.

Название детали

Кол-во

1

1005051-X2

Гайка шкива

1

2

1005040AX2A1  Шкив в сборе

1

3

1005090-X2

Передняя манжета коленвала

1

4

1005031-X2

Распределительная шестерня

1

5

Q550516

Шпонка

2

6

1005081-X2

Вкладыш верхний

5

7

1005082-X2

Вкладыш нижний

5

8

1005086-X2

Верхняя упорная пластина коленвала

2

9

1005087-X2

Нижняя упорная пластина коленвала

2

10

1005021-X2

1005021AX2

Коленчатый вал

1

11

1005078-X2

Болт

10

12

1005071-X2

Крышка 1го подшипника коленвала

1

13

1005072-X2

Крышка 2го подшипника коленвала

1

14

1005073-X2

Крышка 3го подшипника коленвала

1

15

1005074-X2

Крышка 4го подшипника коленвала

1

16

1005076-X2

Крышка 5го подшипника коленвала

1

17

1005037-X2

Подшипник вала КПП

1

18

Q5221018

Штифт

1

19

1005102-X2

Прокладка


1

20

1005101-X2



Держатель манжеты

1

21

1005105-X2

Обойма манжеты

1

22

CQ1480825A

Болт

6

23

1005121-X2

Картер маховика

1

24

CQ1291055

Шпилька

10

25

1005115-X2

Маховик

1

26

Q1841025

Болт

6

27

1005118-X2

Болт маховика

6

28

Q5220620

Штифт

2

29

1601210-E3

Ведомый диск в сборе

1

30

1601310-E3

Диск сцепления нажимной в сборе

1

31

CQ1291060

Шпилька

2

32

CQ1420820

Болт

8





























11

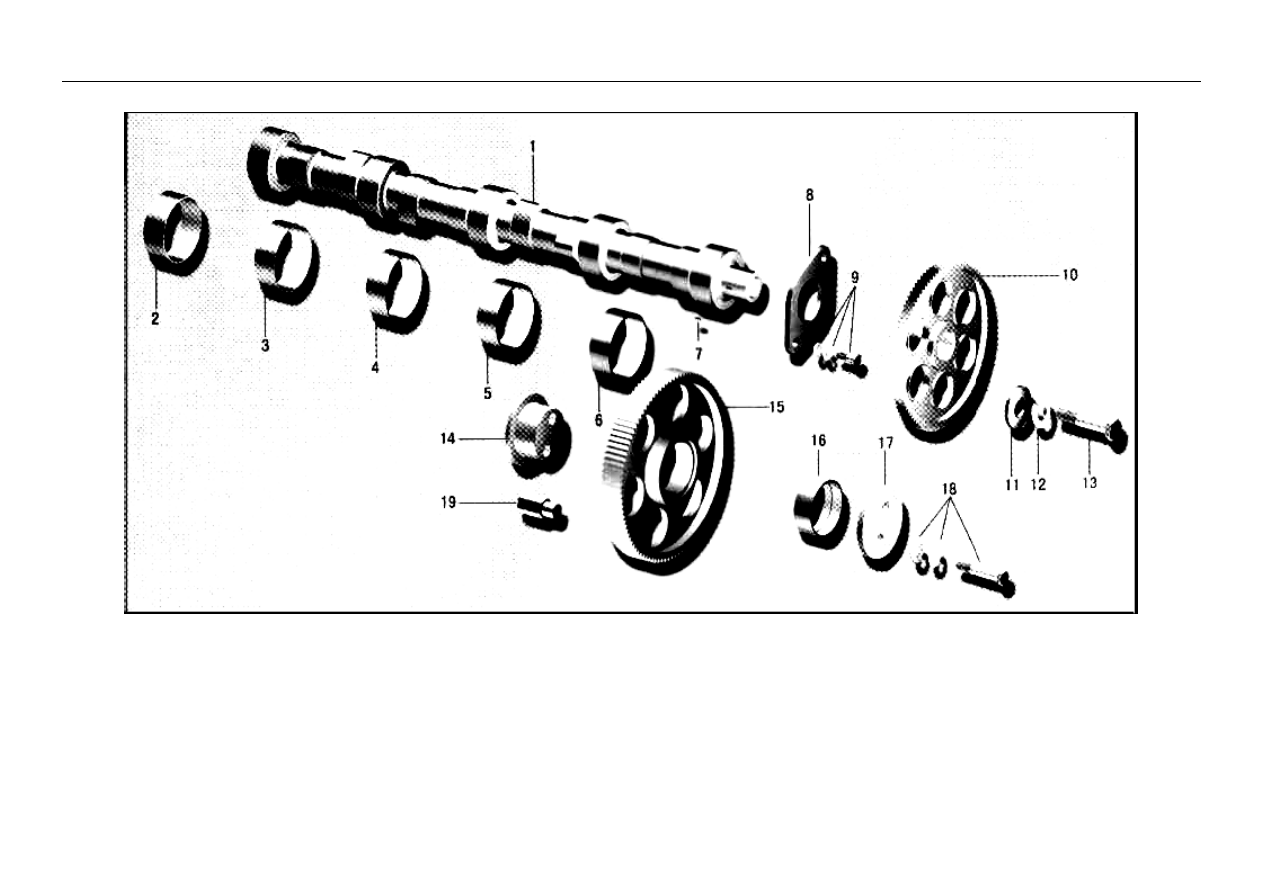

РАСПРЕДВАЛ
