Автомобили BAW. Руководство - часть 23





4




Блок цилиндров



№  № детали.

Название детали

Кол-во

1

Q61901

Пробка


2

2

Q5210510

Штифт

1

3

1003027AX2



Пробка

8

4

102027-X2



Болт

1

5

Q5221020

Штифт

2

6

Q5220614



Штифт

2

7

1002013-X2



Пробка

1

8

1002012AX2



Пробка

2

9

1002031-D1



Пробка

10

10

Q5280812



Штифт

2

11

1002011-X2



Блок цилиндров

1

12

1002026-X2



Гильза цилиндра

4

13

1002016-X2



Пробка

1

14

CQ1201070



Шпилька

2

15

1002017-X2



Пробка


1

№

№ детали.

Название детали

Кол-во

16

1002019-X2

пробка

1

17

Q5221024



Штифт

2

18

1002082-X2

Прокладка

1

19

1002080-X2

1002080-X03

Пластина

1

20

1002074-X2



Уплотнительное кольцо

1

21

1002073-X2



Уплотнительное кольцо

1

22

1002076-X2

Прокладка

1

23

1002060-X2

Крышка

1

24

1002065-X2

Крышка

1

25

CQ1480860B

Болт

2

26

1002069-X2

Прокладка

1

27

CQ1480820A  Болт

14

28

CQ1480840B  Болт

2

29

CQ1480845B  Болт

3

30

CQ1480835B  Болт

2

31

CQ1480816B  Болт

3

32

1305010-S01

Сливной краник

1

33

1005041-X2

Метка (штифт)

1









5

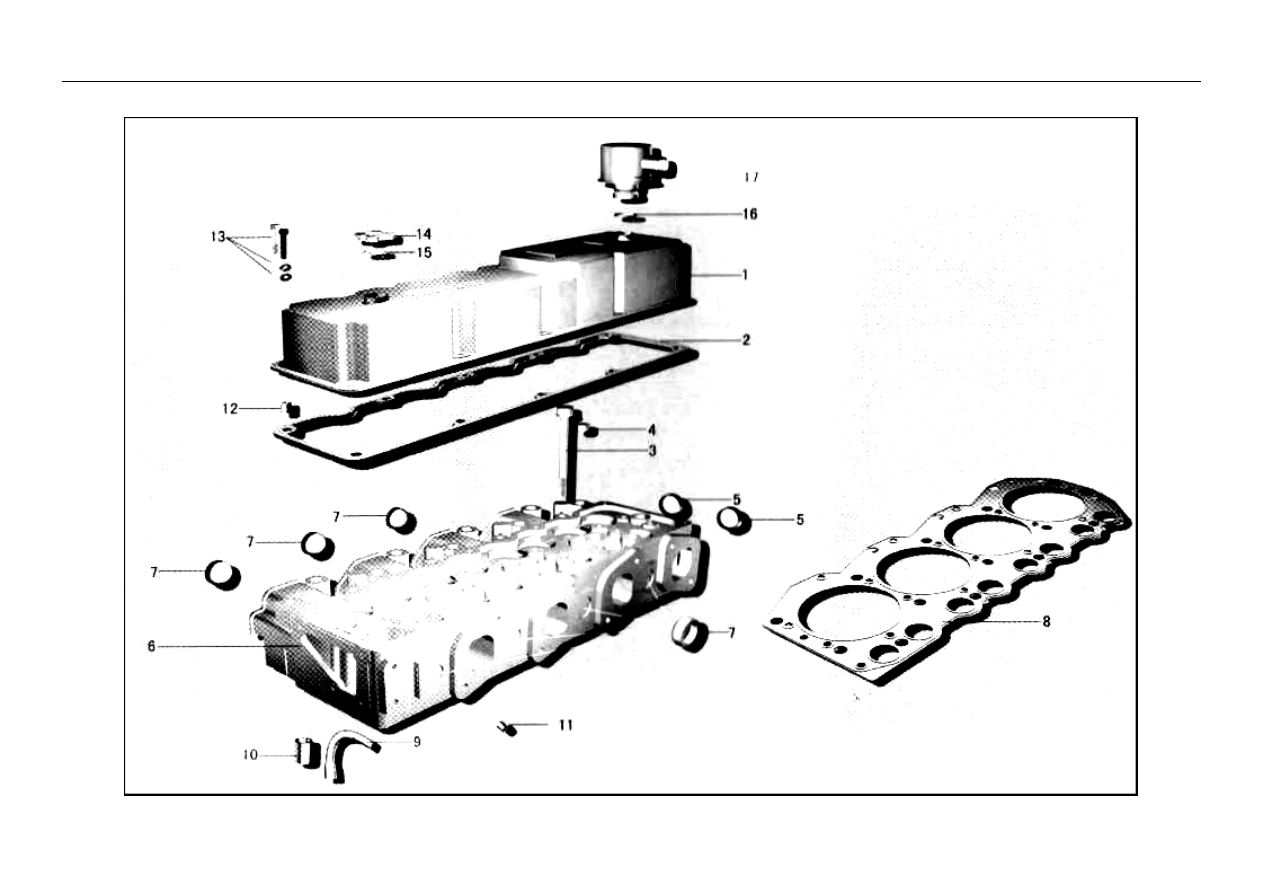

Головка блока цилиндров







6



Головка блока цилиндров







№  № детали.

Название детали

Кол-во

1

1003040-X2  Крышка клапанная

1

2

1003046-X2



Прокладка крышки

1

3

1003036-X2  Болт

18

4

CQ61304

Пробка

3

5

1003027AX2  Пробка

2

6

1003021-X2  Головка блока

1

7

1003028-X2  Пробка

7

8

1003030AX2  Прокладка головки блока

1

9

1003023-X2  Патрубок

4































































№    № детали.



Название детали



Кол-во

10

1003022-X2

Втулка

4

11

1003024-X2

Штифт

2

12

1003047-X2

Втулка

10

13

CQ1460625

Болт

10

14

1003048-X2

Маслоналивная пробка

1

15

1003044-X2

Прокладка пробки

1

16

GB1235-76

Уплотнительное кольцо

1

17

1014010-D1

Маслоотделитель


1





7

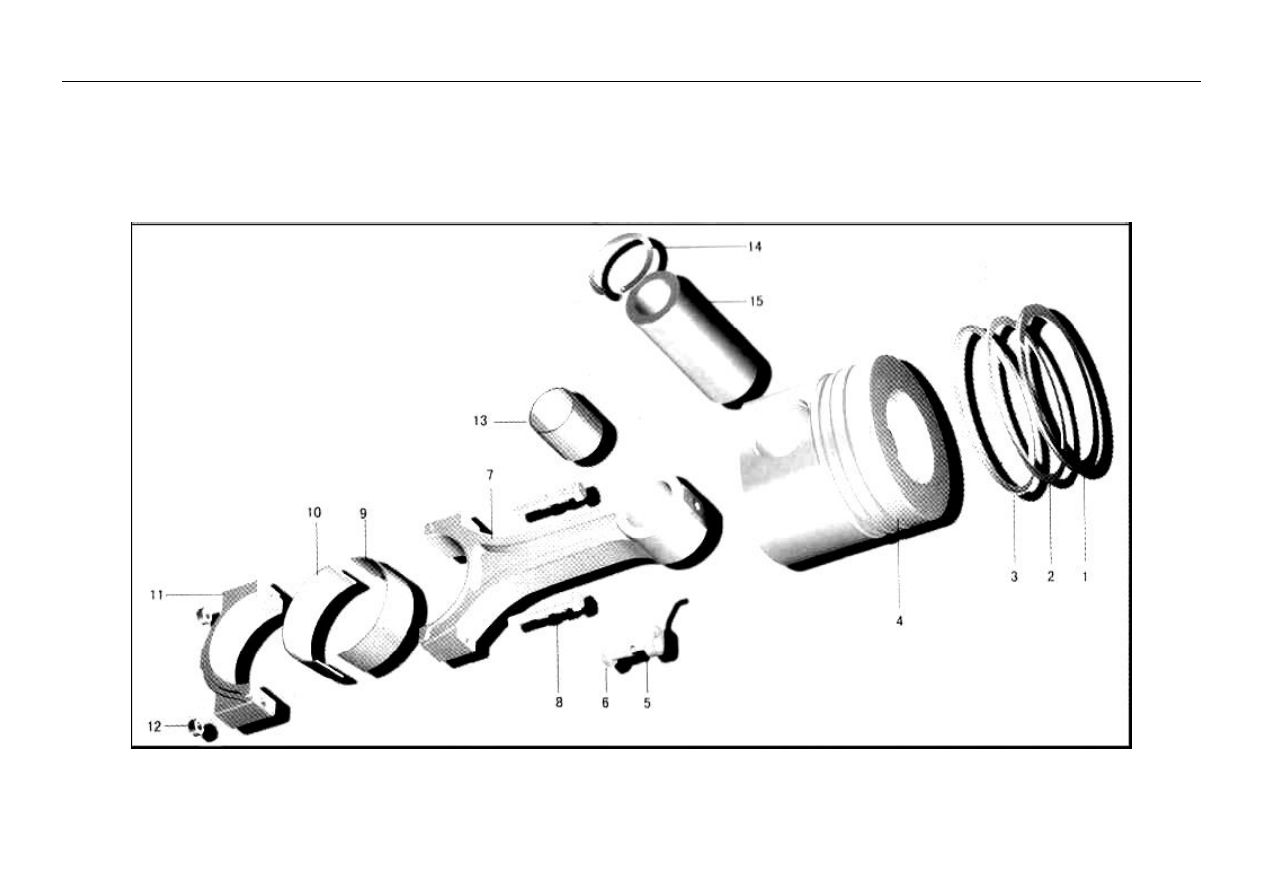

Поршень и шатун
