СНЕГОХОД ТАЙГА СТ-500Д. СИСТЕМА ВПРЫСКА МАСЛА ДВИГАТЕЛЯ РМЗ-500

 НАСОС ВПРЫСКА МАСЛА

ИДЕНТИФИКАЦИЯ МАСЛЯНОГО НАСОСА
Марка насоса указана на рычаге.

СНЯТИЕ

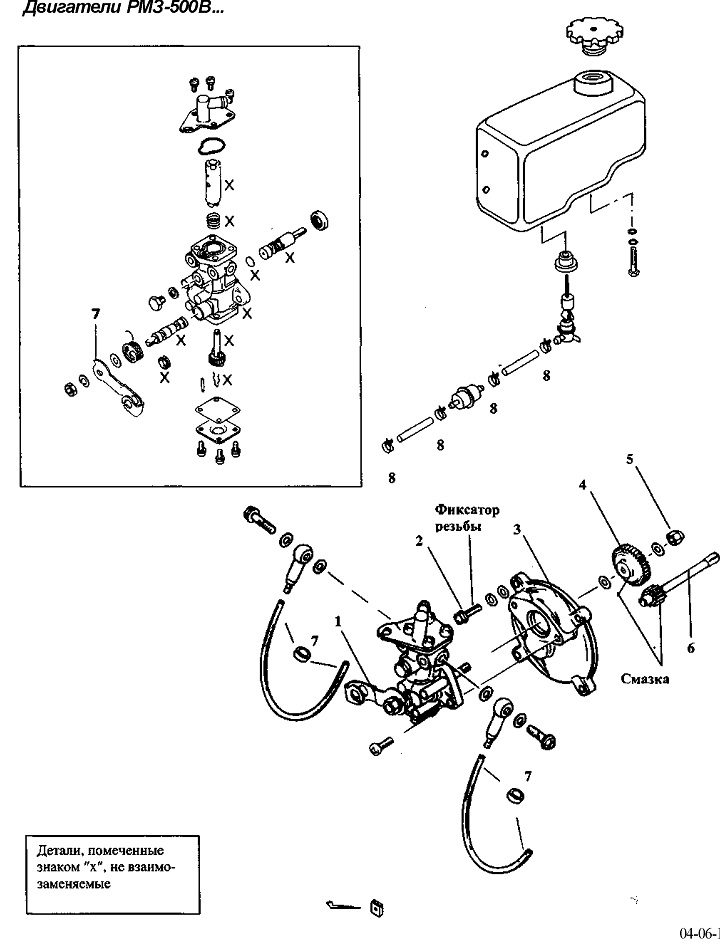

Отсоедините тросик от рычага насоса 1. Зажимом пережмите трубопровод подвода масла из масляного бака и отсоедините его от насоса. Отсоедините от насоса

маслоотводящие трубопроводы.

Отвернув винты 2, снимите насос с фланцем 3 с корпуса ручного стартера.

ЧИСТКА

Очистите все металлические детали в очистителе

РАЗБОРКА

ПРИМЕЧАНИЕ: Все вращающиеся детали, расположенные в корпусе насоса, не взаимозаменяемы.

Чтобы снять стопорную гайку 5 колеса 4, снимите с оси вал-шестерню 6 и закрепите колесо на месте, используя держатель шестерни.

СБОРКА
При установке колеса 4 и вал-шестерни 6 нанесите на зубья небольшое количество смазки.

Проверьте плотность затяжки хомутов 7 и 8. Винты 2 смажьте фиксатором резьбы и затяните с крутящим моментом 9 Н-м.

Убедитесь, что наконечник троса плотно сидит в рычаге.

Проверьте плавность хода троса и рычага масляного насоса.

УСТАНОВКА

Установку масляного насоса производите в последовательности, обратной процедуре снятия. Прежде чем затягивать болты крепления фланца, убедитесь, что квадратный конец вала-шестерни попал в квадратное отверстие на коленчатом валу.

РЕГУЛИРОВКА

ПРИМЕЧАНИЕ: Перед регулировкой насоса убедитесь, что полностью выполнены все регулировки карбюратора. При изменении регулировок карбюратора регулировку насоса необходимо повторить.

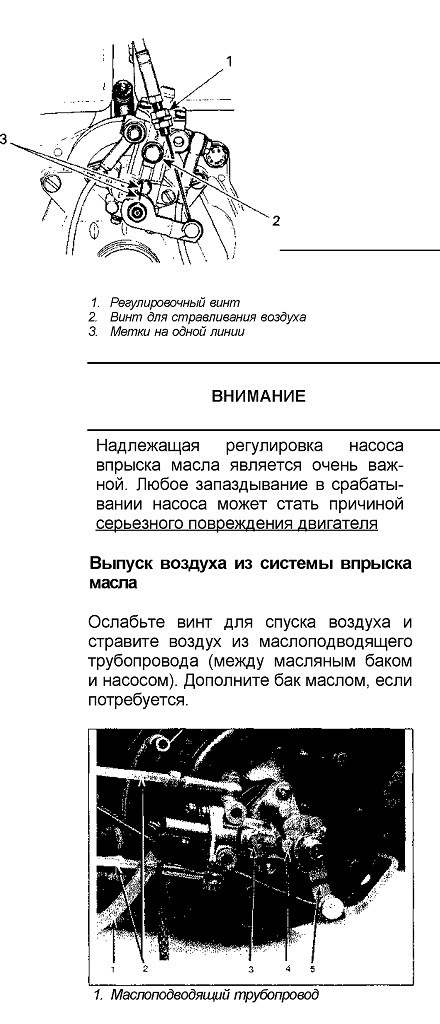

Синхронизация насоса с карбюратором

Выберите люфт троса газа, слегка нажимая на рычаг газа до тех пор, пока не ощутите легкое сопротивление - в этом положении рычага газа метки для выравнивания на корпусе и рычаге насоса должны совпадать. Если нет, ослабьте гайки регулировочного винта и отрегулируйте соответствующим образом. Снова затяните гайки.


2. Маслоотводящие трубопроводы

3. Винт для спуска воздуха

4. Метки выровнены

5. Рычаг насоса

Для спуска воздуха из маслоотводящих трубопроводов

(между насосом и впускным коллектором) сделайте их прокачку при работе двигателя на холостом ходу, одновременно поддерживая рычаг насоса в полностью открытом положении.

ПРЕДУПРЕЖДЕНИЕ

Рычаг коробки переключения передач должен быть в нейтральном положении
