СНЕГОХОД ТАЙГА СТ-500Д. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ РМЗ-500

СНЯТИЕ
ПРИМЕЧАНИЕ: Для облегчения дальнейшей разборки снимите гайку крепления крыльчатки вентилятора.

Снимите ручной стартер, разъедините 4-контактный разъем между основанием магдино и коммутатором, снимите наконечники свечей, затем корпус вентилятора в сборе.

ЧИСТКА

Промойте все металлические детали в растворителе общего назначения.

РАЗБОРКА И СБОРКА

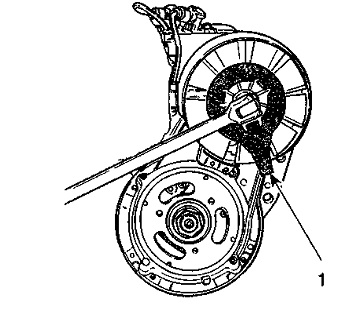

Снимите воздухозаборник вентилятора 11. Чтобы снять или поставить гайку 10 крепления крыльчатки вентилятора, закрепите крыльчатку с помощью стопора крыльчатки вентилятора. При сборке усилие затяжки гайки до 50 Н-м (5 кгс-м).

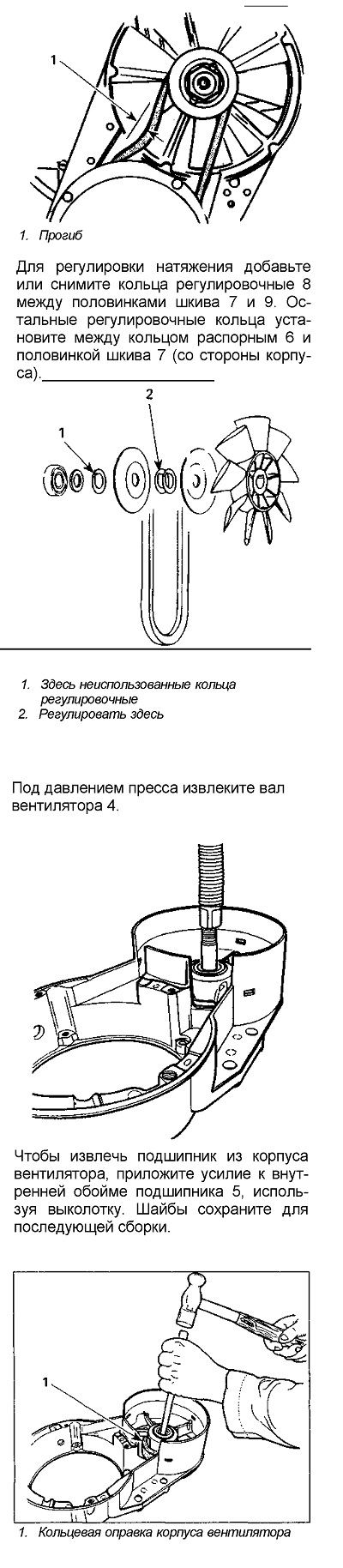

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ВЕНТИЛЯТОРА
Прогиб ремня вентилятора 12 от усилия 5 кг, приложенного в середине между шкивами , должен быть 8...9 мм.

Снимите кольцо стопорное 6, затем вы-прессуйте второй подшипник. Для установки напрессуйте один подшипник на место, затем установите кольцо стопорное и шайбы. Напрессовывайте другой подшипник с противоположной стороны корпуса вентилятора 13 до тех пор, пока он не будет вровень с корпусом. Запрессуйте вал вентилятора со стороны двигателя в корпус вентилятора. Проверьте на свободное вращение.

При сборке смажьте смазкой (ПФМС-4С ТУ 6-02-917-74) резьбу винта 1. Прокладки должны размещаться с обеих сторон (внутренней и наружной) впускных отверстий в кожухе 2 и выпускных отверстий в кожухе 3. Снова установите воздухозаборник 11.

ВНИМАНИЕ

Всегда устанавливайте воздухозаборник после проведения текущего ремонта_
