130

помощи усиков шайбы 10 с сохранением плоскостности верхней поверх-
ности шайбы.

Во время промывки и замене трубы нарушать регулировку

предохранительного клапана не допускается;

- установите на трубу 11 новый фильтрующий элемент и кольцо 2,

предварительно проверив его целостность. Кольцо, имеющее механиче-
ские повреждения, заменить;

- замените фильтрующий элемент 4;

- установите на место корпус 3 фильтр, набор фильтрующего элемен-

та и крышку 1, предварительно проверив наличие и целостность проклад-

ки  12.  Прокладку,  имеющую  повреждения,  замените.  Допускается  изго-

тавливать прокладку изготавливать из паронита или плотного картона;

- установите на место крышку пола кабины и коврик.

Снимите, промойте в чистом дизельном топливе и продуйте сжатым

воздухом  сапун,  установленный  на  верхней  крышке  коробки  передач,

установите на место.

Заполните систему чистым маслом до центрального отверстия экрана

смотрового  окна  1  (см.  рисунок  42),  расположенного  справа  на  задней

стенке раздаточной коробки. Масло заливайте в гидравлическую систему

через заправочный фильтр с помощью заправочного агрегата (ведра и во-

ронки),  отвернув  пробку  7  (см.  рисунок  41)  или  с  помощью  нагнетателя

масла, отвернув пробку 8. Перед установки пробки 7 на место проверьте

целостность прокладки 1. Прокладку, имеющую повреждения, замените.

Запустите двигатель и дайте ему поработать 2- 3 мин, проверьте все

соединения, устраните подтекания и включите поочередно все передачи.

Остановите двигатель  и  через 10-15  мин  проверьте  уровень  масла,  кото-

рый должен  быть  в  пределах  центрального отверстия  экрана  смотрового

окна 1 (см. рисунок 42) и, при необходимости, дозаправьте.

При монтаже и демонтаже сборочных единиц гидравлической систе-

мы предохраняйте отверстия от попадания в них пыли, грязи, влаги и.т.п.



5.3.4 Обслуживание карданной передачи


Во  время  эксплуатации  трактора  проверяйте  состояние  крепления

фланцев  карданных  валов,  затяжку  болтов  3  (см.  рисунок  45)  крепления

крышек подшипников, затяжку болтов 1 (см. рисунок 46) крепления про-

межуточной опоры вала кардана привода заднего моста к трубе горизон-

тального шарнира и посадку крестовин в подшипниках и подшипников в

вилках. Посадку крестовин проверяйте покачиванием кардана для выбора

зазора в подшипниках.

При появлении суммарного радиального или осевого зазора более

0,5 мм замените крестовины с игольчатыми подшипниками.







131



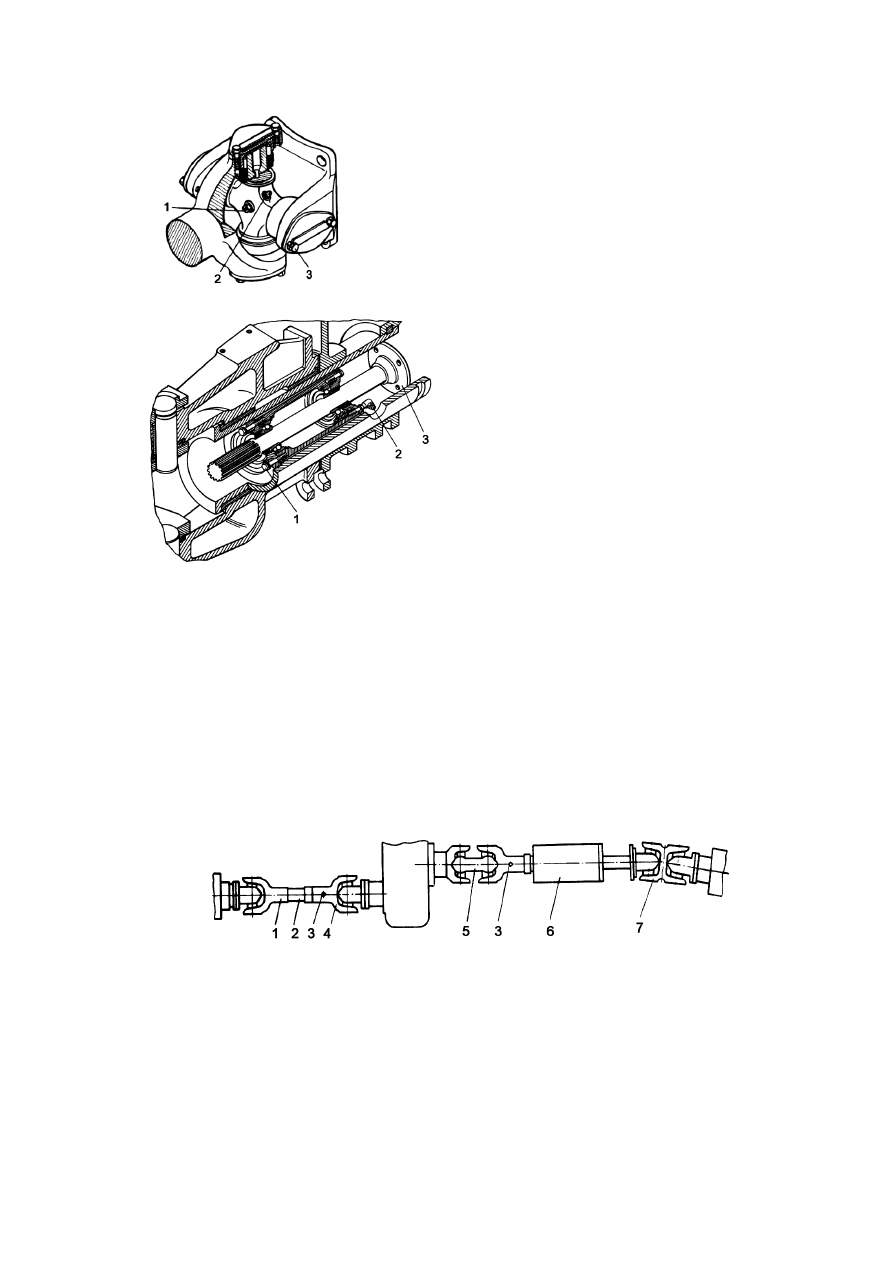

1 - клапан контрольный; 2 - масленка; 3 –болт



Рисунок 45 - Шарнир карданной передачи





1 – болт; 2 – масленка; 3 – вал


Рисунок 46 - Промежуточная опора

кардана



Для  обеспечения  надежной  работы  карданов  привода  заднего  моста

следите за затяжкой корончатой гайки, крепящей фланец главной переда-
чи.  При  ослаблении  крепления  расшплинтуйте  гайку  крепления  фланца,
затяните ее до отказа и снова зашплинтуйте.

Для снятия промежуточной двойной вилки 5 (см. рисунок 47) произ-

ведите "излом" рамы трактора, повернув руль в крайнее левое или правое
положение. Отсоедините и снимите заднюю двойную вилку 7, установите
вал  3  (см.  рисунок  46)  промежуточной  опоры  в  крайнее  заднее  положе-
ние, после чего отсоедините фланец двойной вилки 5 (см. рисунок 47) от
раздаточной коробки и снимите ее.







1 - вилка шлицевая; 2 - кардан привода переднего моста; 3 - маслен-

ка; 4 - вилка скользящая; 5 - вилка двойная промежуточная; 6 - опо-

ра промежуточная;7 - вилка двойная задняя



Рисунок 47 - Схема карданной передачи:


При снятии и установке карданных валов, а также при затяжке бол-

тов крепления карданов не пользуйтесь монтажной лопаткой или другими


132

предметами  для  прокручивания  карданного  вала.  Это  приводит  к  повре-
ждению  уплотнений  игольчатых  подшипников  и  преждевременному  вы-
ходу из строя карданной передачи.

Заменяя крестовины с подшипниками, перед сборкой кардана напол-

ните  каждый  подшипник  смазкой  №158  на  1/3  объема,  смажьте  иглы  и
рабочие  кромки  манжеты.  Пенополеуритановые  кольца  торцовых  уплот-
нений  перед  сборкой  пропитайте  маслом  индустриальным  И-20А  и
отожмите.

При сборке кардана привода переднего моста оси отверстий вилок 1

и  4  должны  располагаться  в  одной  плоскости.  Для  этого  совместите
стрелки, набитые на шлицевых хвостовиках вилок. Карданный вал приво-
да  переднего  моста  динамически  отбалансирован  установкой  балансиро-
вочных пластин под болты крышек игольчатых подшипников. Перед раз-
боркой шарниров нанесите метки на балансировочные пластины и проу-
шины вилок, чтобы при сборке все пластины были установлены на соот-
ветствующие проушины вилок.

Промежуточную  и  заднюю  двойные  вилки  5  и  7  устанавливайте  на

трактор  так,  чтобы  оси  проушин  двойных  вилок  лежали  во  взаимнопер-
пендикулярных плоскостях.

Шарниры  крестовин  карданных  валов  смазывайте  через  масленки  2

(см.  рисунок 45)  до  появления  смазки из  контрольного  клапана 1.  Недо-
статочная смазка крестовин приводит к их перегреву.

В  шлицевые  соединения  карданных  валов  смазку  нагнетайте  через

масленки 3 (см. рисунок 47) в двух точках.

Для  добавления  смазки  в  промежуточную  опору  выверните  одну  из

масленок  опоры,  через  другую  масленку  2  (см.  рисунок  46)  нагнетайте
смазку  до  появления  ее  из  отверстия  вывернутой  масленки.  Установите
масленку на место.


5.3.5 Обслуживание и регулировка главных передач ведущих мо-

стов


Для  замены  масла  или  проверки  осевого  перемещения  конических

зубчатых  колес  главных  передач  поставьте  трактор  на  горизонтальную
площадку. Выверните сливные пробки из корпусов ведущих мостов и ко-
лесных редукторов. В случае необходимости поддомкратьте каждое коле-
со и поверните его так, чтобы одна из двух сливных пробок колесного ре-
дуктора была внизу. Слейте масло. Заверните на место сливные пробки и
залейте  по  31  л  дизельного  топлива  в  каждый  ведущий  мост.  Запустите
двигатель и поездите на тракторе вперед и назад в течение 5 мин. Остано-
вите  трактор  и  двигатель,  слейте  грязное  дизельное  топливо  и  залейте
масло до необходимого уровня. Запустите двигатель и поездите на трак-





133

торе вперед и назад в течение 5 мин, вновь проверьте уровень масла. Если
необходимо, долейте.

При  появлении  шума  в  главных  передачах  проверьте  осевые  пере-

мещения и отпечатки на зубьях конических зубчатых колес главных пере-
дач, отрегулируйте зазоры в конических подшипниках ведущих зубчатых
колес.

Комплект конических зубчатых колес главных передач подобран по

отпечатку зубьев и боковому зазору. Номер комплекта большого кониче-
ского  зубчатого  колеса  нанесен  на  боковой  поверхности,  а  малого  –  на
торце вала (со стороны меньшего основания конуса зубчатого колеса).

В  случае  снятия  дифференциала  устанавливайте  бугели  корпуса

главной передачи на прежние места.  МЕНЯТЬ ИХ МЕСТАМИ КАТЕ-
ГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.


5.3.6 Обслуживание колесных тормозов и замена накладок

Колесные тормоза трактора с пневматическим приводом, управляют-

ся педалью из кабины трактора.

Тормоз состоит из барабана 1 (см. рисунок 48), двух тормозных ко-

лодок 13 с накладками, трех стяжных пружин 12 и 15, разжимного кулак
11 и регулировочного рычага 9.

Для  визуального  контроля  износа  накладок  при  сборке  колесного

тормоза совмещают указатель "Г" шайбы 8 с головкой заклепки "Б". При
совмещении  указателя  "Г"  с  головкой  заклепки  "Б"  дальнейшее исполь-
зование тормоза недопустимо из-за полного износа фрикционных накла-
док.

Для смазки колесных тормозов и замены накладок:
- снимите барабан 1, используя болты-съемники, установленные на

главной передаче;

- очистите полости тормоза, смажьте сопрягаемые поверхности раз-

жимных кулаков 11 тонким слоем солидола, оси 2 и 17 колодок – графит-
ной смазкой. Следите, чтобы смазка не попадала на накладки колодок;




134

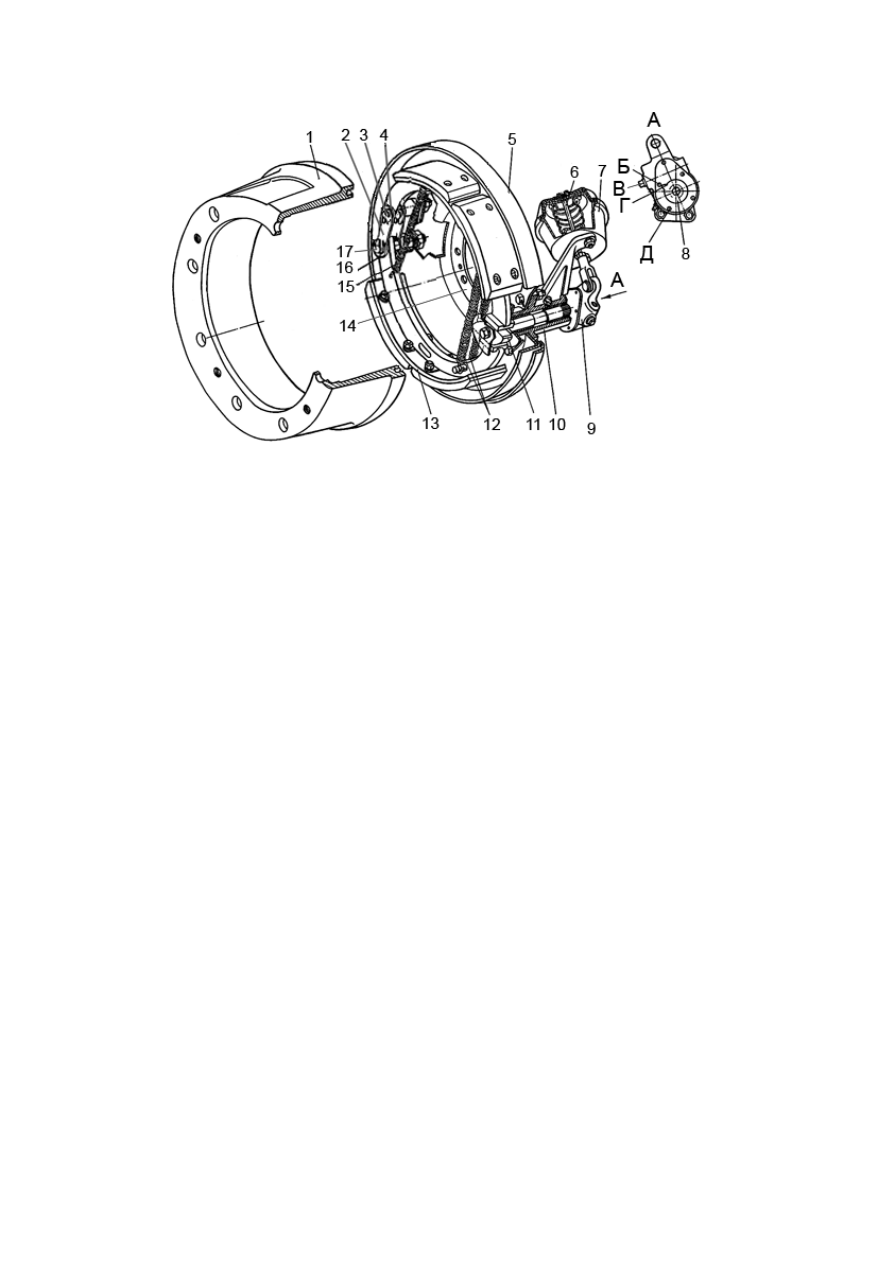

1 – барабан; 2 –стяжка; 3,17 – ось колодки; 4,16 – чека; 5 – обод; 6 – шток

тормозной камеры; 7 – камера тормозная; 8 – шайба с указателем "Г"; 9

– рычаг регулировочный; 10 – кронштейн; 11 – кулак разжимной; 12,15 –

пружина; 13 – колодка;             14 – щит; Б, Д – заклепки; В – ось червяка;

Г – указатель на шайбе 8



Рисунок 48 - Колесный тормоз


-  проверьте затяжку  гаек  крепления  кронштейнов 10  разжимных  ку-

лаков и осей колодок, действие стяжных пружины 12 и 15. Если в растор-
моженном  состоянии  пружины  не  возвращает  колодки  в  исходное  поло-
жение,  устраните  причину  заклинивания  колодок,  при  необходимости,
замените слабые пружины;

-  проверьте  состояние  фрикционных  накладок.  Если  расстояние  от

рабочей поверхности накладок до головки винтов меньше 0,5 мм, что со-
ответствует совмещению указателя "Г" с головкой заклепки "Б", замени-
те накладки. Для этого не снимая колесный редуктор с трактора, повора-
чивая  ось  "В"  червяка  регулировочного  рычага,  установите  разжимной
кулак в нейтральное положение. При этом пятки колодок должны сопри-
касаться  всей  своей  поверхностью  с  плоскими  рабочими  поверхностями
разжимного  кулака.  Отсоедините  пружины  12  и  15  от  колодок  13.  Про-
верните колодку 13 на оси 2 или 17 и снимите их. Установите новые ко-
лодки и пружины на тормоз.

При установке колодок с новыми накладками в неизношенном бара-

бане их диаметр должен быть 460

0,84

1,47





 мм (см. рисунок 49), указатель "Г"

(см.  рисунок  48)  визуального  индикатора  износа  при  новых  накладках
совместите  с  головкой  заклепки  "Б".  Если  барабан  растачивали  при  ре-
монте,  диаметр  колодок  с  накладками  должен  соответствовать  диаметру





135

барабана.  Произведите  регулировку  тормозов.  Убедитесь,  что  в  растор-
моженном состоянии барабаны вращаются равномерно и свободно не ка-
саясь колодок.

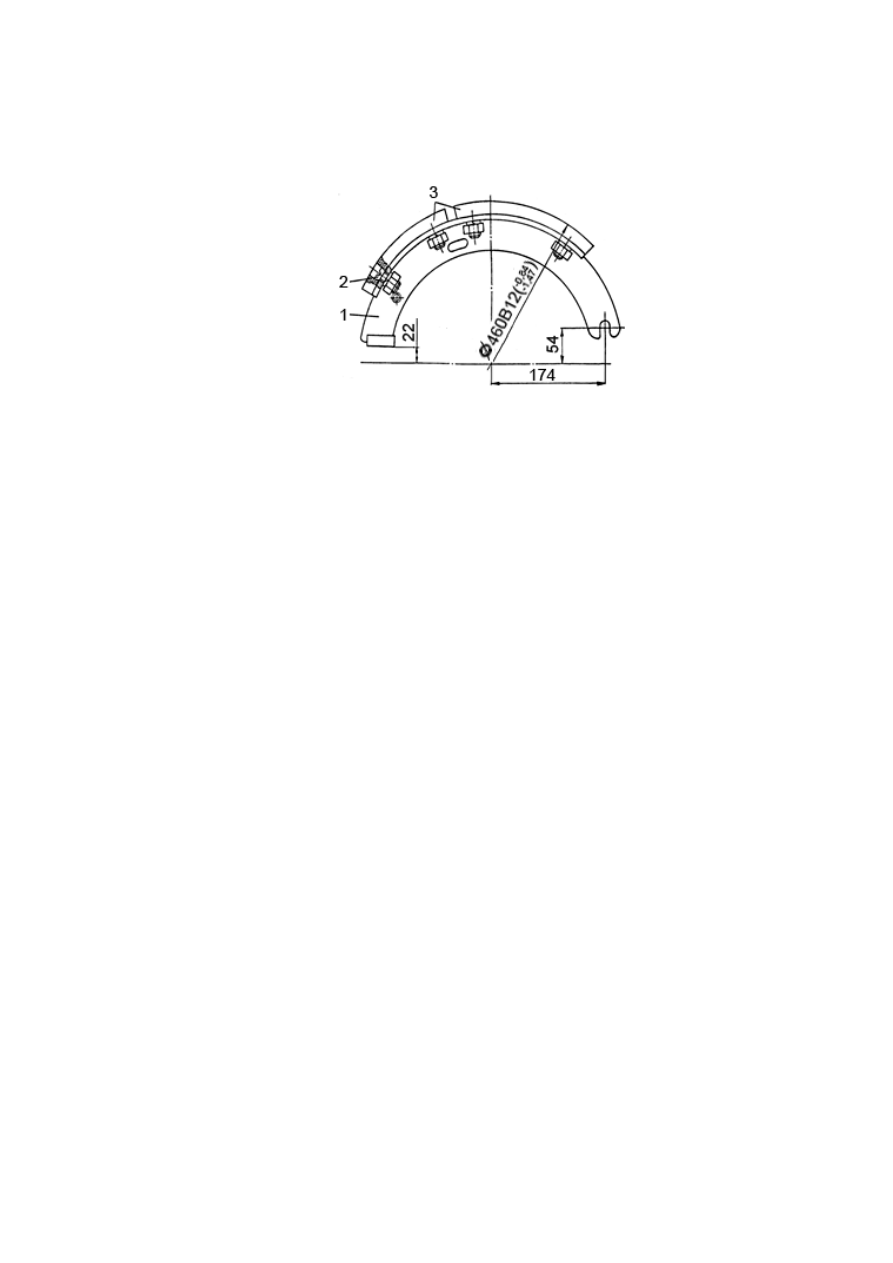

1 - колодка; 2 - накладка



Рисунок 49 - Колодка тормоза



5.3.7 Обслуживание сборочных единиц пневматической систе-

мы трактора



Пневматическая система обеспечивает работу тормозов трактора (ко-

лесных и остановочного), а также прицепа, оборудованного однопровод-

ной  системой,  и  механизма  выключения  сцепления.  Кроме  того,  сжатый

воздух используется для накачивания шин. Принципиальная схема пнев-

матической системы приведена на рисунок 50.

В пневматическую систему входят компрессор 1, регулятор 4 давле-

ния,  комбинированный  тормозной  кран  13  привода  колесных  тормозов

трактора и тормозов прицепа, воздушные баллоны 7 с краном 12 отбора

воздуха  и  кранами  11  для  слива  конденсата,  тормозные  камеры  16  и  19

привода  колесных  тормозов,  сервомеханизм  18  и  тормозная  камера  17

привода управления муфтой сцепления, тормозной кран 8 обратного дей-

ствия  и  пневмоакумулятор  9  привода  остановочного  тормоза,  разобщи-

тельный  кран  14 и соединительная головка 15  для  подключения  тормоз-

ной  системы  агрегатируемого  с  трактором  машины  (прицепа),  датчики

давления воздуха 9, 20, 21 и 22, воздухопроводы с арматурой.

Давление воздуха в пневмосистеме должно быть 0,65-0,8 МПа (6,5-

8  кгс/см

2

),  допускается  начинать  движение  при  давлении  в  системе  не

ниже 0,5±0,05 МПа (5±0,5 кгс/см

2

), при этом контрольная лампа 6 (см. ри-

сунок 9) на панели приборов оператора не должна гореть.




136

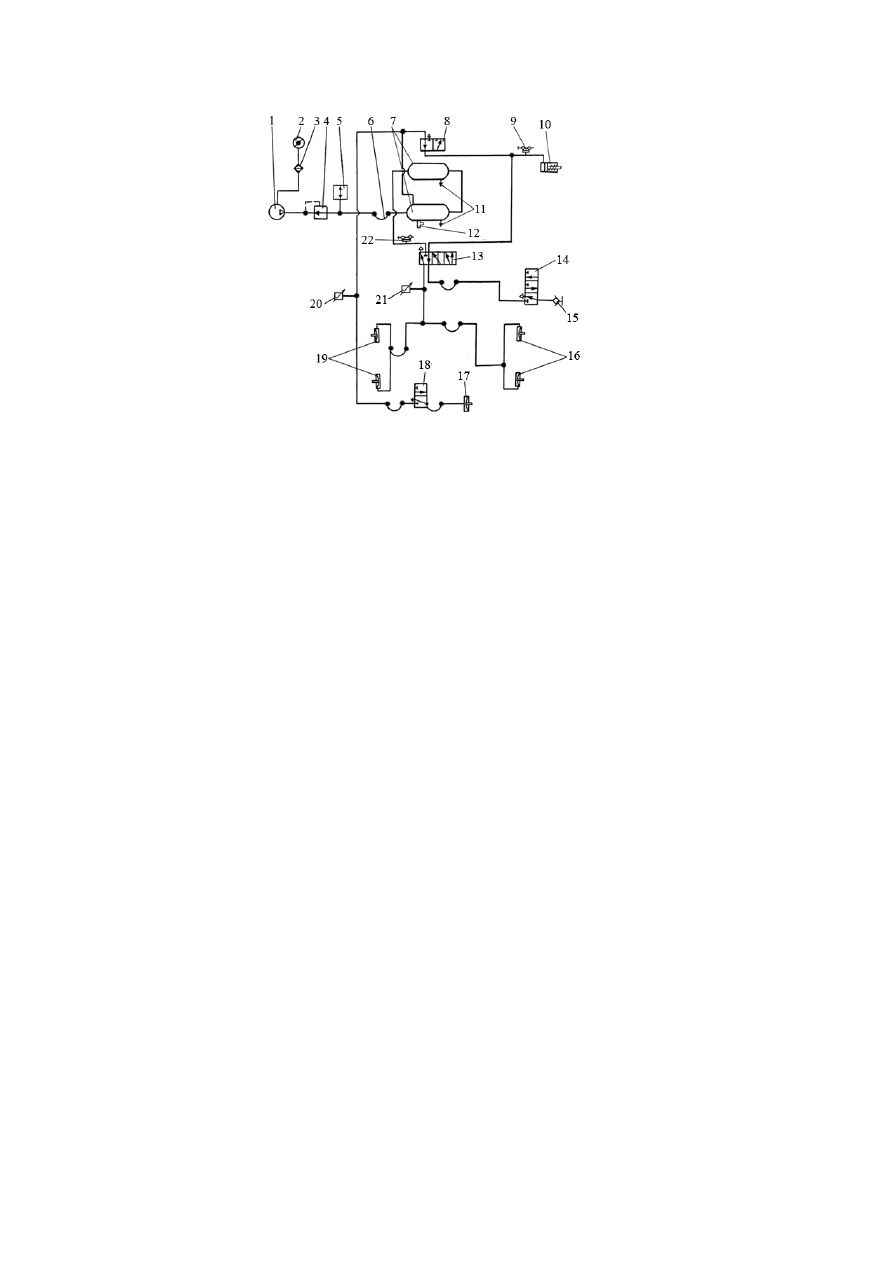

1 – компрессор; 2 – воздухоочиститель двигателя; 3 – фильтр; 4 – регуля-

тор давления; 5 клапан буксирный; 6 – шланг; 7 - баллон воздушный; 8 –

кран  тормозной обратного действия  привода  управления остановочного

тормоза; 9 – датчик давления воздуха в приводе остановочного тормоза;
10  –  пневмоаккумулятор  привода  стояночного  тормоза;  11  –  кран  для

слива конденсата; 12 – кран отбора воздуха; 13 – кран тормозной комби-

нированный  привода  колесных  тормозов  трактора  и  тормозов  прицепа;
14 – кран разобщительный; 15  – головка соединительная для подключе-

ния тормозной системы прицепа; 16  - камера тормозная привода колес-

ных тормозов заднего моста; 17 - камера тормозная привода управления

муфтой сцеплением; 18 – сервомеханизм привода управления сцепления;
19 - камера тормозная привода колесных тормозов переднего моста; 20 -

датчик давления воздуха в пневмосистеме; 21 - датчик давления воздуха

в тормозных камерах; 22  - датчик аварийного давления воздуха в пнев-

мосистеме


Рисунок 50 - Схема пневмосистемы принципиальная


ВНИМАНИЕ!  При  давлении  воздуха  в  пневмосистеме  ниже

0,5±0,05  МПа  (5±0,5  кгс/см

2

)  трактор  будет  заторможен  стояночным

тормозом.

Во  избежание  полного  расхода  воздуха  при  торможениях  не  до-

пускается останавливать двигатель на спусках!

Во  время  движения  следите  за  показаниями  указателя  давления  и

контрольной  лампы  аварийного  давления  воздуха  в  пневматической  си-
стеме.  Загорание  контрольной  лампы  (непрерывным  красным  светом)
свидетельствует об аварийной утечке воздуха из системы, которую следу-
ет обнаружить и устранить.

В конце каждого рабочего дня откройте краны 11 на воздушных бал-

лонах и слейте конденсат.

При  нажатии  на  педаль  тормоза  сжатый  из  воздушных  баллонов  7,

через  тормозной  кран  13  подается  в  тормозные  камеры  16  и  19  привода





137

колесных тормозов трактора. Шток тормозной камеры, перемещаясь, по-
ворачивает разжимной кулак колесного тормоза и прижимает тормозные
колодки к барабану. Одновременно с этим через соединительную головку
15, открытый разобщительный кран 14 и тормозной кран 13 происходит
выпуск  сжатого  воздуха  из  соединительной  магистрали  прицепа,  и  сжа-
тый  воздух  из  воздушных баллонов  прицепа  поступает к его  тормозным
камерам.

При  возвращении  педали  тормоза  в  исходное  положение  через  тор-

мозной кран происходит выпуск сжатого воздуха из тормозных камер 16
и  19  трактора  в  атмосферу  и  пополняется  запас  сжатого  воздуха  в  воз-
душных баллонах прицепа от воздушных баллонов трактора.

Давление воздуха в тормозных камерах и интенсивность торможения

зависят от хода педали тормоза.

После  того,  как  педаль  рабочего  тормоза  резко  отпущена,  время  па-

дения давления до нуля в тормозных камерах не должно превышать 0,2 с.
При полностью выжатой педали тормоза нижней конец её не должен до-
ходить до пола кабины на 10-30 мм. Если педаль упирается в пол кабины
или зазор меньше указанного, отрегулируйте привод тормозного крана.

Перед  соединением  головок  пневмосистем  трактора  и  прицепа  про-

верьте исправность магистрали управления тормозами прицепа, для чего
откройте разобщительный кран 14 и крышку соединительной головки 15
трактора,  нажмите  на  обратный  клапан  головки.  В  этом  положении  при
отпущенной  педали  тормоза  через  соединительную  головку  воздух  дол-
жен  выходить.  При  нажатии  на  педаль  тормоза  выход  воздуха  должен
прекратиться.

Перед соединением головок трактора и прицепа, очистите их от пыли

и грязи. Затем соедините головки и откройте разобщительный кран (раз-
общительный  кран  открыт,  когда  его  ручка  расположена  параллельно
корпусу).  При  утечке  воздуха  между  головками  проверьте  состояние ре-
зиновых колец и, при необходимости, замените их.

Перед каждым выездом с прицепом проверьте, открыт ли разоб-

щительный кран.

При  отсоединении  прицепа  закройте  кран  14,  разъедините  соедини-

тельные головки трактора и прицепа, закройте их крышками.

При включении стояночного тормоза перемещением рукоятки 1 (ри-

сунок 84) в крайнее заднее положение убедитесь, что фонарь контрольной
лампы 5 (рисунок 9) на панели приборов мигает, то есть механизм стоя-
ночного тормоза включен и трактор заторможен.

Для  растормаживания  стояночного  тормоза  необходимо  фиксатор  2

оттянуть  вверх  и  отпустить  рукоятку  1.  Перевод  в  переднее  положение
"расторможено" осуществляется  автоматически под действием возврат-
ной пружины.
