88



5.12. Выключение и парковка

На подъёмах и уклонах рекомендуется зафиксировать транспортное средство от некон-

тролируемого скатывания не только при помощи стояночного тормоза, но и дополнительно
противооткатными упорами для колёс, если водитель хочет покинуть транспортное средство.

5.13. Правила эксплуатации мостов

Не допускается эксплуатация мостов:

• с повышенным шумом. Звук должен быть равномерным и без резких стуков.
• при температуре поверхности моста более 95 °C.
• с заниженным или слишком высоким уровнем масла в корпусе моста.
• при течи масла через уплотнения или по сварным швам.
•  при неисправных тормозах.



5.13.1. Правила заправки моста смазочными материалами

Для  смазки  применять  смазочные  материалы,  предусмотренные  настоящим  Руковод-

ством по эксплуатации, а также Инструкцией по эксплуатации транспортного средства. Мас-
ло должно быть чистым, отстоявшимся, без примесей.

ВНИМАНИЕ!  Заправляя  мост  смазочными  материалами,  соблюдайте  правила

техники пожарной безопасности.

Заправляя  мост  смазочными  материалами,  следует  использовать  специальные

приспособления с соблюдением правил пожарной безопасности.

  ВНИМАНИЕ!  Полости  колесных  редукторов  и  картера  главного  моста  сообща-

ются между собой. Несмотря на это, масло должно заливаться или доливаться в отвер-
стия, предусмотренные для каждого узла.

Заправлять мост маслом необходимо через отверстия в колесных редукторах сняв одну

из пробок 2 рис. 56, либо через отверстие в картере главной передачи, сняв пробку 1. Пробка
3 будет явятся контрольной пробкой уровня масла.





89





Рис.56. Пробки заправочных отверстий

Контроль  масла  производится  через  отверстие  колесного  редуктора  или  отверстие  на

картере главной передачи. Перед смазыванием необходимо тщательно удалить грязь с пресс-
масленок, пробок во избежание попадания грязи в смазываемые полости.

При смене масла следует поработать на машине в течение 3 - 5 минут, после чего про-

извести смену масла в следующем порядке:

• поставить трактор на горизонтальную площадку.
• заглушить двигатель.
•вывернуть сливные пробки из корпуса моста и колесных передач. При необходимости
поддомкратить  каждое  колесо  и  провернуть  его  так,  чтобы  сливная  пробка  колесной
передачи была внизу.
•слить горячее масло. Завернуть на место сливные пробки в корпусе моста.

  ВНИМАНИЕ! Сливать отработанное масло на землю запрещается. Используйте

специальные емкости для сбора масла и его хранения.

  ВНИМАНИЕ! На корпусе колесной передачи находятся три пробки. При распо-

ложении одной из пробок в крайнем нижнем положении в качестве сливной, централь-
ная пробка 3 будет являться контрольной пробкой уровня масла см. рис. 56.

•

залить масло до необходимого уровня.

•запустить двигатель и совершать движение вперед - назад в течение 5 минут, вновь
проверить уровень масла, если необходимо – долить.
Необходимо  устранять  подтекание  масла.  Не  допускать  замасливание  корпуса

моста.






90



5.14. Правила транспортирования, буксировки и поддомкрачива-

ния трактора

Транспортируются  трактора,  в  основном,  железнодорожным  транспортом.  Кроме  же-

лезнодорожного транспорта, для транспортирования трактора может быть использован вод-
ный (речной или морской) транспорт.

На  небольшие  расстояния  трактор  транспортируются  с  использованием  трейлеров,

большегрузных  машин  или  своим  ходом.  При  этом  следует  соблюдать  правила  дорожного
движения и соответствующие указания раздела "Требования безопасности".

Трактор, погруженный на открытый подвижной состав (платформу) с учетом упаковки

и крепления, размещается в очертании основного габарита погрузки.

Установку трактора производить на платформу, предварительно очистив пол платфор-

мы от остатков груза, средств крепления и посторонних предметов, снега и льда. Места опи-
рания грузов и брусьев очистить от грязи, снега и льда и посыпать тонким слоем чистого су-
хого песка.

Перед установкой трактора на ж/д платформу необходимо:

 Трактор подготовить в соответствии с «Правилами перевозки автотракторной техники

на железнодорожном транспорте» (приказ МПС России от 29.03.1999 г. НР 9Ц);

 Довести давление в шинах до указанного в Приложении 6:
 Установить рычаги управления в нейтральные положения;
 Слить топливо из топливного бака и слить конденсат из воздушного баллона;
 Установить  переключатель  АКБ  в  положение  «Выключено»  (контрольная  лампочка

на щитке приборов не горит);

 При погрузочно-разгрузочных работах при помощи крана, во избежание складывания

рам,  произвести  блокировку  гидроцилиндров  поворота  специальным  ограничителем  гидро-
цилиндра.  Допускается  крановая  погрузка  при  блокировке  полурам  специальным  штатным
механизмом.

 Строповку трактора прозводить в соответствии со  схемой строповки трактора К-424

согласно местам зачаливания, обозначенным на тракторе специальными символами.

 После установки трактора на платформу включить стояночный тормоз.







91

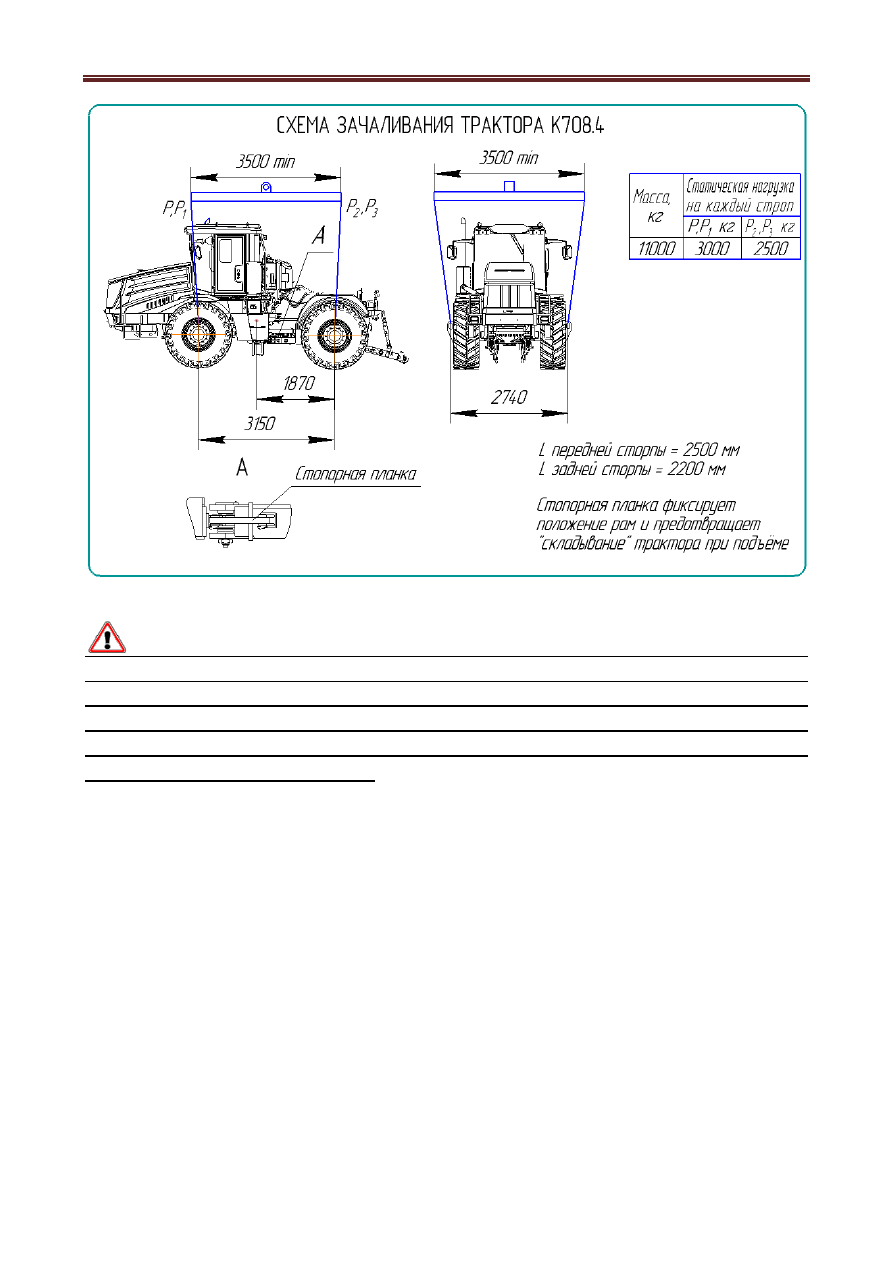

Рис.57. Схема зачаливания трактора

ВНИМАНИЕ.  При  проведении  погрузки  и  разгрузки  трактора  соблюдайте  соот-

ветствующие  указания  раздела  "Требования  безопасности".  Размещение,  крепление
технических средств на колесном ходу "Технических условий размещения и крепления
грузов в вагонах и контейнерах" (утверждены МПС России 27 мая 2003 г. №ЦМ-943) и
в  соответствии  с  разработанными  и  согласованными  непредусмотренными  техниче-
скими условиями (ТУ, НТУ, МТУ).

5.15.  Правила эксплуатации шин

Транспортная  скорость  трактора  с  навесными  орудиями  по  ровной  дороге  не  должна

превышать 15 км/ч, а при движении по ухабистой дороге или по бездорожью – 10 км/ч.

При движении трактора со скоростью 20 км/ч и более давление в шинах должно быть

не ниже 1,7 кгс/см

2

.

Для исключения преждевременного выхода из строя шин соблюдайте следующие

правила:

  не допускайте работы трактора со значительной пробуксовкой колёс;
  не допускайте работы и стоянки трактора на повреждённых и спущенных шинах;
  не  допускайте  езды  на  шинах  с  пониженным  внутренним  давлением  даже  на  не-
большие расстояния, так как это приводит к выходу шин из строя;
  во избежание повышенного износа шин эксплуатируйте трактор на дорогах с твёр-
дым покрытием не более 30% общего времени эксплуатации;
