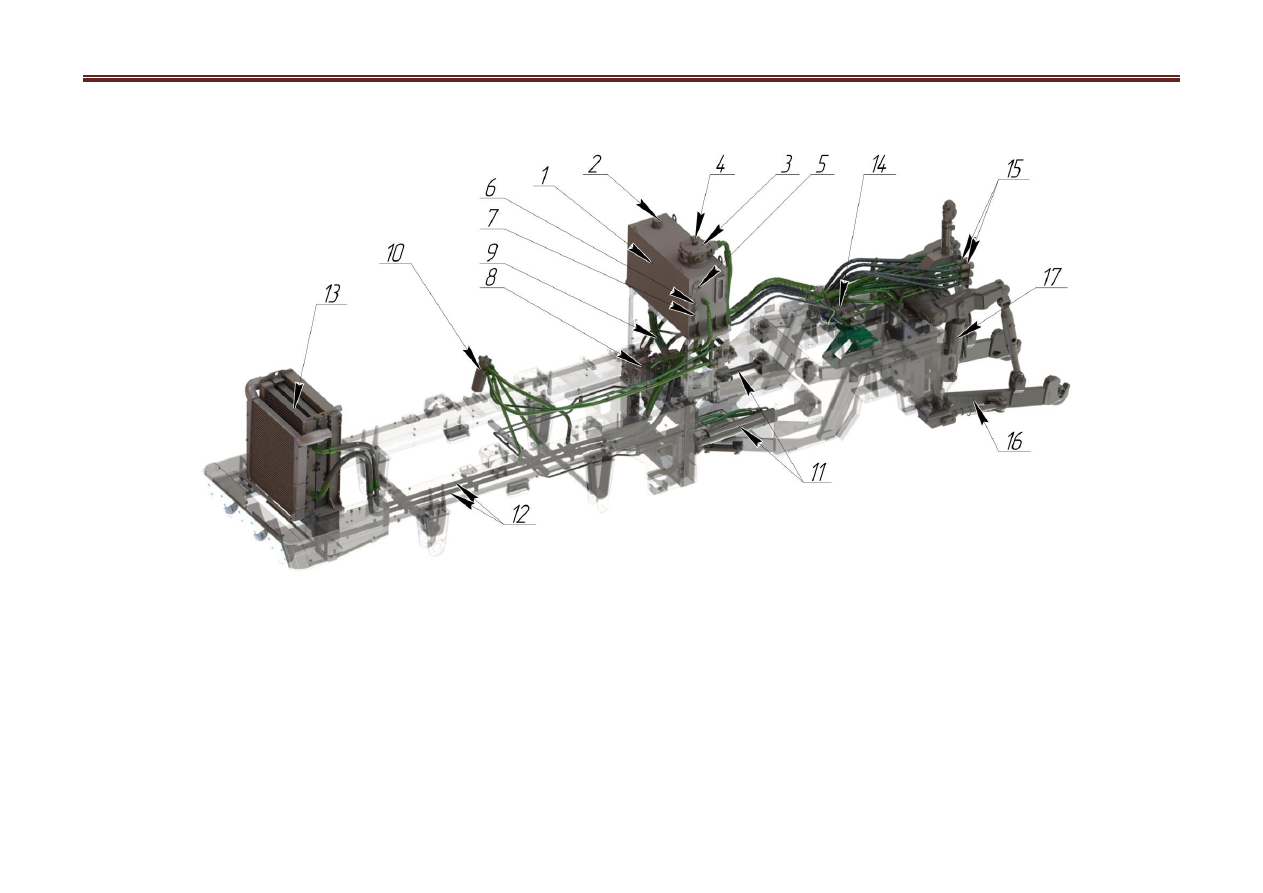

Рис.8. Система гидравлическая управления поворотом и рабочим оборудованием

1 – гидробак; 2 – заливная горловина; 3 – фильтр сливной; 4 – датчик засорённости сливного фильтра; 5 – смотровое окно контроля

уровня масла; 6 – датчик аварийной температуры масла гидросистемы; 7 – датчик аварийного уровня масла; 8 – гидронасос; 9 - магистраль

подачи масла в насос; 10 – насос-дозатор; 11 – гидроцилиндры управления поворотом; 12 – трубы подачи масла в радиатор; 13 – блок радиа-

торов; 14 – гидрораспределитель; 15 – быстроразъёмные соединения подключения внешних потребителей; 16 – механизм навески задний;

17 - гидроцилиндры подъёма/опускания навески.

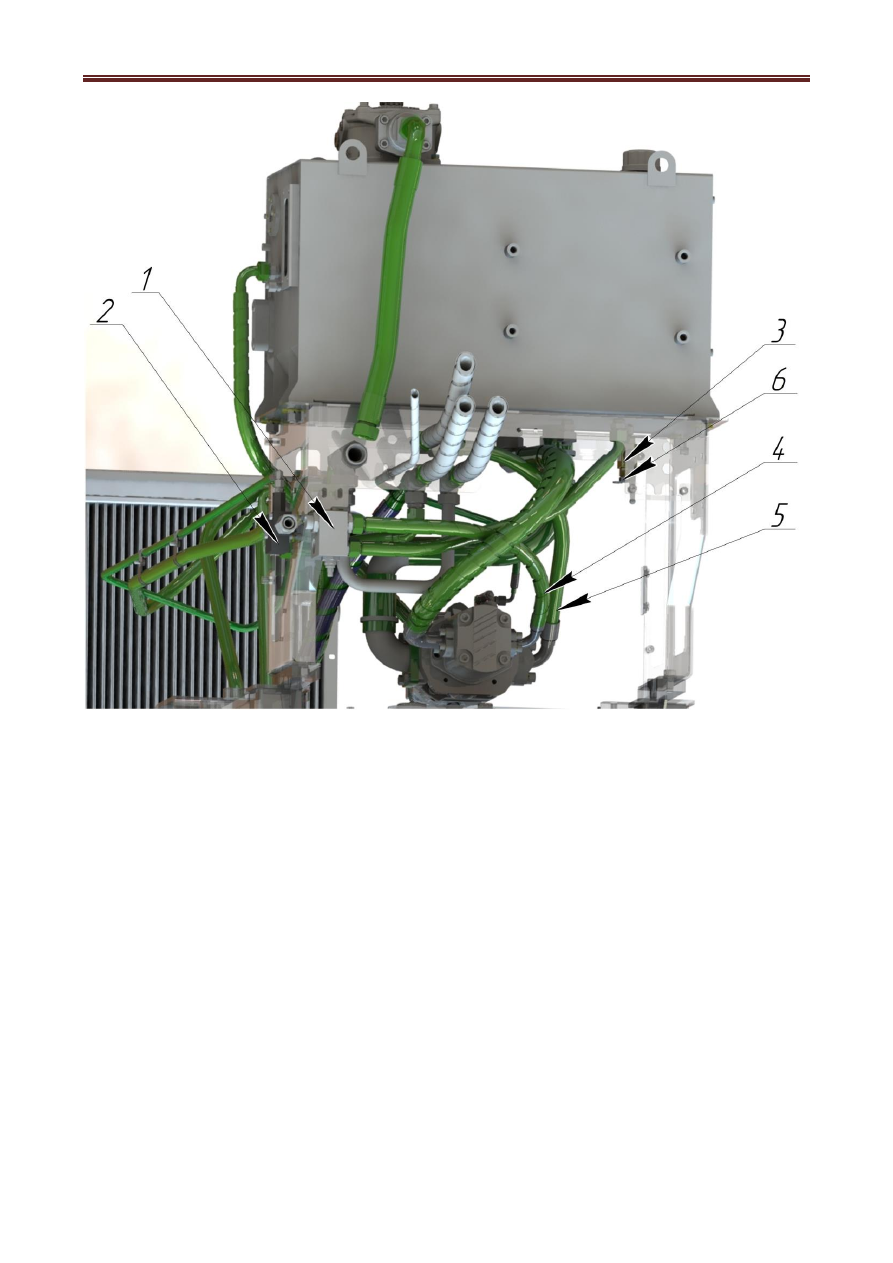

Рис.8.1. Система гидравлическая управления поворотом и рабочим оборудованием

1 – клапан предохранительный; 2 – клапан приоритетный; 3 – кран слива масла из гидробака;

4 – напорная магистраль рулевого оборудования; 5 – напорная магистраль рабочего оборудо-

вания; 6 – заглушка.

Для замены масла гидросистемы необходимо:
1)  отвернуть пробку 6.
2)  надеть рукав на кран 3 для слива масла и открыть кран.

Для заправки гидросистемы необходимо:
1)  закрыть кран 3.
2)  навернуть крышку 6.
3)  снять крышку с горловины 2 рис.8 залить ~160 л масла, уровень контролировать по

смотровому окну 5 рис.8.

4)  надеть крышку на горловину.







46

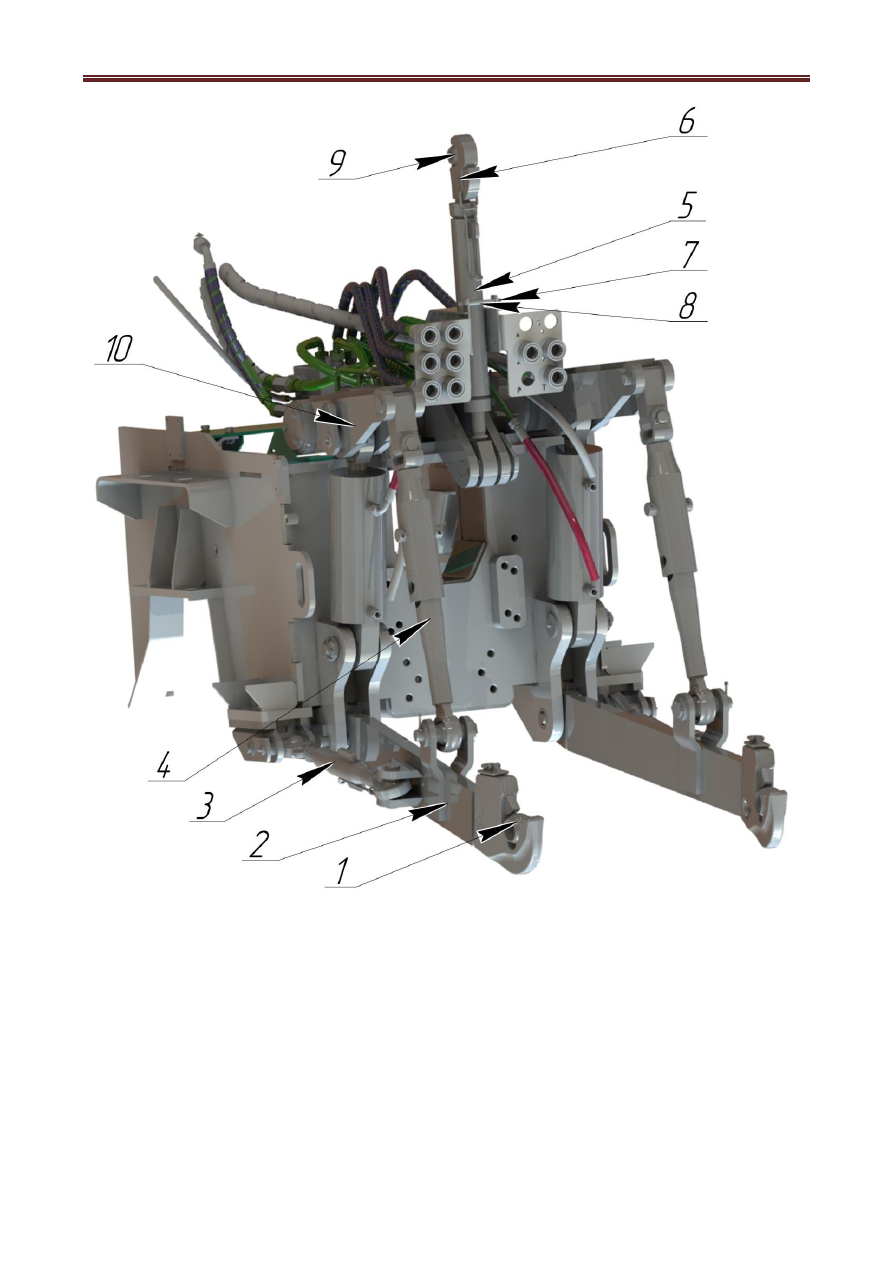

Рис.9. Механизм навески задний

1 – шар нижней тяги; 2 – тяга; 3 – стабилизатор; 4 – раскос вертикальный; 5 – тяга цен-

тральная; 6 – захват центральной тяги; 7 – шплинт быстросъёмный; 8 – ось; 9 – шар цен-

тральной тяги. 10 - вал рычагов.


Регулировка длины центральной тяги.
Вынуть шплинт 7 и вытащить ось 8. Опустить тягу 5 и вставить обратно ось 8 и шплинт

7. Вращением тяги 5 установить требуемую длину.









47



3.7. Система электрооборудования

Однопроводная, напряжением 24 В, минусовые клеммы соединяются с "массой" трак-

тора.  Источниками  электроэнергии  служат  две  аккумуляторные  батареи,  расположенные  в
ящиках (см. рис 9.1) и генератор переменного тока. Электрические цепи потребителей элек-
троэнергии защищены от коротких замыканий блоками плавких предохранителей. На трак-
торах  имеется  возможность  подключения  к  электропитанию  с  напряжением  12  и  24  В.
Электро-схема трактора, представлена в (приложении 8).

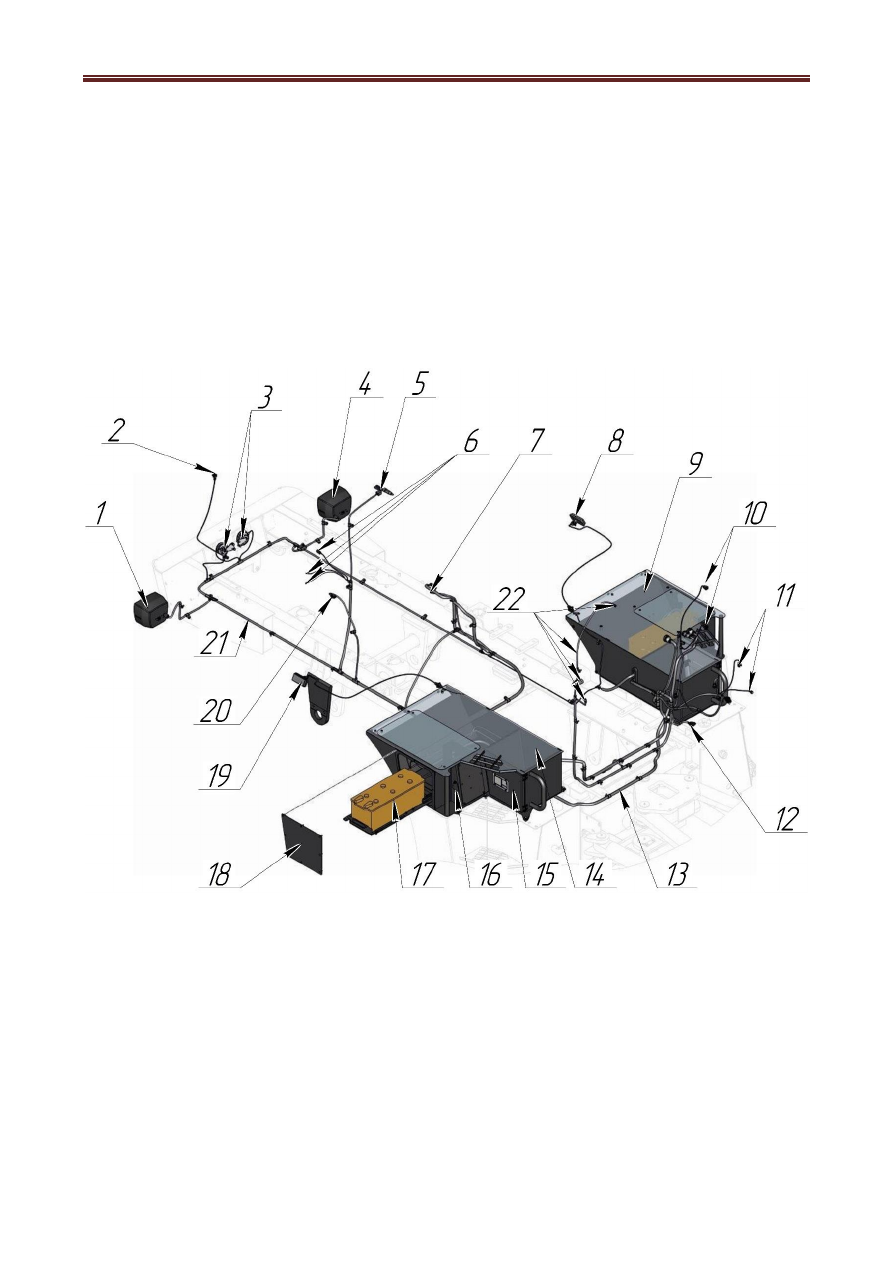

Рис.9.1. Электрооборудование подмоторной рамы.

1,4-фары; 2-подключение к вентилятору кондиционера; 3-звуковые сигнализаторы; 5-

датчик уровня охлаждающей жидкости; 6-подключение к генератору; 7-подключение стар-

тера; 7,19-указатели поворота; 9,14-ящики АКБ; 10- подключение к бачкам омывателя; 11-

подключение к топливному фильтру; 12-подключение к датчику уровня топлива; 13-жгут

сообщения АКБ; 15-инструментальный ящик; 16-выключатель массы; 17-АКБ; 18-крышка

ящика АКБ; 20-подключение к компрессору кондиционера; 21- жгут подмоторной рамы.
