9. Инструменты для обслуживания

9-1. Устройство для зарядки пневмоаккумулятора азотом (тип F)

Манометр

Игла упорная

Кольцо

уплотнительное

Редуктор

заправочный

Пневморукав

Вентиль баллона

Баллон

с азотом N2

Заглушка

№

Наименование детали

Номер детали

Кол-во

1

Манометр

1

2

Редуктор заправочный

1

3

Заглушка

1

4

Пневморукав

1

5

Баллон с азотом

5 литров

1

10 литров

6

Кольцо круглого сечения

FB513212

(011-015-25)

1

9-2. Устройство для зарядки пневмоаккумулятора азотом (тип R)

№

Наименование детали

Номер детали

Кол-во

1

Манометр

1

2

Редуктор заправочный

1

3

Пневморукав

1

4

Баллон с азотом

5 литров

1

10 литров

5

Кольцо круглого сечения

FB513213

(008-012-25)

1

Манометр

Стравливающий

клапан

Место

зарядки азотом

Игла запорная

Пневморукав

Вентиль баллона

Баллон

с азотом N

2

10. Выбор инструмента.

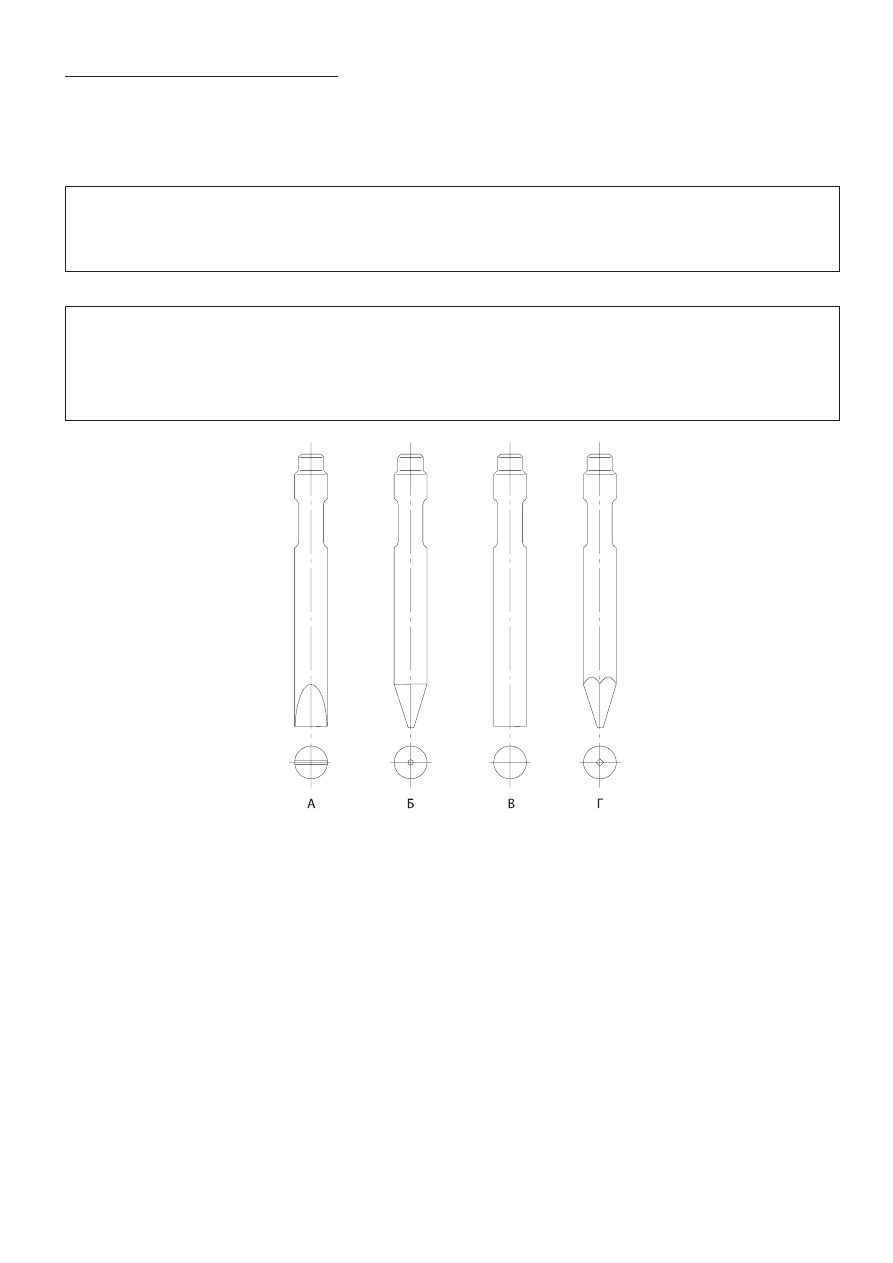

10-1. Руководство для выбора инструмента
ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

А: Клин

- Подходит для всех видов рыхления или прокладки узких траншей

на мягких/средних неоднородных грунтах.

Б: Пика коническая

- Подходит для разрушения мягких однородных грунтов.

- Вторичное дробление мягких/средних блоков.

В: Пика тупая

-  Подходит  для  разрушения  негабаритных  скальных  глыб  высокой

твердости.

Г: Пика пирамидальная

- Наиболее универсальный и эффективный тип инструмента для раз-

рушения бетона, асфальтовых покрытий, мёрзлых грунтов.

Запрещено  осуществлять  наварку  защитных  слоев  на  рабочий

•

инструмент, т.к. при нагревании инструмент теряет свою изно-

состойкость.

Правильный выбор наиболее подходящего инструмента для опре-

•

деленной работы является принципиально важным не только для

увеличения  производительности  гидромолота,  но  также  и  для

продолжительности службы инструмента.

10-2. Возможные повреждения инструмента
■ Поломка в области крепления пальцев инструмента.(рис. 1 и 2)

Поломка  инструмента  в  области  крепления  пальцев  инструмента

чрезвычайно  редка.  Это  явление  происходит  или,  когда  ударная

сила концентрируется на углах инструмента из-за неправильного

положения пики и точки воздействия на инструмент. Такое бывает

при чрезмерном износе втулок рабочего инструмента, когда рабочий

инструмент  болтается  в  гидромолоте.  Если  такой  дефект  проис-

ходит, поврежденный инструмент не заменяется по гарантии.

рис. 1

рис. 2

■ Пластическая деформация области соударения пики и бойка.(рис. 3)

Пластическая  деформация  инструмента  происходит  из-за  недоста-

точной прочности материала, из-за неудовлетворительной термооб-

работки. Если такой дефект происходит, поврежденный инструмент

заменяется по гарантии.

рис. 3
