6-11. Проверка стяжных болтов.
▲ Внимание.

6-12 Таблица моментов затяжки

Перед ослаблением стяжных болтов полностью выпустить азот из

•

пневмокамеры.

Перед ослаблением стяжных болтов пол-

1.

ностью выпустить азот из крышки цилин-

дра молота.
Снимите все стяжные болты, и проверьте

2.

на наличие трещин и повреждений.
Когда стяжные болты собраны, их посте-

3.

пенно затягивают в диагональной после-

довательности; не заворачивайте гайку

до конца за один проход.
Используйте  динамометрический  ключ

4.

указанного диапазона.(Обратитесь к та-

блице моментов затяжки).

Перед  началом  работы  гидромолота,  проверьте  затяжку  всех

1.

болтов и гаек, включая стяжные болты, болты аккумулятора,

болты крепления аккумулятора, болты крепления гидравличе-

ских штуцеров и болты подвески.
Затяжку болтов и гаек осуществлять в соответствии с момен-

2.

том, указанным в таблице.
Использование гидромолота с ослабленными болтами и гайками

3.

приведет не только к утечке масла, но также к повреждениям

резьбы и поломке болтов
После  первых  10  часов  работы,  повторно  затяните  болты  и

4.

гайки всех компонентов и секций.

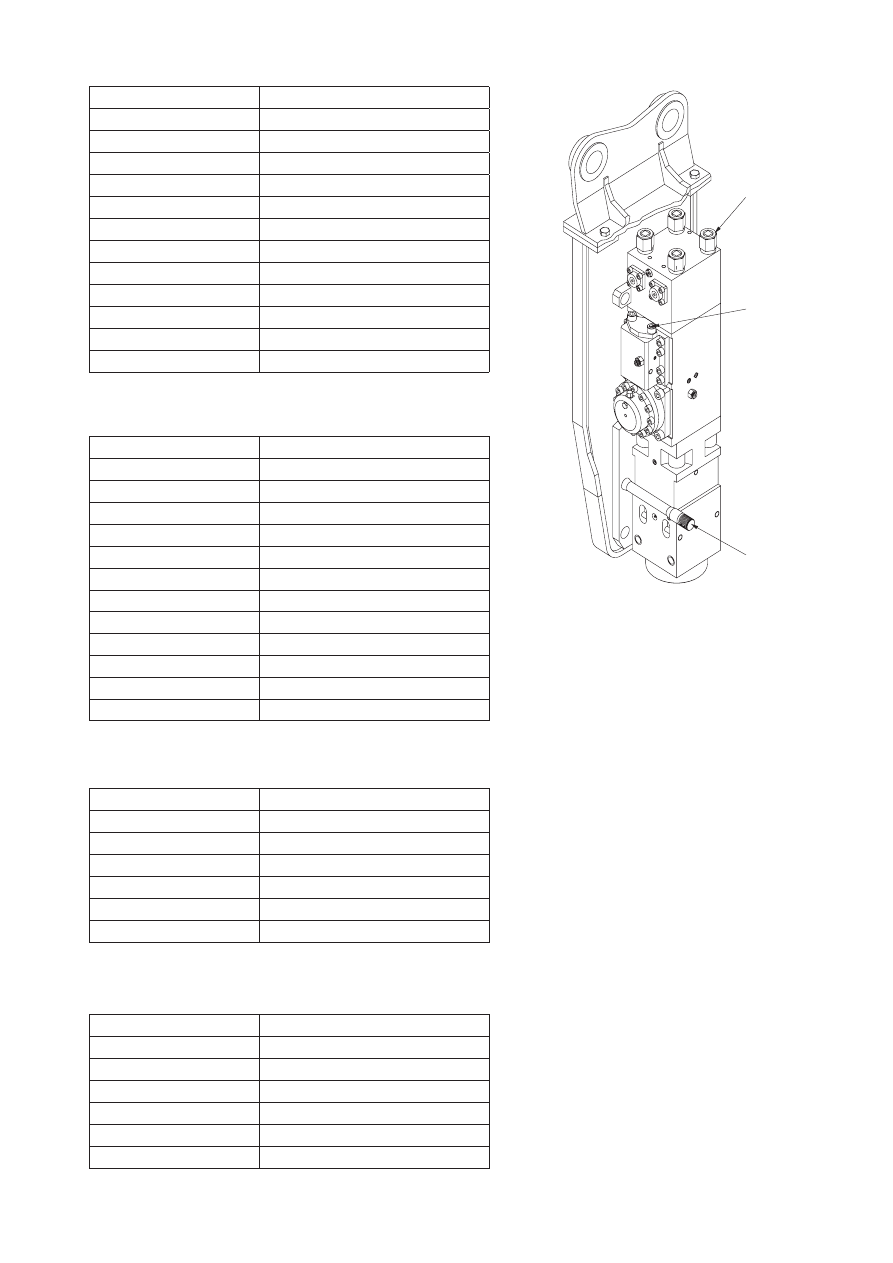

■ Стяжной болт гидромолота

■ Стяжка корпуса гидромолота

■ Болты на крышке распределителя

■ Болты на корпусе распределителя

Болт крышки

распределителя

Стяжка корпуса

гидромолота

Стяжной болт

гидромолота

Модель

Момент затяжки (Кг-м)

Delta F 3

80

Delta F 4

80

Delta F 5

100

Delta F 6

100

Delta F 7

145

Delta F 10

145

Delta F 15

215

Delta F 20

250

Delta F 35

350

Delta F 45

350

Delta F 50

400

Delta F 70

500

Модель

Момент затяжки (Кг-м)

Delta F 15

35

Delta F 20

35

Delta F 35

35

Delta F 45

35

Delta F 50

35

Delta F 70

35

Модель

Момент затяжки (Кг-м)

Delta F 15

35

Delta F 20

35

Delta F 35

35

Delta F 45

35

Delta F 50

35

Delta F 70

35

Модель

Момент затяжки (Кг-м)

Delta F 3

40

Delta F 4

40

Delta F 5

40

Delta F 6

40

Delta F 7

100

Delta F 10

Delta F 15

170

Delta F 20

250

Delta F 35

350

Delta F 45

450

Delta F 50

500

Delta F 70

600

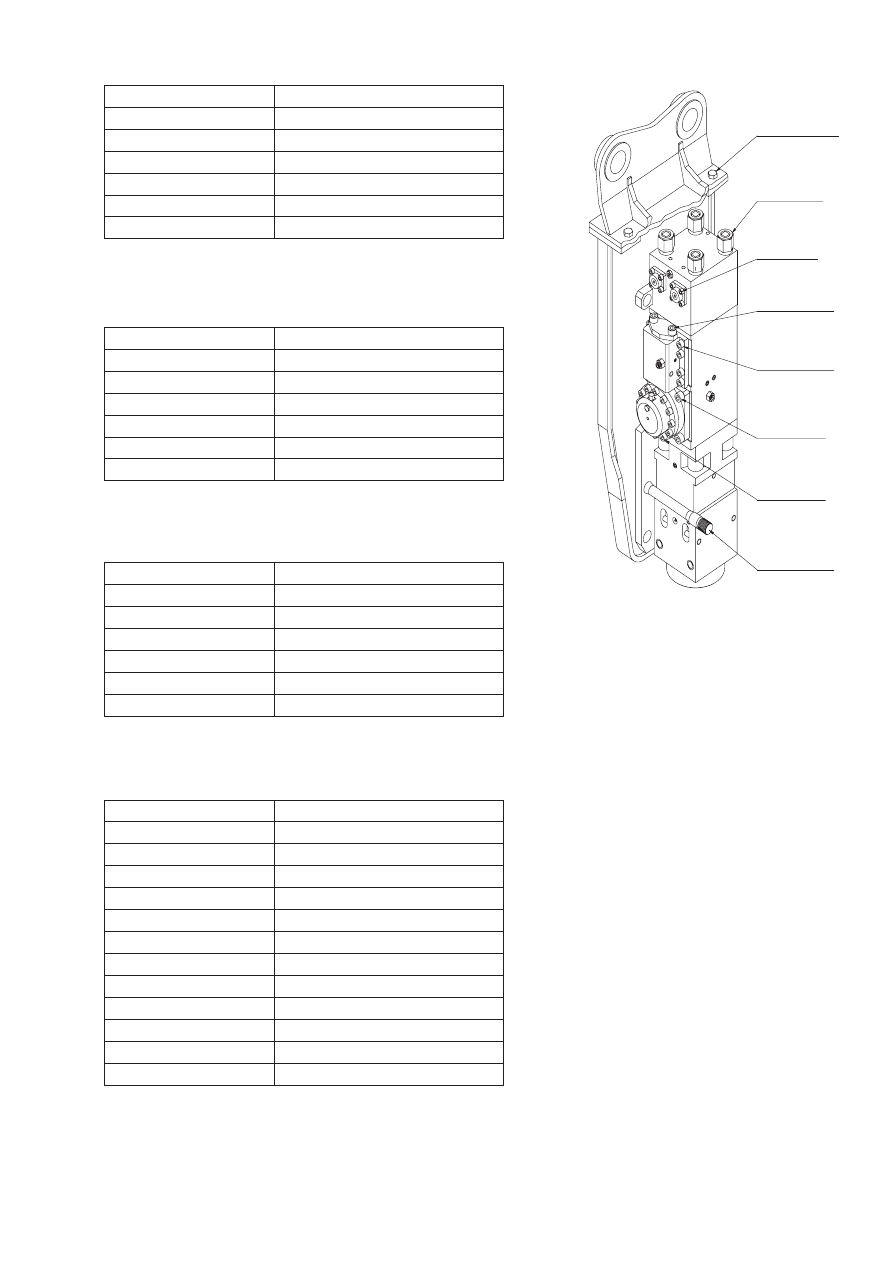

■ Болты на крышке аккумулятора

■ Болты крепления аккумулятора

■ Болт фланца

■ Болты крепления монтажной плиты

Стяжка корпуса

гидромолота

Болт крышки

аккумулятора

Болт корпуса

аккумулятора

Болт фланца

Болт крышки

распределителя

Болт корпуса

распределителя

Болт крепления

монтажной плиты

Стяжной болт

гидромолота

Модель

Момент затяжки (Кг-м)

Delta F 15

30

Delta F 20

30

Delta F 35

30

Delta F 45

35

Delta F 50

40

Delta F 70

45

Модель

Момент затяжки (Кг-м)

Delta F 15

60

Delta F 20

60

Delta F 35

60

Delta F 45

Delta F 50

Delta F 70

Модель

Момент затяжки (Кг-м)

Delta F 15

20

Delta F 20

20

Delta F 35

20

Delta F 45

20

Delta F 50

20

Delta F 70

20

Модель

Момент затяжки (Кг-м)

Delta F 3

40

Delta F 4

40

Delta F 5

60

Delta F 6

60

Delta F 7

60

Delta F 10

100

Delta F 15

Delta F 20

Delta F 35

160

Delta F 45

200

Delta F 50

200

Delta F 70

200

6-13. Хранение
■ Когда работа прервана или после окончания работы.

Когда  работа  приостановлена  или  окончена,  поместите  базовую

машину на ровное место. Удалите грязь с гидромолота и установите

гидромолот на деревянные блоки.

▲ ПРЕДОСТЕРЕЖЕНИЕ

-  Проверьте,  наличие  наружных  утечек  масла  из  гидравлической

системы и не поврежден ли инструмент.

- Если гидромолот работает в воде (при специальном оборудовании

гидромолота),  вытрите  остов  гидромолота  и  наложите  смазку  в

отверстие проушин переходной плиты.

- Закрыть напорный и сливной штуцеры герметичными заглушками.

■ Когда гидромолот не используется в течение долгого времени

3-х недель и больше.
▲ ПРЕДОСТЕРЕЖЕНИЕ.

- Выпустить азот из пневмокамеры гидромолота и аккуммулятора,

затем вдвинуть поршень до упора вверх для предотвращения попа-

дания влаги во внутрь гидромолота и коррозии поршня (бойка).

- Установите инструмент и храните гидромолот в закрытом сухом,

проветриваемом помещении после смазки гидромолота.

Если пренебречь следующими процедурами, в корпусных деталях

•

гидромолота скопится ржавчина, что вызовет серьезные непри-

ятности.

Не трогайте рабочий инструмент, когда гидромолот только пере-

•

стал работать, так как он может быть горячим и существует

риск получения ожога.
