Схема электрическая принципиальная гидросистемы и манипулятора машины рубильной «Беларус» МР-40

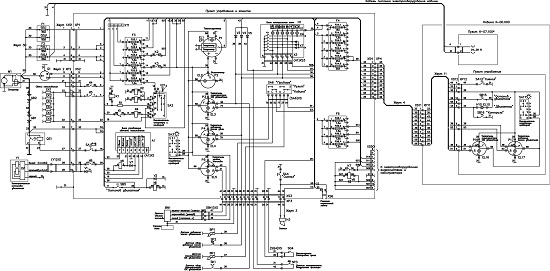

Рисунок 12 - Схема электрическая принципиальная гидросистемы и манипулятора







Таблица 1.4 - Перечень элементов электросистемы манипулятора и гидросистемы





Обозна­

чение.

Наименование

Кол.

Примечание

А61, А62

Джойстик PVRET 162F1315 (Danfoss)

1

из комплекта манипилятора

Е71, Е72

Фара рабочая 8724.304/302 ТУ РБ 28927023.003-98

2

с лампой 24В

EL51.EL52

Лампа А24-2 ГОСТ 2023.1-88

2



EL71.EL72

Лампа АКГ24-70-1 (НЗ) ГОСТ 2023.1-88

2

из комплекта Е71, Е72

Н51

Фонарь контрольной лампы ПД20-3803-Д1

1

зеленый, бопускается 121.3803



ТУ 37.003293-72





Н52

Фонарь контрольной лампы ПД20-3803-Е1

1

красный, бопускается 12.3803



ТУ 37.003.293-72





Н53

Реле-сигнализатор 733.3747-10 ТУ 37.003.709-80

1



К51, К52

Реле 901.3747 ТУ 37.003.1418-94

2

бопускается 11.3747

К61, К62

Реле ТКЕ54ПД1 ТУ 872-66

2



SB51

Кнопка К-1-1 НА0.360.011ТУ

1



SB52

Кнопка К-2-2 НА0.360.011ТУ

1



SB53

Выключатель кнопочный КЕ 021 УЗ исп.2

1

бопускается ВК14-21



красный ТУ 16.642015-84





SA54

Выключатель ВК343-01.17 ТУ 37.003701-75

1

бопускается П14/М-01.17

SA55

Выключатель ВК343М-01.52 ТУ РБ 14795799.001-97

1



SL56

Датчик-гибросигнализатор ДГС-М-101-24-01

1





ТУ РБ 100194961.059-2002





V51, V52

Диоб Д 237Б ТР3.362.021ТУ

2



V53

Диоб 2Д 202Д УЖ3.362.035ТУ

1

Допускается КД 202Д

V61

Диоб Д 237Б ТР3.362.021ТУ

1











ХР50

Вилка 2РМДТ24КПН10Ш5В1В ГЕ0.364.126ТУ

1



ХР51

Вилка 2РМДТ24Б10Ш5В1В ГЕ0.364.126ТУ

1



ХР52

Вилка 2РМДТ27КПН19Ш5В1В ГЕ0.364.126ТУ

1



ХР53

Вилка 2РМДТ24БПН10Ш5В1В ГЕ0.364.126ТУ

1



ХР54

Вилка 2РМДТ27КПН19Ш5В1В ГЕ0.364.126ТУ

1



ХР55.ХР56

Вилка 2РМДТ24БПН10Ш5В1В ГЕ0.364.126ТУ

2





Обозна­

чение.

Наименование

Кол.

Примечание

ХР61

Вилка 2РМДТ24Б10Ш5В1В ГЕ0.36А-.126ТУ

1



ХР62.ХР63

Bu/ikq 2РМДТ24КПН10Ш5В1В ГЕ0.364.126ТУ

2



ХР64

Вилка 2РМДТ18КПН4Ш5В1В ГЕ0.36А-.126ТУ

1



ХР65.ХР66

Bu/ikq 2РМДТ27КПН19Ш5В1В ГЕ0.364.126ТУ

2











XS1...XS7

Гнезбо 202613 ОСТ 37.003.032-88

7

4573738007

XS11...XS17

Гнезбо 202613 ОСТ 37.003.032-88

7

4573738007

XS51

Розетка 2РМДТ24КПН10Г5В1В ГЕ0.36Л-.126ТУ

1



XS52

Розетка 2РМДТ27Б19Г5В1В ГЕ0.364.126ТЧ

1



XS53

Розетка 2РМДТ24КПН10Г5В1В ГЕ0.36А-.126ТУ

1



XS54

Розетка 2РМДТ27БПН19Г5В1В ГЕ0.364.126ТУ

1



XS55.XS56

Розетка 2РМДТ24КПН10Г5В1В ГЕ0.364.126ТУ

2



XS61

Розетка 2РМДТ24КПН10Г5В1В ГЕ0.36Л-.126ТУ

1



XS62.XS63

Розетка 2РМДТ24Б10Г5В1В ГЕ0.364.126ТУ

2



XS64

Розетка 2РМДТ18Б4Г5В1В ГЕ0.364.126ТУ

1



XS65.XS66

Розетка 2РМДТ27Б19ГБВ1В ГЕ0.364.126ТЧ

2



(A6DXS

Розетка 25pinSUB-D MIL-C-24308

1

из комплекта

(A62)XS

Розетка 25pinSUB-D MIL-C-24308

1

манипулятора

(K5DXS,

Колобка гнезбоВая 60760Б 0СТ37.003.032-88

2

45 7373 9016

(K52)XS







(SL56)XS

Колобка гнезбоЬая 602604 ОСТ 37.003.032-88

1

45 7373 9007

(Y1)XS...

КолоЗка гнезбобая

9

из комплекта Y1...Y9

(Y9)XS







(Y10)XS

Соебинитель гнезбоВой типа С02 коЗ:2Х1001010

1





(2Р+Т В соотЬетстЬии с ISO 4400/DIN 43650-А)





Y1...Y9

Электрический прибоб распребелителя PVEK

9

Danfoss

Y10

Клапан электромагнитный

1

Walvoil



DFE20/3A18ES-Y201-24VDC-CVN
