Трактор Т-40, Т-40А. Приводной шкив и его техническое обслуживание

Трактор Т-40, Т-40А. Приводной шкив и его техническое обслуживание

При использовании на стационарных работах трактор оборудуется приводным шкивом (рис. 42).

Приводной шкив на трактор не устанавливается, а поставляется отдельным агрегатом по требованию заказчика. При установке приводного шкива опустите продольные тяги навески и отключите гидронасос, повернув ручку привода насоса вперед от двигателя. В зависимости от направления вращения приводного шкива установите его в требуемое положение, так как приводной шкив будет направлен влево или вправо. Снимите раскос продольной тяги со стороны, в которую будет направлен приводной шкив, и сдайте в кладовую.

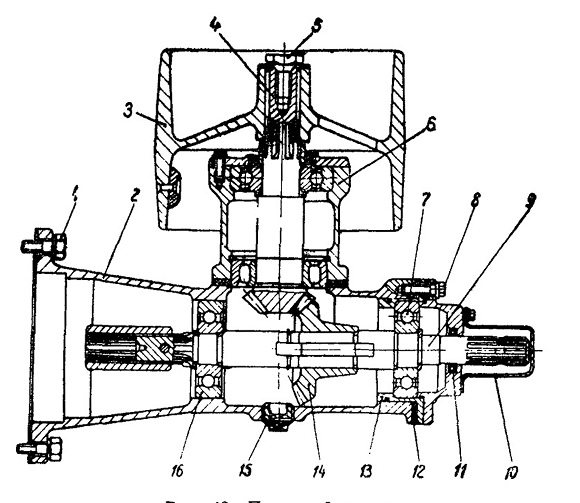

Рис, 42. Приводной шкив:
1, 5, 8 — болты; 2 — корпус удлинителя ВОМ; 3 — шкив приводной; 4 — вал ведомый; 6 — корпус приводного шкива; 7, 16 — шарикоподшипники; 9 — пал отбора мощности; 10 — колпак; 11 — сальник каркасный; 12 — прокладки регулировочные; 13 — стакан подшипника; 14 — шестерня ведущая; 15 — пробка

Установите приводной шкив и надежно затяните болты крепления-

Зазор в зацеплении конических шестерен приводного шкива в процессе эксплуатации не изменяйте.

Во избежание поломки удлинителя ВОМ и приводного шкива запрещается включать гидронасос и перемещать среднюю рукоятку распределителя в положение «Подъем».

Натяжение приводного ремня агрегатируемой машины производите передвижением трактора или агрегатируемой машины.

Детали приводного шкива смазываются всесезонным трансмиссионным маслом или автолом, заливаемым в корпус до уровня контрольной пробки.
