Датчик расхода Метран-305ПР. Руководство - часть 13



  Главная      Учебники - Техника     МЕТРАН-305ПР ПРЕОБРАЗОВАТЕЛЬ РАСХОДА ВИХРЕАКУСТИЧЕСКИЙ. Руководство по эксплуатации СПГК.5204.000.00 РЭ Версия 1.0 - 2006 год



поиск по сайту



















содержание   ..  11  12  13  14   ..





Датчик расхода Метран-305ПР. Руководство - часть 13







52

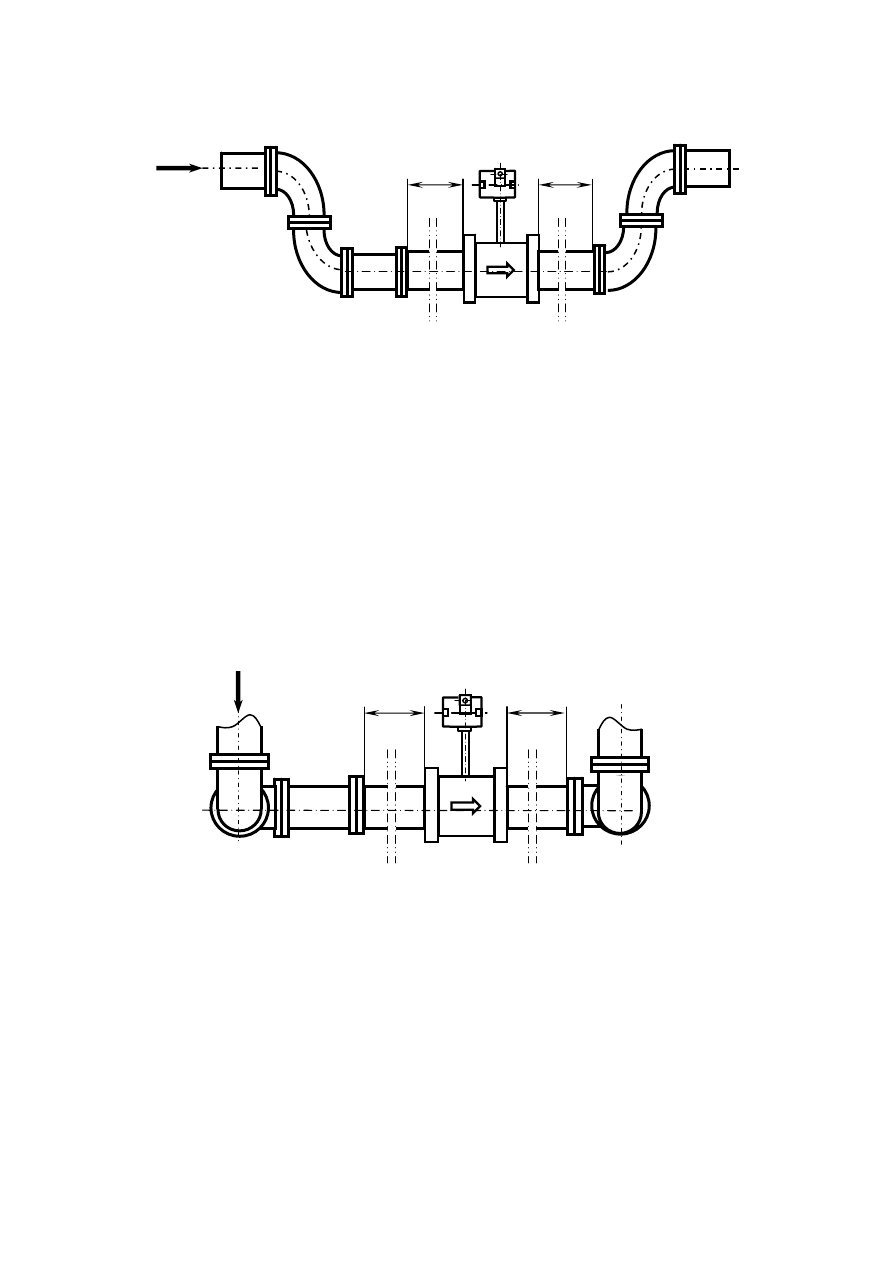

Рисунок Ж.5 – Установка преобразователя с двумя отводами 90

°

в одной плоскости

у



у



у



у



Рисунок Ж.6 – Установка преобразователя с двумя отводами 90

°

в различных плоскостях
