Датчик расхода Метран-303ПР. Руководство - часть 30









120

Приложение К

(Справочное)

Конструкция струевыпрямителя



К.1  Струевыпрямитель  в  соответствии  с  рисунком  К.1  изготавливается  из

трубок  с  внутренним  диаметром d = (0,1…0,12) D

ТР

 (D

ТР

 – внутренний  диаметр

трубопровода), расположенных параллельно оси трубопровода и заполняющих все

его  сечение.  Число  трубок  должно  быть  не  менее 19, а  длина  струевыпрямителя

зависит  от  типа  местного  сопротивления  и  составляет L = (1…2) D

ТР

Струевыпрямители  устанавливаются  на  расстоянии (1…2) D

тр

  от  последнего

местного сопротивления.



















К . 2   Координаты  расположения  центров  трубок  в  струевыпрямителе

приведены в таблице К.1

















Y

Х

d



D

ТР



10

11

12

Таблица К.1

Координаты расположения центра трубки в зависимости от номера

трубки

Оси

ординат

1 2 3 4 5 6 7 8 9 10

11

12

Ось Х 0

0,129  0,134  0,156  0,252  0,255  0,288  0,396  0,400

Ось Y

0  0,142  0,283  0,423  0,078  0,225  0,381

0 0,146  0,288

0 0,151

П р и м е ч а н и е -   Координаты даны в относительных величинах – X

i

 / D

ТР

, Y

i

 / D

ТР





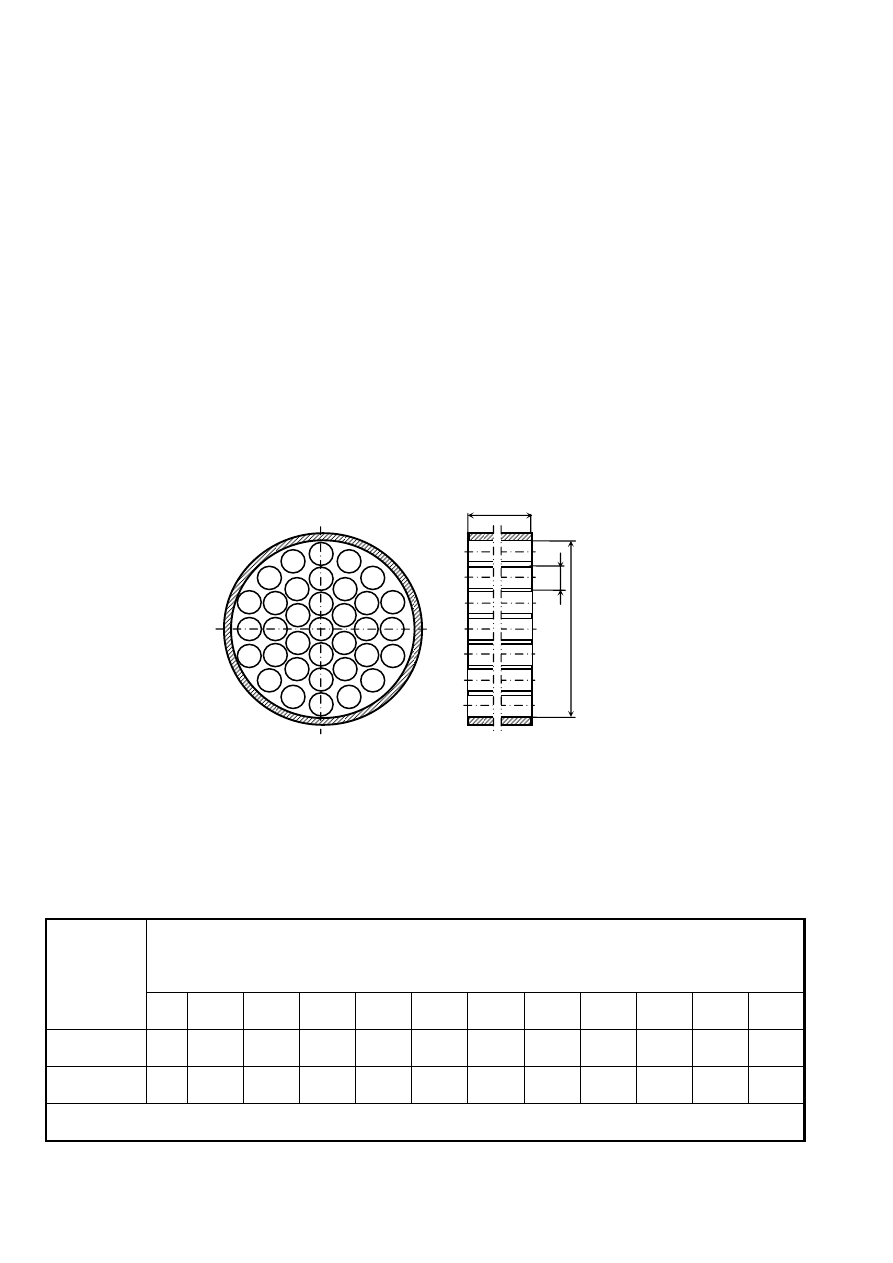

Рисунок К.1 – Конструкция струевыпрямителя





121

Приложение Л

(Обязательное)

Вставка технологическая



















Размеры b, D

1

, D

2

, D

3

, L для преобразователей Ду 25, Ду 32, Ду 50, Ду 80, Ду

100, Ду 150, Ду 200 мм приведены в таблице Л.1, для преобразователей

Ду 250, Ду 300 мм приведены в таблице Л.2

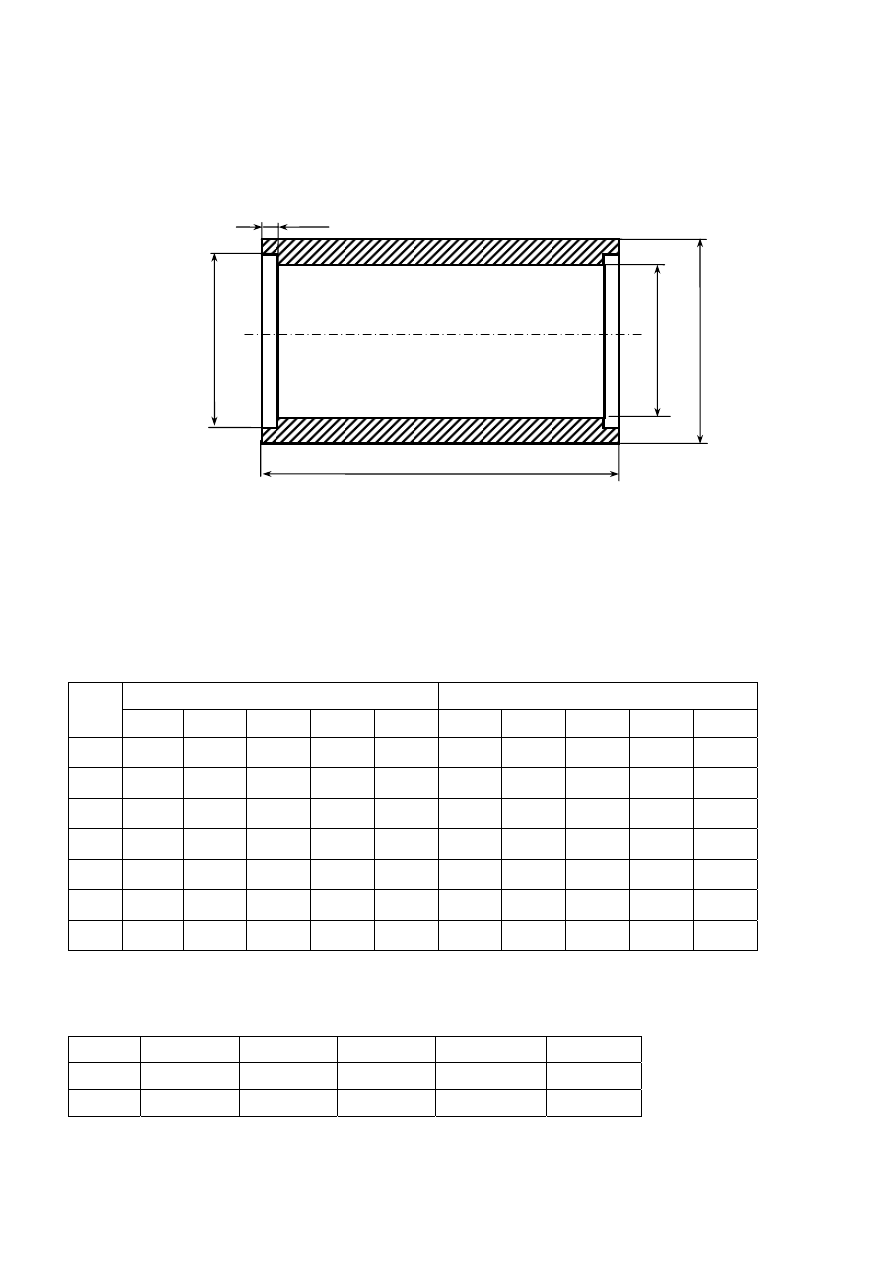

Рисунок Л. 1 - Технологическая вставка

Таблица Л.1














Размеры в миллиметрах

Преобразователь исполнения А

Преобразователь исполнения В

Ду

b L  D

1



D

2



D

3

 b  L D

1



D

2



D

3



25 4  68  59  25 40  -

-  -  -

32 4  65  64  32 41  -

-  -  -

50 4  70  75  50 60  -

-  -  -

80 4 105 110 80 90  -

-  -  -

100 4 120 130 100 109  -

-  -

150 -

-  -

-  -  112

159 141  -

200 -

-  -

-  -  127

203 185  -



Таблица Л.2










Размеры в миллиметрах

Ду b

L  D

1



D

2



D

3



250 -

200 329  257

300 -

200 384  309

D

D

3



D

2



D

1







122

Приложение М

(Справочное)

Схема установки приспособления для демонтажа преобразователей









1 - болт

2 - фланец

3 - шайба

4 - гайка

5 - упор

















Рисунок М.1





123

Приложение Н

(Обязательное)

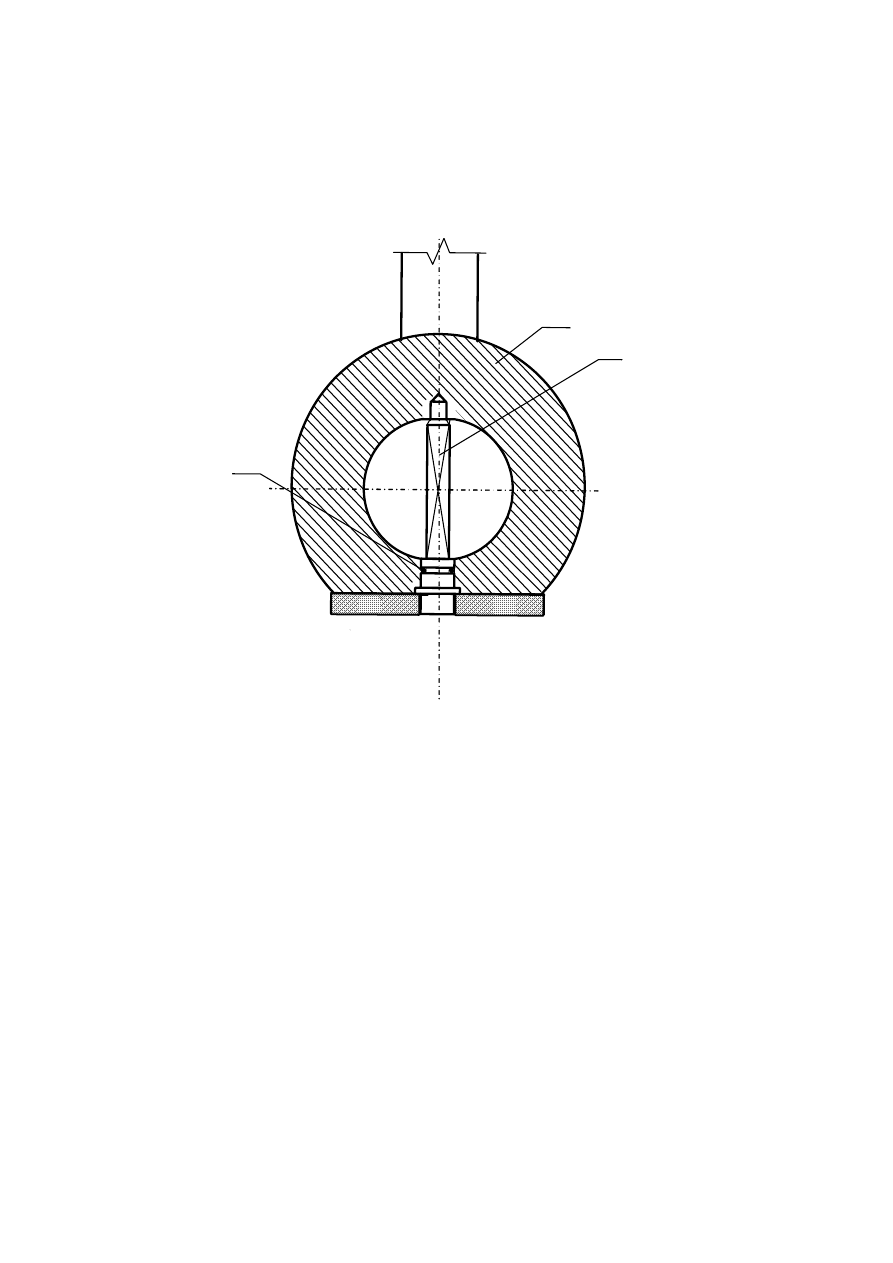

Схемы установки тела обтекания





1



2



3







1 - корпус

2 - тело обтекания

3 - кольцо резиновое

П р и м е ч а н и е   -   Болты крепления тела обтекания не показаны.

Рисунок Н.1 - Схема установки тела  обтекания преобразователя исполнения

А типоразмера Ду 25 мм.
