40

4)  снять  преобразователь,  произвести  окончательную  сварку  фланцев  с

трубопроводом (рисунок 2.4);















В Н И М А Н И Е :   О Б Р А Б О Т К А   Т О Р Ц Е В О Й   П О В Е Р Х Н О С Т И

Т Р У Б О П Р О В О Д А   Д О Л Ж Н А   И С К Л Ю Ч А Т Ь   Н А Л И Ч И Е   З А З О Р А

Б О Л Е Е   1   М М   М Е Ж Д У   П Р Е О Б Р А З О В А Т Е Л Е М   И   Т О Р Ц Е В О Й

П О В Е Р Х Н О С Т Ь Ю   Т Р У Б О П Р О В О Д А   Д Л Я   К М Ч   К 0 ,   К 4   И Л И

Ф Л А Н Ц Е М   И   Т О Р Ц Е В О Й   П О В Е Р Х Н О С Т Ь Ю   Т Р У Б О П Р О В О Д А

Д Л Я   К М Ч   К 1 !

5) установить преобразователь с прокладками между фланцами так, чтобы стрелка

на  преобразователе  совпадала  с  направлением  потока  в  соответствии  с  рисунком 2.5.

Стянуть  фланцы  шпильками.  Затяжку  шпилек  рекомендуется  производить

поочередно по диаметрально противоположным парам.





























Направление потока

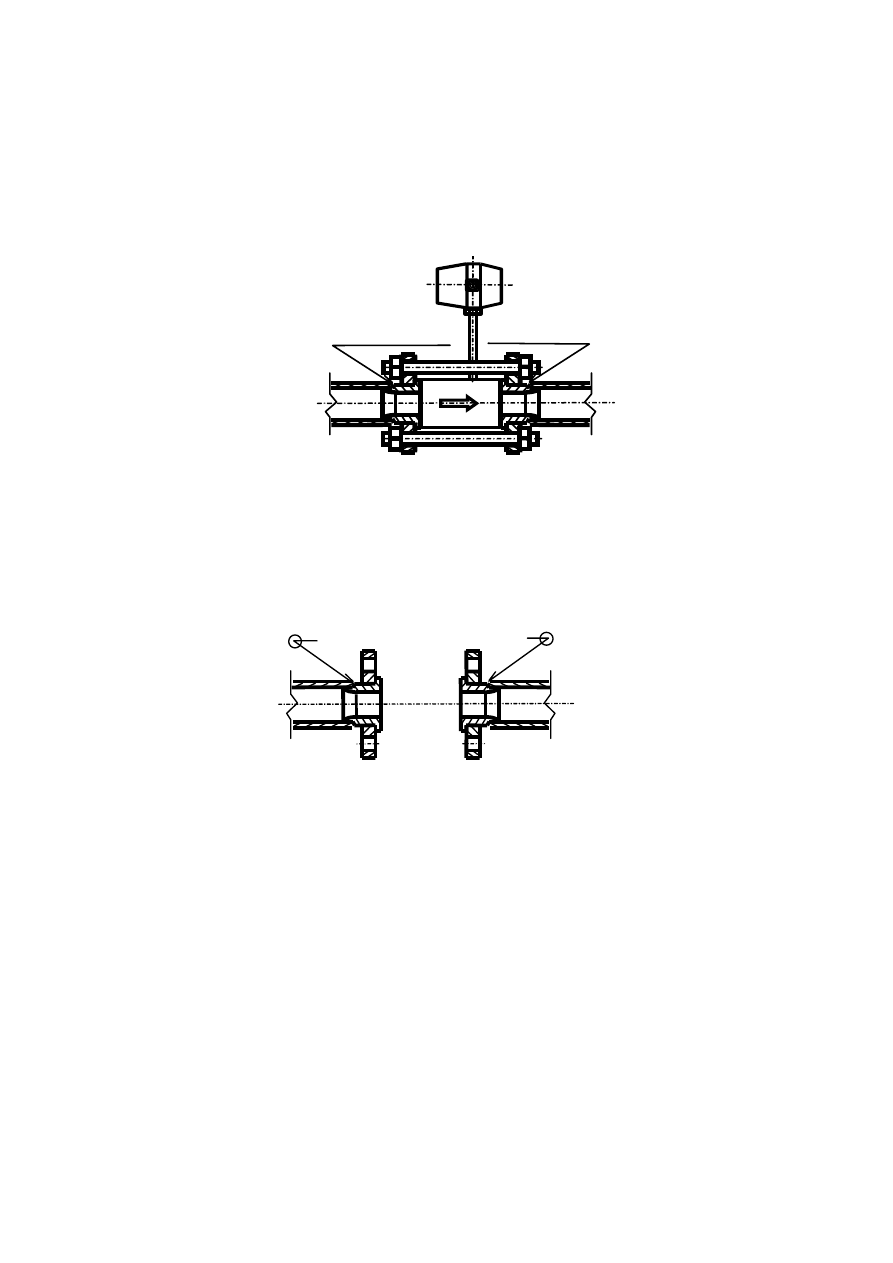

Рисунок 2.4

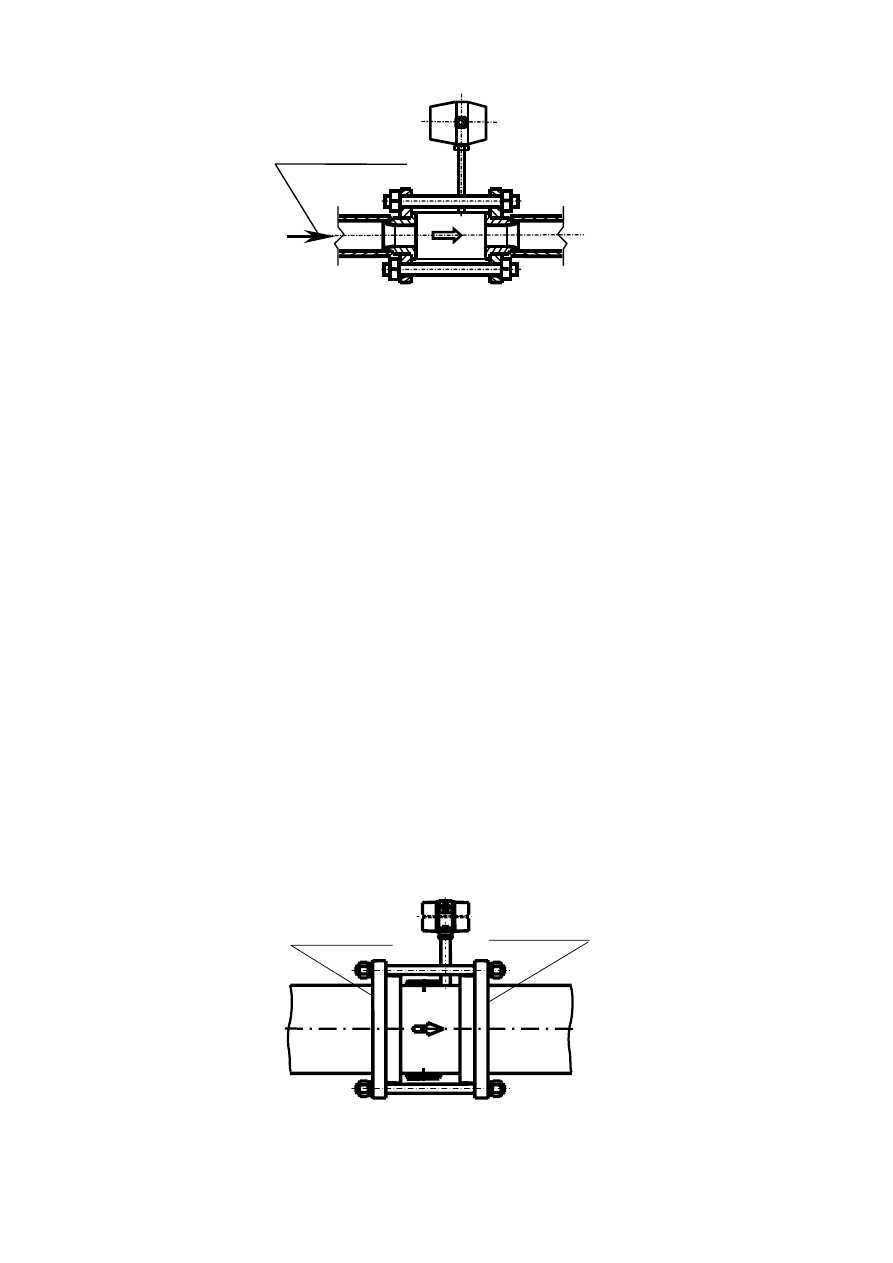

Рисунок 2.5





41

2.1.3.5 Монтаж преобразователей  исполнения В

Монтаж осуществлять по типу "Сэндвич" путем уплотнения преобразователя

между  двумя  установленными  на  трубопроводе  фланцами,  входящими  в  комплект

монтажных  частей,  при  помощи  шпилек  и  гаек  с  шайбами  в  порядке,  указанном

ниже:

1) сваркой либо другим способом вырезать участок трубопровода длиной L

уст



в  соответствии  с  рисунком 2.1 и  таблицей  Е.3  и  измерить  внутренний  диаметр

трубопровода D

вн

Величина D

вн

 должна находиться в пределах, указанных в таблицах В.3 и В.4.

В  противном  случае  прилегающие  к  преобразователю  участки  трубопроводов

необходимо  заменить  на  прямые  участки  соответствующей  длины  из  труб,

приведенных  в  таблицах  В.3  и  В.4  или  использовать  прямые  участки,  входящие  в

комплект монтажных частей, который определяется при заказе;

ВНИМАНИЕ:  КАТЕГОРИЧЕСКИ  ЗАПРЕЩАЕТСЯ  ДОРАБОТКА  (СРЕЗКА)

ВХОДНЫХ    И  ВЫХОДНЫХ  ПАТРУБКОВ,  ИМЕЮЩИХ  СПЕЦИАЛЬНУЮ

КОНФИГУРАЦИЮ,  И  ПОСЛЕДУЮЩАЯ  ПРИВАРКА  ВСТЫК  ПАТРУБКОВ  К

ТРУБОПРОВОДУ  В  СООТВЕТСТВИИ  С  РИСУНКОМ 2.6. ЭТО  ПРИВОДИТ  К

ЛИКВИДАЦИИ  ПЛАВНЫХ  ПЕРЕХОДОВ  ОТ  ВНУТРЕННЕЙ  ПОВЕРХНОСТИ

ТРУБОПРОВОДА  К  ПРОТОЧНОЙ  ЧАСТИ  ПРЕОБРАЗОВАТЕЛЯ  И  ВЫЗЫВАЕТ

УВЕЛИЧЕНИЕ ПОГРЕШНОСТИ ПРЕОБРАЗОВАТЕЛЯ.







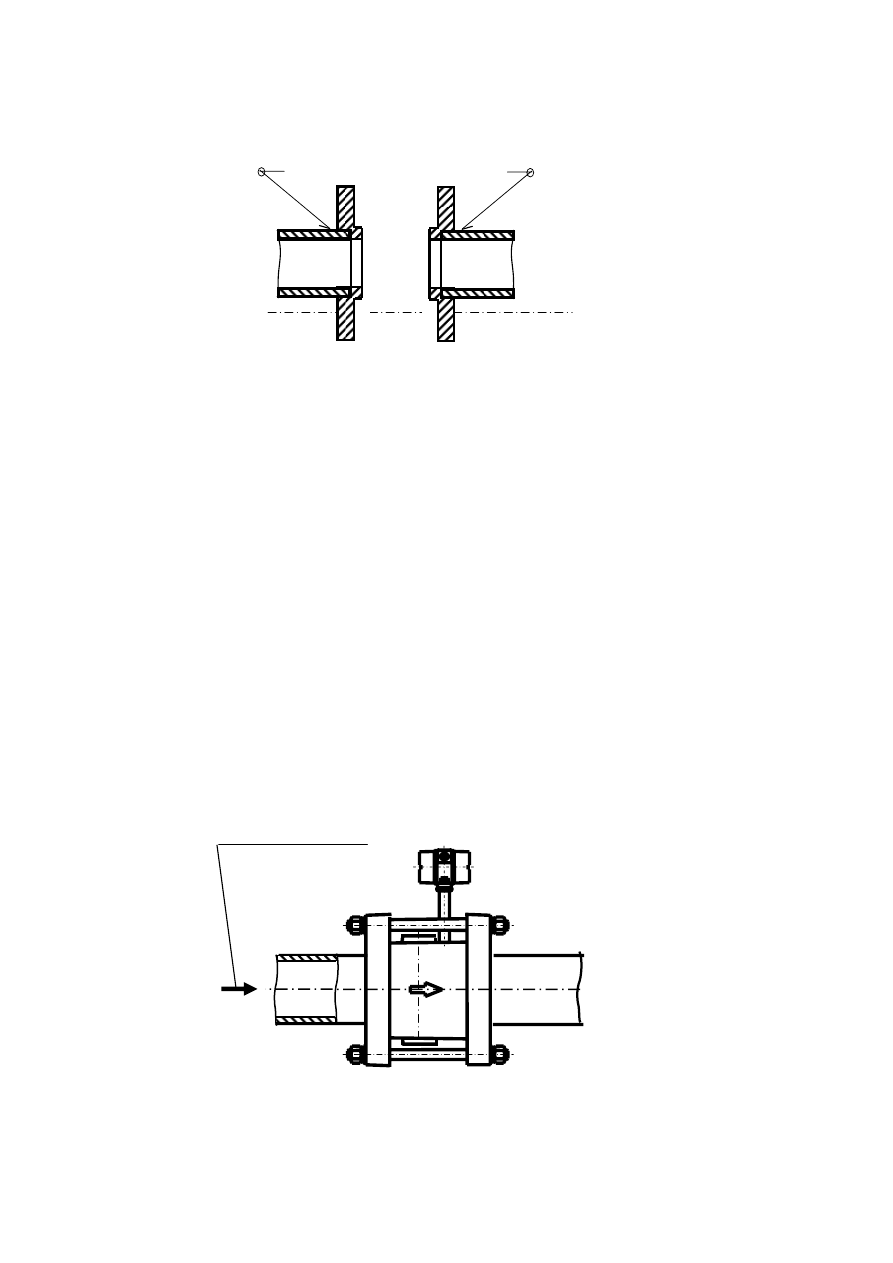

      Рисунок 2.6

2) вставить патрубки с фланцами в трубопровод, а затем вставить без прокладок

между  фланцами  преобразователь  или  технологическую  вставку  (приложение  Л) и

стянуть фланцы двумя шпильками;





42

3)  прихватить  сваркой  патрубки  к  трубопроводу  и  фланцы  к  патрубкам  в

соответствии с рисунком 2.7.

П р и м е ч а н и е  - На  внутреннем  диаметре  трубопровода  не  допускается

наличие следов сварки;

Рисунок 2.7

4)  снять  преобразователь,  произвести  окончательную  сварку  патрубков  с

трубопроводом в соответствии с рисунком 2.8;







Рисунок 2.8

5) установить преобразователь с прокладками между фланцами так, чтобы стрелка на

преобразователе  совпадала  с  направлением  потока  в  соответствии  с  рисунком 2.9.

Стянуть  фланцы  шпильками.  Затяжку  шпилек  рекомендуется  производить

поочередно по диаметрально противоположным парам.



Прихватить



в



нескольких



точках



Прихватить



в



нескольких



точках







43



Направление



потока





Рисунок 2.9



2.1.3.6 Монтаж преобразователей  Ду 250 и Ду 300 мм

Монтаж  преобразователей  типоразмеров  Ду 250 и  Ду 300 осуществляется  по

типу "Сэндвич" в порядке, указанном ниже:

1) сваркой либо другим способом вырезать участок трубопровода длиной L

уст



и измерить внутренний диаметр трубопровода D

вн

в соответствии с рисунком 2.1 и

таблицей Е.4.

Величина D

вн

 должна находиться в пределах, указанных в таблицах Б.3 и Б.4.

В  противном  случае  прилегающие  к  преобразователю  участки  трубопроводов

необходимо  заменить  на  прямые  участки  соответствующей  длины  из  труб,

приведенных в таблицах Б.3 и Б.4;

2)  установить  фланцы  на  трубопровод.  Вставить  между  фланцами

преобразователь или технологическую вставку (приложение Л) с прокладками, стянув

двумя шпильками;

3)  прихватить  сваркой  фланцы  к  трубопроводу  в  соответствии  с  рисунком

2.10;

















Рисунок 2.10

Прихватить в

нескольких точках



Прихватить в

нескольких точках
