Датчик расхода Метран-303ПР. Руководство - часть 5









20



Таблица 1.3

Ду, мм  k, м

3

/(ч

⋅Гц)



Ду, мм  k, м

3

/(ч

⋅Гц)



Ду, мм  k, м

3

/(ч

⋅Гц)



25 0,02398

80  0,8408 200  12,4246

32 0,04859

100 1,5969 250  49,9130

50 0,20110

150 5,3333 300  79,0961



1.2.12.2  Время  установления  всех  выходных  сигналов  преобразователей

t

0

,  с,  после  скачкообразного  уменьшения  расхода  до  нуля  не  превышает  значения,

вычисляемого по формуле:





t

0

 = 3·t

Д

 + 15

k/Q

min

,







(1.12)

где Q

min

 - минимальный предел измерения, согласно таблице 1.1.



Примечания
1  Под  временем  установления  выходного  сигнала  понимают  время,

прошедшее  с  момента  скачкообразного  изменения  измеряемого  параметра,  до
момента,  когда  выходной  сигнал  преобразователей  окончательно  войдёт  в  зону
установившегося  состояния,  отличающуюся  на ±5 % от  изменения  выходного
сигнала, соответствующего скачку измеряемого параметра.

2  При  проверке  динамических  характеристик  токоимпульсного  сигнала

время  установления  токоимпульсного  сигнала  преобразователей  t

Q

  после

скачкообразного  изменения  расхода  от  некоторого  значения  до  значения  Q
определяемое по формуле (1.11), необходимо увеличить на период токоимпульсного
сигнала, вычисленный по формуле (1.8).

3  При  проверке  динамических  характеристик  цифрового  сигнала  учитывать

время опроса HART-мастера.

1.2.13  Материалы,  из  которых  изготовлены  контактирующие  с  измеряемой

средой элементы конструкции преобразователя, указаны в приложении Б.

1.2.14 Параметры электрической изоляции преобразователей

1.2.14.1  Электрическая  изоляция  преобразователей  общепромышленного

исполнения  Метран-303ПР  между  электрическими  цепями  и  корпусом
преобразователя при температуре окружающего воздуха (25

±10)

0

С и относительной

влажности  от 30 до 80% выдерживает  напряжение  переменного  тока
синусоидальной  формы  частотой  от 45 до 65 Гц  со  среднеквадратическим
значением 150 В в течение 1 мин.





21

1.2.14.2  Электрическая  изоляция  преобразователей  общепромышленного

исполнения  Метран-303ПР  между  электрическими  цепями  и  корпусом  при
относительной влажности (95

±3)% и температуре окружающего воздуха от 15 до 35

0

С выдерживает напряжение переменного тока синусоидальной формы частотой от

45 до 65 Гц со среднеквадратическим значением 150 В в течение 1 мин.

1.2.14.3  Электрическая  изоляция  преобразователей  взрывозащищённого

исполнения  Метран-303ПР-Ех  между  электрическими  цепями  и  корпусом  при
температуре окружающего воздуха (25

±10)

0

С и относительной влажности от 30

до 80 % выдерживает  напряжение  переменного  тока  синусоидальной  формы

частотой  от 45 до 65 Гц  со  среднеквадратическим  значением 500 В  в  течение

1 мин.

1.2.14.4  Электрическая  изоляция  преобразователей  взрывозащищённого

исполнения  Метран-303ПР-Ех  между  электрическими  цепями  и  корпусом  при

относительной влажности (95

±3)% и температуре окружающего воздуха от 15 до 35

0

С выдерживает напряжение переменного тока синусоидальной формы частотой от

45 до 65 Гц со среднеквадратическим значением 500 В в течение 1 мин.

1.2.14.5  Электрическое  сопротивление  изоляции  между  электрическими

цепями и корпусом преобразователей составляет не менее:

- 1 МОм  при  температуре  окружающего  воздуха  от 15 до 35

0

С  и

относительной влажности (95

±3) %;

- 5 МОм при температуре окружающего воздуха 70

0

С;

- 20 МОм при температуре окружающего воздуха (25

±10)

0

С и относительной

влажности от 30 до 80 %.

1.2.15  Преобразователи  устойчивы  к  воздействию  внешнего  переменного  (с

частотой 50 Гц) и постоянного магнитного поля напряженностью до 400 А/м.

1.2.16 Преобразователи, в зависимости от исполнения, являются устойчивыми

к  воздействию температуры окружающего воздуха в следующем диапазоне:

- от минус 40 до плюс 70

°С – для исполнений без ЖКИ;

- от минус 10 до плюс 70

°С – для исполнений с ЖКИ.





22

1.2.17  Преобразователи  устойчивы  к  воздействию  атмосферного  давления  от

84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.).

1.2.18  Преобразователи  устойчивы  к  воздействию  повышенной  влажности  до

95 % при температуре от 15 до 35

0

С без конденсации влаги.

1.2.19  Преобразователи  по  защищенности  от  воздействия  окружающей  среды

(пыли и воды) соответствуют исполнению IР65 по ГОСТ 14254.

1.2.20  Преобразователи  являются  прочными  к  механическим  воздействиям,

соответствующим исполнению N4 по ГОСТ 12997.

1.2.21 Преобразователи удовлетворяют требованиям по электромагнитной

совместимости согласно ГОСТ Р 51649 и ГОСТ Р 51522, а именно:

1) преобразователи устойчивы к воздействию кондуктивных радиопомех

(наведенному радиочастотному полю в диапазоне частот от 0,15 до 80 МГц) в
соответствии с ГОСТ Р 51317.4.6, степень жесткости 2;

2) преобразователи устойчивы к воздействию электростатических разрядов в

соответствии с  ГОСТ Р 51317.4.2, степень жесткости 2 при контактном разряде и
степень жесткости 3 при воздушном разряде;

3) преобразователи устойчивы к воздействию наносекундных импульсных

помех в соответствии с ГОСТ Р 51317.4.4, степень жесткости 3;

4) преобразователи устойчивы к воздействию микросекундных импульсных

помех большой энергии в соответствии с ГОСТ Р 51317.4.5, степень жесткости 2 по
схеме «провод-провод» и степень жесткости 3 по схеме «провод-земля»;

5)  преобразователи  соответствуют  нормам  помехоэмиссии,  установленным

для класса А по ГОСТ Р 51318.22.

1.2.22  Преобразователи  в  транспортной  таре  являются  прочными  к

воздействию температуры от минус 50 до плюс 50

°С.

П р и м е ч а н и е  - Преобразователи  с  ЖКИ  в  транспортной  таре  является

прочными при температуре от минус 20 до плюс 50

°С.

1.2.23  Преобразователи  в  транспортной  таре  являются  прочными  к

воздействию  повышенной  влажности  воздуха (95±3) % при  температуре  от  плюс 15
до 35

°С.





23

1.2.24  Преобразователи  в  транспортной  таре  являются  прочными  к

воздействию вибрации по группе F3 по ГОСТ 12997, действующей в направлении,
обозначенном на таре манипуляционным знаком "Верх".

1.2.25  Габаритные  и  установочные  размеры  и  масса  преобразователей

приведены в приложении Е.

1.2.26 Параметры надежности
Надежность в условиях и режимах эксплуатации, установленных в настоящем

РЭ, характеризуется следующими значениями показателей надежности:

-



средняя наработка на отказ То - не менее 50000 ч;

-



среднее время восстановления - не более 8 ч;

-



средний срок службы - не менее 12 лет.

1.3 Состав изделия

1.3.1  Преобразователи  представляют  собой  моноблочную  конструкцию,

состоящую  из  проточной  части  и  электронного  преобразователя.  В  состав
преобразователей входят также комплект монтажных частей согласно приложению
В.

По требованию заказчика (за отдельную плату) могут поставляться  заглушка,

переходник  с  запорной  арматурой,  технологическая  вставка,  запасное  тело
обтекания  и  приспособление  для  демонтажа.  Также  по  отдельному  заказу  могут
быть поставлены: HART – коммуникатор Метран-650, HART – модем Метран-681 и
конфигурационная программа HART – Master.

1.4 Устройство и работа

1.4.1 Принцип работы преобразователей
В  преобразователях  реализован  вихревой  метод  измерения  расхода.  Этот

метод  основан  на  явлении  образования  вихрей  при  обтекании  неподвижного
твердого  тела  потоком  жидкости,  поочередно  срывающихся  с  противоположных
сторон тела и образующих вихревую дорожку Кармана.

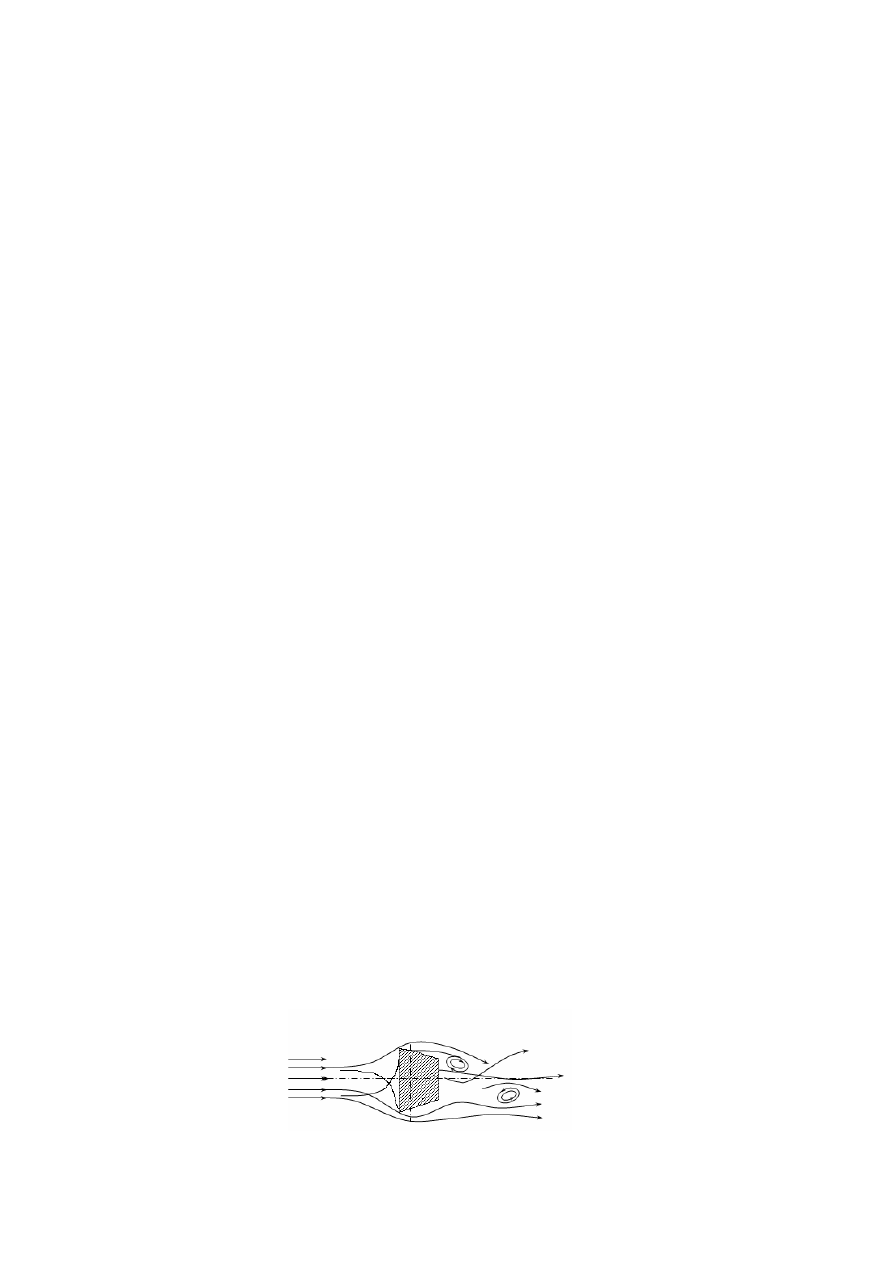

На рисунке 1.1 показано обтекание призмы потоком и образование вихрей.







             Рисунок 1.1
