Датчик расхода Метран 300-ПР. Руководство - часть 14





56

ПРИЛОЖЕНИЕ В

(Обязательное)

Код комплекта монтажных частей преобразователя

Таблица В.1

Перечень монтажных частей, входящих в комплект

Код

комплекта

монтажных

частей

Преобразователь исполнения А

Преобразователь исполнения В

К0

Прокладки

Прокладки

К1

Фланцы специального
исполнения, прокладки, гайки,
шайбы пружинные, шайбы
круглые, шпильки

Фланцы специального
исполнения, патрубки, прокладки,
гайки, шайбы пружинные, шайбы
круглые, шпильки

К2

Прямой участок (2Ду), прямой

участок (5Ду), прокладки, гайки,
шайбы пружинные, шайбы
круглые, шпильки

Фланцы, прямой участок (2Ду),

прямой участок (5Ду), прокладки,
гайки, шайбы пружинные, шайбы
круглые, шпильки

К3

Прямой участок (5Ду), прямой
участок (10Ду), прокладки, гайки,
шайбы пружинные, шайбы
круглые, шпильки

Фланцы, прямой участок (5Ду),

прямой участок (10Ду), прокладки,
гайки, шайбы пружинные, шайбы
круглые, шпильки

К4

Фланцы по ГОСТ12820

исполнения 1, прокладки, гайки,
шайбы пружинные, шайбы
круглые, шпильки

_____________________

П р и м е ч а н и я

1 Количество деталей, входящих в комплект монтажных частей, приведено в паспорте.

2 Для преобразователя исполнения В типоразмера Ду 25 мм код комплекта монтажных

частей не указывается. В комплект монтажных частей преобразователя исполнения В

типоразмера Ду 25 мм входят две муфты и две контргайки.

3 Преобразователи типоразмеров Ду250мм, Ду300мм имеют комплект

монтажных частей К0, К4.

57

ПРИЛОЖЕНИЕ Г

(Справочное)

Зависимость давления насыщенных паров воды от температуры

0

0,5

1

1,5

2

2,5

3

3,5

4

4,5

5

0

10 20 30 40 50 60 70 80 90 100 110 120 130 140 150

Р , кгс/см

нп

2

Т , С

0

Таблица Г.1

Продолжение таблицы Г.1

Т,

°С

1

5

10

20

30

40

50

60

70

Р

нп

, кгс/см

2

0,0067

0,0089

0,0125

0,0238

0,0432

0,0752

0,1257

0,2031

0,3177

Т,

°С

80

90

100

110

120

130

140

150

Р

нп

, кгс/см

2

0,4829

0,7149

1,0133

1,4608

2,0245

2,7544

3,6848

4,7597

Т- температура рабочей жидкости,

Р - абсолютное давление насыщенных паров воды в трубопроводе, МПа (кгс/см )

0

С

нп

2

58

ПРИЛОЖЕНИЕ Д

(Обязательное)

Габаритные и установочные размеры преобразователя

Рисунок Д.1 - Габаритные размеры преобразователя исполнения А

с импульсным выходным сигналом

106

109

93

Рисунок Д.1 - Габаритные размеры преобразователя исполнения А

с импульсным выходным сигналом

А

вариант

А

Н

В

59

Н

В

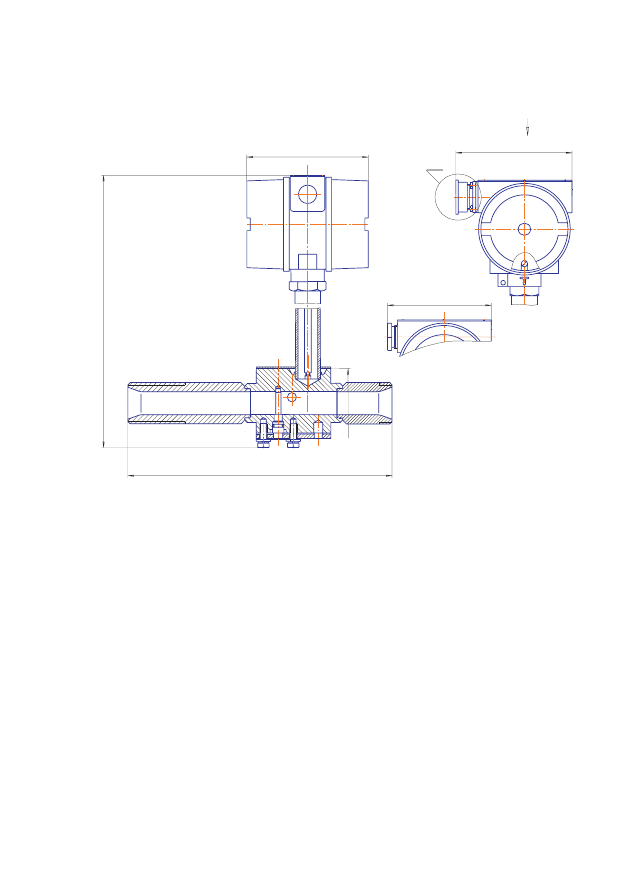

Рисунок Д.2 - Габаритные размеры преобразователя исполнения В

типоразмера Ду 25 мм с импульсным выходным сигналом

106

109

93

А

В

А

вариант

D

МЕТРАН

МЕТРАН
