верхнего предела или диапазона измерений. Эта погрешность нормируется при

температуре (23 2) С.

1.2.30 По отдельному требованию потребителя и за отдельную плату для датчиков

Метран-49-Ех, Метран-49-Вн может быть проведена дополнительная технологическая

наработка в течение 360 ч в соответствии с п. 6.3.2 ПБ-09-540.

1.2.31 Предельные значения (уровни ограничения) выходного сигнала в рабочем

диапазоне измеряемых давлений приведены в таблице 15.

±

°

Таблица 15

Код электрон-
ного преобра-

зователя

Выходной

сигнал, мА

Предельные значения выходного сигнала, мА

нижнее

верхнее

4-20

0-5

0-20

4-20

3,76±0,02

-0,075±0,02

-0,3±0,02

3,84±0,02

21,76±0,16

5,55±0,05

22,2±0,2

21,76±0,16

МП2, МП3

МП, МП1

1.2.32 Датчик имеет внешнюю кнопку для корректировки смещения характеристики

датчика (калибровка «нуля») от монтажного положения на объекте или статического

давления (для ДД), расположенную на корпусе электронного преобразователя.

1.2.33 Настройка и управление датчиков с кодом МП2, МП3 осуществляется

дистанционно при помощи управляющего устройства, поддерживающего HART-

протокол.

1.2.34 Настройка датчиков с кодом МП, МП1 осуществляется встроенными

средствами управления.

1.2.35 Датчики устойчивы к воздействию индустриальных радиопомех:

- по ГОСТ Р 51317.4.4 степень жесткости 3;

- по ГОСТ Р 51317.4.3 в полосе частот 80-1000 МГц, степень жесткости 3;

- по ГОСТ Р 51317.2 степень жесткости 4;

- по ГОСТ Р 51317.4.6 степень жесткости 3;

- по ГОСТ Р 50648 степень жесткости 5;

- по ГОСТ Р 50649 степень жесткости 5;

- по ГОСТ Р 50652 степень жесткости 5;

- по ГОСТ Р 51317.4.5 в комплекте с блоком фильтра помех (БФП), степень жесткости

2 при подаче помехи по схеме “провод-провод” и степень жесткости 3 при подаче помехи

по схеме “провод-земля”.

БФП может быть заказан вместе с датчиком или как запасная часть, если необходимо

оснастить уже работающий датчик. Если датчик был заказан с БФП, то он поставляется с

уже установленным блоком.

БФП не устанавливается на датчики взрывозащищенного исполнения Метран-49-

Ех.

Примечание - Уровень ВЧ-пульсаций в полосе частот свыше 10 к Гц и амплитуда

импульсов выходного сигнала датчиков длительностью менее 10 мс не нормируется.

1.2.36 Дополнительная погрешность датчиков, вызванная воздействием

индустриальных радиопомех (п. 1.2.35), выраженная в процентах от диапазона изменения

выходного сигнала, не превышает:

а) при воздействии радиочастотного электромагнитного поля (ГОСТ Р 51317.4.3):

±0,1% - для датчиков с кодом МП, МП2;

±0,4% - для датчиков с кодом МП1, МП3;

б) при остальных воздействиях - ±1%.

1.2.37 Датчики соответствуют нормам помехоэмиссии, установленным для класса Б

по ГОСТ Р 51318.22.

1.2.38 Время включения датчика, измеренное как время от включения питания

датчика до установления выходного сигнала с погрешностью не более 5% от

установленного значения, не более 2с при минимальном времени демпфирования.

1.2.39 Время восстановления выходного сигнала после прерывания питания на

время не более 20 мс - не более 5 мс.

26

1.3 Устройство и работа датчика
1.3.1 Датчик состоит из преобразователя давления (в дальнейшем - сенсорный блок)

и электронного преобразователя. Датчики различных параметров имеют

унифицированный электронный преобразователь.

Измеряемый параметр подается в камеру сенсорного блока и линейно преобразуется

в деформацию чувствительного элемента, вызывая при этом изменение электрического

сопротивления тензорезисторов тензопреобразователя, размещенного в сенсорном блоке.

Электронный преобразователь датчика преобразует это изменение сопротивления в

токовый выходной сигнал.

Чувствительным элементом тензопреобразователя является пластина из

монокристаллического сапфира с кремниевыми пленочными тензорезисторами

( с т р у к т у р а К Н С ) , п р оч н о с о е д и н е н н а я с м е т а л л и ч е с ко й м е м б р а н о й

тензопреобразователя.

1.3.2 Схема и описание работы датчиков изложены в настоящем разделе, описание

электронного преобразователя - в п. 1.3.4.

1.3.3 Схема датчиков моделей 9120, 9130, 9140,9220, 9230, 9240,9320, 9330, 9340,

9420, 9430, 9440 представлена на рисунке 1.

Измерительная мембрана приварена по наружному контуру к основанию датчика 2,

на котором установлен тензопреобразователь 3. Измерительная мембрана и

тензопреобразователь защищены от контакта с рабочей средой при помощи двух

разделительных мембран 4 и 5.

Межмембранные полости 6 и 7 заполнены кремнийорганической жидкостью;

наружные фланцы 8 и 9 образуют рабочие камеры датчика 10 и 11, герметизированные с

помощью прокладок 12.

Под действием разности давлений в рабочих камерах датчика происходит

перемещение жесткого центра измерительной мембраны, которое передаются через

гибкую связь 13 к упругому элементу тензопреобразователя, вызывая изменение

сопротивлений его тензорезисторов. Электрический сигнал от тензопреобразователя

передается через гермопроходник 14 по проводам 15 в электронный преобразователь 16.

Схема датчиков Метран-49-ДИ и Метран-49-ДИВ, моделей 9150, 9160, 9170, 9350

представлена на рисунке 2.

Сенсорный блок преобразователя состоит из корпуса 1, в верхней части которого

закреплен тензопреобразователь 2.

К нижней части корпуса приварена разделительная мембрана 3. Внутренняя часть

корпуса между мембраной 3 и тензопреобразователем 2 заполнена жидкостью.

К верхней части корпуса крепится электронный преобразователь 4.

Измеряемое давление воздействует на разделительную мембрану 3 и вызывает ее

прогиб. Давление через жидкость передается на измерительную мембрану

27

28

Р+

Р-

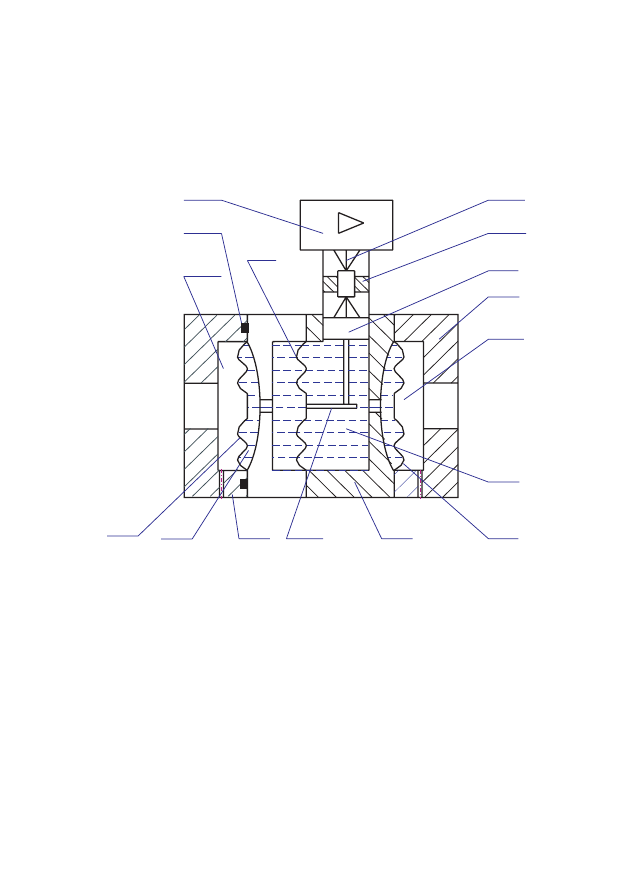

Рисунок 1

1

10

12

16

15

14

3

9

11

7

5

4

6

8

13

2
