Датчик давления Метран-43. Руководство - часть 7





29

3.36 По отдельномутребованию потребителя и за отдельну

ю платудля

датчиков Метран 43-Ех, Метран-43-Вн может быть проведена дополнительная
технологическая наработка в течении 360 часов в соответствии с п. 6.3.2. ПБ-09-
1540.

3.37 Предельные значения (уровня ограничения) аналогового выходного

сигнала для датчиков с кодом МП, МП1 в рабочем диапазоне измеряемых
давлений приведены в таблице 17.

Таблица 17

Код электронного
преобразователя

Выходной

сигнал, мА

Предельные значения выходного сигнала, мА

МП, МП1

4-20; 20-4

0-5, 5-0

0-20, 20-0

3,760

0,02

±

нижнее

верхнее

-0

±

,075

0,02

-0

±

,300

0,02

21

±

,76

0,16

5,55

0,05

±

22

±

,2

0,2

30

4.Комплектность

5 Устройство и работа датчика

4.1 В комплект поставки входят:
-датчик;
-техническое

описание

и

инструкция

по

эксплуатации

СПГК.406233.016 ТО - 1 экз.(при поставке на экспорт количество в соответствии с
договором поставки);

-паспорт СПГК.1528.000 ПС; паспорт СПГК.1528.000 01 ПС - 1 экз.(при

поставке на экспорт);

-методические указания по поверке МИ 4212-012-2001 - 1 экз.(при поставке

на экспорт количество в соответствии с договором поставки);

-комплект монтажных частей;
-выносное индикаторное устройство (согласно заказа);
-для датчиков со штепсельным разъемом - розетка 2РМ14КПН4Г1В1

(2РМТ14КПН4Г1В1) ГЕО.364.126 ТУ или 2РМ22КПН4Г3В1 (2РМТ22КПН4Г3В1В)
ГЕО.364.126 ТУ (согласно заказу);

-отвертка 1274.000.45 (1шт.);
- инструкция по настройке СПГК.5070.000.00 ИН.
4.1.1 По требованию заказчика в комплект поставки должны входить следую-

щие изделия, поставляемые за отдельную плату:

1) сосуды уравнительные конденсационные малые, типоразмер СУ-6,3 или

СУ-25 или СУ-40 в соответствии с заказом;

2) сосуды разделительные малые, типоразмер СУ-6,3 или СУ-25 или СУ-40 в

соответствии с заказом;

3) сосуды разделительные средние, типоразмер СУ-6,3 или СУ-25 или СУ-40

в соответствии с заказом;

4) диафрагма вида ДКС или вида ДБС - в соответствии с заказом;
5) блок высокого потенциала Метран-700-БВП по ТУ 4217-002-12580824-00-

в соответствии с заказом.

Датчик состоит из преобразователя давления (в дальнейшем - измеритель-

ный блок) и электронного преобразователя.

Датчики различных моделей имеют унифицированный электронный преоб-

разователь и отличаются лишь конструкцией измерительного блока.

В качестве чувствительного элемента в датчиках используются исполь-

зуются тензопреобразователи.

Измеряемый параметр воздействует на мембрану измерительного блока и

линейно преобразуется в деформацию чувствительного элемента, вызывая при
этом изменение электрического сопротивления тензорезисторов тензопреобразо-
вателя, размещенного в измерительном блоке.

-

31

Электронный преобразователь датчика преобразует это изменение сопро-

тивления в токовый выходной сигнал.

Чувствительным элементом тензопреобразователя является пластина

монокристаллического сапфира с кремниевыми пленочными тензорезисторами
(структура КНС), прочно соединенная с металлической мембраной тензопреобра-
зователя.

6.1 Схема датчика Метран-43 моделей 3133, 3143, 3131, 3141, 3141-01, 3233,

3243, 3231, 3241, 3331, 3341, 3341-01, 3535, 3545, представлена на рисунках 3, 4

Измерительный блок датчика состоит из корпуса 1, рычажного тензопреобра-

зователя 2, разделительной мембраны 3, жесткого центра со штоком 4, электро-
нного преобразователя 5, штуцера 6.

При измерении избыточного и гидростатического давлений моделей 3133,

3143, 3131, 3141, 3141-01, 3535, 3545 измеряемое давление Р воздействует на
мембрану3 и концентрируется на жестком центре. Усилие возникшее на жестком
центре, через шток 4 передается на рычаг тензопреобразователя 2. Перемещение
рычага вызывает деформацию измерительной мембраны тензопреобразовате-
ля. На измерительной мембране размещены тензорезисторы. Тензорезисторы
соединены в мостовую схему. Деформация измерительной мембраны вызывает
изменение сопротивления тензорезисторов и разбаланс мостовой схемы.
Электрический сигнал, образующийся при разбалансе мостовой схемы, подается
в электронный преобразователь 5. Электронный преобразователь преобразует
электрический сигнал от тензопреобразователя в стандартный токовый выходной
сигнал.

При изменении разрежения (мод. 3233, 3243, 3231, 3241) убывающее

давление перемещает мембрану3 в сторону

, противоположну

ю движению от

избыточного давления.

При измерении давления разрежения (мод. 3331, 3341,3341-01) с помощью

электронного преобразователя 5 устанавливается значение выходного сигнала в
соответствии с таблицей 9.

6.2 Схема датчиков Метран-43 моделей 3535-01, 3545-01,3536,3546, 3595,

3595-01 представлена на рис.5, 6 и отличается от схемы, показанной на рис.3 тем,
что избыточное давление (статическое) подводится к патрубку 6.

6.3 Схема датчика Метран-43-ДИ моделей 3153, 3156, 3163, 3173, 3175, 3196,

3196-01, 3196-02 представлена на рис. 7, 8, 9.

Измерительный блок преобразователя состоит из корпуса 1, в верхней части

которого закреплен тензопреобразователь 2.

К нижней части корпуса приварена разделительная мембрана 3. Внутренняя

часть корпуса между мембраной 3 и тензопреобразователем 2 заполнена
жидкостью.

6 Устройство и работа составных частей

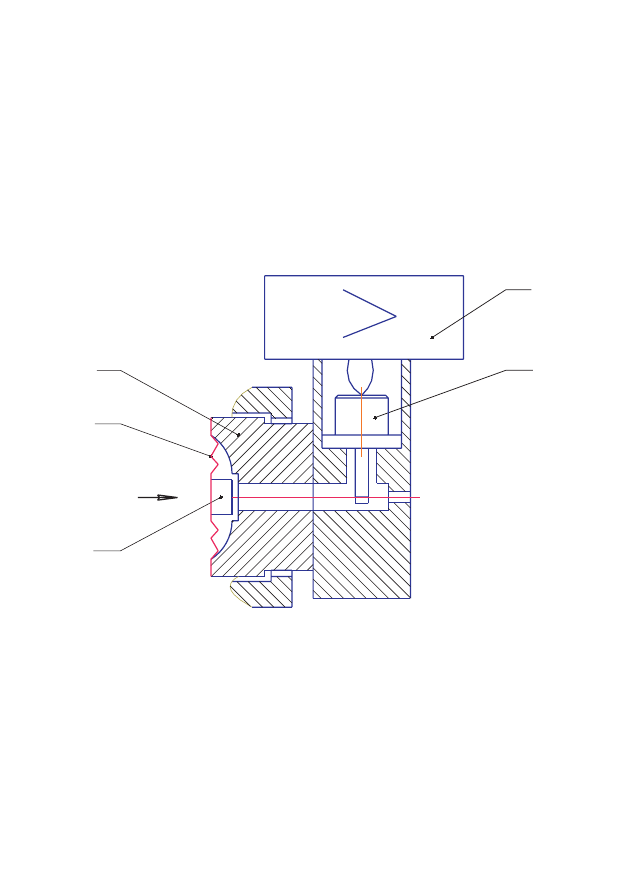

СХЕМА ДАТЧИКОВ МЕТРАН-43

МОДЕЛЕЙ 3133,3143 ДИ

3233,3243 ДВ

3535,3545 ДГ

Р

5

1

2

3

4

Рисунок 3

32
