Метран-22. Руководство - часть 19





A

Б

Б

A

От соединительных линий

К датчику

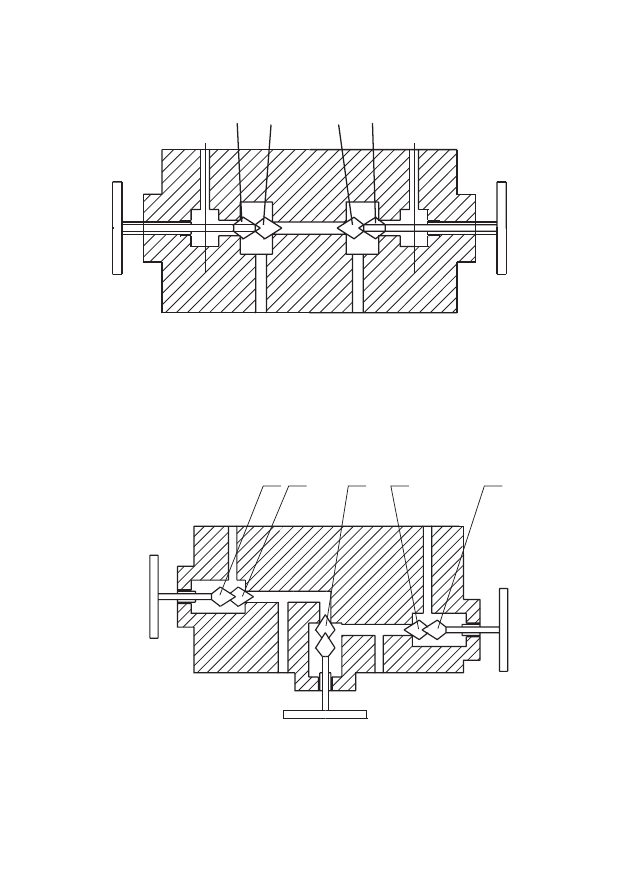

Рисунок 14 - Схема вентильного блока

_

_

_

_

+

+

+

+

Б

Б

А

А

А

От соединительных линий

К датчику

Рисунок 15 - Схема клапанного блока

II

III

I

77

заполнительная жидкость начинает вытекать через игольчатый клапан, его следует закрыть.

Для продувки камер датчика и слива конденсата во фланцах измерительного блока

имеются игольчатые клапаны, ввернутые в пробки.

Продувку соединительных линий производить через датчик не допускается.

Продувку рабочих камер датчика и слив конденсата из них производить следующим

образом:

1) закройте оба вентиля вентильного блока или вентили I и II клапанного блока;

2) приоткройте игольчатые клапаны, расположенные на фланцах измерительных

блоков;

3) производите продувку или слив конденсата, для чего плавно поверните рукоятку

вентиля «плюсовой» камеры на 0,5-1 оборот против часовой стрелки, находясь вне зоны

продувки или слива конденсата;

4) закройте игольчатые клапаны;

5) включите датчик в работу.

Контроль значения выходного сигнала должен производиться с помощью

миллиамперметра или вольтметра постоянного тока, подключенного к выходной цепи

датчика.

Контроль значения выходного сигнала датчика с кодом АП может производиться также

с помощью миллиамперметра постоянного тока, подключенного к клеммам “Тест” 1 и 2

электронного преобразователя (рисунок 9).

При выборе миллиамперматра необходимо учитывать, что падение напряжения на

нем не должно превышать 0,1 В.

Внимание! Подключение миллиамперметра к клеммам 1 и 2 (рисунок 9) допускается

только проверки правильности полярности подключения.

78

2.6 Измерение параметров, регулирование и настройка
2.6.1 Датчики с аналоговым электронным преобразователем настраиваются в случае:

- перенастройки на другой диапазон измерения;

- установки «нуля» со смещением не 2% и более от диапазона

измерений;

- ремонта.

Настройкудатчика с кодом электронного преобразователя АП производится

следующим образом:

1. Установите датчик в рабочее положение (п. 2.4).

2. Отвернув крышку электронного преобразователя 5, освободите доступ к корректору

«нуля» 3 и «диапазона» 4 (рисунок 9).

3. Соберите схему, указанную в МИ 4212-012-2001.

4. Включите питание, выдержите датчик во включенном состоянии 30 минут (время

прогрева электронного преобразователя).

5. Установите значение выходного сигнала, соответствующее нижнему предельному

значению измеряемого давления. Для этого подайте на датчик давление, равное 70-80% от

верхнего предела измерений и после сброса этого давления подайте нижнее предельное

значение измеряемого давления. Установите начальное значение выходного сигнала с

помощью корректора «нуля» 3.

6. Настройте диапазон изменения выходного сигнала, для чего увеличьте

изменяемое давления от верхнего предельного значения и установите с помощью

корректора «диапазона» 4 соответствующее ему предельное значение выходного

сигнала. Корректировку«нуля» и «диапазона» производить отверткой, имеющей длину

стержня не менее 35 мм и ширинулезвия 1,5-2 мм.

7. Уменьшите измеряемое давление до нижнего предельного значения и с помощью

корректора «нуля» 3 вновь установите значение выходного сигнала, соответствующее этому

давлению.

8. Выполните операции по п.п 5, 6, 7 несколько раз, пока предельное значение

выходного сигнала (нижнее и верхнее) не будет установлено с требуемой точностью.

9. Поставьте на место крышку5.

10. Проверьте основную погрешность датчика в соответствии с указаниями п. 2.7.

В случае если датчик был в эксплуатации, перед настройкой и проверкой

рекомендуется продуть полости воздухом.

2.6.2 Перенастройка датчика с кодом электронного преобразователя АП на другой

диапазон измерений производиться с помощью элементов ступенчатой (трех перемычек П)

и плавной (корректора «нуля» 3 и «диапазона» 4) регулировок (рисунок 9).

Ориентировочные положения контактов переключателя указаны в таблице 22.

Перестановка перемычек производиться в процессе настройки датчиков.

Таблица 22

79

Ориентировочные значения требуемого диапазона

измерения от наибольшего диапазона измерений

для данной модели датчика, %

Положения трех перемычек

переключателя

1

_

_

_

_

_

_

_

_

_

_

_

_

_

_

+

+

+

+

+

+

+

+

+

_

_

_

+

+

+

+

+

+

+

_

+

+

2

3

4

5

6

14-25

20-33

25-45

33-66

50-80

80-100

Примечания:

1. Знак «+» - контакт замкнут (перемычка установлена), знак «-» - контакт разомкнут

(перемычка отсутствует).

2. При установке перемычек следует избегать чрезмерных усилий во избежание

повреждений переключателя и плат электронного преобразователя.

3. Если положение перемычек П не обеспечивает достижение заданного диапазона

измерения выходного сигнала, поменяйте положение перемычек на соответствующее

соседнее.

2.6.3 Настройка датчика с микропроцессорным электронным преобразователем.

Контроль и настройкупараметров, выбор режимов работы, калибровкудатчиков с МП,

МП1 проводить согласно инструкции по настройке СПГК.5070.000.00 ИН.

2.7 Проверка технического состояния

Проверка технического состояния датчиков производится после их получения (входной

контроль), перед установкой на место эксплуатации, а также в процессе эксплуатации

(непосредственно на месте установки датчика и в лабораторных условиях).

При проверке датчиков на месте эксплуатации, как правило, проверяется и

корректиру

ется выходной сигнал, соответству

ющий нижнемупредельномузначению

измеряемого параметра (п.2.5.3), проверка герметичности осуществляется путем

визуального осмотра мест соединений, а проверка работоспособности контролируется по

наличию изменения выходного сигнала при изменении измеряемого параметра.

При входном контроле, перед установкой в эксплуатацию, в процессе эксплуатации в

лабораторных условиях по мере необходимости следует проводить корректировку

выходного сигнала в соответствии с п. 2.5.3 и разделом 2.6.

Дальнейшая проверка осуществляется в соответствии с методикой поверки,

изложенной в МИ 4212-012-2001.

Для датчиков с кодом электронного преобразователя АП, укомплектованных

индикаторами, при необходимости, допускается корректировка значений выходного сигнала

индикатора, соответствующих нижнемупредельномузначению измеряемого параметра -

корректор “нуля” ( см. рис. 9) и верхнему пределу измерения - корректор “диапазона” (см. рис.

9).

Периодическая поверка производится в сроки, установленные предприятием-

потребителем в зависимости от условий эксплуатации и требуемой точности выполнения

измерений, но не реже одного раза в два года (для датчиков с кодом электронного

преобразователя АП) и не реже одного раза в три года (для датчиков с кодом электронного

преобразователя МП, МП1).

80
