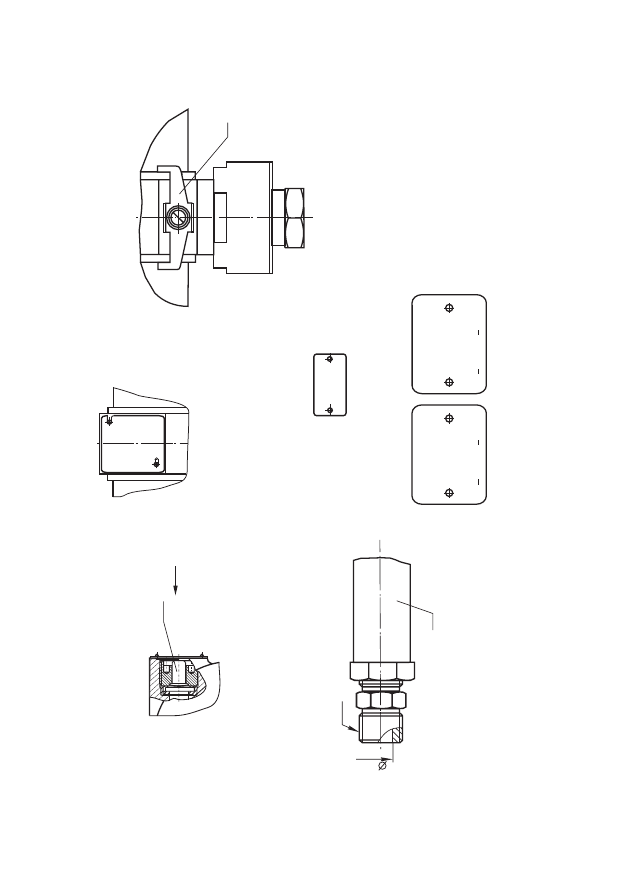

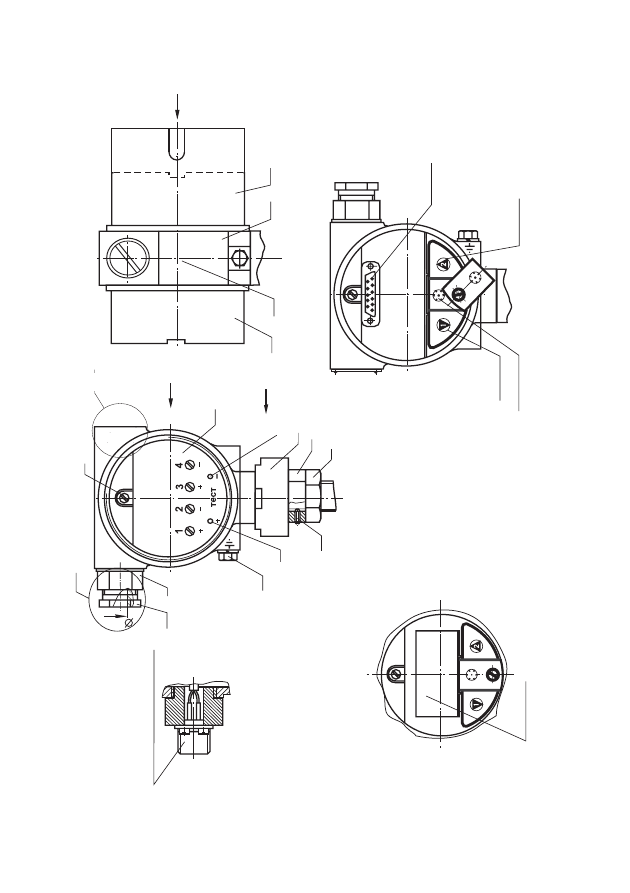

преобразователя и подключено к плате микропроцессорного электронного преобразователя (датчик с кодом МП1). Индикаторное устройство может быть выполнено в виде отдельного устройства - выносной индикатор (ВИ) и подключаться с помощью разъема (рисунок 10). На дисплее индикатора датчика с кодом МП1 или на дисплее индикатора в режиме измерения давления отображается еличина измеряемого давления в цифровом виде, в утановленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала. При установлении в датчике процентов от диапазона изменения выходного сигнала в режиме измерения на дисплее индикатора каждые 3 с выводятся поочередно выходные значения либо в процентах от диапазона изменения выходного сигнала, либо в физических единицах. Электрическая схема электронного преобразователя АП, МП, МП1 позволяет осуществлять контроль выходного сигнала без разрыва сигнальной цепи. Цепь для подключения контрольного прибора выведена на клеммы «Тест» 1 и 2 (рисунки 9, 10). Контроль выходного сигнала для датчиков с кодом электронного преобразователя АП осуществляется с помощью миллиамперметра. Контроль выходного сигнала для датчиков с кодом электронного преобразователя МП, МП1 осуществляется с помощью вольтметра, максимальномувыходномусигналу(20 мА или 5 мА) соответствует напряжение 200 мВ. Погрешность выходного сигнала при контроле без разрыва сигнальной цепи не более 2%. 1.3.19 Для повышения устойчивости датчиков к воздействию импульсных электромагнитных помех большой энергии микропроцессорные датчики исполнения АС укомплектовываются дополнительным фильтром (блоком фильтра помех - БФП), который устанавливается на колодку внешних подключений. БФП ограничивает все поступающие на датчик напряжения на уровне 65-70 В, поэтому проверка сопротивления изоляции датчика должна выполняться напряжением не более 50 В. в с 57 |
