•  запрещается  помещать  на  грузоприемную  платформу  (далее  ‐  платформу)

груз,  вес  которого  превышает  Мах  весов,  а  габаритные  размеры  превышают
размер платформы;

•  включать весы только в сеть переменного тока напряжением 220 В (50 Гц);
•  весы должны быть установлены на устойчивом основании;
•  платформа и взвешиваемый груз не должны касаться посторонних предметов;
•  не допускать ударов по платформе весов (не бросать груз на весы);
•  не подвергать весы одностороннему нагреву или охлаждению.


2. Подготовка весов к работе
2.1. Сборка весов
2.1.1.  Перед  началом  работы  весы  необходимо  распаковать  и  проверить
комплектность (табл. 3).
2.1.2. Схема весов представлена на рисунке 2.


1

6

3

2

3

17

1

4

3

15

12

14

6

9

13

5

10

7

9

8

16

невские  весы

кг

П+

T

0

СЕТЬ

Max:  150

Min: 400     d=20

кг

г

г

ВСП-150/20-5С.1

Т

С

F

U S

E

11

П+





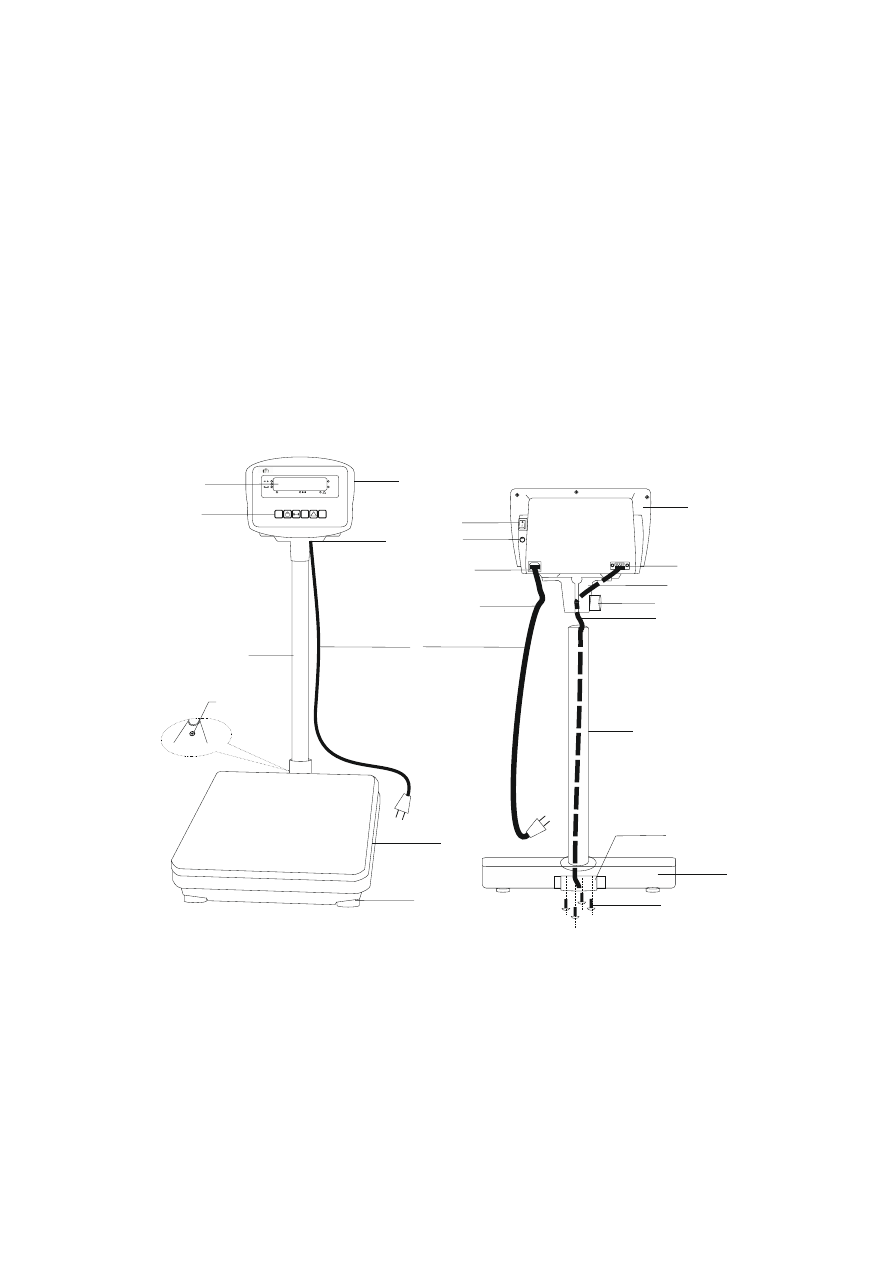

Рис. 2. Схема весов ВСП‐8КС

1. Платформа
2. Кабель
3. Стойка
4. Нижний кронштейн
5. Комплект крепления стойки к нижнему
кронштейну
6. Показывающее устройство
7. Верхний кронштейн

9. Разъем для кабеля 2
10. Разъем для сетевого шнура
11. Тумблер включения весов
12. Сетевой шнур
13. Устройство индикации
14. Кнопки управления
15. Регулировочные ножки
16. Ампула пузырькового уровня

6

8. Винт крепления кронштейна к стойке

 (в некоторых моделях отсутствует)
17. Предохранитель

2.1.3.  Закрепить  нижний  кронштейн  4  на  платформу  1  с  помощью  комплекта
крепления 5. При этом пропустить кабель 2 через кронштейн 4.
2.1.4. Установить платформу 1 на ровную поверхность.
2.1.5. Пропустить кабель 2 через стойку 3.
2.1.6. Вставить стойку 3 в нижний кронштейн 4 и закрепить комплектом крепления
5.
2.1.7.  Пропустить  кабель  2  через  верхний  кронштейн  7  и  закрепить  показывающее
устройство 6 с кронштейном на стойке болтом 8.
2.1.8. Подсоединить кабель 2 к разъему 9. Проверить, чтобы кабель не был пережат
креплениями.
2.1.9.  При  помощи  регулировочных  ножек  15  выставить  весы  по  уровню  16  таким
образом, чтобы пузырек воздуха находился в центре ампулы (в некоторых моделях
ампула отсутствует). Нажимая на углы, убедитесь, что платформа весов не качается.

2.2. Индикация и кнопки управления показывающего устройства

Индикация показывающего устройства  представлена на рисунке 3.




Рис. 3. Индикация показывающего устройства



Светодиод

Назначение

0



индикация установки весов на ноль

Т

индикация функции тарирования



индикация стабилизации показаний

СЕТЬ

индикация подключения к сети



индикация  режима  контроля  массы
груза в заданном интервале



индикация счетного режима

П+

индикация функции суммирования





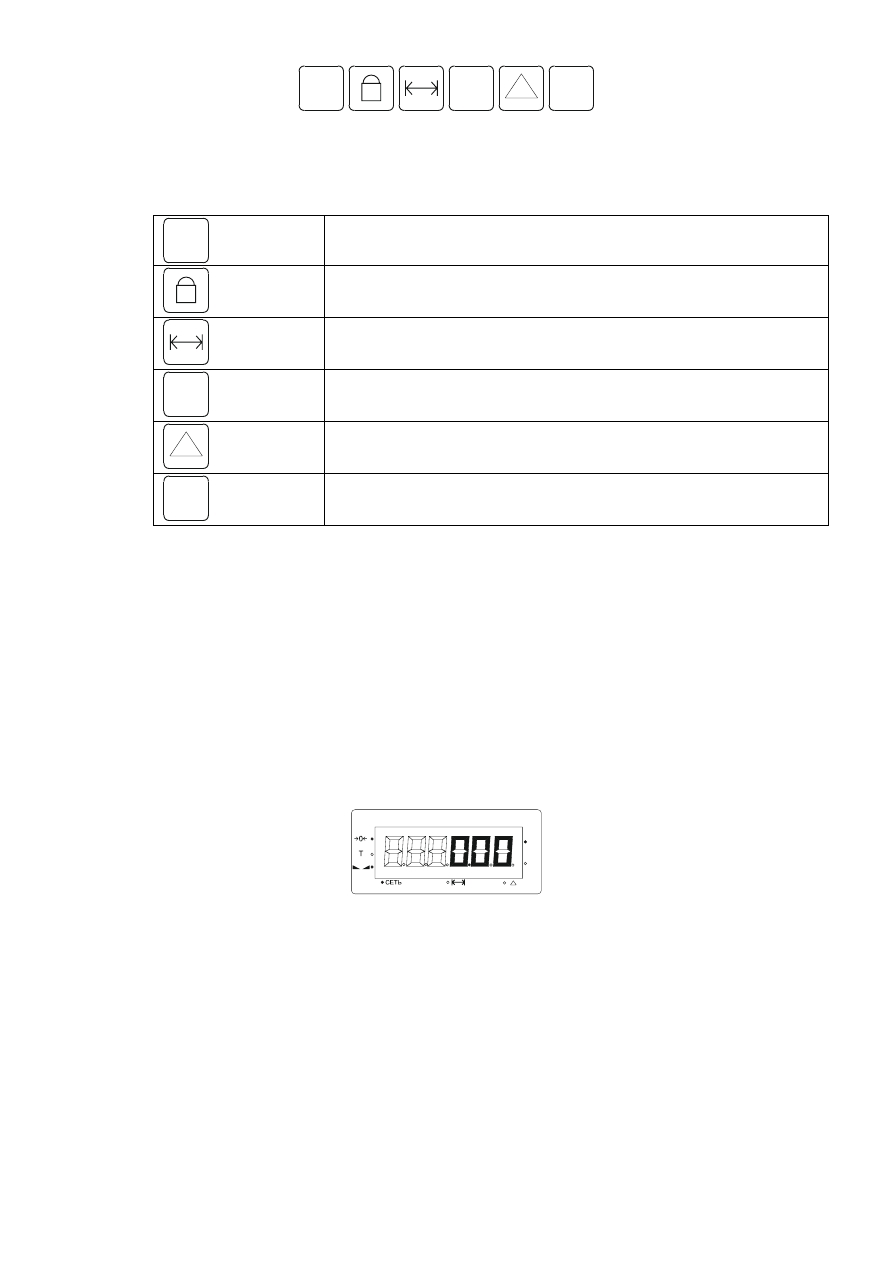

Кнопки управления показывающего устройства представлены на рисунке 4.



7

Т

С

П+





Рис. 4. Кнопки управления показывающего устройства




С



Сброс показаний



Удержание показаний




Режим определения массы груза в заданном
интервале

П+



Функция суммирования




Счетный режим


Т



Тара и подтверждение режимов






2.3. Включение и выключение весов

Внимание! Перед включением весов платформа должна быть пустой!
Автономное  питание  от  встроенного  аккумулятора  включается  тумблером  на

задней стенке корпуса показывающего устройства (рис. 2 поз.11). Для питания весов
от  сети  вставить  вилку  сетевого  шнура  в  розетку.  На  дисплее  загорится  индикатор
СЕТЬ.

Включить  тумблер  на  задней  стенке  корпуса  показывающего  устройства.

После включения весы войдут в режим автотестирования в виде последовательной
смены ряда символов.
По окончании теста на дисплее:

кг

кг

П+



Весы готовы к работе.


2.4. Эксплуатация аккумулятора

Показывающее  устройство  оснащено  аккумулятором  6  В/4  Ач.  Время  работы

весов  от  полностью  заряженного  аккумулятора  35  часов.  Заряд  аккумулятора
начинается сразу после включения показывающего устройства в сеть. При поставке
аккумулятор заряжен частично, поэтому его необходимо зарядить.

Для заряда аккумулятора включить вилку весов в сеть 220 В, 50 Гц. Засветится

индикатор СЕТЬ. Начнется зарядка аккумулятора. При использовании аккумулятора
в первый раз необходимо заряжать его в течение 20 часов.

Разрешается работа весов во время заряда аккумулятора.

8

Если  аккумулятор  не  используется  в  течение  длительного  времени,  следует

заряжать  его  в  течение  10‐12  часов  каждые  2  месяца,  либо  вынуть  его  из
индикатора.

Внимание!  В  весах  использовать  только  поставляемый  с  весами

аккумулятор.  Применение  других  аккумуляторов  может  привести  к  выходу
весов из  строя. Если зарядка аккумулятора не произведена должным образом,
это  отрицательно  скажется  на  эксплуатационных  характеристиках
аккумулятора.

3. Работа весов
3.1. Простое взвешивание
3.1.1.  Положить  груз  на  платформу.  На  дисплее  загорится  светодиод

  и

высветится масса груза. Снять показания с дисплея.
3.1.2. Снять груз с платформы. Дисплей обнулится, и загорятся светодиоды

0

 и

.

3.1.3. Весы готовы для следующего взвешивания.

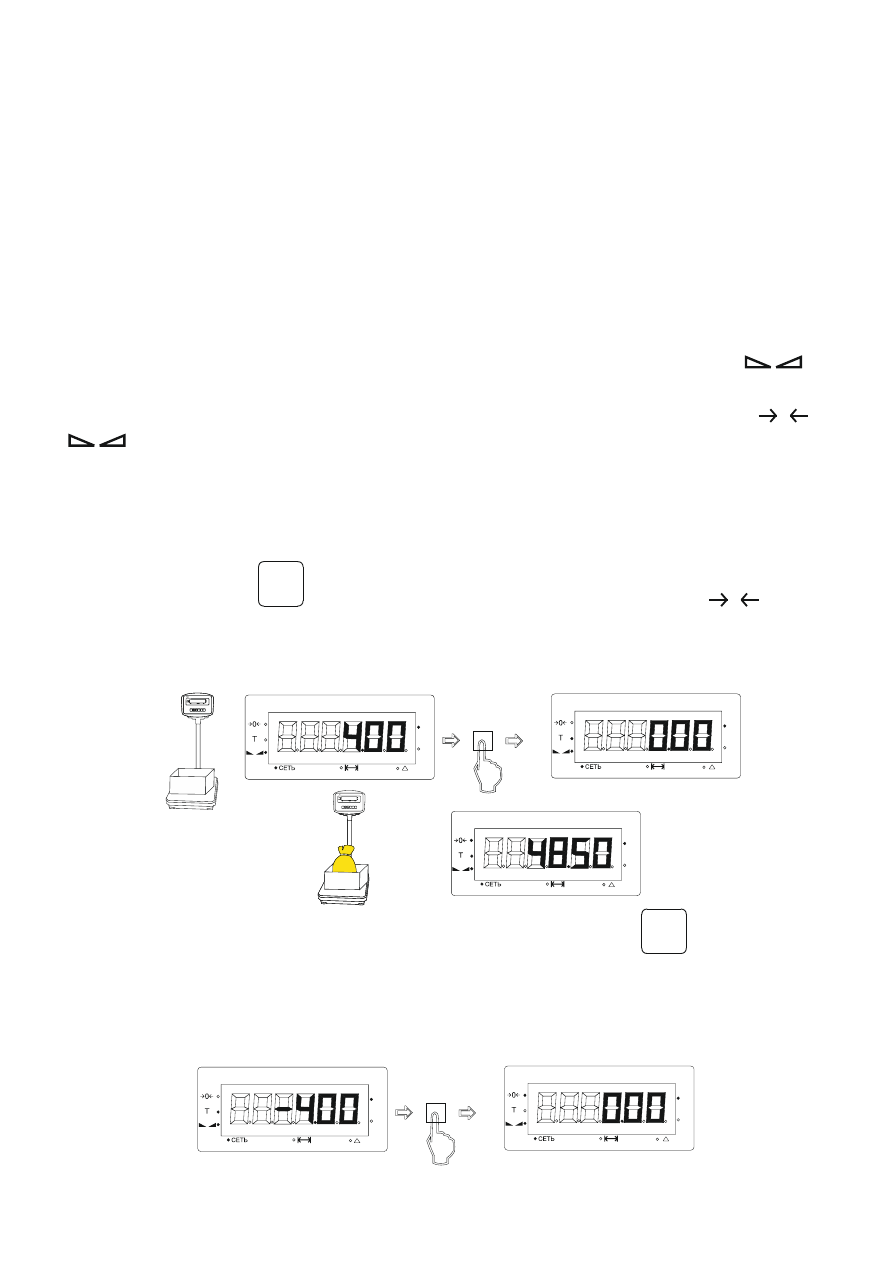

3.2. Взвешивание с использованием тары
3.2.1.Установить тару на платформу. На дисплее высветится масса тары.

3.2.2. Нажать кнопку

Т

. Дисплей обнулится и загорится светодиод

0

. Масса

тары занесена в память весов.
3.2.3. Положить груз в тару. На дисплее высветится масса нетто груза.
