Насосная станция AZE-4 (Н=660В/1140В). Руководство по эксплуатации - часть 1

Fabryka Pomp „POWEN” Sp. z o.o.
Фабрика Насосов „ПОВЕН” К. с о.о.

Технически - экксплуатационная документация

Насосная станция AZE- 4 (Н = 660 В/1140 В)

Г. Забже, декабрь 2003 г.

Настоящая техническо - эксплуатационная документация действительная для насосной станции AZE-4 (Н= 660/1140 В), которая была вырлднена согласно документации WC68.001/4 разработанной конструкционным бюро ЦМГ ,,КОМАГ” (CMG „КОМАО”).

Электрическая часть техническо - эксплуатационной документации DTR 68.00I/lb разработана на основании документации ЦМГ „KOMAG”.

Техническо - эксплуатационная документация ТЭД 68.001/16 (Н—660/1140 В)

относительно DTR 68.001/1 (основной) отличается введением необходимых изменений в области присспособления сё механической и электрической частей для питающего напряжения Н = 600/1140 В.
Производитель: Fabryka Pomp „POWEN” Sp. z o.o.

Фабрика Насосов „ПОВЕН” К. с о.о.

41 - 800 Забже, ул. Вольносци 318

тел. (+48 32) 777-5-777 факс. (+48 32) 777-5-760

Внимание:

Несоблюдение пользователем насосной станции правил и указаний содержащихся в настоящей Техническо - Эксплуатационной Документации освобождает производителя от всех обязанностей и гарантий.

П реду преаден ия:

Производительимеет право вводить изменения размеров и конструкции без уведомления пользователя.

Содержание

ЧАСТЫ - МЕХАНИЧЕСКАЯ...........................................................................................................6

1. Введение........................................................................................................................................6

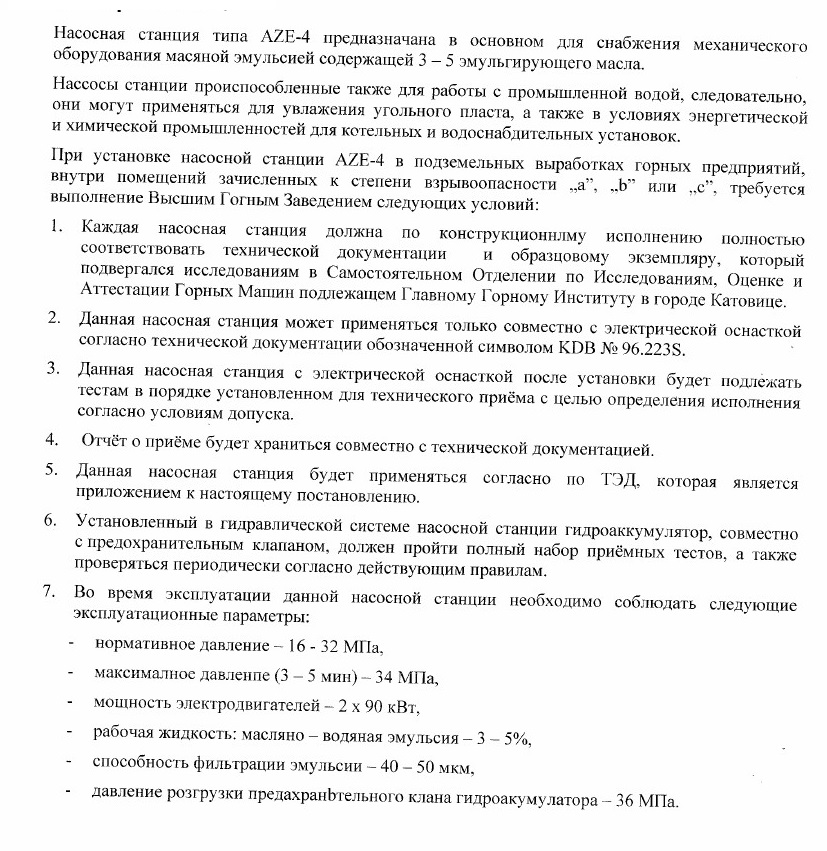

2. Применение..................................................................................................................................6

3. Техническая характеристика...................................................................................................8

3.1. Конструкция насосной станции.......................................................................................8

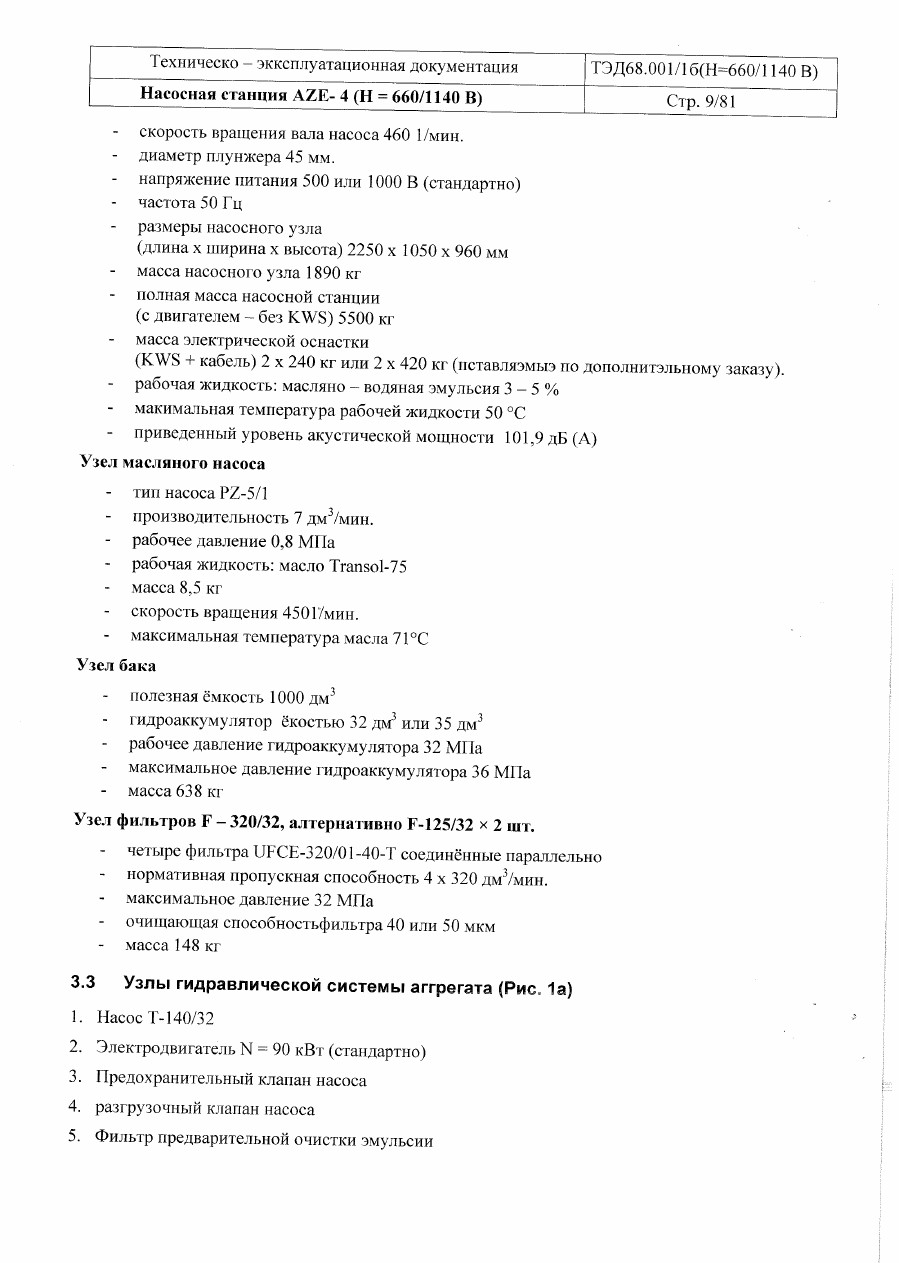

3.2. Стандартные технические данные насосной станции AZE-4.......................................8

3.3 Узлы гидравлической системы аггрегата (рис. 1 а)........................................................9

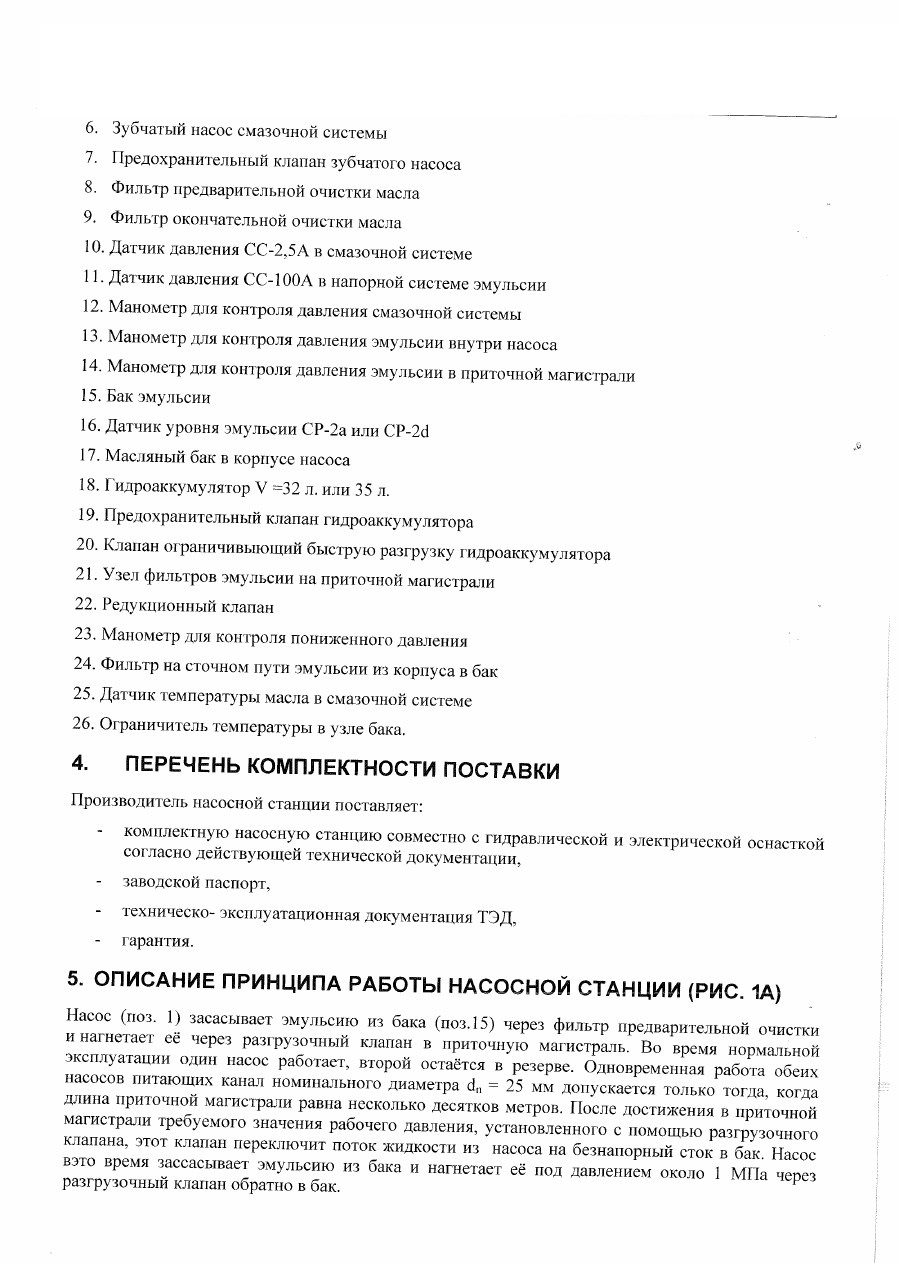

4. Перечень комплектности поставки.......................................................................................10

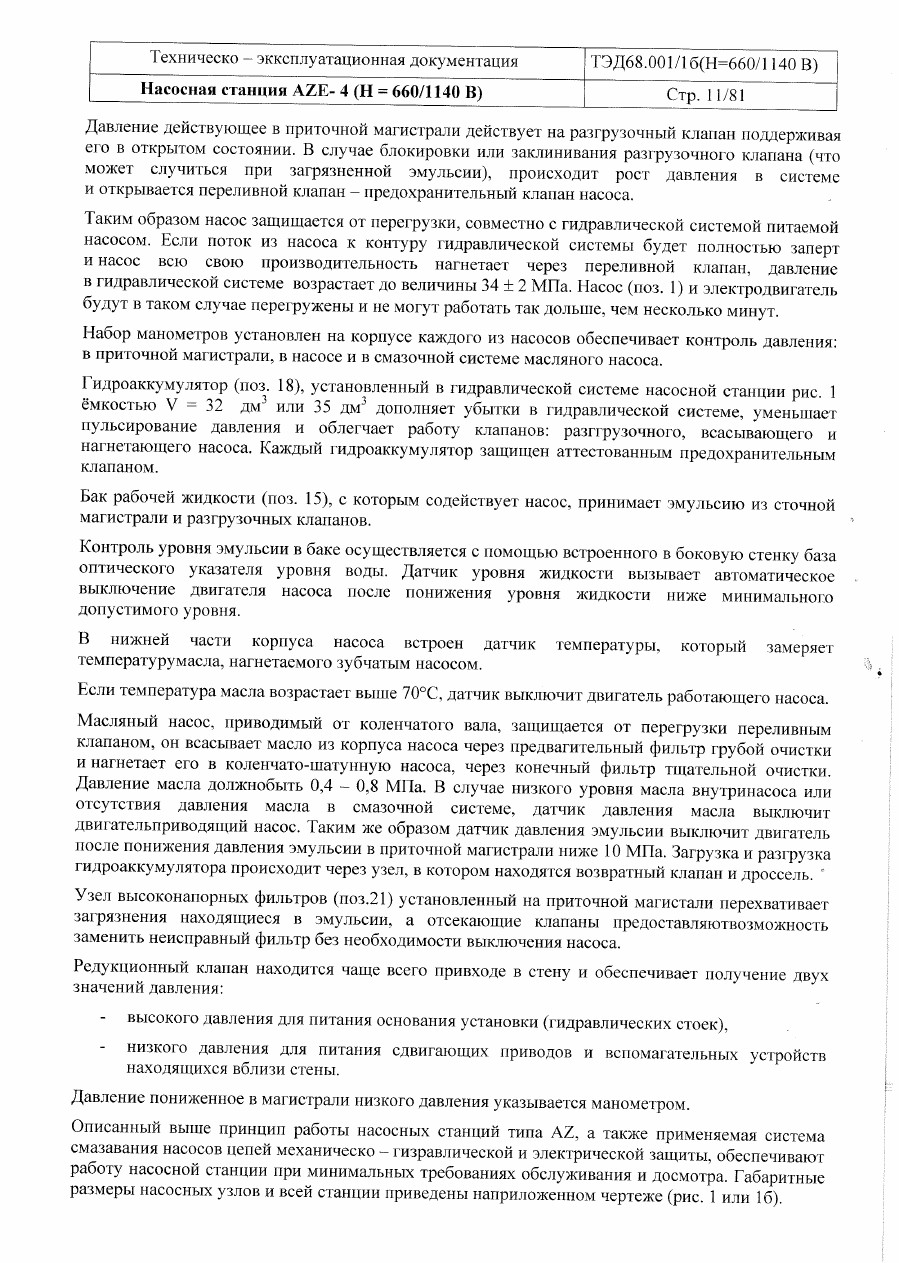

5. Описание принципа работы насосной сганцин (рис. 1а)..................................10

6. Описание конструкции блоков и узлов насосной станции...............................................12

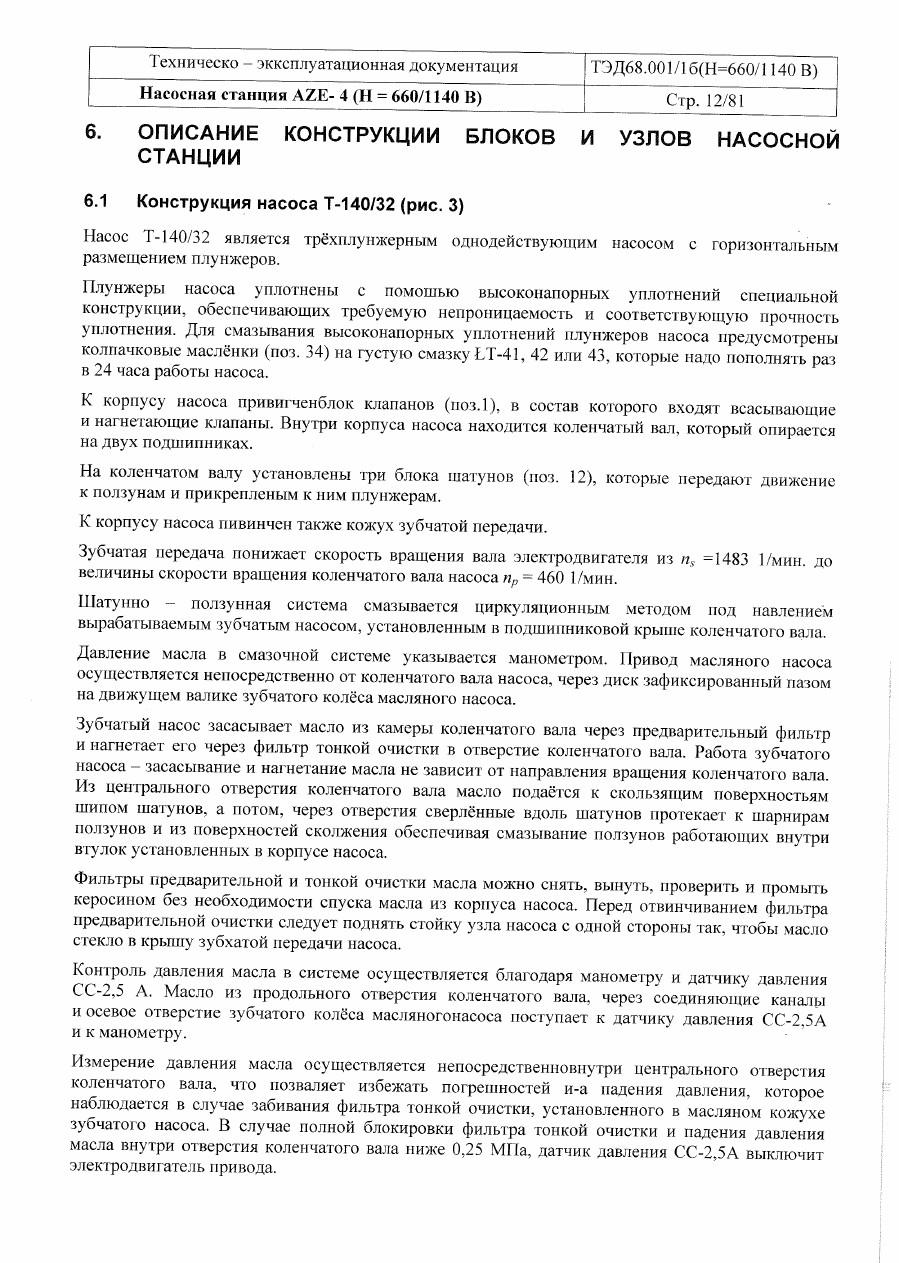

6.1 Конструкция насоса Т-140/32 (рис. 3)...........................................................................12

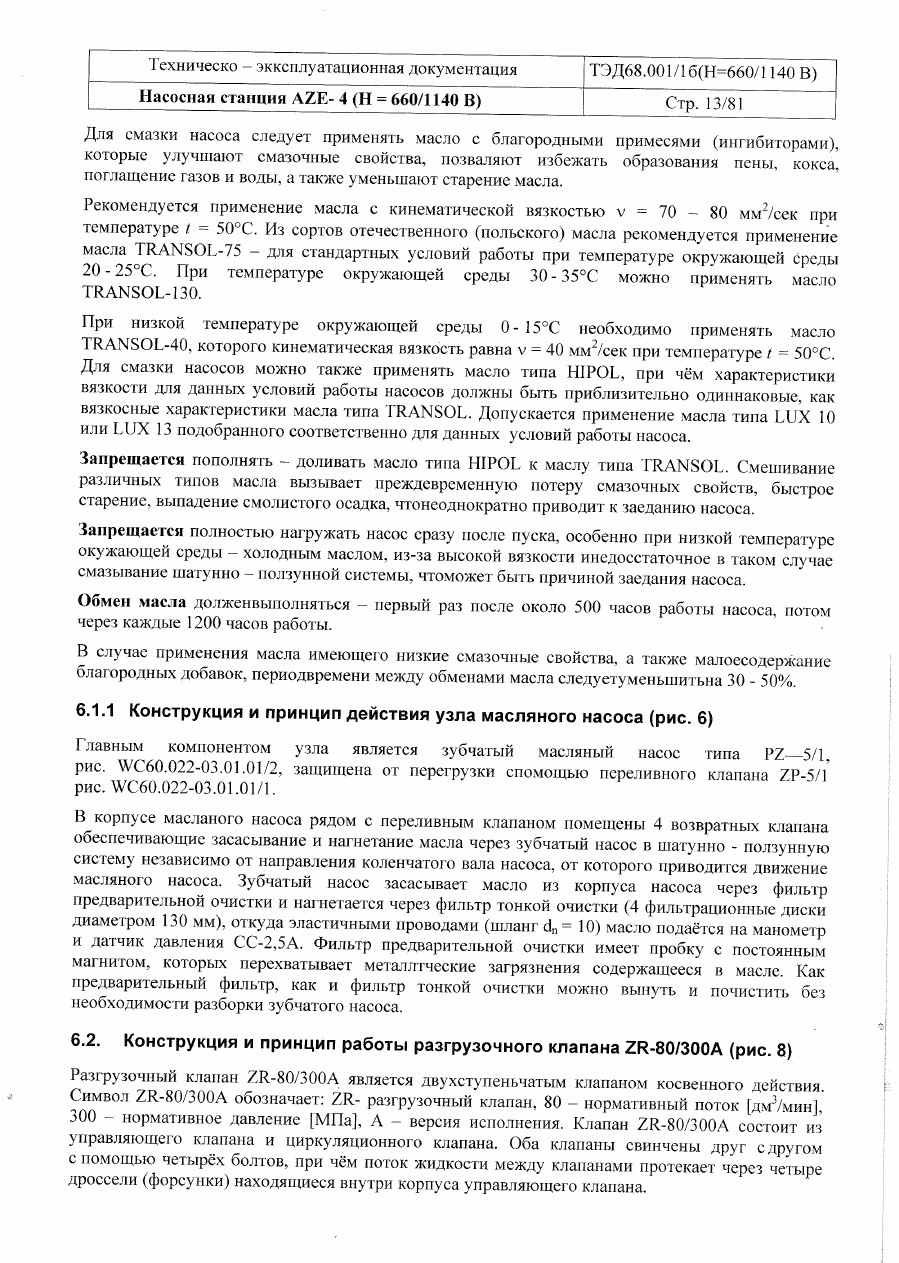

6.1.1 Конструкция и принцип действия узла масляного насоса (рис. 6)............................13

6.2. Конструкция и принцип работы разгрузочного клапана ZR80/300A (рис. 8)...........13

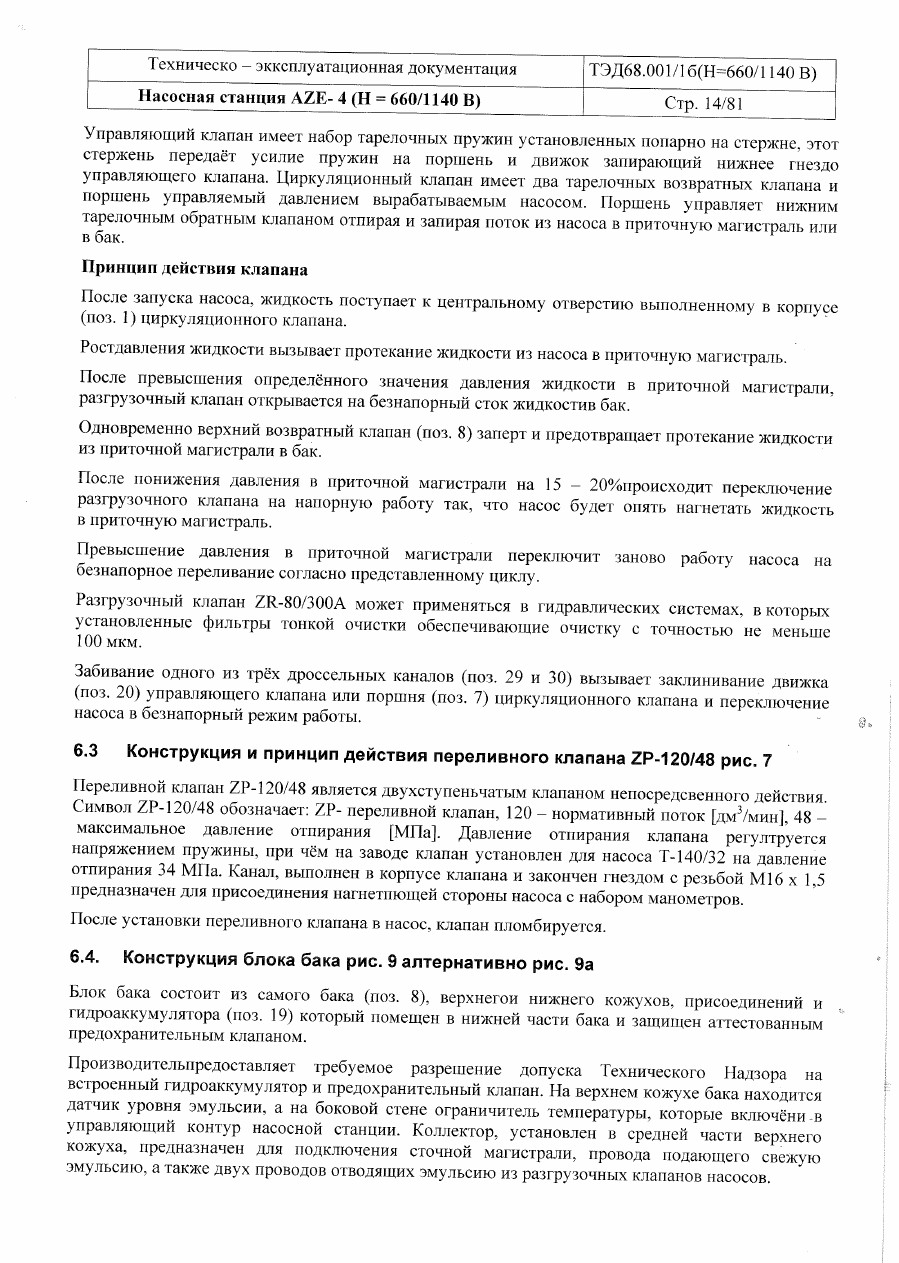

6.3 Конструкция и принцип действия переливного клапана ZP-120/48 (рис. 7).............14

6.4. Конструкция блока бака рис. 9 алтернативвно 9а........................................................14

6.5 Конструкция блока алтернативвного бака - рис. 9а....................................................15

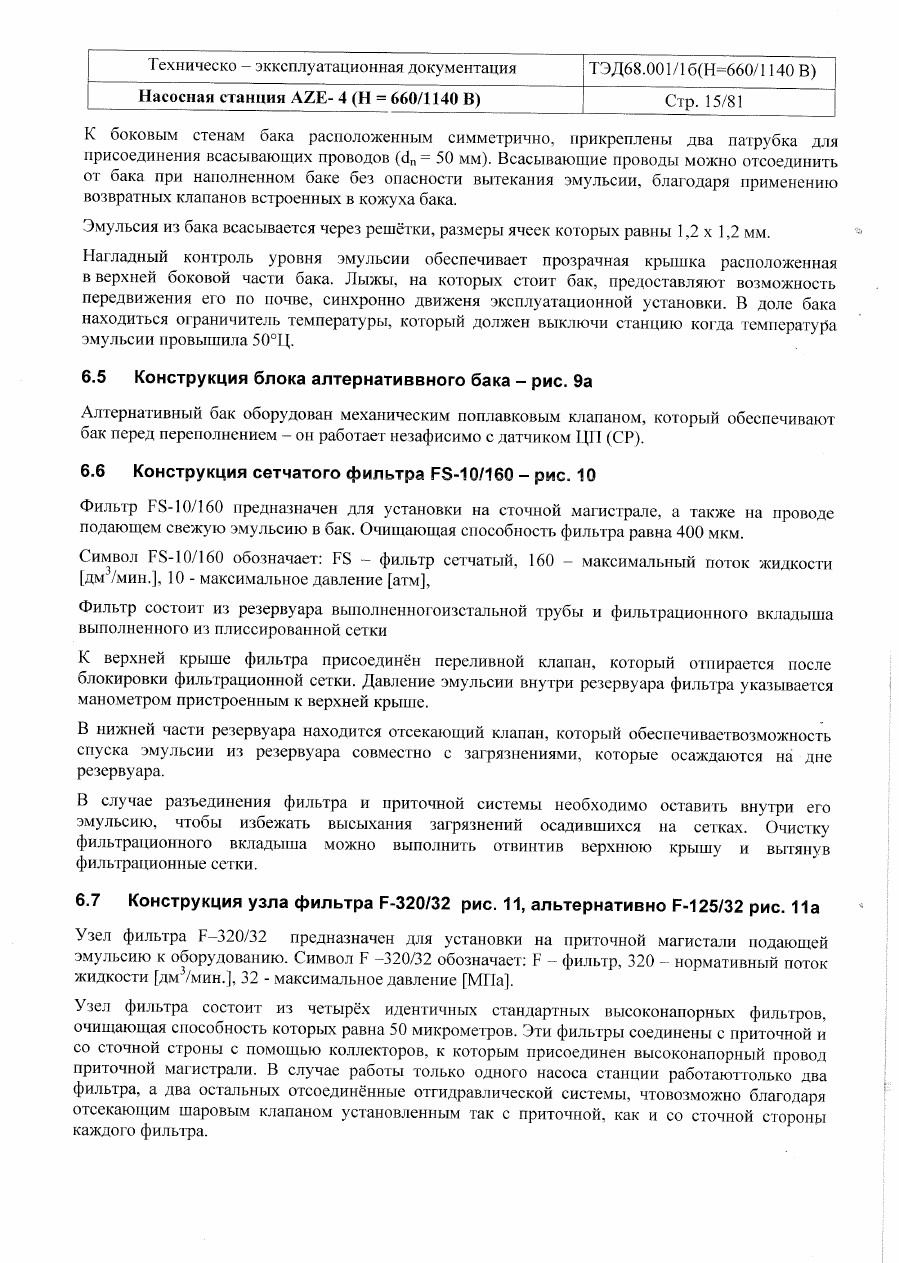

6.6 Конструкция сетчатого фильтра FS-10/160 - рис. 10..................................................15

6.7 Конструкция узла фильтра F - 320/32 - рис. 11...........................................................15

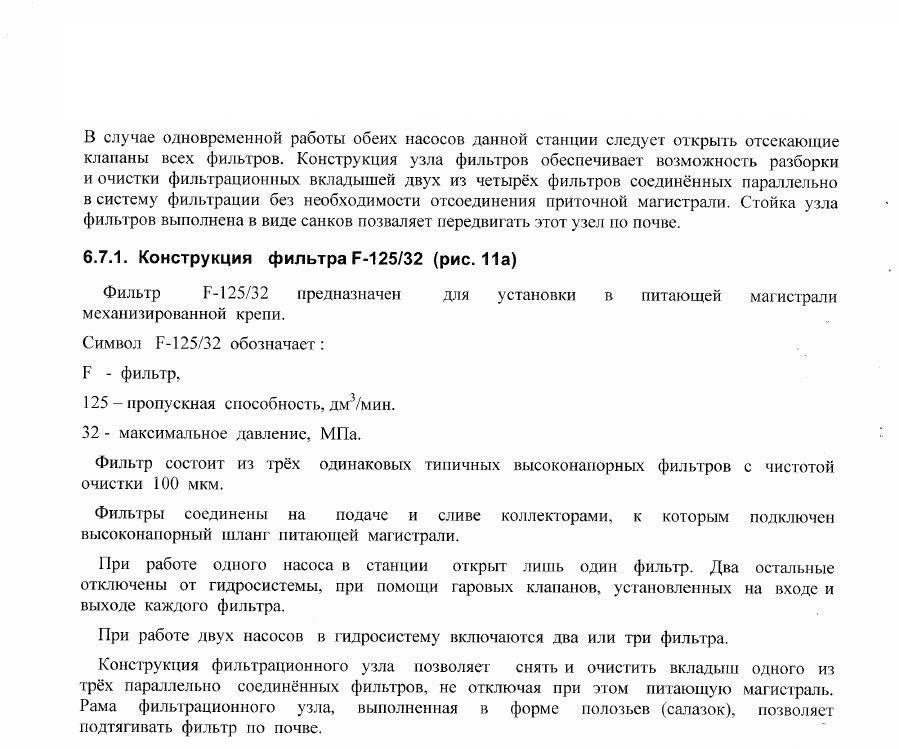

6.7.1. Конструкция узла фильтра альтернативно F- 125/32 рис.11а.....................................16

7. Обслуживание и эксплуатации...............................................................................................16

7.1 Общие положения...........................................................................................................16

7.2 Осмотр и проверочный пуск насосной станции...........................................................16

7.3 Отправление насосной станции на место работы........................................................17

7.4 Подготовка к пуску.........................................................................................................17

7.5 Контроль правильности работы насосной станции.....................................................18

7.6 Периодический осмотр...................................................................................................18

7.6.1. Еженедельный осмотр....................................................................................................18

7.6.2. Ежемесячный осмотр......................................................................................................18

8. Правила и указания но охране груда....................................................................................19

9. Неисправности во время работы насосной станции, их причины и способы

устранения....................................................................................................................................21

9.1 Типичные признаки неправильной работы насосной станции............................................21

9.2 Причины неправильной работы и способы их устранения.........................................21

10. Консервация и расконсервирование.....................................................................................22

10.1 Защитная смазка ТОМ....................................................................................................22

10.2 Г у стая смазка LT-41, LT-42 или f/Г-43.........................................................................22

10.3 11редохранительное моторное масло ANTYKOL-50 или ANTYKOL-N...................22

10.4 Способы расконсервирования........................................................................................23

11. Устранение неисправностей и ремонты...............................................................................23

11.1 Устранение неисправностей насосов пользователем....................................................23

11.2. Ремонт насоса..................................................................................................................25

11.2.1. Определение условий для ремонта насоса....................................................................25

11.3 Сборка насоса..................................................................................................................27

11.4 Испытания и приём насоса после ремонта...................................................................27

ЧАСТЬ II - ЭЛЕКТРИЧЕСКА.........................................................................................................29

1. Описание технического оборудования.................................................................................29

2. Перечень элементов электрооборудования..................................................................................29

3. Пиганне.......................................................................................................................................31

4. Монтаж электрооборудования...............................................................................................31

5. Обслуживание электрооборудования...................................................................................32

6. Требования техники безопасности и охраны т руда...........................................................32

7. Осмот ры н уход за элетрооборудованисм.............................................................................33

8. Встречаемые неисправности, их причины и способы устранения.................................33

9. Перечень элементов электрооборудования (согласно рис. 12)........................................34

ЧАСТЬ III - КАТАЛОГ ДЕТАЛЕЙ..................................................................................................37

1 Пречень элементов основных узлов......................................................................................37

Рис. 1. Насосная станция AZE-4 (рис. W68.001/4)......................................................................37

Рис. 2. Узел насоса Т-140/32 (рис. W60.037/2b)...........................................................................38

Рис. 3. Насос Т-140/32 (рис. W60.024/3b).....................................................................................39

Рис. 4. Клапанный блок (рис. W60.024-01a)................................................................................42

Рис. 5. Шатун (рис. W60.013-02c).................................................................................................42

Рис. 6. Узел маслонасоса (рис. W60.024-03/1).............................................................................43

Рис. 7. Переливной клапан ZP-120/48 (рис. С04-730Ь)...............................................................44

Рис. 8. Автомат разгрузки ZR-80/300A (рис. W65.111 /4а)..........................................................45

Рис. 9. Узел бака (алтернативно рис.9а )............................................................................................46

Рис. 10. Сетчатый фильтр FS-10/160 (рис. W69.020-2)...............................................................48

Рис. 11. Узел фильтра F-320/32 или F-125/32 рис. 11а................................................................49

1.2. Перечень быстроизншиваемых частей...................................................................................50

2. Ката.Ю1 овые чертежы основных узлов...................................................................................52

Рис. 1 Насосная станция AZE-4...................................................................................................53

Рис. 1а Гидравлическая схема насосной станции AZE-4...........................................................54

Рис. 16 Насосная станция AZE-4 (с алтернат. узлами бака и высоконапорн. филтра)...........55

Рис. 2 Узел насоса Т-140/32 (Н = 660/1140 В).............................................................................56

Рис. 3 Насос Т-140/32....................................................................................................................57

Рис. 4 Клапонный блок..................................................................................................................58

Рис. 5 Шатун...................................................................................................................................59

Рис. 6 Узел масляного насоса........................................................................................................60

Рис. 7 Переливной клапан ZP-120/48...........................................................................................61

Рис. 8 Автомат розгрузки ZR-80/300A.........................................................................................62

Рис. 9 Узел бака..............................................................................................................................63

Рис.9а. Узел альтернативного бака...............................................................................................64

Рис. 10 Сетчатый филтр FS-10/160...............................................................................................65

Рис. 11 Узел фильтра F-320/32........................................................................................................66

Рис. 11а Узел фильтра F-125/32 (алтернативный)........................................................................67

Рис. 12 Электрическое оборудование насосной станции AZE-4..............................................68

Рис. 13 Монтажная схема насосной станции AZE-4 (660/1140 В)...........................................69

Рис. 14 Схема электрическая принципиальная управления насосной станции AZE-4...................70

Рис. 15 Монтажная схема электрических соединений узла насоса Т-140/32 (660/1140 В) ...71

Рис. 16 Монтажная схема электрических соединений узла бака..............................................72

Рис. 17 Схема электрическая принципиальная управления насосной станции AZE-4

с пускателем ПВИ-250 - пример.......................................................................................73

Рис. 18 Характеристика работы насосов Т-140/32 .....................................................................74

3. Таблица свойств масел и самзок...............................................................................................75

4. Карга обязательных периодических текущих осмотров насосной станции AZE-4

пример.............................................................................................................................................77

5. Карта обязательных периодических еженедельных осмол ров насосной станции

AZE-4, пример...............................................................................................................................78

6. Карта обязательных периодических ежемесячных осмотров насосной станции

AZE-4 пример................................................................................................................................79

7. Карта обязательных периодических поквартальных и ежегодных осмотров

насосной станции AZE-4, пример..............................................................................................80

ЧАСТЬ I - МЕХАНИЧЕСКАЯ

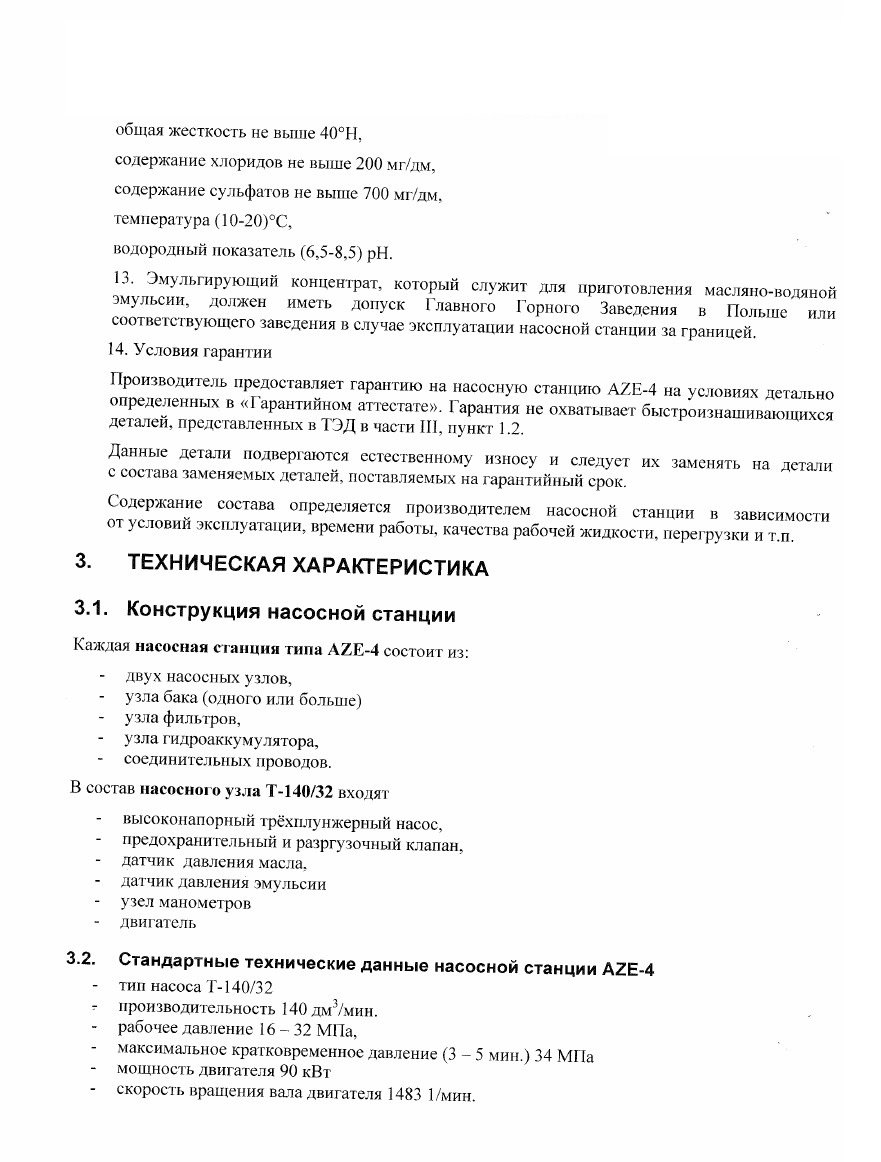

1. ВВЕДЕНИЕ

Символ насосной станции AZE-4 обозначает: А - аггрегат, Z - zasilaj^cy (приточный), Е - emulsyjny (эмульсию), число 4 обозначает очередное конструкционное решение.

2. Применение

8. Все сотрудники обслуживающие данную насосную станцию, как и работающие на рабочих местах вблизи поста её установки, должны иметь индивидуальные инструменты для защиты органов слуха (наушники), имеющие соответсвующие характеристики и акустический коэффициент полезного действия.

Гидроаккумулятор и работающий совместно с ним предохранительный клапан, должны иметь свои производственные номера, свидетельства допуска, свидетельства производителя содержащие данные относительно их экнкриментальных и рабочих параметров.

Набор документов, которые должны быть предъявлены производителем гидроаккумуляторов и предохранительных клапанов определяется техническими требованиями являющимися приложением к Постановлению Заведения Технического Надзора, которое определяет требования к производимым гидроаккумуляторам. Гидроаккумулятор и предохранительный клапан должны иметь пломбы в ненарушенном виде.

Гидроаккумулятор и предохранительный клапан могут быть введены в эксплуатацию только после технического приёма и получению разрешения на его эксплуатацию. Приём осуществляется экспертами уполномоченными Высшим Горным Заведением и имеющим допуски для оценки устройств работающих в подземельных горных предприятиях, а остальные установки (кроме подземельных горных предприятий) принимаются и допускаются к эксплуатации соответствующим органом технического надзора (согласно Указу о техническом надзоре от 21.12.2000 года. Вестник Законов № 122, поз. 1321) вместе с позднейшыми изменениями.

Технический приём гидроаккумулятора и предохранительного клапана допускающий их к эксплуатации проводится не месте у пользователя, согласно полномочиям для производсва присвоенным Заведением Технического Надзора.

9. Для каждой насосной станции будут вести: учет места и времени работы,

контроль состояния крепления крышки, закрывающей гидроаккумулятор в камере бака. В случае констатации дефекта крепления крышки, закрывающей гидроаккумулятор в камере бака, не разрешается на работу станции.

10. Все ремонты бака насосной станции AZE-4 можно вести на дневной поверхности шахты или в невоспламеняемой проветриваемой камере независимым током воздуха, находящимся в неметанных полях или в горных выработках, зачисляемых к помещениям степени «а» взрывоопасности метана.

11. Гидравлические гибкие шланги должны иметь допуск Главного Горного Заведения, т. е. должны быть предназначены для высокого давления, трудновоспламеняющиеся и андиэлектрические.

12. Вода, предназначена для изготовления эмульсии, должна быть: без взвеси, механических примесей, осветленная, бесцветная и без запаха. С точки зрения бактериологии должна соответствовать питьевой и хозяйственно водам согласно действующим в данный момент правилам. Вода, предназначена ;щя изготовления эмульсии, должна соответствовать следующим параметрам:

содержание .. 1 2 ..

//////////////////////////
