9.4.1 Настройка единиц измерения

Выберите   закладку  «Выбор   единиц   измерения»  (рисунок   9).   Чтобы

определить   текущие   единицы   измерения   выберите   команду  «Прочитать»
(рисунок 9, поз. 3). Для смены единиц измерения выберите из списка (рисунок 9,
поз. 1) нужные единицы измерения и выполните команду  «Записать»  (рисунок 9,
поз. 2).  Синим   цветом  отображаются  изменения,   не записанные  в  датчик.  Если
подключен неизвестный датчик, то выбор единиц измерения можно производить
из списка (рисунок 9, поз.1) в нем будут представлены все единицы измерения.

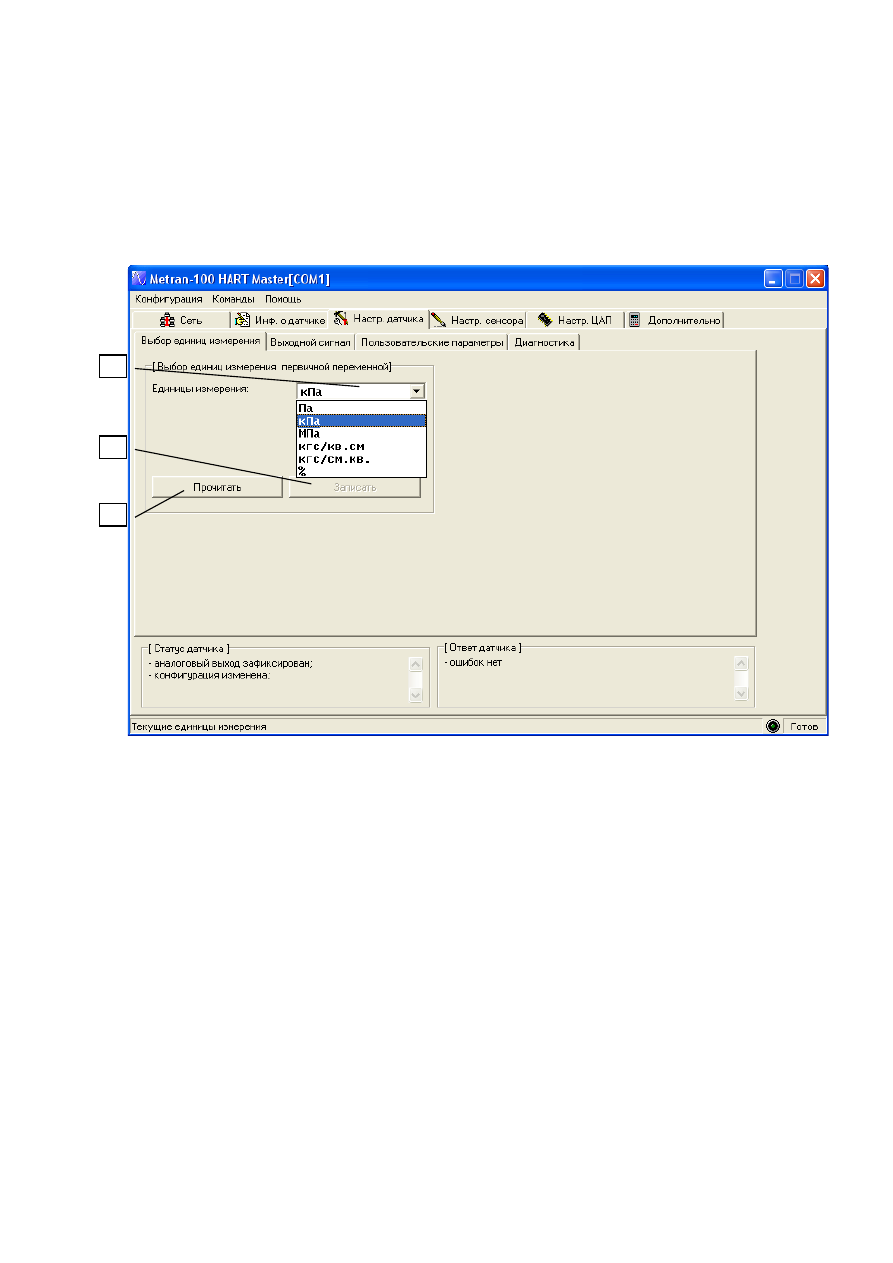

Рисунок 9 – Выбор единиц измерения

где, 1 – выбор единиц измерения; 2 – запись выбранных единиц измерения в

устройство; 3 – чтение настройки единиц измерения устройства;

9.4.2 Настройка параметров выходного сигнала

Выберите   закладку  «Выходной   сигнал»  (рисунок   10).   Чтобы   прочитать

настройки   параметров   выходного   сигнала   выберите   команду  «Прочитать»
(рисунок 10, поз. 4).

Пользователь может изменить следующие параметры:

1 Верхнюю и нижнюю границы диапазона измерений датчика (рисунок 10,

поз. 1),   путем   указания   числового   значения   в   текущих   единицах
измерений.   Для   определения   прямого   выходного   сигнала   (4…20   мА)
следует указать значение верхней границы большее, чем нижней границы.
Для   определения   инверсного   выходного   сигнала   (20…4   мА)   следует
указать значение верхней границы меньшее, чем нижней границы.

2 Тип передаточной функции (рисунок 10, поз. 2), путем выбора из списка.

1

2

3

3 Время усреднения (рисунок 10, поз. 3), путем указания числового значения

в секундах в диапазоне, указанном в документации на датчик.

Для записи изменений выполните команду  «Записать»  (рисунок 10, поз. 5).

Синим цветом отображаются изменения, не записанные в датчик.

Так же пользователь может получить информацию о типе сигнала тревоги

(нижний, верхний), состоянии режима защиты записи и состоянии монопольного
режима (off – отключен, on - включен). Об установлении режима защиты записи в
датчиках Метран-100 и Метран-280 -2 см. подробнее п.п. 9.8.3 и 9.9.3.

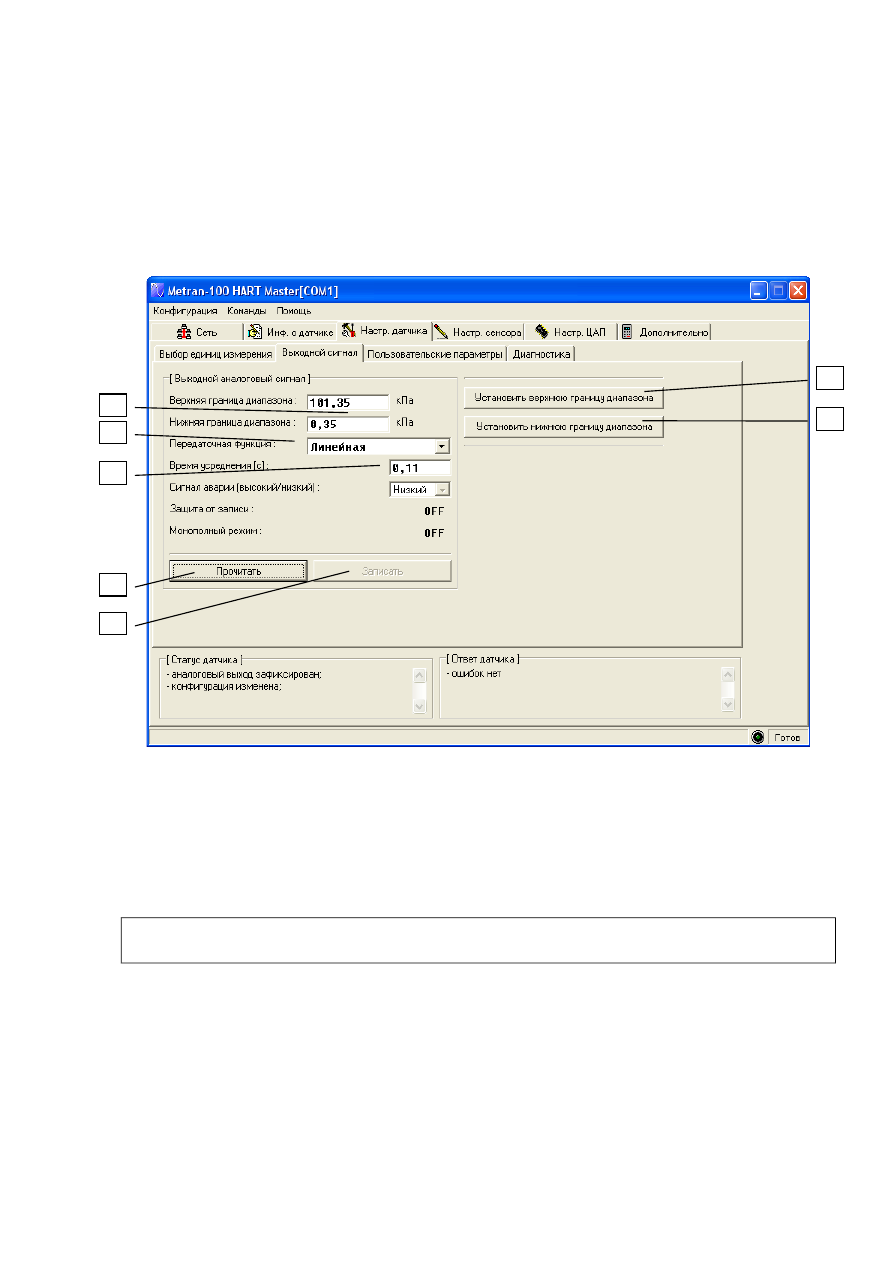

Рисунок 10 – Настройка параметров выходного сигнала

где, 1 – значения верхней и нижней границы диапазона измерений в текущих

единицах   измерения;   2   –   вид   передаточной   функции;   3   –   время   усреднения
(установления) выходного сигнала в секундах; 4 – прочитать параметры выходного
сигнала;   5   –   записать   параметры   выходного   сигнала;   6   –   установка   верхней
границы   диапазона   измерений;   7   –   установка   нижней   границы   диапазона
измерений.

Внимание!   Изменения   вступят   в   силу   только   после   выполнения   команды

«Записать».

Помимо прямого указания числового значения, другим способом установки

границ   диапазона   является   способ   установки   при   помощи   реального   входного
воздействия.   В   этом   случае   верхняя   граница   диапазона   и   нижняя   граница
диапазона устанавливаются отдельно друг от друга:

1 Выполните   команду

 «Установить   верхнюю   границу   диапазона»

(рисунок 10, поз. 6).

5

4

1
2

3

6

7

2 Программа   начнет   периодическое   считывание   текущего   значения

первичной переменной, и будет отображать это значение в отдельном окне
(рисунок 11).

3 С   помощью   внешнего   датчика   пользователь   устанавливает   нужное

значение первичной переменной.

4 Затем   пользователь   выполняет   команду  «Установить»  и   программа

определяет текущее значение первичной переменной в качестве верхней
границы диапазона.

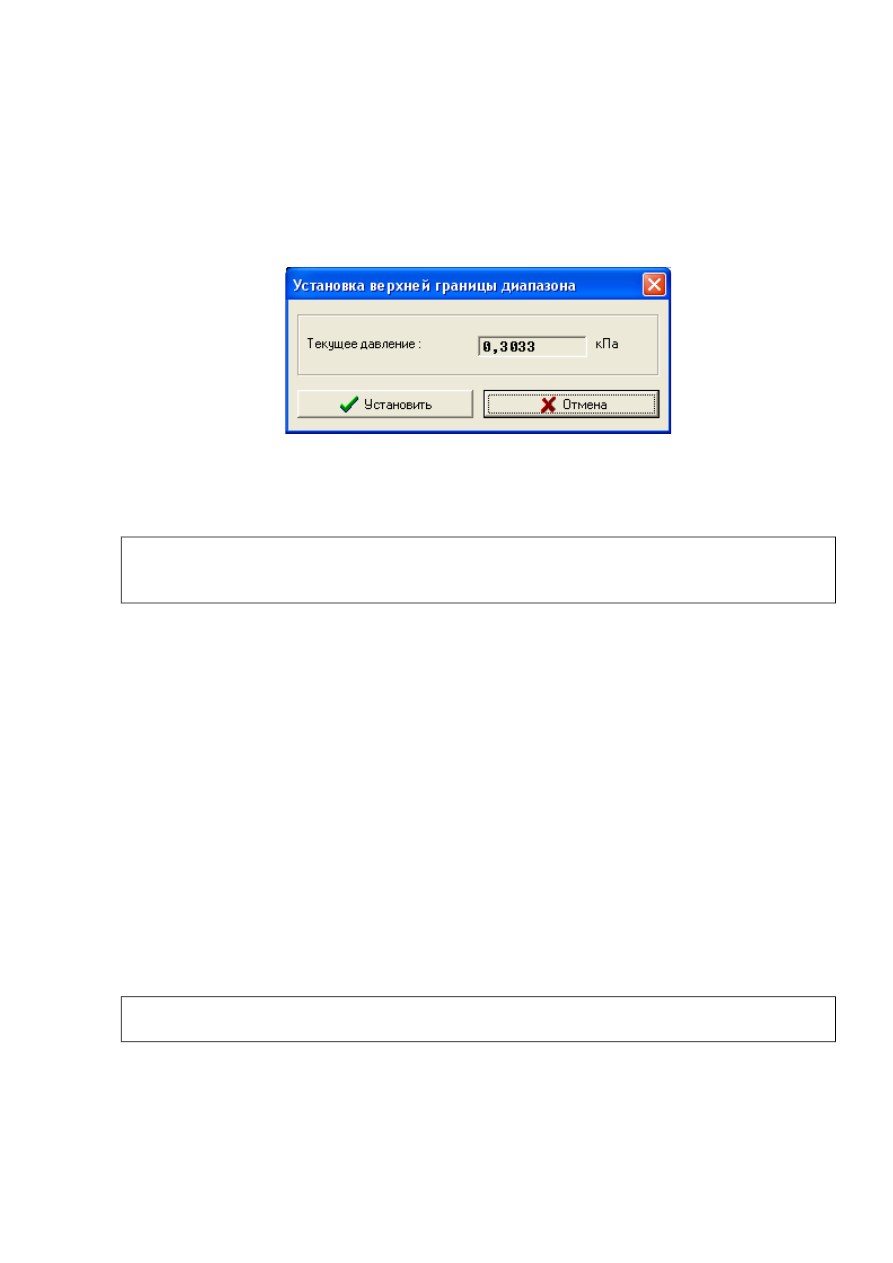

Рисунок 11 – Установка верхней границы диапазона измерения

Установка   нижней   границы   диапазона   измерения   (соответствия   4   мА   и

первичной переменной) производится аналогично.

Примечание: При установке нижней границы, диапазон измерений датчика

сохраняется,   т.е.   верхняя   граница   диапазона   сдвигается   эквивалентно   нижней.
При установке верхней границы диапазона, нижняя не меняется..

9.4.3 Установка пользовательских параметров

Выберите   закладку  «Пользовательские   параметры»  (рисунок   12).   Чтобы

прочитать значения пользовательских параметров выберите команду «Прочитать»
(рисунок 12, поз. 6).

Пользователь может изменить следующие параметры:

1 Тег (рисунок 12, поз. 1), путем указания строки из 8-ми символов.

2 Дату (рисунок 12, поз. 2), путем указания в формате дд.мм.гг.
3 Описание (рисунок 12, поз. 3), путем указания строки из 16-ти допустимых

символов HART протокола (см. Приложение таблица 2).

4 Окончательный   номер   сборки   (рисунок 12,   поз. 4),   путем   указания

числового значения в диапазоне от 0 до 16777215.

5 Сообщение (рисунок 12, поз. 5), путем указания строки из 24-х допустимых

символов.

Для записи изменений выполните команду  «Записать»  (рисунок 12, поз. 7).

Синим цветом отображаются изменения, не записанные в датчик.

Внимание!   Изменения   вступят   в   силу   только   после   выполнения   команды

«Записать».

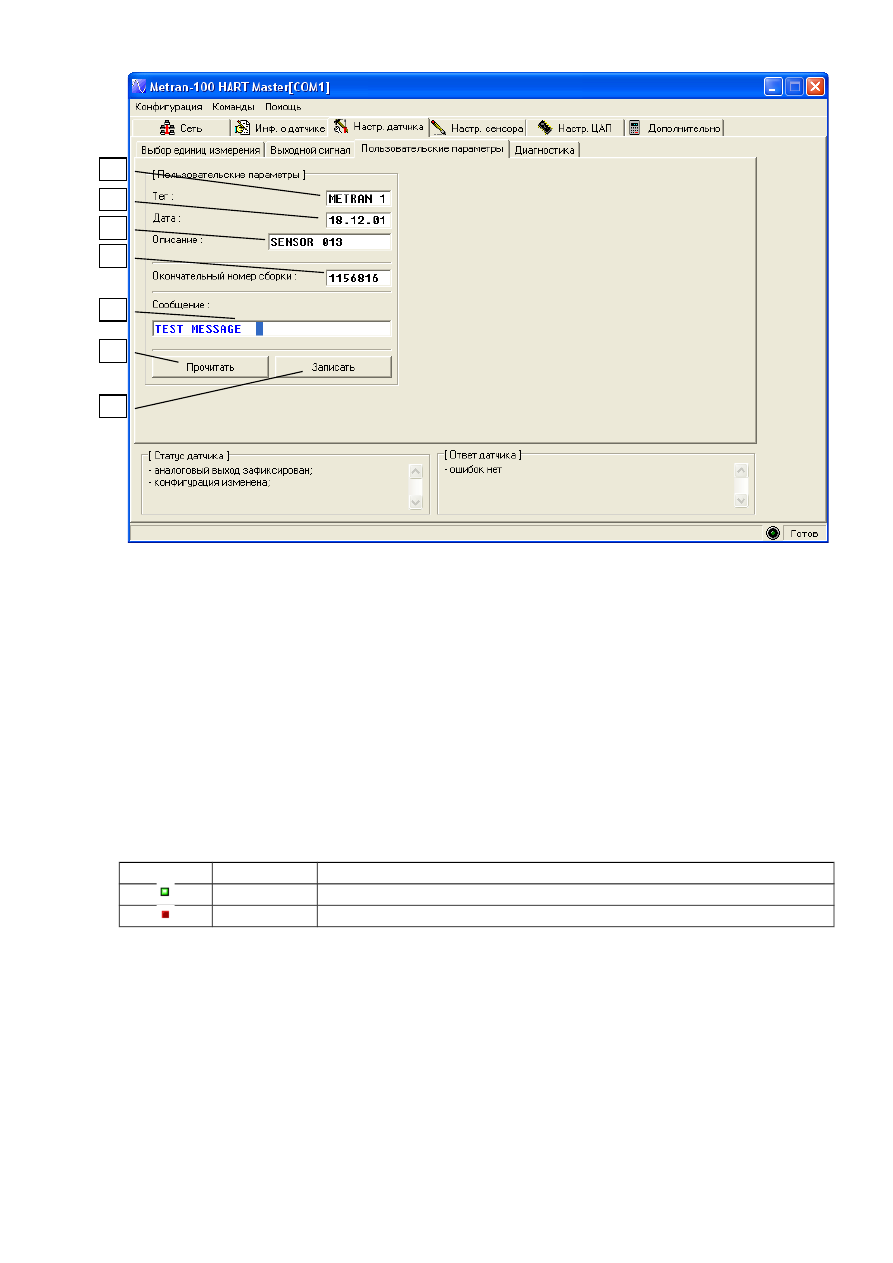

Рисунок 12 – Установка пользовательских параметров

где, 1 – тег устройства; 2 – дата в формате дд.мм.гг; 3 – описание устройства;

4 – окончательный номер сборки устройства; 5 – пользовательское сообщение; 6 –
прочитать   пользовательские   параметры   из   устройства;   7   –   записать
пользовательские параметры в устройство.

9.4.4 Диагностика устройства

Для   запуска   процедуры   тестирования   датчика   выполните   команду

«Самотестирование» (рисунок 13, поз. 2).

После прохождения всех тестов программа выдаст сообщение о результате

тестирования. Результат каждого теста отображается в виде значка определенного
цвета (см. таблицу 1) перед соответствующим пунктом (рисунок 13, поз. 1).
Таблица 1

Значок

Цвет

Результат

Зеленый

Тест пройден успешно.

Красный

Обнаружен сбой или ошибка в работе.

Для произвольного HART устройства, не имеющего специального драйвера,

при прохождении теста программа выдает сообщение “ошибка #1”, “ошибка #2” и
т.д., без указания причины сбоя.

О тестировании Метран-100 и Метран-280 подробнее см. п.9.8.2, 9.9.2, 9.10.2.

1

2
3
4

5

6

7
