Р1 -  измеритель  сопротивления (омметр)

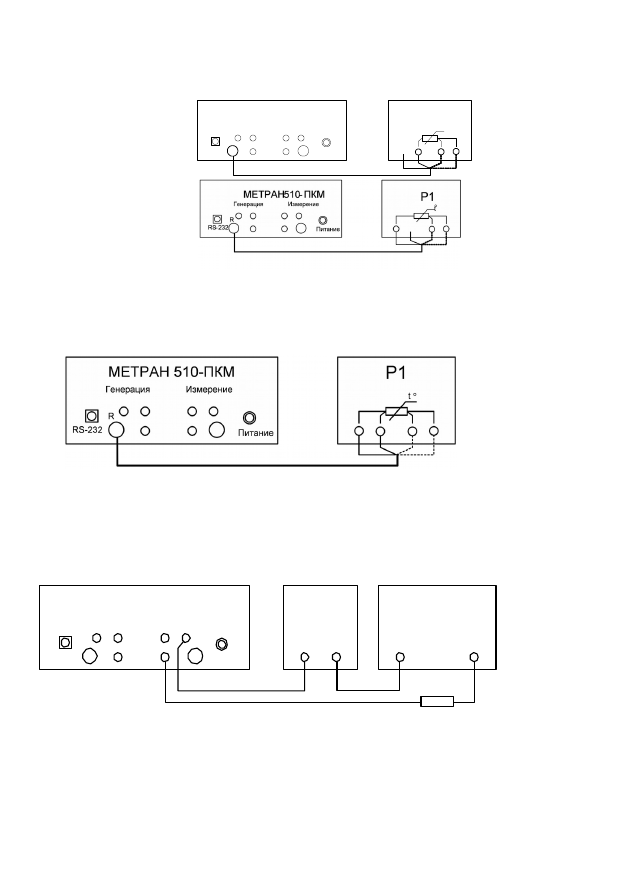

Рисунок В.6 - Схемы подключения калибратора при поверке измерителей

сопротивления (омметров) по 3-х проводной схеме

Р1 -  измеритель  сопротивления (омметр)

Рисунок В.7 - Схема подключения калибратора при поверке

измерителей сопротивления (омметров)

Р1 - Источник питания датчика
Р2 - Датчик
Rн - Сопротивление нагрузки

Рисунок В.8 - Схема подключения калибратора при измерении

унифицированного токового сигнала датчика

Р1

-U

+U

Р2

+I

-I

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

COM

+I

Р1

o

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

R

51

Продолжение приложения В

Р1 - Источник напряжения постоянного тока

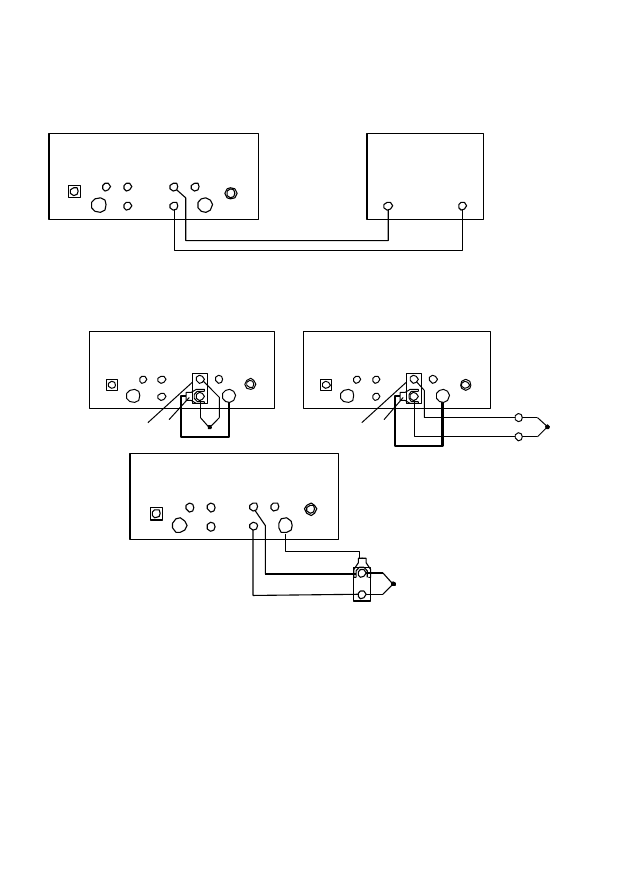

Рисунок В.9- Схема подключения калибратора при измерении напряжения

ТП –Термопара
ТЗ- Термозонд (для случая автоматической компенсации температуры холодного
спая)

Рисунок В.10 - Варианты подключения калибратора при измерении

температуры термопарой

Р1

-U

+U

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

COM

+U

МЕТРАН 510-ПКМ

Генерация

Измерение

ТП

ТЗ

адаптер

Питание

RS-232

МЕТРАН 510-ПКМ

Генерация

Измерение

ТП

ТЗ

адаптер

компенсационные

 провода

RS-232

Питание

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

ТП

ТЗ

адаптер

52

Продолжение приложения В

R –

сопротивление (термопреобразователь сопротивления)

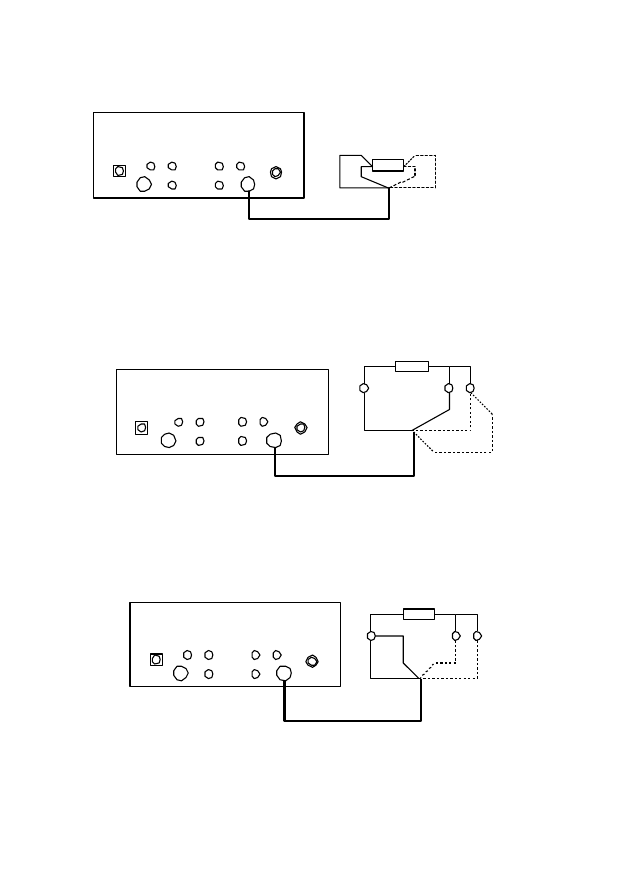

Рисунок B. 11 - Схема подключения калибратора при измерении сопротвления

(температуры – термопреобразователем сопротивления)

 для 4-х проводного способа

Rt – термосопротивление

Рисунок B 12 - Схема подключения калибратора при измерении

сопротивления соединительных проводов для 3-х проводного способа

Rt – термопреобразователь сопротивления

Рисунок B.13- Схема подключения калибратора при измерении

температуры термопребразователем сопротивления

МЕТРАН 510-ПКМ

Генерация

Измерение

R

Rt

+I

+U

-I

-U

Питание

RS-232

Rt

+I

+U

-I

-U

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

R

R

+I

+U

-I

-U

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

R

для 3-х проводного способа

Продолжение приложения В

ИП – Измерительный преобразователь
Р1 -  Источник питания ИП
Rн – Сопротивление нагрузки ИП
ТЗ - Термозонд

Рисунок В.14 – Варианты подключения калибратора при поверке измерительного
преобразователя сигналов термопар

Р1

-U

+U

ИП

+I

-I

ТЗ

+T

-T

МЕТРАН 510-ПКМ

Генерация

Измерение

RS-232

Питание

COM

+U

+I

R

компенсационные

 провода

МЕТРАН 510-ПКМ

Генерация

Измерение

Р1

-U

+U

ИП

+I

COM

+I

-I

+T

-T

+U

ТЗ

адаптер

RS-232

Питание

55
