МЕТРАН-280, МЕТРАН-280-Ех. Руководство - часть 10






40

















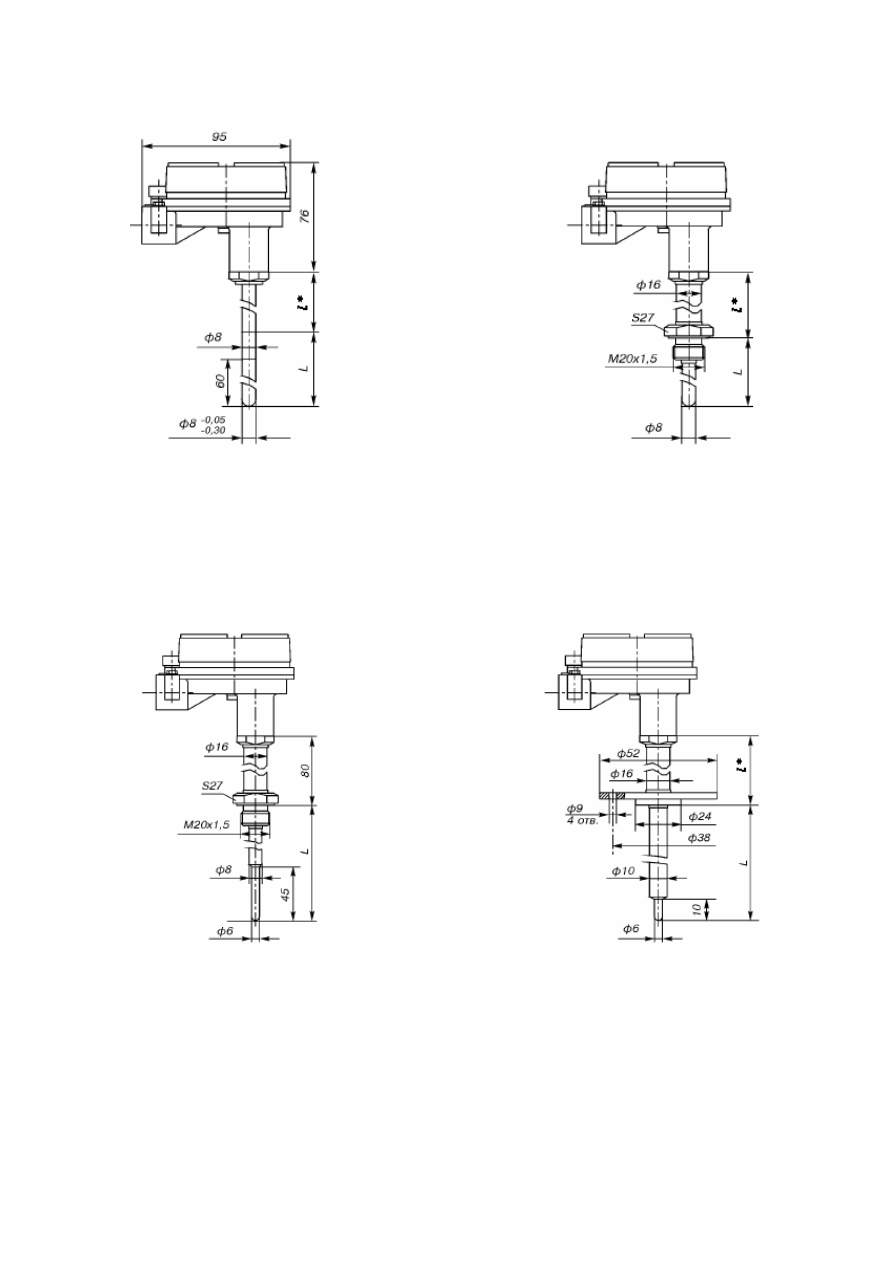

Рисунок Б.4 – Исполнения

Метран-281-04
Метран-286-04
Метран-288-04



Рисунок Б.5 – Исполнения

Метран-281-05
Метран-286-05
Метран-288-05



















Примечание



1 Кабельные вводы не показаны, приведены в приложении Е.
2 * для  ПТ  Метран-286  l=80  мм,  для  ПТ  Метран-281,  Метран-288  l  выбирается  из  ряда

120, 160, 200 мм; длина 160 или 200 мм дополнительно оговаривается при заказе.



Рисунок Б.6 – Исполнения

Метран-286-06

Рисунок Б.7 – Исполнения

Метран-281-07
Метран-288-07






41



Таблица Б.2 -  Длина монтажной части и масса ПТ

Масса, кг, в зависимости от длины монтажной части, L, мм

Рисунок

60

80

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

Б.4 -

-

- 0,85

0,92

1,20

1,35

Б.5, Б.19 0,93

1,00

1,10 1,25 1,40

Б.6, Б.20  - -  0,95

1,05

- - - -  -  -

-

-

Б.7

0,95

1,00

- - - -  -  -

-

-

Примечания

1.



Для ПТ с длиной монтажной части от 60 до 160 мм диапазон измерений минус 50…300 °С (кроме ПТ

Метран-288-01).

 2.  Для ПТ Метран-288-01 с длиной монтажной части от 120 до 200 мм диапазон измерений минус

50…300 °С, с длиной монтажной части 250 мм диапазон измерений минус 50…1000 °С.











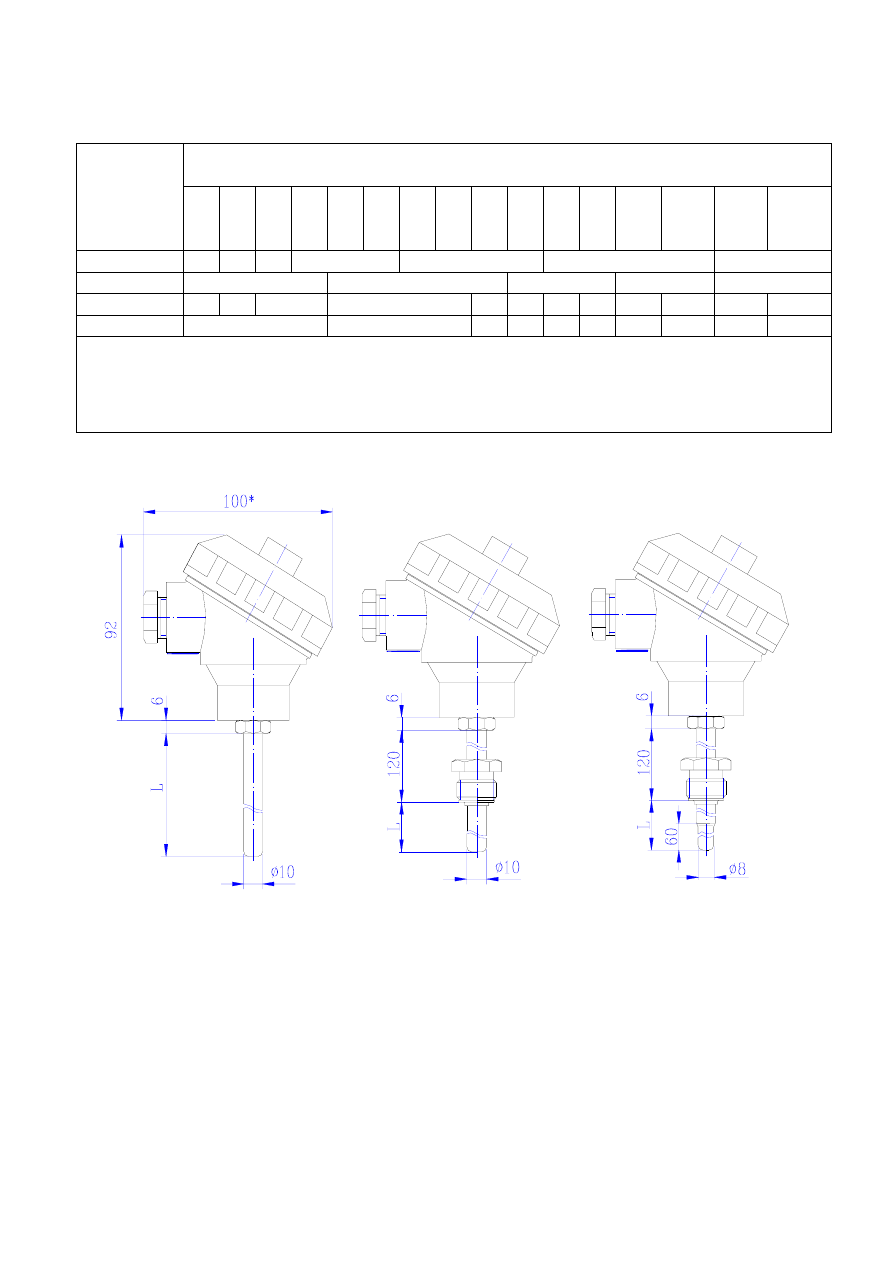

Рисунок Б.8 – Исполнения           Рисунок Б.9 – Исполнения

Рисунок Б.10 – Исполнения

Метран-281-31     Метран-281-32     Метран-281-33
Метран-286-31     Метран-286-32     Метран-286-33





Примечание - * 150 мм с кабельными вводами К3 – К6












42



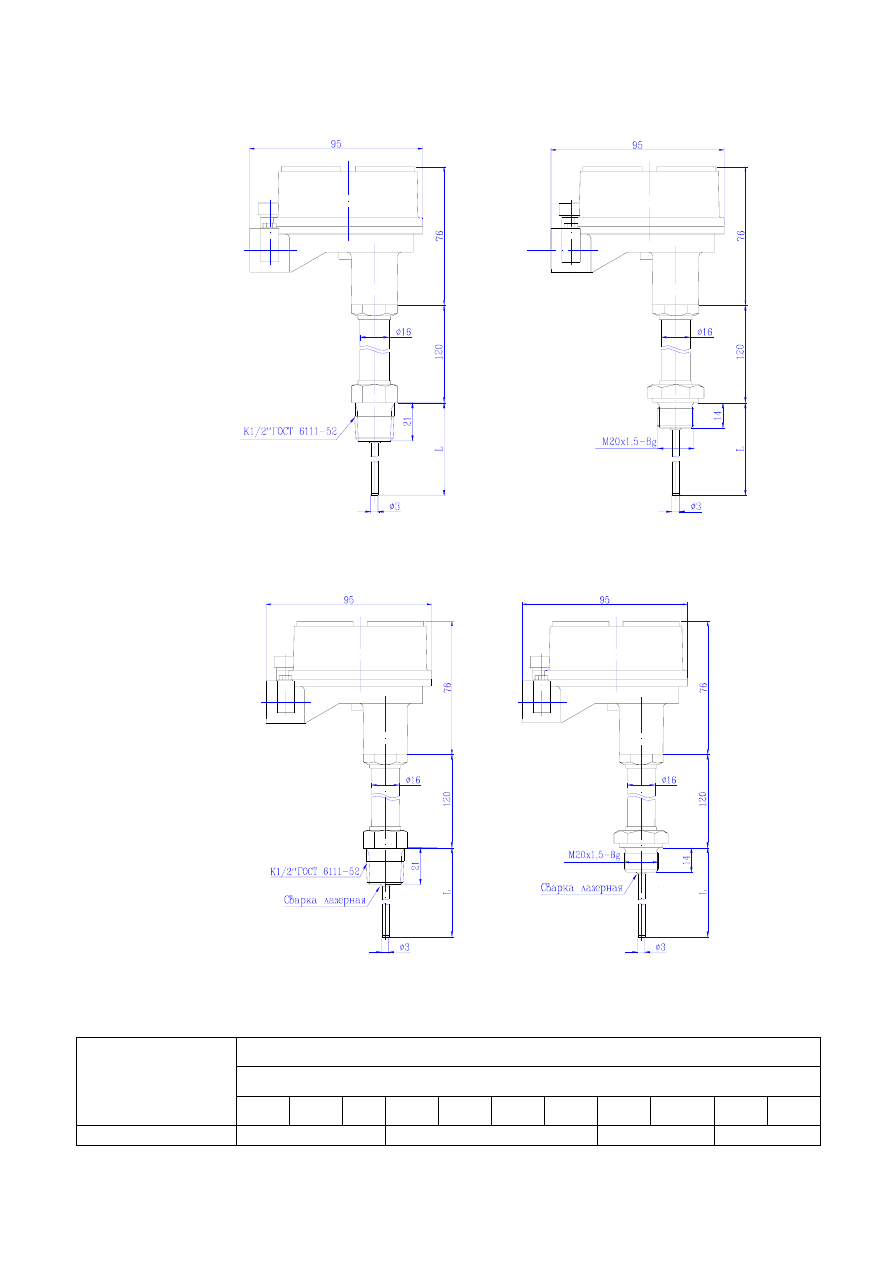

Рисунок Б.11 – Исполнение



Рисунок Б.12 – Исполнение







        Метран-281-12-Exd



Метран-281-13-Exd



 Рисунок Б.13 – Исполнение



Рисунок Б.14 – Исполнение







          Метран-281-14-Exd





          Метран-281-15-Exd



     Т

аблица Б.3 Длина монтажной части и масса ПТ



Масса, кг, не более

Длина монтажной части L, мм, не более



Рисунок

200 250 320 400 500 630 800 1000 1250 1600

2000

Б.11,Б.12,Б.13,Б.14 1,10

1,15

1,25  1,36






43



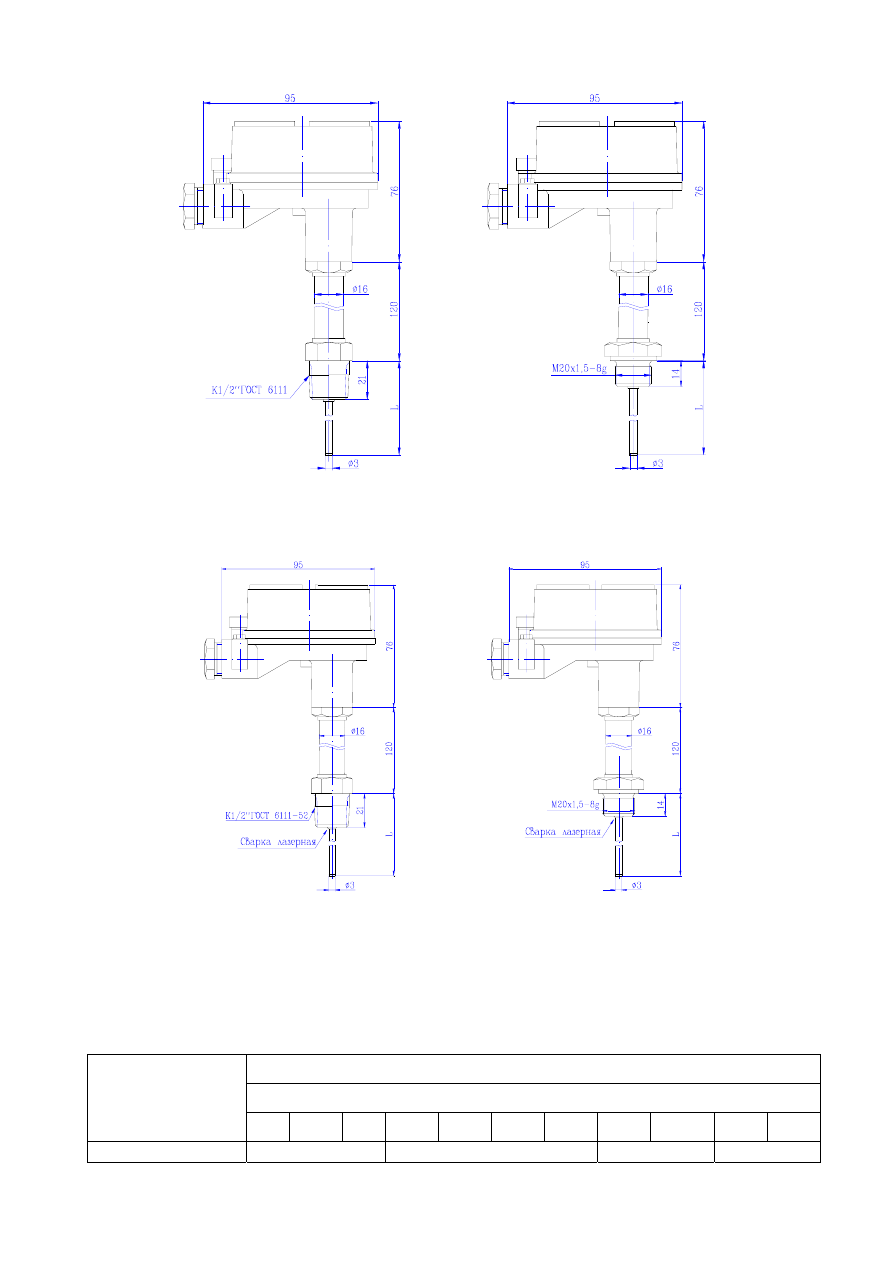

Рисунок Б.15 – Исполнения



Рисунок Б.16 – Исполнения

Метран-281-16

    Метран-281-17

Метран-281-16-Exia

   Метран-281-17-Exia



Рисунок Б.17 – Исполнения



Рисунок Б.18 – Исполнения

   Метран-281-18







Метран-281-19

             Метран-281-18-Exia

   Метран-281-19-Exia



Т

аблица Б.4 Длина монтажной части и масса ПТ



Масса, кг, не более

Длина монтажной части L, мм, не более



Рисунок

200 250 320 400  500  630  800 1000  1250  1600 2000

Б.15,Б.16,Б.17,Б.18 1,10

1,15

1,25  1,36
