11

2.2.5 Выдержать ТС после распаковки в холодное время года при темпе-

ратуре окружающего воздуха (25

±10) °С и относительной влажности от 30 до

80 % в течение 1 ч.

2.2.6  Проверить  целостность  чувствительного  элемента  омметром.  При

обрыве чувствительного элемента ТС заменить на новый. Проверить сопротив-
ление изоляции между чувствительным элементом и защитной арматурой.

Проверку  проводить  мегаомметром  при  испытательном  напряжении 100

В. Перед проверкой закоротить выводы ТС, выводы мегаомметра подключить к
металлической  части  защитной  арматуры  и  к  закороченным  выводам  ТС.  От-
счет сопротивления изоляции производить по шкале мегаомметра через 1 мин
после включения режима «Измерение».

2.2.7 Установить ТС в посадочное гнездо на объекте.
Не допускать эксплуатации ТС в системах и средах, условное давление в

которых может превышать:

10 МПа – для ТС со штуцером;

6,3  МПа – для  ТС  со  штуцером  и  утонением  на  арматуре  под  защитную

гильзу;

0,1 МПа – для подшипниковых ТСП Метран-246-01, ТСП Метран-246-02;

0,4 МПа – для остальных ТС.






12

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



3.1 Общие указания



3.1.1  К  техническому  обслуживанию  допускаются  лица,  изучившие  на-

стоящее РЭ и прошедшие инструктаж на рабочем месте.

3.1.2 При испытаниях и эксплуатации ТС необходимо руководствоваться

«Правилами  эксплуатации  электроустановок  потребителей  (ПЭЭП)»,  настоя-
щим  руководством  по  эксплуатации,  инструкциями  на  оборудование,  в  ком-
плекте с которым работают ТС.



3.2 Меры безопасности



3.2.1  При  монтаже,  техническом  обслуживании  и  демонтаже  ТС  необхо-

димо соблюдать меры предосторожности от ожогов и других видов поражения
в соответствии с правилами техники безопасности, установленными на объекте.

3.2.2  Замену,  отсоединение,  присоединение  ТС  к  трубопроводу  объекта

производить при полном отсутствии избыточного давления.



3.3 Проверка работоспособности ТС



3.3.1  Подключить  соединительный  кабель  к  измерительному  (вторично-

му) прибору. Вторичный прибор должен обеспечить номинальный измеритель-
ный ток через чувствительный элемент ТС 0,1 мА.

3.3.2  Отсчитать  по  шкале  вторичного  прибора  значение  температуры  на

объекте и сравнить с допустимым значением температуры согласно технологи-
ческому процессу.



3.4 Техническое освидетельствование



3.4.1 Поверка ТС проводится по ГОСТ 8.461.

3.4.2 Рекомендуемый межповерочный интервал – 1 года.














13

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



4.1 ТС транспортируются всеми видами транспорта в крытых транспорт-

ных  средствах  (авиатранспортом – в  отапливаемых,  герметизированных  отсе-
ках, кроме ТС с длиной монтажной части от 2000 до 3150 мм), в соответствии с
правилами перевозки грузов, действующими на данном виде транспорта.

4.2  Условия  транспортирования  должны  соответствовать  условиям  хра-

нения 5, для морских перевозок в трюмах и для тропического исполнения – ус-
ловиям хранения 3 по ГОСТ 15150.

4.3 Условия хранения в складских помещениях соответствуют условиям 1

по ГОСТ 15150, распространяются на поставщика и потребителя.

4.4  Во  время  погрузочно-разгрузочных  работ  и  транспортирования  ТС,

упакованные  в  транспортную  тару,  не  должны  подвергаться  резким  ударам  и
воздействию атмосферных осадков. Способ укладки транспортной тары должен
исключать возможность их перемещения.

4.5  Вид  отправок  для  железнодорожного  транспорта – мелкий,  повагон-

ный, малотоннажный.

4.6 Не допускается хранение ТС без упаковки в помещениях, содержащих

газы и пары, вызывающие коррозию.





5. УТИЛИЗАЦИЯ


Утилизация  драгоценных  металлов  ТСП  Метран-226,  ТСП  Метран-227,

ТСП Метран-228, ТСП Метран-246 производится в соответствии с инструкцией
№ 67 Министерства финансов РФ «О порядке получения, расходования, учета и
хранения драгоценных металлов и драгоценных камней на предприятиях, в уч-
реждениях и организациях», утвержденной 04.08.92.




















14

ПРИЛОЖЕНИЕ А

(обязательное)

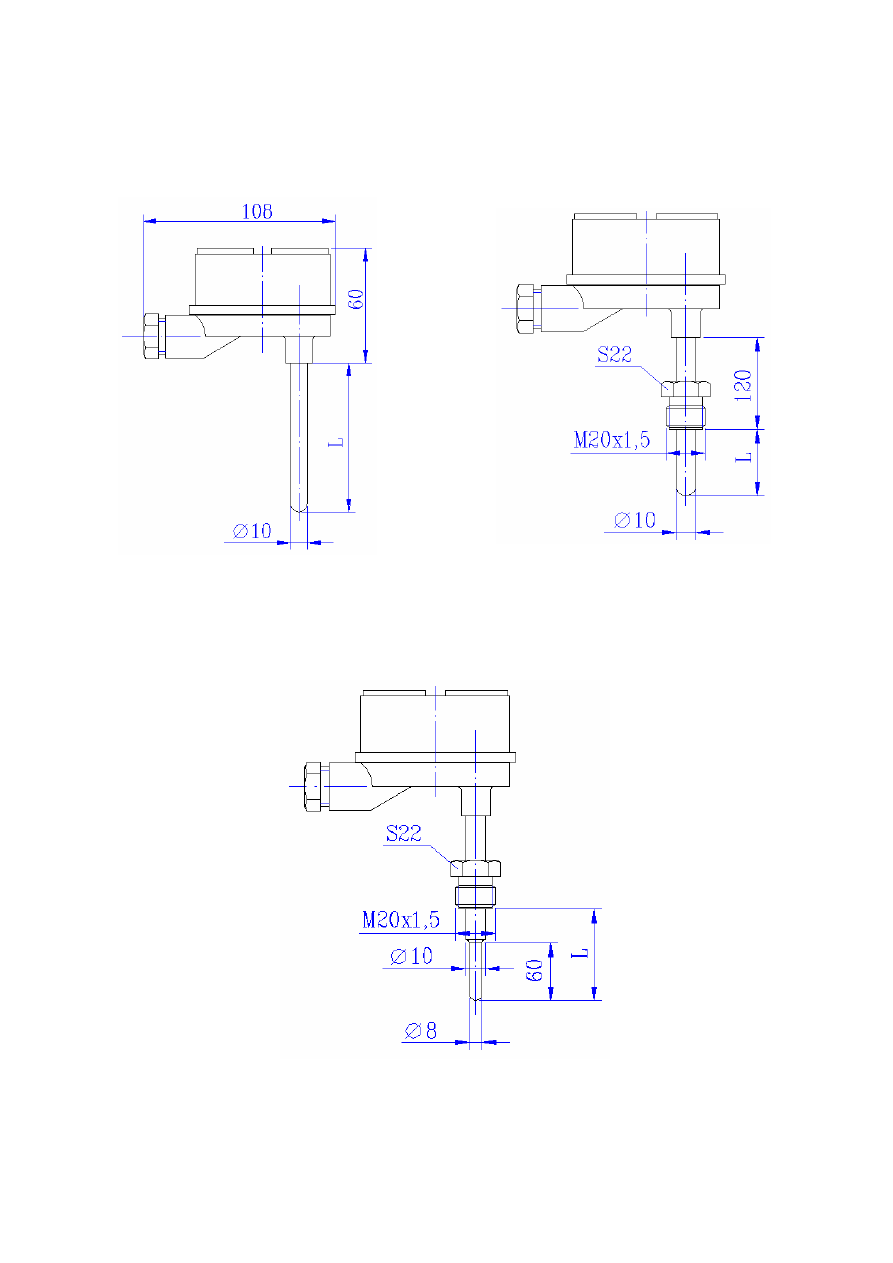

Габаритные размеры и масса термопреобразователей сопротивления

ТСП Метран-226, ТСП Метран-227, ТСП Метран-228

Рисунок А.1 – Исполнения

ТСП Метран-226-01
ТСП Метран-227-01
ТСП Метран-228-01

Рисунок А.2 – Исполнения

ТСП Метран-226-02
ТСП Метран-227-02
ТСП Метран-228-02



Рисунок А.3 – Исполнения

ТСП Метран-226-03
ТСП Метран-227-03
ТСП Метран-228-03
