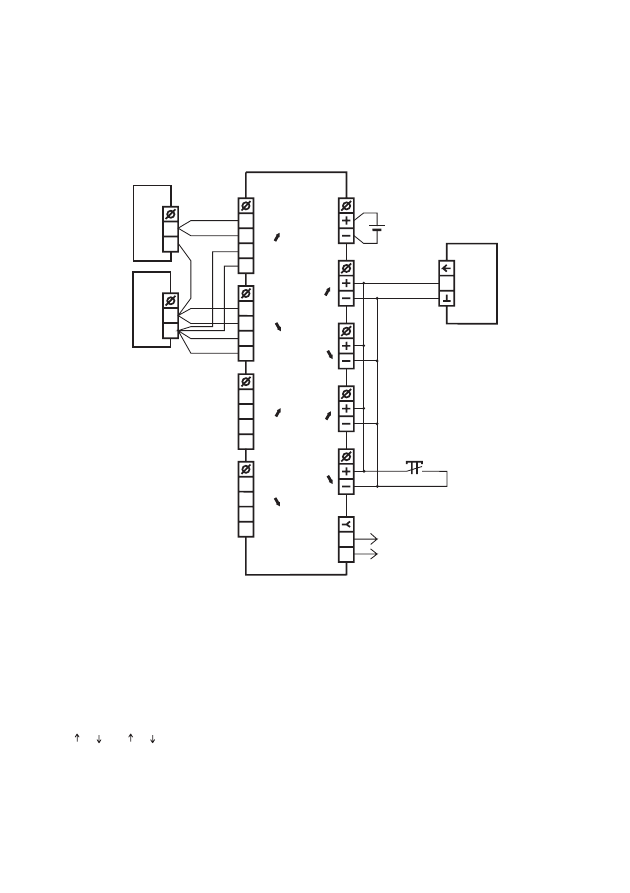

42 ПРИЛОЖЕНИЕ Е (Обязательное) Схема соединений при поверке вычислителя "ЭЛЬФ” М1, М2 - магазин сопротивлений Р4831; Гс - генератор импульсов Г5-79 или генератор серии импульсов 2.700.002; В1 - батарея питания штатная 3,6 В; Кн - кнопка нормально-разомкнутая; L - перемычка из медного провода сечением не менее 2 мм и длиной не более 300 мм. Примечание - Магазины сопротивлений подключаются поочередно к входам Т1 ,Т1 и Т2 ,Т2 . Рисунок Е.1 - Схема соединений при поверке вычислителя "ЭЛЬФ” 2 + - В1 К частотомеру Контр.F Бат. T1 F1 T1 F1 T2 F2 T2 F2 ЭЛЬФ S Гс + + - - + + - - + + - - + + - - М1 9 2 М 9 2 2 L Кн |
