Счётчик тепла Метран-421. Руководство - часть 7

29

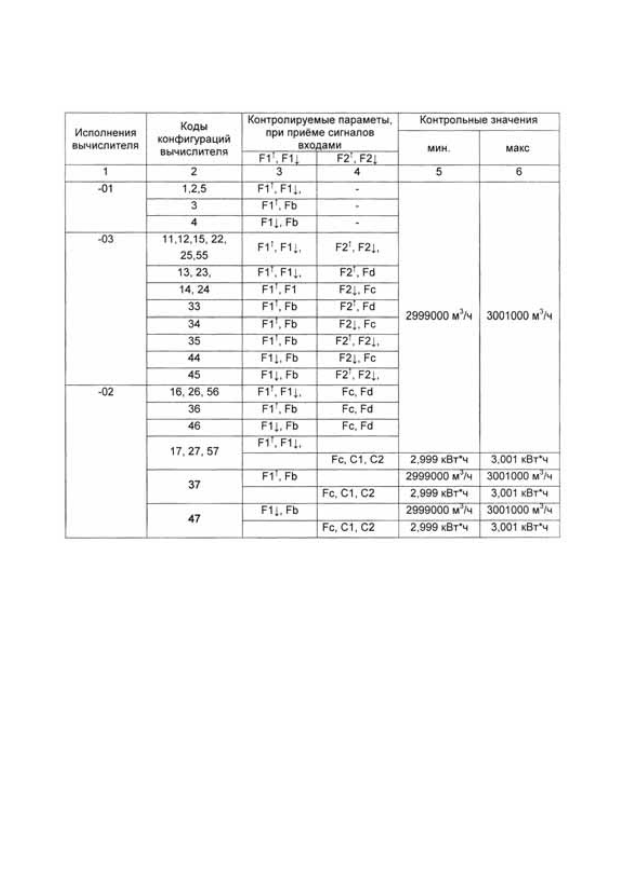

Таблица 11

Подать от генератора импульсов серию из 3000 импульсов.
По окончании счёта сверить:
- показания суточной записи накопительного архива вычислителя по

параметрам Fх, имена которых указаны в графах 3 и 4 таблицы 11, с пределами,
указанными в графах 5 и 6. Конкретному коду конфигурации счётчика
соответствует одна строка таблицы 11;

- сумму показаний параметров С1 и С2 вычислителя с пределами,

указанными в графах 5 и 6 (для исп. 02 с кодом конфигурации Х7).

Результат признается положительным, если для каждого параметра

полученное вычислителем значение лежит в области допуска, указанного в
графах 5 и 6 таблицы 11.

30

4.7.6 Определение относительной погрешности вычисления количества

теплоты

Проверка погрешности определения количества теплоты проводится с

использованием таблиц 12 и 13. По таблице 12 проверяют погрешность
определения количества теплоты при трёх значениях перепада температур: 3, 10
и 20 °C. По таблице 13 проверяют погрешность определения количества теплоты
при фиксированном перепаде температур при приёме серии из 3000 импульсов.

В последовательности строк таблицы 12 устанавливать сопротивления на

магазинах. От генератора подать одиночный импульс. В течение 20-40 с после
обновления данных вычислителем фиксировать показания в таблице текущих
значений по параметрам, указанным графами 5 и 6 таблицы 12. Для счётчика исп.
03 по окончании проверки необходимо переключить магазины на входы Т2 и Т2 и
провести операцию ещё раз.

Результат признается положительным, если для трех значений разности

температур значения количества теплоты, отображаемые на индикаторе,
находятся в диапазоне, приведенном в графах 7 и 8 таблицы 12.

Задать на магазинах сопротивления значения, соответствующие

температурам, указанным в графах 2 и 4 таблицы 13. Подать на импульсные

входы вычислителя серию из 3000 импульсов (форма прямоугольная,

амплитуда не более 3,5 В, частота до 100 Гц, длительность не менее 1 мс).
Показания фиксировать в строке текущих суток накопительного архива.

Результат признается положительным, если определенное вычислителем

количество теплоты лежит в пределах, указанных в графах 7 и 8 таблицы 13. Для
вычислителя исп. 03 по окончании проверки необходимо переключить магазины
на входы Т2 и Т2 и провести операцию ещё раз.

31

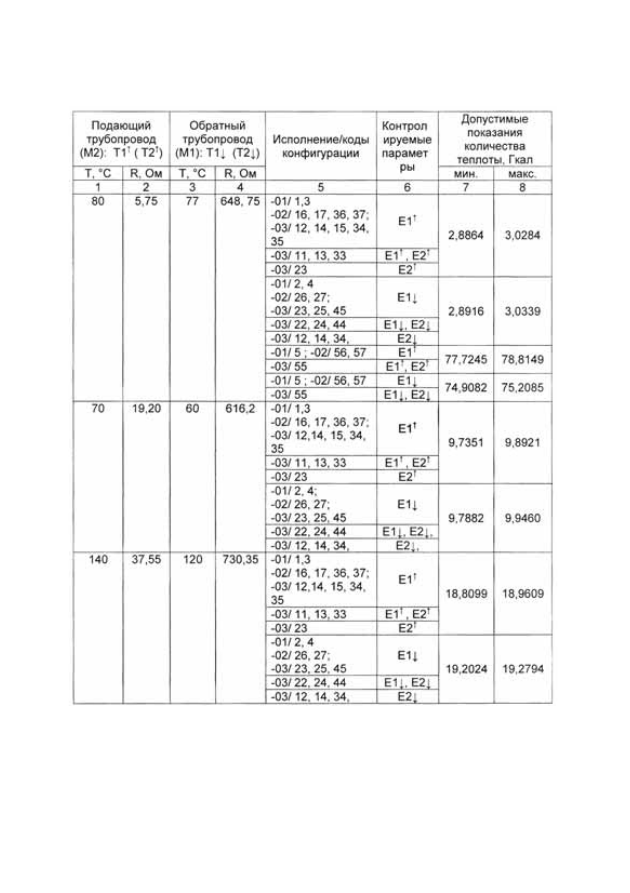

Таблица 12

32

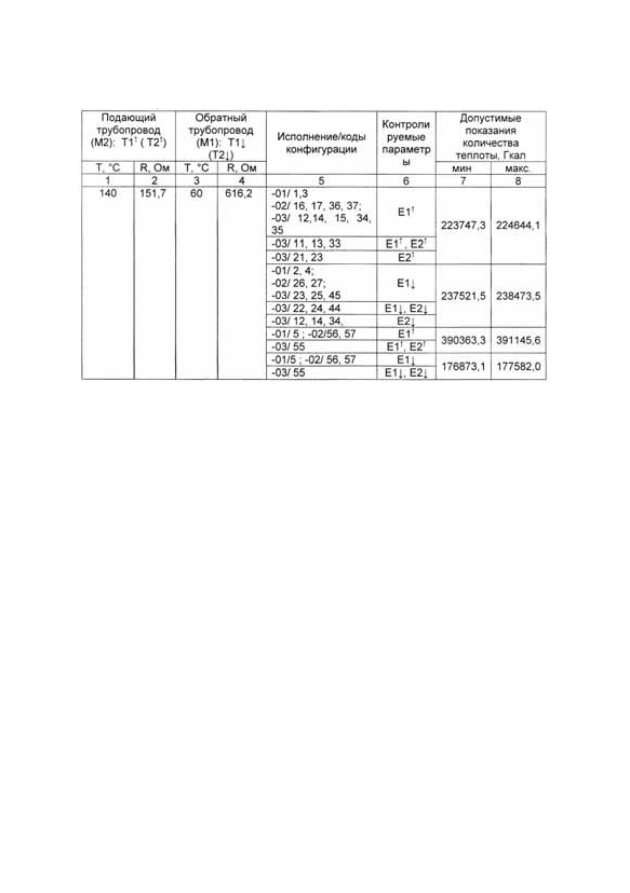

Таблица 13

4.8 При положительных результатах поверки оформляют свидетельство о

поверке в соответствии с ПР 50.2.006.

При отрицательных результатах поверки на счетчик выдается извещение о

непригодности в соответствии с ПР 50.2.006 и с указанием причин. Поверительное
клеймо гасят. Счетчик к дальнейшей эксплуатации не допускают.
