ВНУТРЕННИЕ КОНСТРУКЦИИ (ПОЛЫ, ПЕРЕГОРОДКИ, СЛУЖЕБНЫЕ ЛЕСТНИЦЫ, ВСТРОЕННЫЕ ЭТАЖЕРКИ) ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 3 Фахверковые колонны состоят из двух швеллеров № 20, соединенных накладками при высоте сечения до 0,4 м или решеткой из уголков 50 X X 5 мм при большей высоте. Если высота колонн превышает 9,7 м, фахверк развязывается распорками из уголков в одном или двух уровнях. анели перегородок из тяжелого или легкого бетона применяются соответственно в зданиях, оборудованных опорными кранами тяжелого или среднего и легкого режима работы, при наличии динамических воздействий на конструкции либо без них. Панельная часть перегородок начинается от уровня пола и доходит: до низа подкрановых балок в продольных перегородках и на 1,2 м ниже стропильных конструкций в поперечных перегородках. Самонесущие панельные перегородки опираются на обрезы фундаментов колонн. Опорная грань рассчитывается на смятие. Ее длина в зависимости от марки бетона панелей и высоты панельной части — от 0,25 до 0,45 м. Рядовые панели принимают размером 6Х 1,8м. При дверных проемах высотой 2,4 м нижние два . ряда выполняют из панелей высотой 1,2 м. В местах пересечения плоскости перегородок элементами каркаса (подкрановые балки в поперечных и консоли колонн в продольных перегородках) применяют укороченные панели длиной от 4,9 до 5,7 м. В соответствии с отметкой низа подкрановых балок верхний ряд продольных перегородок выполняется из панелей высотой 1,5 м. Простенки у дверных проемов заполняются кирпичной кладкой в полкирпича или доборными простеночными панелями. Толщина всех панелей 80 мм. Верхняя часть перегородок навешивается на конструкции покрытий. Она выполняется из волнистых или полуволнистых асбестоцементных листов, навешенных на ригели из швеллеров. Ригели крепятся к фахверковым колоннам и конструкциям покрытия. Крепление ригелей к стропильным фермам должно исключать передачу горизонтальных ветровых усилий, действующих из их плоскости. В переходных участках между панелями и ас-бестоцементными волнистыми листами или волнистыми листами и плитами покрытия устанавливают фартуки из оцинкованной кровельной стали. Небольшие проемы в местах прохода подкрановых балок или между колоннами в поперечных деформационных швах заделывают стальными листами толщиной 2 мм, пристреливаемыми дюбелями по месту. Пространство между верхними поясами ферм и плитами покрытия может быть заполнено кирпичной кладкой толщиной в полкирпича. К колоннам панели перегородки крепятся в двух верхних точках сцепом из уголков. В связи с различными вариантами расположения уголок-крюк приваривается к верхней грани панели через посредник — стальную полосу, закрепляемую на концах. Крепление допускает осадку панелей в плоскости перегородки. Заполнения швов между панелями — цементно-песчаным раствором марки 50. Толщина горизонтальных швов 15 мм, вертикальных — 20 мм. Толщина горизонтальных швов фиксируется элементами креплений. Антикоррозионная защита соединительных элементов панелей обеспечивается тщательным заполнением швов и окраской стальных поверхностей масляной краской с железным суриком. В легкобетонных панелях на арматуру наносят защитное покрытие. При большом количестве отверстий для технологического оборудования, отсутствии железобетонных панелей и по другим местным причинам перегородки могут быть выполнены из кирпича, несмотря на более высокую построечную трудоемкость. Кладка ведется из кирпича марки 75 на растворе марки 25. При относительной влажности воздуха в примыкающих помещениях до 60% может быть применен силикатный кирпич. Толщина перегородок — в полкирпича при стальном фахверке и в кирпич при пилястрах. Перегородки толщиной в полкирпича наиболее экономичны по стоимости, трудозатратам и расходу материалов. Перегородки толщиной в кирпич с пилястрами при высоте до 10 м могут применяться во всех случаях, кроме продольного размещения в крановых зданиях, где пилястры попадают в габарит крана. В чертежах они не показаны. Перегородки можно возводить после монтажа основного каркаса. Детали креплений кирпичной кладки и фахверка к основному каркасу в зданиях с кранами легкого режима работы выполняются без закладных элементов — посредством пристрелки стальных пластин дюбелями. Таким образом можно возводить перегородки в первоначально не предусмотренных местах. Дюбельные соединения выполняются так, чтобы оси дюбелей были перпендикулярны действующим усилиям. Закладные элементы для крепления перегородок предусматриваются в каркасе зданий с кранами среднего и тяжелого режима работы. Конструктивная система перегородок самонесущая. Поэтому расположение в плане здания, во-первых, учитывает возможность доведения их 'в одной плоскости до плит или конструкций покрытия. Во-вторых, в целях уменьшения объема работ учитывается возможность использования глухих балок как разделяющих конструкций. Поэтому перегородки в бескрановых, перекрытых фермами зданиях прислоняются к каркасу. В крановых зданиях поперечные перегородки прислоняются к колоннам основного каркаса, продольные — располагаются- между колоннами, касательно к разбивочной оси здания. При этом в уровне подстропильных ферм возникает необходимость смещения разделяющей плоскости. Выше оголовков колонн перегородка опирается на ригели, подвешенные к опорам стропильных ферм, прислоняясь к подстропильным фермам. В зданиях с балочными конструкциями перегородки располагаются в плоскости балок. Стальные фахверковые колонны по конструкции, расположению и деталям развязки с основным каркасом идентичны колоннам панельные перегородок.
Лист 9.09. Служебные стальные лестницы
Перегородки опираются на фундаментные балки. При высоте до 4 м перегородки одноэтажных зданий могут опираться на утолщение в подстилающем слое пола. Перегородки толщиной в полкирпича связаны горизонтальными прокладными поясами из швеллеров № 14. Первый пояс проходит на уровне верха дверных проемов, последующие — с интервалом до 3 м. В зданиях с кранами среднего и тяжелого режима работы прокладные пояса связываются через 3 м вертикальными импостами из двутавра № 1.4. Стык вертикальных импостов с прокладными поясами подвижный, не препятствующий осадке кладки. Все остальные крепления самонесущих перегородок, включая сопряжения фахверкового каркаса с основным, также допускают относительные вертикальные перемещения, вызванные осадкой кладки либо осадкой фундаментов здания. Фахверковые колонны крепятся к диску покрытия или к верхним узлам стропильных ферм таким образом, что передают горизонтальные усилия на пространственную связевую систему. Зазоры высотой 30—40 мм, оставляемые в местах пересечения перегородок с основными конструкциями здания для осадки, конопатят антисеп-тированной паклей и заделывают профильными герметизирующими прокладками из гернита, поро-изола, мастики УМС-50 и т. п.

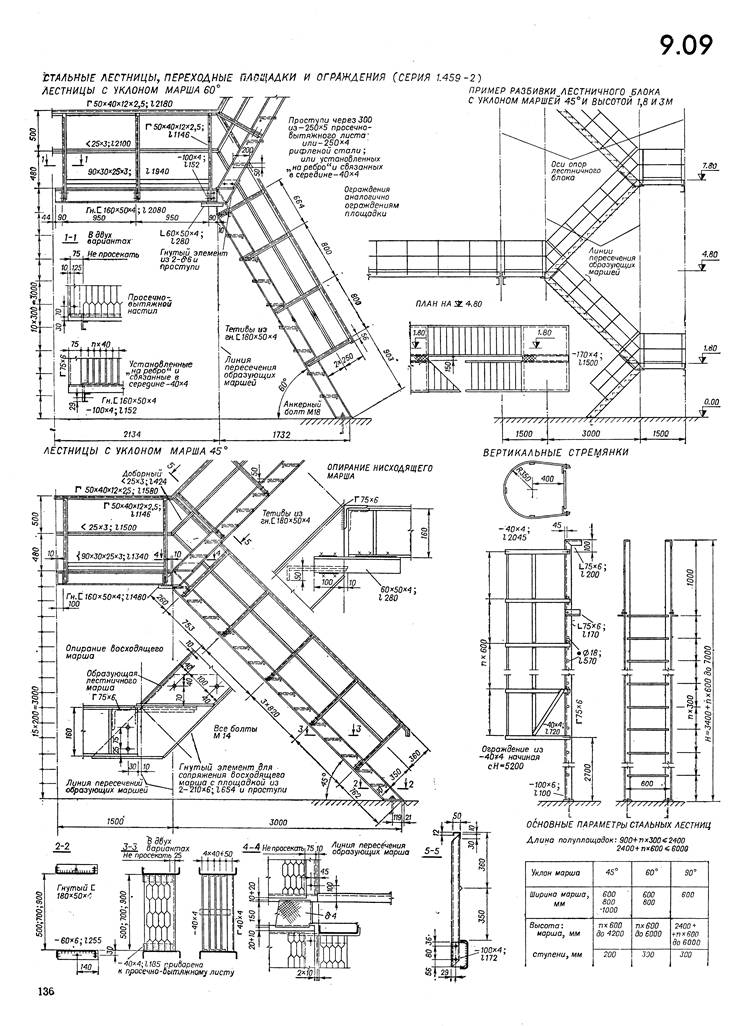

Открытые стальные служебные лестницы используют для сообщения с рабочими площадками агрегатов внутри здания и для аварийных выходов. Они конструируются из маршей, соединяемых с переходными площадками в гнутый элемент пролетом до 6 м. Гнутые марши опираются на стальной каркас или железобетонные перекрытия. Уклон маршей 45 и 60°. Ширина маршей и переходных площадок 0,6; 0,8 и 1,0 м (последняя только для уклона 45°). Подъем маршей с интервалом 0,6 м от 0,6 до 4,2 м для уклона 45° и до 6м — для уклона 60°. Косоуры маршей выполняются из гнутого швеллера. Нижний конец косоура имеет горизонтальный срез, к которому приварена опорная планка. Верхний конец имеет вертикальный срез, к которому приварен опорный уголок. Такая конфигурация косоуров позволяет: унифицировать начальный и средний марши, варьировать положение нижнего опорного узла относительно края площадки и опираться непосредственно на железобетонные перекрытия. Сварка маршей с переходными площадками выполняется при посредстве доборных элементов. Высота ступеней 200 мм в маршах с уклоном 45° и 300 мм в маршах с уклоном 60°. Ступени и площадки могут быть выполнены трех типов: из просечно-вытяжного листа толщиной 5 мм, из рифленой стали толщиной 4 мм и ребристые из полосы 40 X 4 мм. В ступенях из просечно-вытяжного листа отгиб делается по непросеченной части, а для сварки с косоуром к просеченной части привариваются снизу планки. Ступени из просечно-вытяжного листа и из рифленой стали к косоурам привариваются односторонним нижним швом. Ребристые сту-
пени (на листе не показаны) препятствуют образованию наледи и применяются преимущественно в наружных лестницах. Для эпизодических одиночных подъемов могут быть использованы вертикальные стальные стремянки шириной 0,6 м, высотой подъема от 2,4 до 6 м. Тетива стремянки выполняется из уголка 75 X 6 мм. Ступени накладные из одного прута диаметром 18 мм. Шаг ступеней 300 мм. Крепление стремянок на сварке к верхним площадкам — через коротыши, к нижним — через торцовые планки. При высоте подъема от 4,2 м стремянки снабжаются ограждением.

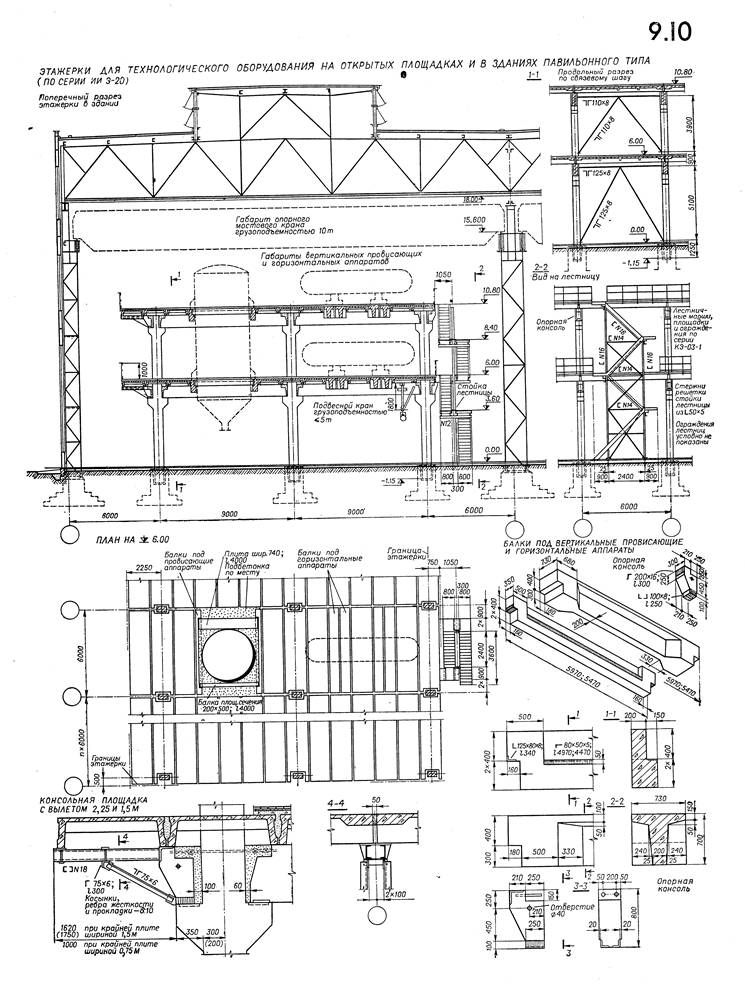

Этажерки предназначены для размещения технологического оборудования на открытых площадках и в зданиях павильонного типа. Ригели этажерок с пролетами 4,5; 6 и 9 м запроектированы соответственно под нагрузки на перекрытия до 3,5; 2,5 и 1,5 тс/м2. Аналогично конструкциям многоэтажных зданий этажерки могут быть выполнены с перекрытиями двух типов — с плитами, опирающимися на полки и на верхнюю грань ригеля. Перекрытия, опирающиеся на поверхность ригеля, позволяют конструировать проемы больших размеров для провисающего оборудования. Этажерки выполняются высотой в 1, 2 и 3 этажа, шириной до 18 м, с температурными отсеками соответственно зданию. Высота этажей 3,6; 4,8 и 6,0 м и дополнительная только для первого этажа 7,2 м. Повышенный первый этаж устраивается при высоте последующих этажей от 4,8 м. Привязка всех продольных рядов колонн осевая. Поперечные оси колонн у торца этажерки или деформационного шва смещены на 0,5 м внутрь температурного отсека, каркас этажерок аналогичен каркасу соответствующих многоэтажных зданий. Колонны крайних и средних продольных рядов в этажерках одинаковы. Межколонные плиты, укладываемые по крайним рядам колонн, опираются на специальный железобетонный элемент — опорную консоль, устанавливаемую на внешнюю консоль колонны. В этом случае граница этажерки отстоит на 0,75 м от крайней продольной оси ее колонн. При необходимости увеличения выноса консольной площадки до 1,5 или 2,25 м железобетонная опорная консоль развивается стальной -стержневой конструкцией, на которую устанавливаются плиты шириной 0,75 или 1,5 м. Продольные одноплоскостные связи портаяь-ного типа выполняются из парных уголков и устанавливаются в среднем шаге температурного отсека. При опирании тяжелых горизонтальных аппаратов перекрытия этажерок усиливаются железобетонными балками таврового сечения. Балки устанавливаются попарно на ригели. В верхних перекрытиях балки могут укладываться и на оголовки колонн по средним продольным рядам. При опирании пронизывающих перекрытие вертикальных провисающих аппаратов проемы в продольном направлении ограничиваются балками полутаврового профиля. На полку этих балок могут в любом месте укладываться поперечные, укороченные плиты перекрытий (ширина плит 0,75 м, длина— 1,5; 3 и 4,5 м) или второстепенные балки шириной 0,2 м. Отдельные участки перекрытий выполняются из монолитного бетона. Сообщение между этажами происходит по приставным стальным лестницам, смонтированным на решетчатой стальной стойке. Перекрытия этажерок ограждаются по контуру стальными поручнями высотой 1 м. Ригели этажерок рассчитаны на восприятие нагрузки от подвесного кранового оборудования.
