ПРОМЫШЛЕННЫЕ СООРУЖЕНИЯ - ЧАСТЬ 3
В зависимости от избыточного давления хранимых газов газгольдеры выполняются постоянного и переменного объема. Газгольдеры постоянного объема представляют собой замкнутые емкости, предназначенные для хранения сжатых газов под переменным давлением. Мокрые газгольдеры переменной вместимости раздвигаются по мере заполнения их газом, сохраняя постоянное давление. Изменяющаяся вместимость образуется в них погруженным в резервуар с водой колоколом и развивающим его телескопом. Изображенный на листе 10.05 шаровой газгольдер используется для хранения сжиженных углеводородных газов (технический пропан). Внутреннее давление пропана при расчетной температуре 50° С равно 16,4 ат. Для экономного раскроя параметры шара должны выбираться таким образом, чтобы его большой круг был кратен учетверенной ширине стандартного листа. В данном случае объем шара равен 550 м3, диаметр— 10,2 м и большой круг — 32 м. В нем укладывается 16 обечаек шириной 2 м (из листовой стали) или 32 обечайки шириной 1 м (из более дешевой универсальной стали). Сферическая оболочка сваривается на месте из шести равных квадрантов. Ее раскрой аналогичен раскрою покрышки футбольного мяча. Квадранты свариваются на стенде укрупнительной сборки из четырех или восьми обечаек. При расчетном давлении 16,4 ат требуемая толщина оболочки 32 мм. В целях удешевления заготовки (замена штамповки вальцовкой) сферические обечайки выполняются двухслойными из листов толщиной 16 мм, свариваемых электрошлаковой сваркой. Сферический сосуд свободно уложен на опорное кольцо, свальцованное по его поверхности. Для снятия температурных напряжений опорное кольцо при посредстве катков имеет возможность радиального смещения относительно железобетонного фундамента. Фундаментное кольцо собирается из железобетонных блоков таврового сечения, замоноличиваемых при установке. Газгольдер снабжен двумя люками-лазами, расположенными на полюсах сферы. В месте врезки люка оболочка усилена кольцевыми накладками. К площадке, расположенной вокруг верхнего люка, ведет стальная лестница. Штуцера врезаются в сферу по месту подхода газопроводов. Внутри газгольдера, на вращающейся в центре шара опоре, установлены качели с балластом и регулирующим подъем тросом, позволяющие производить обследование любого участка сферической поверхности. У изображенного на листе 10.06 мокрого двух-звенного газгольдера железобетонный резервуар заглубляется в грунт полностью или частично в зависимости от уровня грунтовых вод. Он состоит из напряженно-армированных стеновых панелей и монолитного днища. Весь резервуар обжат высокопрочной холоднотянутой проволокой, навиваемой на стенку с дополнительными слоями на уровне днища. По периметру днища проходит утолщенное армированное кольцо, на нем установлены подставки для опирания колокола. Сборная стенка резервуара завершается железобетонным монолитным оголовком, к которому прикреплены стальные элементы кольцевой площадки. Выступающая над земляной обсыпкой часть стенки утепляется шлаковойлоком или другими эффективными утеплителями и штукатурится по стальной сетке. Оболочки стенок телескопа и колокола и крышки колокола изготовляются методом рулонирова-ния или методом укрупненных панелей. Для листов толщиной 5 мм вертикальные соединения выполняются встык, а горизонтальные — внахлестку. Листы толщиной 3—4 мм (кровля колокола) соединяются по всем направлениям внахлестку. Монтажные соединения отдельных рулонов выполняются внахлестку с напуском 100—150 мм. Максимальный диаметр рулона 3200 мм, максимальная масса 40 т. Рулонированные оболочки разворачиваются непосредственно в резервуаре. Несущий каркас колокола состоит из трубчатых стоек и связанной с ними системы радиальных стропил. Между стропилами расположены распорки и связи. Окрайка оболочки кровли приварена к стропилам, остальная часть свободно опирается на них. Винтовые направляющие могут быть выполнены из усиленного листом узкоколейного рельса, сварного двутавра или специально прокатываемого профиля. Они выгибаются по винтовой линии, идущей по цилиндру колокола или телескопа под углом 45° к горизонту, и прикрепляются к оболочке. Винтовые направляющие пропускаются сквозь чугунные ролики, попарно закрепленные на стальных опорных плитах, установленных по верху резервуара и телескопа. Опорные плиты парных роликов закрепляются на болтах с последующей монтажной сваркой. Для рихтовки комплекта дыры в опорных плитах овальные в тангенциальном направлении. Допускаемые перемещения роликов способствуют устранению заеданий при незначительных деформациях винтовой направляющей. Галереи состоят из опор и пролетных строений с несущими и ограждающими конструкциями и могут быть подразделены в зависимости от прохождения конвейера по низу или по верху несущих конструкций. В первом случае ограждающие конструкции пролетного строения частично совмещаются с несущими как заполнители, во втором — надстраиваются над ними. Предельные углы наклона пролетного строения зависят от рода груза и поверхности ленты и составляют от 16 до 22°. Конвейеры, используемые сезонно или при мягком климате, могут устанавливаться на открытых эстакадах. Галереи для сухих грузов устраиваются без отопления при наличии морозостойких лент. Для прочих грузов отопление паровое или воздушное с учетом расчетной температуры +5°. В галереях, выполненных с применением неогнестойких материалов, через каждые 100 м устра-
иваются огнестойкие противопожарные зоны с выходом на несгораемую лестницу.

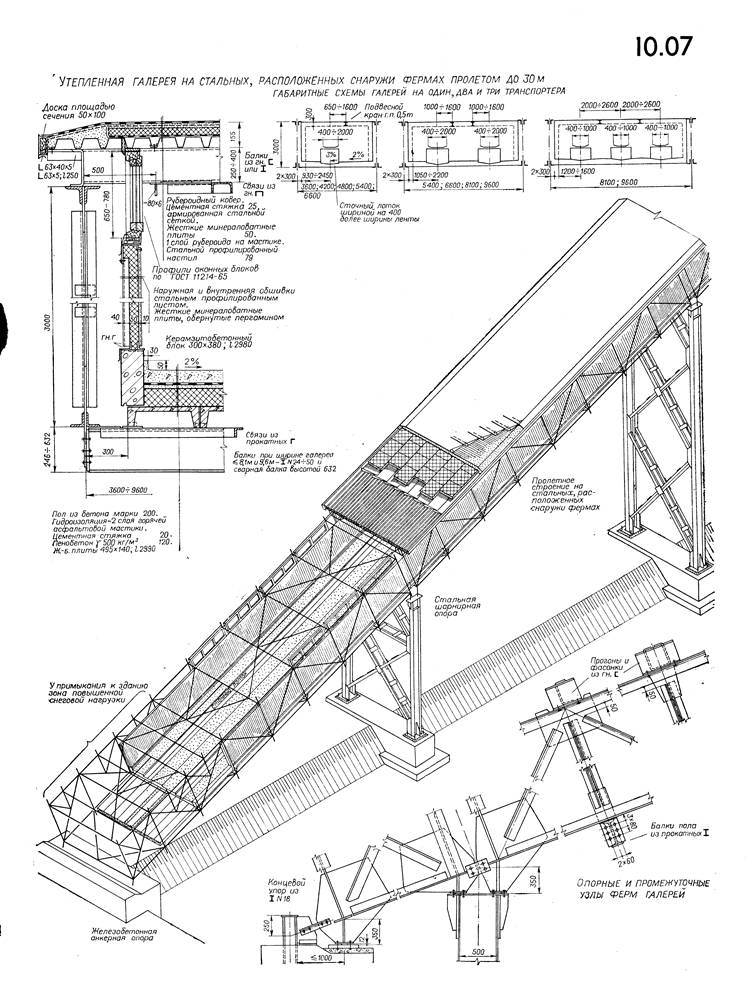

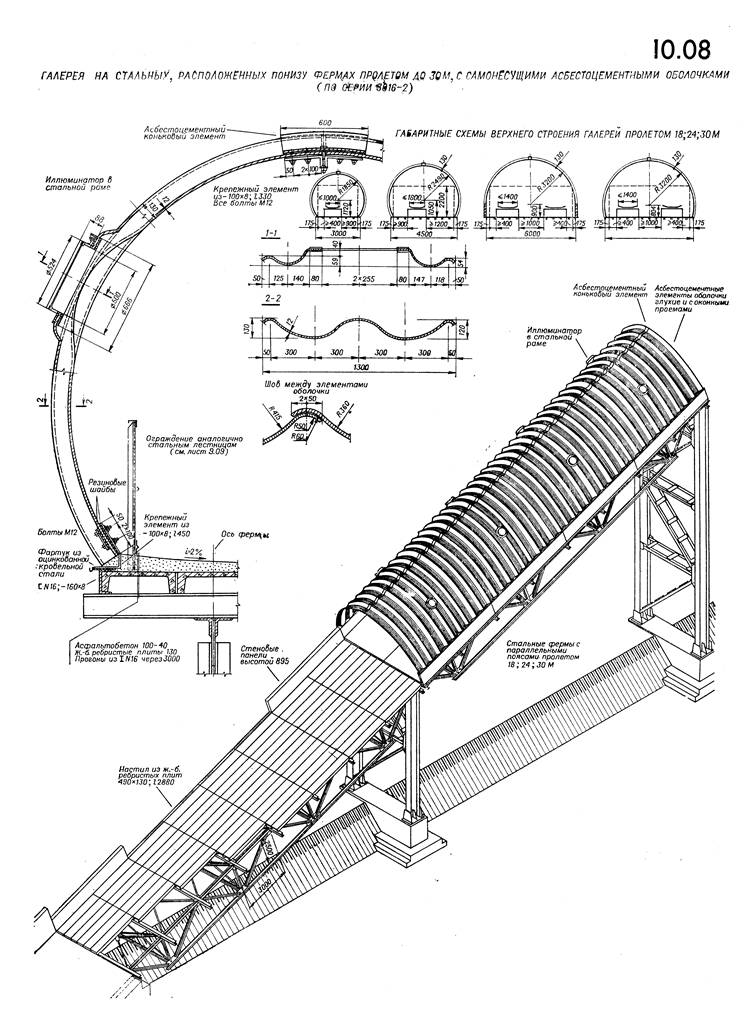

Лист 10.07. Утепленная гелерея на стальных, расположенных снаружи фермах пролетом до 30 м Лист 10.08. Галерея на стальных, расположенных понизу фермах пролетом до 30 м
Ширина галереи в свету складывается из суммарной ширины конвейеров и проходов между ними. Ширина конвейерной ленты 400—2000 мм. К каждому конвейеру обеспечивается двусторонний подход: с одной стороны — при его движении шириной от 850 мм, с другой стороны — при его ремонте шириной от 400 мм. Проходы между двумя конвейерами принимаются шириной от 1000 мм. Высота прохода 2 м. На наклонных участках в проходе прибиваются планки или укладываются ходовые трапы. В качестве несущих конструкций пролетного строения галерей применяются стальные фермы пролетом до 30 м, железобетонные балки пролетом до 18 м и различные системы из предварительно-напряженных железобетонных элементов, в том числе коробчатые галереи со стальным шпренгелем. В высокорасположенных галереях наиболее экономичные решения достигаются большепролетными конструкциями. Характерные конструкции опор и несущих и ограждающих элементов пролетного строения рассмотрены на конкретных примерах. Несущий каркас рассматриваемых на листе 10.07 конвейерных галерей состоит из стальных колонн и ферм пролетом 18; 24 и 30 м. Промежуточные стальные опоры галереи — маятникового типа. Они рассчитаны только на восприятие вертикальных усилий и не препятствуют продольным температурным деформациям. Анкерные (неподвижные) опоры наклонных галерей небольшой протяженности образуются в нижнем узле ленточным фундаментом. Галереи большой протяженности разбиваются на температурные отсеки. На стыке отсеков устанавливаются анкерные опоры. Наружное расположение ферм освобождает внутренний объем и упрощает очистку галереи. Тщательная очистка галерей особенно существенна при транспортировании пылящих взрывоопасных материалов. При надежной гидроизоляции пола она выполняется смывом пыли и просыпи. Для стока воды в полу галереи под транспортером устраивается лоток шириной на 0,4 м более ширины ленты. Разрезные стальные фермы с параллельными поясами и решеткой треугольного типа, высотой для всех пролетов 3 м по обушкам уголков (2,3 м — свободная высота галереи +0,3 м — габарит промпроводок +0,4 м — высота конструкций пола). Устойчивость поперечного сечения галереи обеспечивается жестким соединением над-опорных стоек с балками покрытия. Стальные связи между фермами располагаются в плоскости их верхнего и нижнего поясов между балками перекрытий. Ограждающие конструкции нижней части пролетного строения основываются на настиле из типовых железобетонных плит длиной 3 м, ограниченном керамзитобетонными цокольными блоками. В стенах и покрытии галереи применяются стальные профилированные настилы, утепленные жесткими минераловатными плитами. Окна из деревянных или стальных переплетов. Стены могут быть также собраны из панелей в виде дощатого каркаса, заполненного эффектив- ным утеплителем и обшитого плоскими асбестоце-ментными листами. Несущий каркас рассматриваемых на листе 10.08 конвейерных галерей отличается от предыдущего расположением и высотой ферм. Высота ферм по обушкам уголков принята для всех пролетов 2,5 м. Вертикальные связи между фермами расположены в плоскости стоек решетки. Перекрытия галерей шириной 3; 4,5 и 6 м выполнены в виде настила из ребристых железобетонных плит номинальным размером в плане 3 X 0,5 м. Плиты укладываются на поперечные стальные прогоны пролетного строения. Настил замоноличивается цементным раствором марки 200. Асбестоцементные оболочки ограждения опираются на продольные стальные балки, проходящие по контуру настила, или (только при ширине 6 м) на стеновые панели высотой 0,9 м. Последний тип ограждений разработан в связи с ограничением длины асбестоцементных листов, поставляемых в настоящее время промышленностью. Асбестоцементные листы оболочки соединяются между собой и со стальными опорами в продольных швах на болтовых соединениях, в поперечных швах — нахлесткой на 0,1 м. На наклонных участках вышерасположенные листы нахлестываются на нижние. Коньковый стык перекрывается асбесто-цементными листами шириной 0,6 м. В зависимости от кранового оборудования монтаж галереи можно проводить из собранных внизу блоков, включающих в себя пролетное строение и асбестоцементную оболочку ограждения, или поэлементно. В последнем случае два листа оболочки укрупняются в соединенный в коньке посредством болтов монтажный элемент, зафиксированный монтажными распорками. Полы в галереях выполняются из асфальтобетона с уклоном 2% к середине. Места примыкания оболочки к настилу перекрытия тщательно замоно-личиваются. Станина конвейера опирается непосредственно на стальные прогоны пролетного строения. От механических повреждений асбестоце-ментная оболочка страхуется стальными ограждениями, ограничивающими габарит прохода. К зданиям галереи примыкают консольным участком длиной до 6 м. Перекрытие здесь выполняется в виде монолитной железобетонной плиты, опирающейся на упомянутые стальные прогоны.
Пролетное строение стальных галерей-оболочек представляет собой трубу круглого или овального сечения, совмещающую несущие и ограждающие функции. Овальное сечение характерно для галерей на 2 транспортера, круглое — на 1 транспортер. Аналогичные галереи могут устраиваться пролетом до 80 м. Жесткость оболочки из стальных листов толщиной 8 мм обеспечивается внутренним каркасом. Каркас состоит из поперечных сквозных диафрагм, расположенных в пролете с интервалом 3 м, и связывающих их продольных ребер. Поперечные диафрагмы образуются контурными ребрами, соединяющей их в уровне пола затяжкой и выгораживающими проход колоннами.

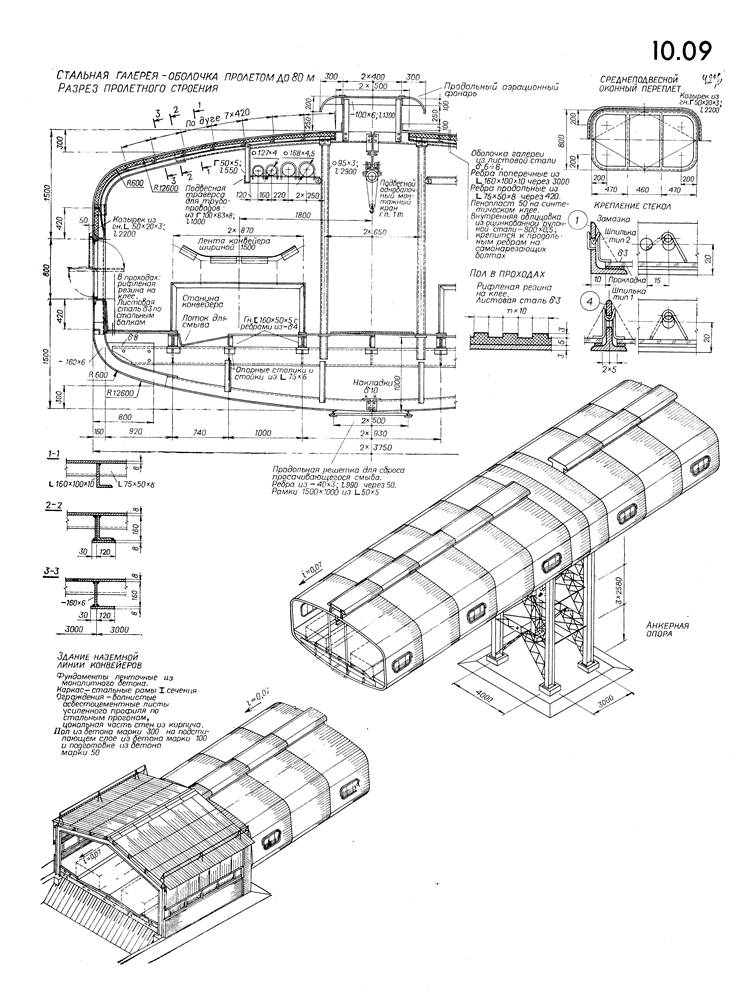

Лист 10.09. Стальная галерея-оболочка пролетом до 60 м
