3.4.2  Ведомый шкив





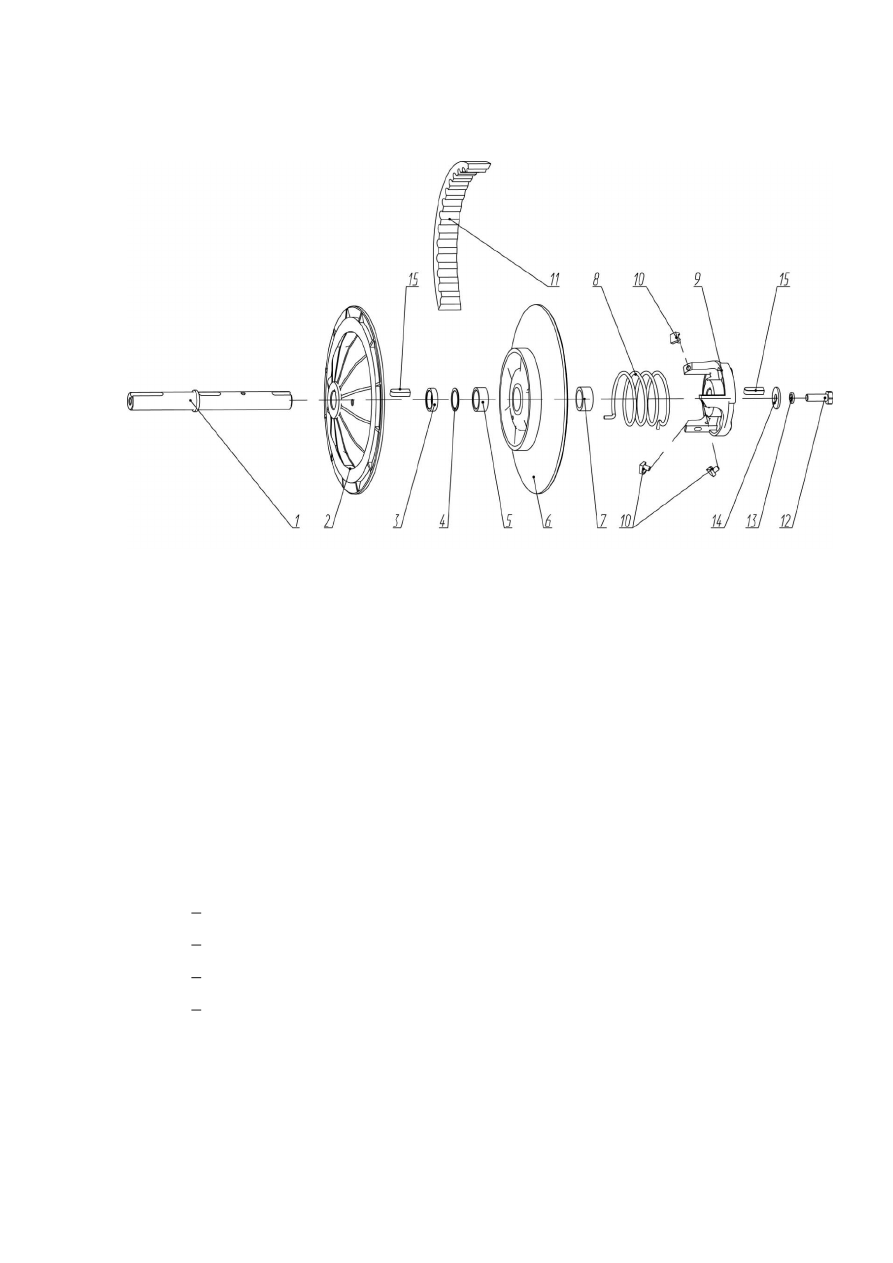

1

–  вал;  2  –  диск  неподвижный;  3,  4  –  кольца;  5  –  втулка;  6  –  диск  подвижный;

7

–  втулка;  8  –  пружина;  9  –  полумуфта;  10  –  вкладыш;  11  –  ремень;  12  –  болт;

13, 14

– шайбы; 15 – шпонка

Рисунок 3.14 – Ведомый шкив





3.4.2.1 Снятие



Перед снятием ведомого шкива необходимо снять:



двигатель (см. подраздел 3.1.1);



вал руля (см. подраздел 3.6.1);



тормоз и тормозной диск (см. подраздел 3.5.1);



цепь и ведущую звездочку цепной передачи (см. подраздел 3.4.4.1)

Затем отверните болты 12 крепления корпуса подшипника 2 (рисунок 3.18)

и снимите ведомый шкив.

55



3.4.2.2 Разборка



Отверните болты 12, снимите шайбы 13, 14, затем снимите полумуфту 9,

пружину 8 и подвижный диск 6 (рисунок 3.14).

ПРЕДУПРЕЖДЕНИЕ

Будьте  осторожны  при  разборке  и  сборке.  Полумуфта  ведомого  шкива

подпружинена



3.4.2.3 Чистка



Перед  чисткой  детали  должны  быть  выдержаны  при  комнатной

температуре.

Почистите  рабочие  поверхности  конусов  неподвижного  диска  2,

подвижного диска 6 и вала 1 (рисунок 3.14) мягкой металлической щеткой и сухой

тканью.



Тампоном,  смоченным  растворителем  общего  назначения,  почистите

цилиндрическую  поверхность  вала  1,  кольца  3,  4,  втулки  5,  7  и  резьбу  вала  1,

крепежного болта 12 (рисунок 3.14).



3.4

.2.4 Проверка



Втулки  5, 7, запрессованные в подвижный диск 6, проверьте на трещины,

царапины и на свободное движение (в сборе с неподвижным диском) вдоль вала 1

(рисунок 3.14).

С помощью нутромера измерьте диаметр втулок 5, 7 (рисунок 3.14).

Точка измерения должна быть, как минимум, в 5 мм от края втулки.



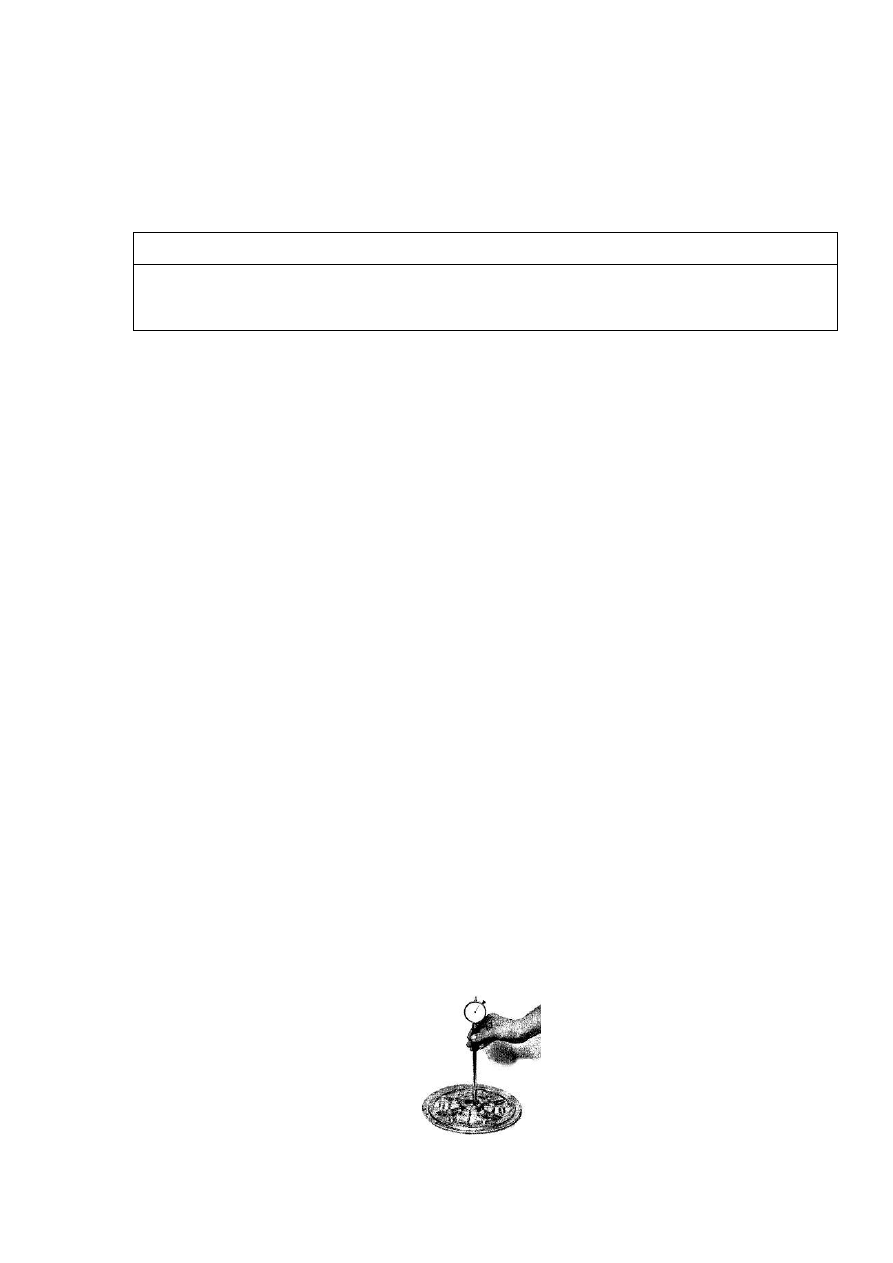

Рисунок 3.15 – Измерение износа диаметра втулок

56



Предел износа втулок ведомого шкива  Ø25,3 мм.

Если износ у втулок 5, 7 более заданного, необходимо заменить

подвижный диск 6 с кольцами (рисунок 3.14).

Проверьте вкладыши 10 (рисунок 3.14) на износ. Замените, если толщина

вкладыша менее 1 мм (рисунок 3.16).





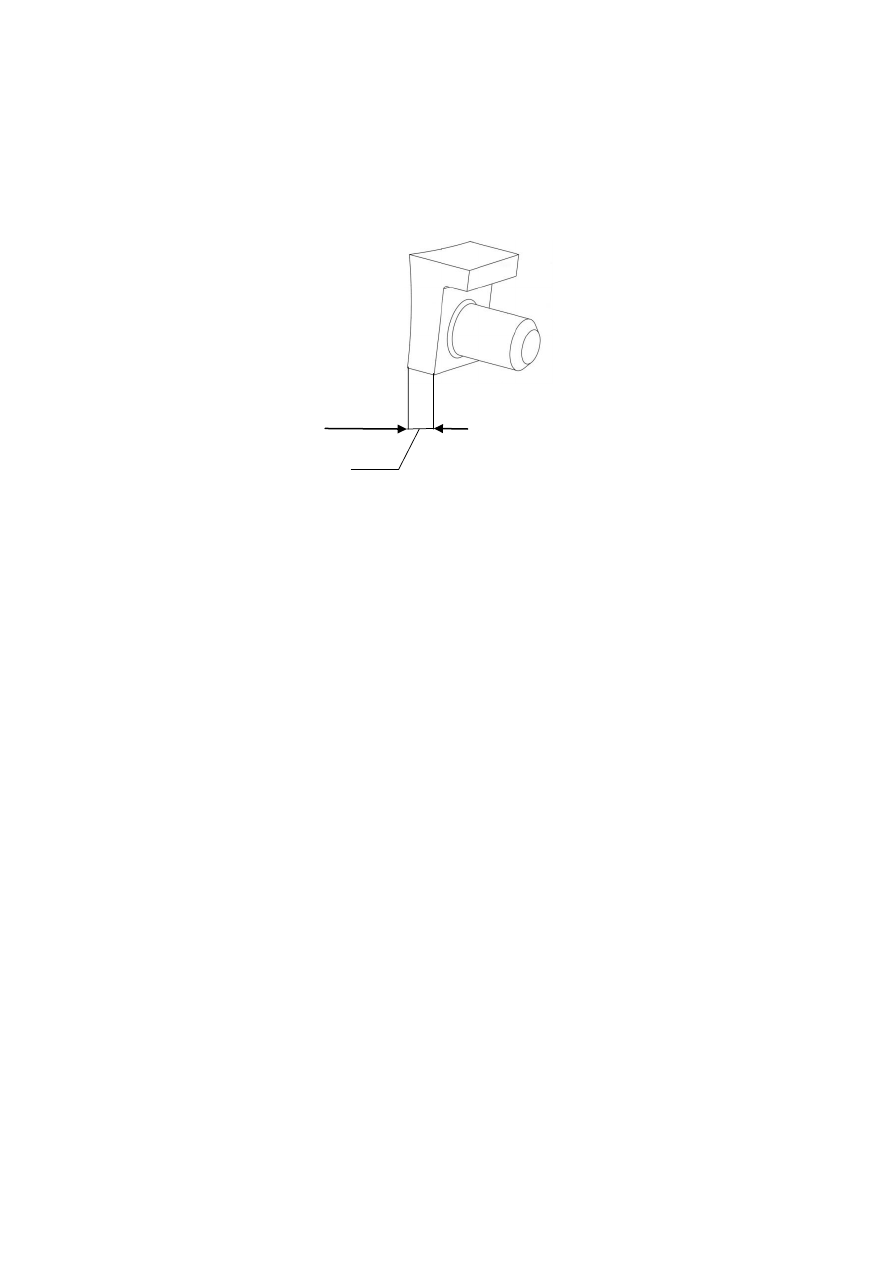

1

– Здесь замерить толщину вкладыша

Рисунок 3.16 – Измерение толщины вкладыша



При  замене  вкладышей  всегда  устанавливайте  новый  комплект  (3  штуки)

для сохранения равного давления на полумуфту.



3.4.2.

5 Сборка



Собирайте ведомый шкив в обратном порядке процедуры разборки.

При  сборке  следует  произвести  предварительную  закрутку  пружины  8

(рисунок  3.14).  Для  этого  введите  зацепы  пружины  8  в  фиксирующие  отверстия

подвижного диска 6 и полумуфты 9 (рисунок 3.14).

Поверните  полумуфту  на  120

0



по  часовой  стрелке  от  свободного

состояния пружины (вид со стороны полумуфты).

Затяжка крепежного болта 12 (рисунок 3.14) от 30…35 Н

.

м

(2,157…2,745 кгс

.

м).



1 min

мм

1

57



3.4.2.6 Регулировка



Регулировка  ширины  канавки  под  ремень  на  ведомом  шкиве  вариатора

производится за счет установки регулировочного кольца 4 (рисунок 3.14). Ширина

канавки  под  ремень  на  ведомом  шкиве  должна  составлять  y=33±0,5  мм

(рисунок 3.17).



3.4.2.7 Установка



Предварительно закрепите болтами 12 корпус подшипника 2 к кронштейну

рамы,  затем  введите  вал  ведомого  шкива  вариатора  во  внутренние  обоймы

подшипников 19, установленных в корпусе 2 (рисунок 3.18).

Примечание  –  окончательная  затяжка  болтов  12  (рисунок  3.18)

производится после регулировки натяжения цепи цепной передачи.

Установите ведущую звездочку цепной передачи (см. подраздел 3.4.4.1) и

тормозной диск (см. подраздел 3.5.1).



3.4.3 Взаимное расположение шкивов и регулировка



3.4.3.1 Общие сведения



Регулировка  взаимного  расположения  центробежного  регулятора  и

ведомого  шкива  проводится  для  обеспечения  наивысшего  КПД  вариатора  и

оптимальной работы ремня вариатора.

Для  обеспечения  оптимальных  условий  работы  вариатора  должны  быть

соблюдены следующие требования:



расстояние  между  центрами  шкивов  должно  быть  z=278±1  мм  (не

регулируется – обеспечивается при изготовлении рамы снегохода) (рисунок 3.17);
