Контрольные функции

40

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).

 [XCS00733]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Отсоедините разъем шланга от
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).
Если амортизатор слишком жесткий и
требуется более плавная езда, уменьшите
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).

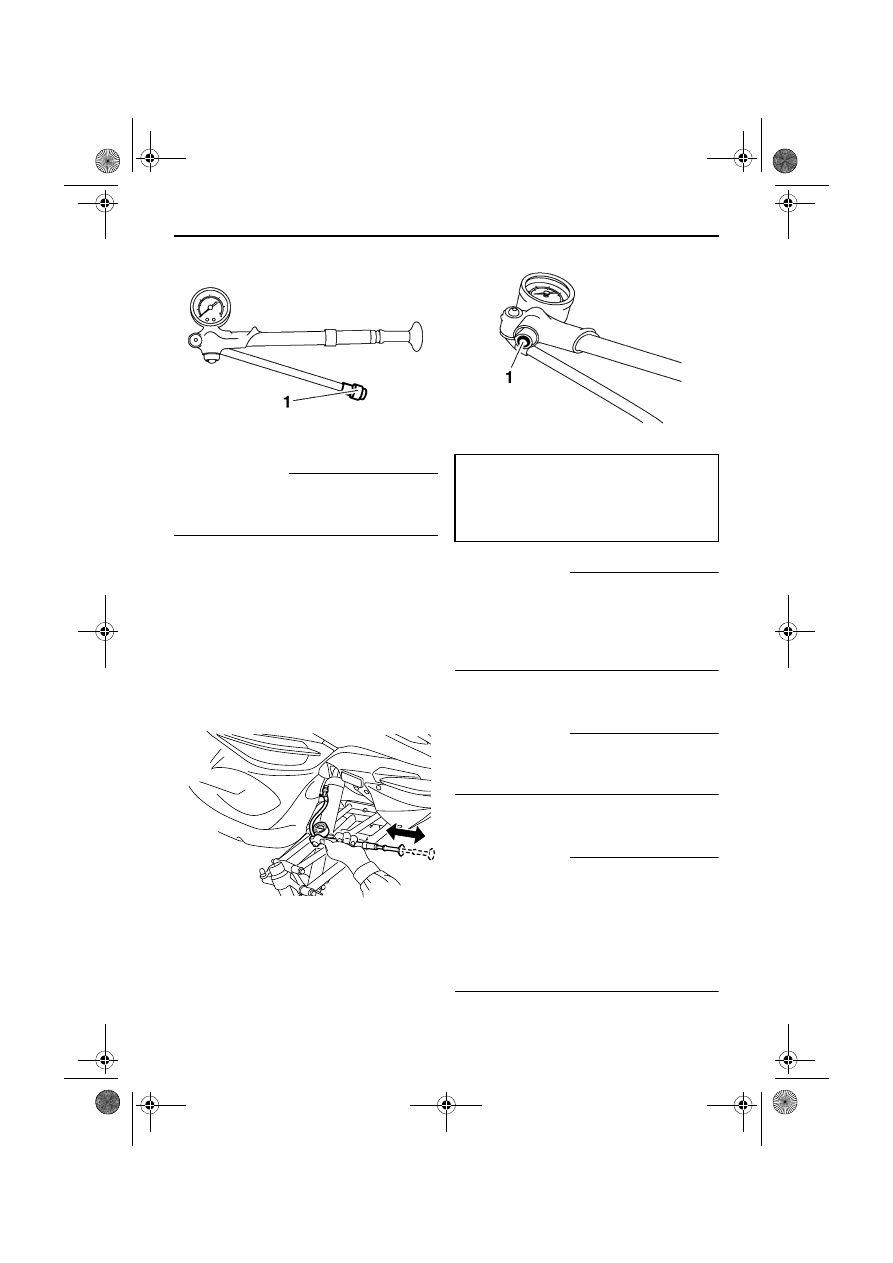

1. Разъем шланга

1. Кнопка стравливания на клапане

Пределы давления воздуха:

448–1034 кПа (4.5–10.3 кгс/см²,

65–150 psi)

Рекомендуемое давление воздуха:

586 кПа (5.9 кгс/см², 85 psi)

U8HGR2X0.book  Page 40  Wednesday, May 9, 2012  4:20 PM

Контрольные функции

41

XSU10975

Регулировка предварительной
натяжки пружин центрального
амортизатора и задних торсионных
пружин (RX10PXT), или пружин
заднего амортизатора (RX10P)

Предварительная натяжка пружин
производится поворотом регулировочной
гайки на центральном амортизаторе и
регуляторами на задних торсионных пружинах
(RX10PXT), или поворотом регулировочного
кольца (RX10P) на заднем амортизаторе.
Предварительная натяжка пружин проводится
следующим образом.

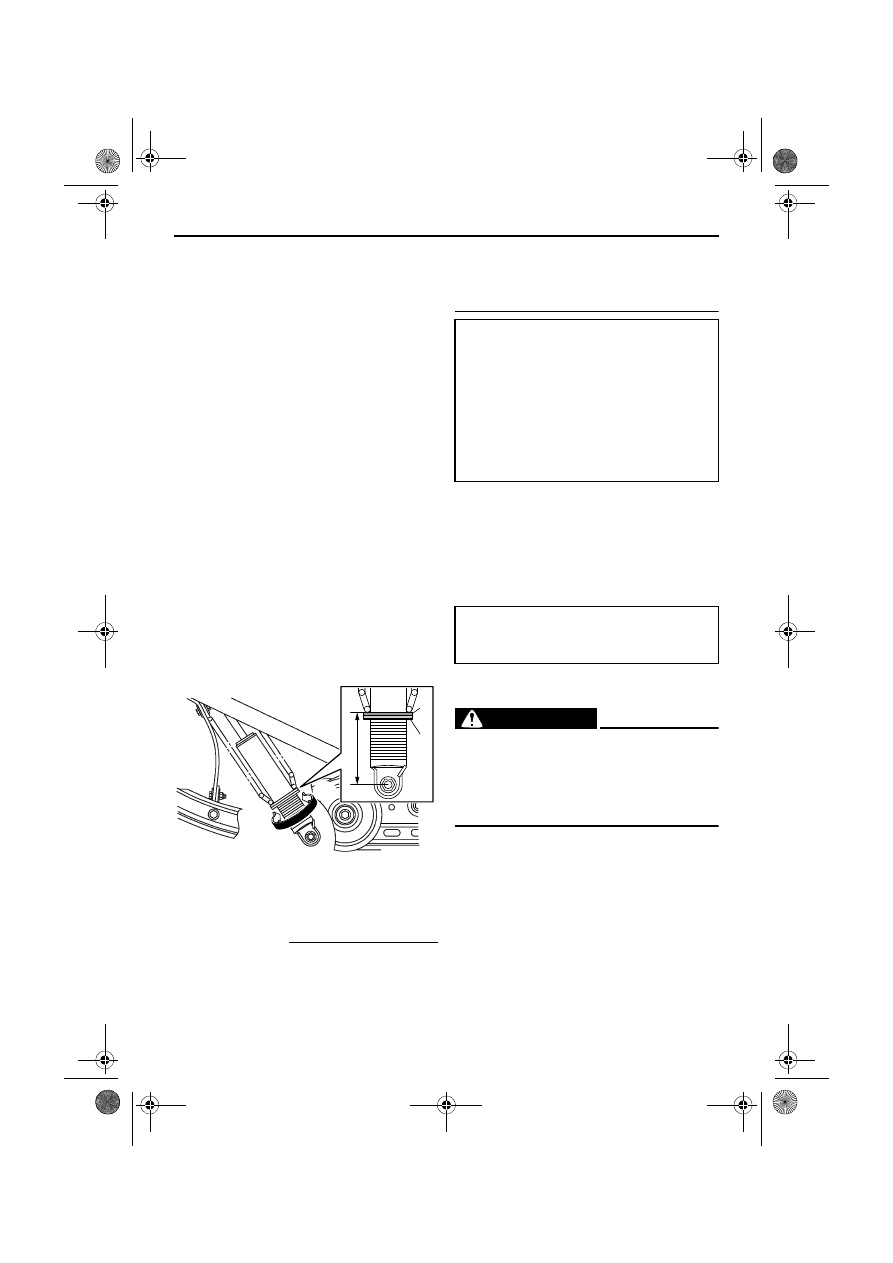

Центральный амортизатор (RX10PXT)
1.

Ослабьте контргайку.

2.

Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную
гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).

ПРИМЕЧАНИЕ

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем

больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.

3.

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

 [XCS00860]

Задние торсионные пружины (RX10PXT)

ОСТОРОЖНО

XWS00750

Величины предварительной натяжки левой
и правой пружин должны быть
одинаковыми. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулятор в направлении (a). Для
уменьшения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулятор в направлении (b).

1. Регулировочная гайка предварительного

натяга пружины

2. Расстояние A
3. Контргайка

(a)

(b)

2

1

3

Предварительная натяжка пружин*:

Минимальная (слабая):

106.1 мм (4.18 дюйм)

Стандартное положение:

122.1 мм (4.81 дюйм)

Максимальная (сильная):

132.1 мм (5.20 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

U8HGR2X0.book  Page 41  Wednesday, May 9, 2012  4:20 PM

Контрольные функции

42

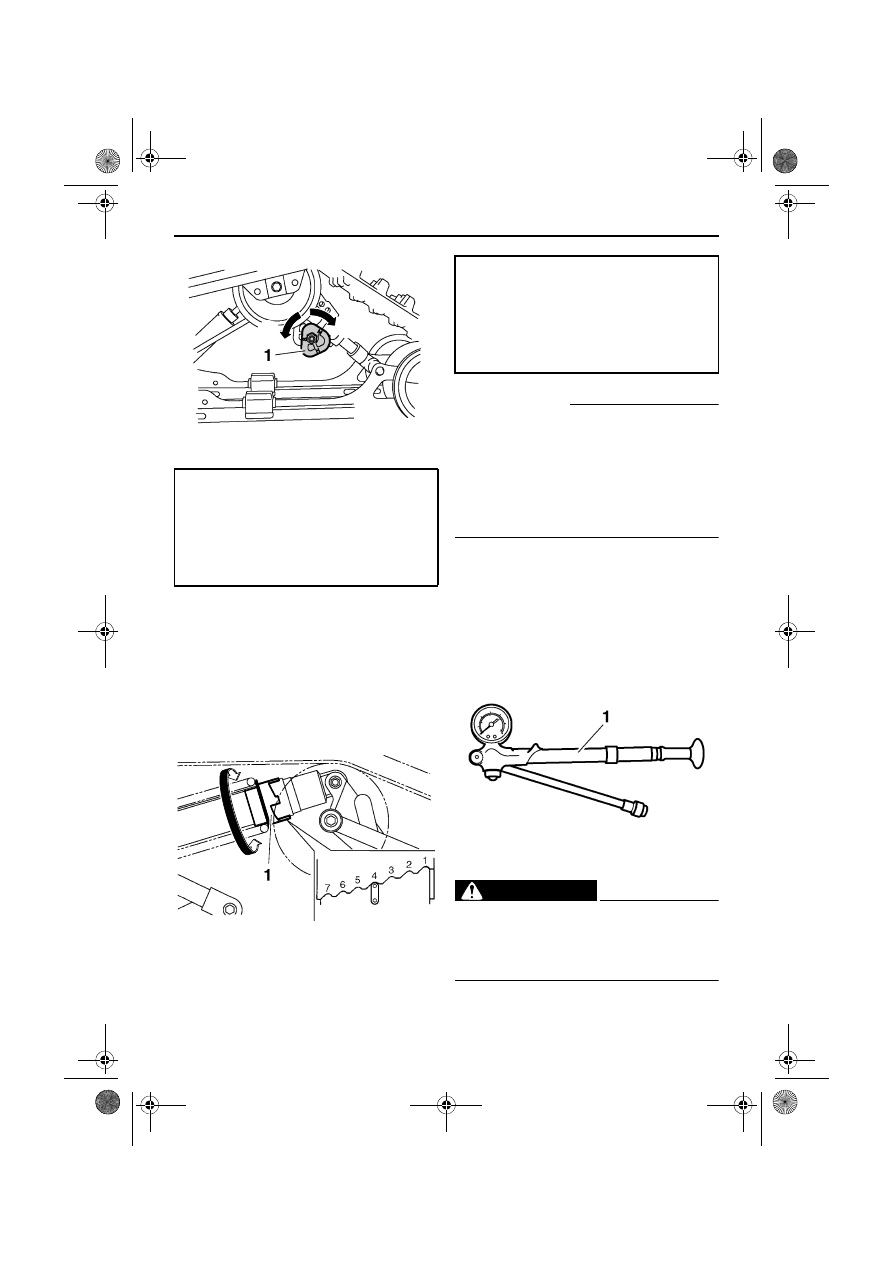

Задний амортизатор (RX10P)
Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулировочное кольцо в
направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочное кольцо в направлении (b).

ПРИМЕЧАНИЕ

Дальнейшая регулировка предварительной
натяжки пружины производится путем
изменения положения гнезда пружины.
Поскольку проведение данной регулировки
требует наличия специальных
приспособлений, она должна производиться
дилером фирмы Yamaha.

XSU14440

Регулировка давления воздуха в задних
амортизаторах (RX10PS)

В комплект снегохода входит насос
амортизатора, с помощью которого
регулируется давление воздуха в
амортизаторе. На насосе имеется манометр.

ОСТОРОЖНО

XWS00800

Перед регулировкой амортизатора
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.

1. Регулятор предварительного натяжения

пружин

Предварительная натяжка пружин:

Минимальная (слабая):

S

Стандартное положение:

M

Максимальная (сильная):

H

1. Регулировочное кольцо предварительного

натяга пружины

(a)

(b)

(b)

(a)

Предварительная натяжка пружин:

Минимальная (слабая):

1

Стандартное положение:

4

Максимальная (сильная):

7

1. Насос амортизаторов

U8HGR2X0.book  Page 42  Wednesday, May 9, 2012  4:20 PM

Контрольные функции

43

ВНИМАНИЕ

XCS01030

Перед регулировкой давления воздуха в
амортизаторе убедитесь, что он не нагружен
и полностью раздвинут.

Чтобы отрегулировать давление воздуха
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

3.

Снимите с амортизатора крышку
пневматического клапана.

4.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление. ВНИМАНИЕ: Не
перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.



[XCS00721]

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1551 кПа
(15.5 кгс/см², 225 psi).

 [XCS00981]

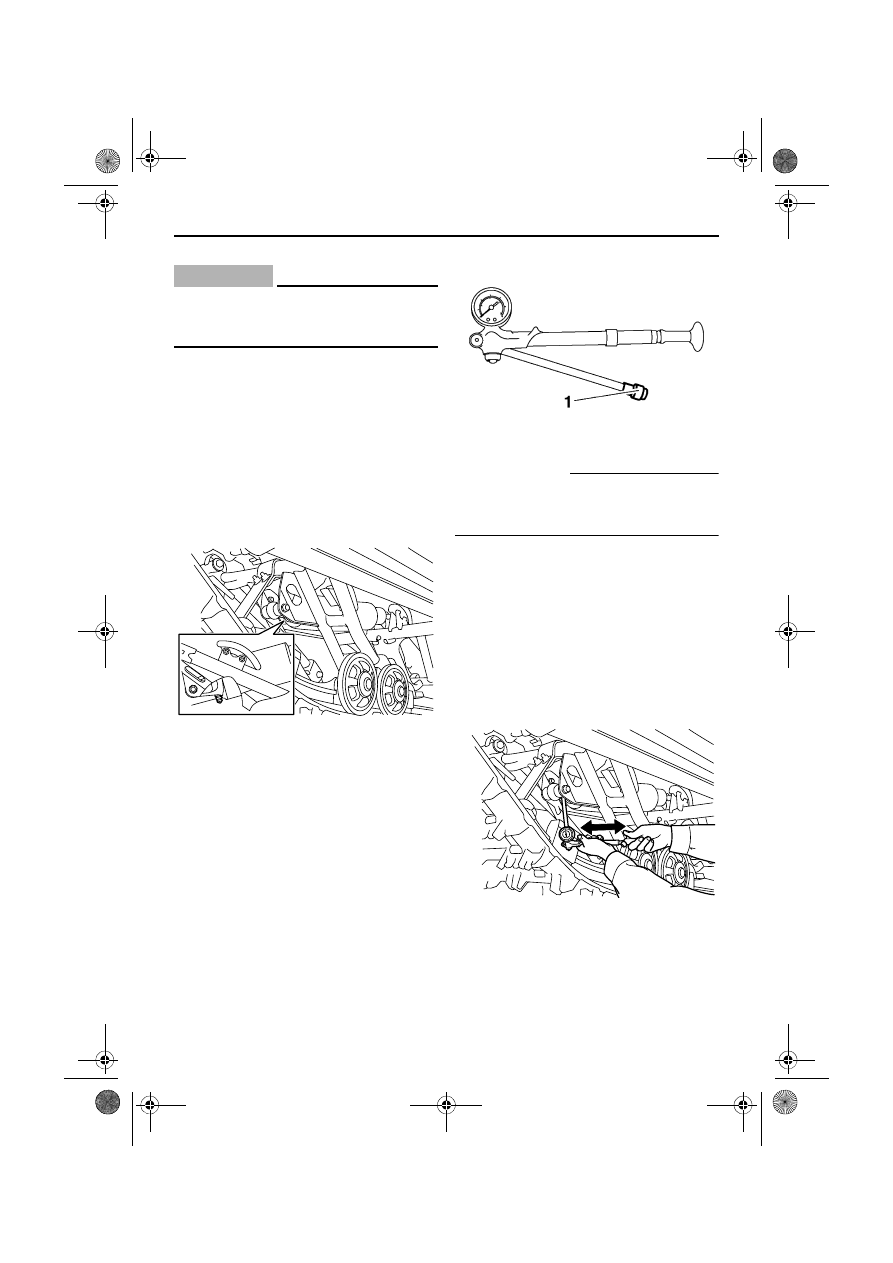

1. Крышка пневматического клапана

1

1. Разъем шланга
