Снегоход Yamaha RX10PXT (RX10ST2), RX10P, RX10PS. Руководство - часть 10

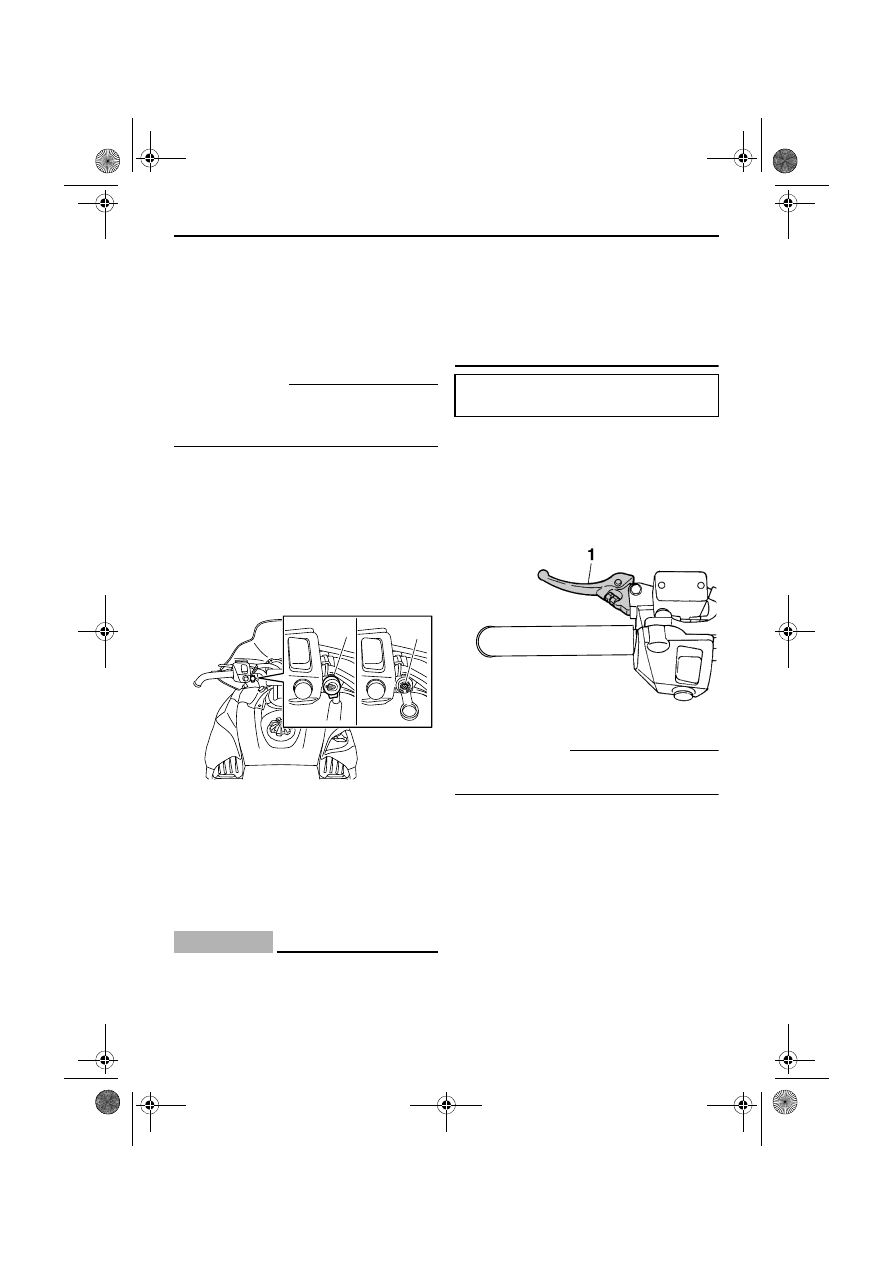

Контрольные функции

32

XSU13264

Гнездо подключения
обогревателя защитной маски
(КАНАДЫ)

Гнездо подключения обогревателя защитной
маски расположено с левой стороны руля.

ПРИМЕЧАНИЕ

Гнездо подключения обогревателя защитной
маски можно использовать только при
работающем двигателе.

Для использования гнезда
подключения обогревателя защитной
маски

1.

Запустите двигатель.

2.

Откройте крышку гнезда подключения
обогревателя защитной маски и вставьте в
гнездо разъем электропитания
обогревателя защитной маски.

3.

После использования обогревателя
защитной маски не забудьте вынуть из
гнезда разъем электропитания и закрыть
крышку.

ВНИМАНИЕ

XCS00892

Во избежание перегрузки цепи или
возможного перегорания предохранителя
не используйте обогреватель защитной

маски с номинальной мощностью,
превосходящей установленный максимум
для гнезда подключения обогревателя
защитной маски. (Рекомендованную
амперную нагрузку предохранителя см. на
стр. 97.)

XSU13523

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.
Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ

При нажатии на рычаг тормоза загорается
сигнал торможения.

Рычаг тормоза оборудован регулятором
положения.

Для регулировки положения рычага
тормоза

1.

Ослабьте контргайку.

2.

Слегка нажав на рычаг тормоза в
направлении (a), поверните
регулировочный болт для задания
требуемого положения рычага.

1. Крышка гнезда подключения обогревателя

защитной маски

2. Гнездо подключения обогревателя защитной

маски

1

2

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 1.5 А (18 Вт)

1. Рычаг тормоза

U8HGR2X0.book  Page 32  Wednesday, May 9, 2012  4:20 PM

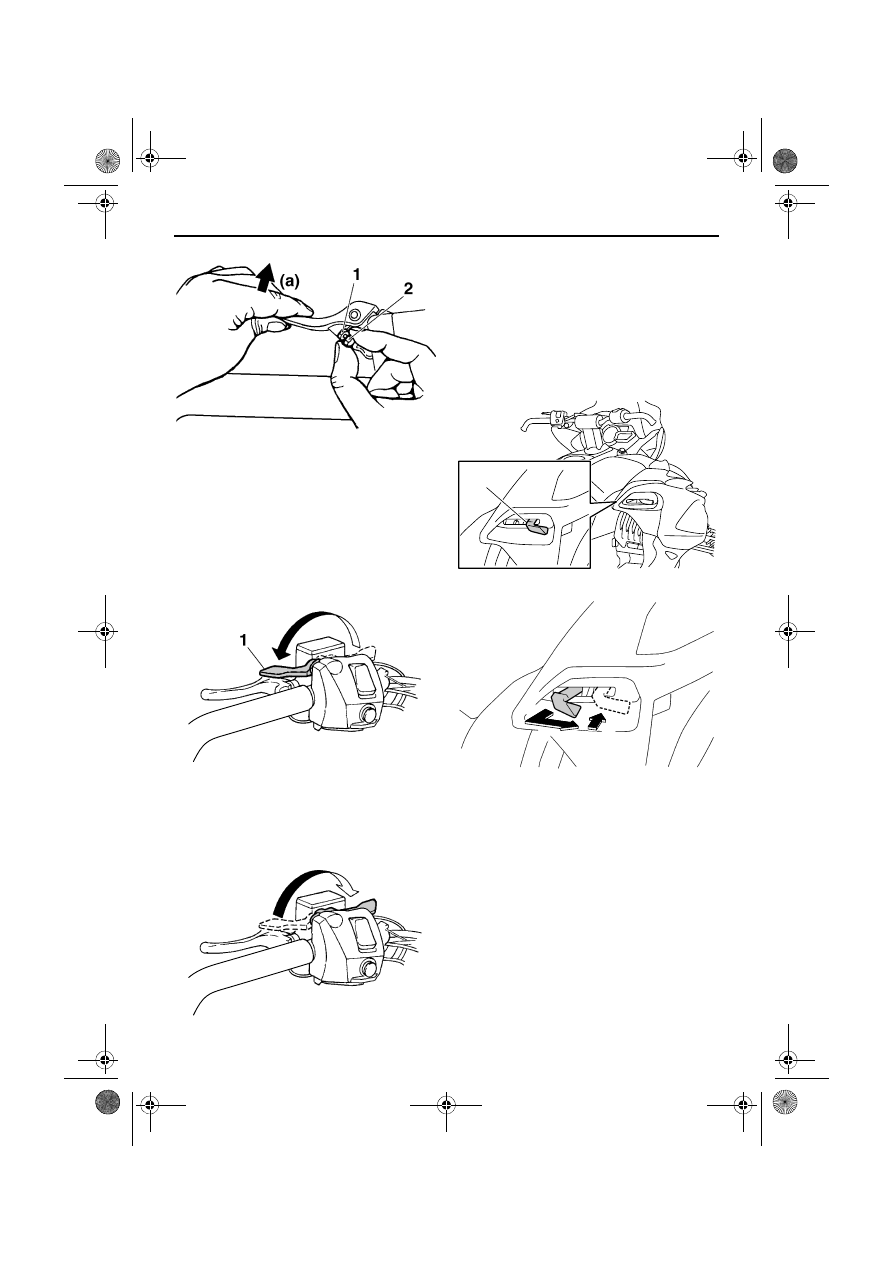

Контрольные функции

33

3.

После регулировки положения рычага
тормоза затяните как следует контргайку.

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

XSU10593

Рычаг переключения передач

Рычаг переключения передач предназначен
для выбора направления движения снегохода
— вперед или назад. После полной остановки
снегохода потяните рычаг переключения
передач, переместите его в положение “FWD”
или “REV” до упора, а затем отпустите.

1. Контргайка
2. Регулировочный болт

1. Рычаг стояночного тормоза

1. Рычаг переключения передач

1. Потяните.
2. Переместите на “FWD” (вперед).
3. Отпустите.

1

1

2

3

U8HGR2X0.book  Page 33  Wednesday, May 9, 2012  4:20 PM

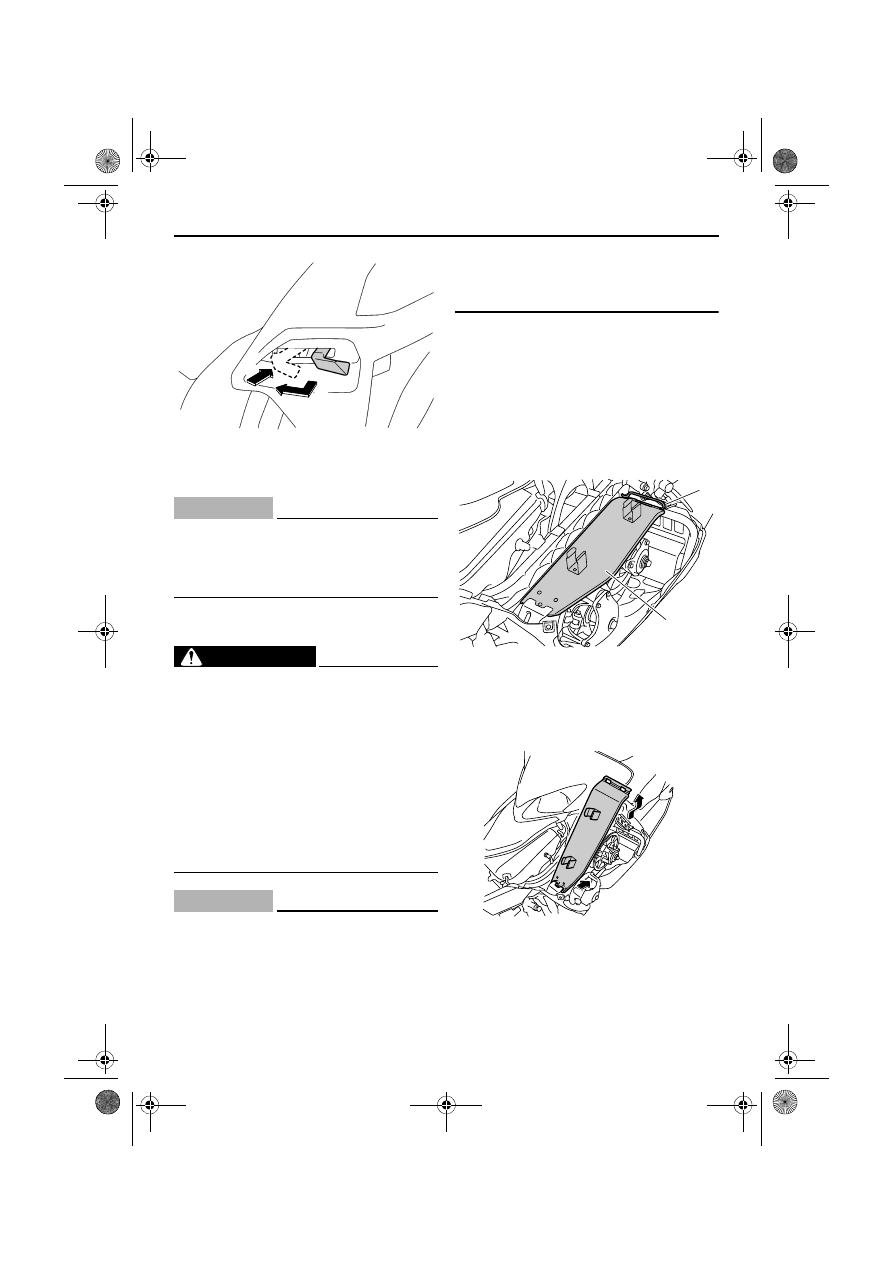

Контрольные функции

34

ВНИМАНИЕ

XCS00072

Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.

XSU13314

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00930

●

Никогда не включайте двигатель, если
снят клиновой ремень. При этом могут
быть повреждены детали сцепления.

●

При снятии или установке кожуха
привода будьте внимательны, чтобы не
поцарапать ветровое стекло.

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.
Кожух привода расположен под левой боковой
крышкой. (Порядок снятия см. на стр. 65.)

Чтобы снять кожух привода

1.

Вытяните фиксатор кожуха привода из
держателя задней части кожуха.

2.

Поднимите заднюю часть кожуха
привода, как показано, затем вытяните ее,
чтобы снять.

Чтобы поставить на место кожух
привода

1.

Установите пазы передней части кожуха
привода над выступами переднего
держателя кожуха привода.

1. Потяните.
2. Переместите на “REV” (назад).
3. Отпустите.

3

2

1

1. Кожух привода
2. Фиксатор кожуха привода

1

2

U8HGR2X0.book  Page 34  Wednesday, May 9, 2012  4:20 PM

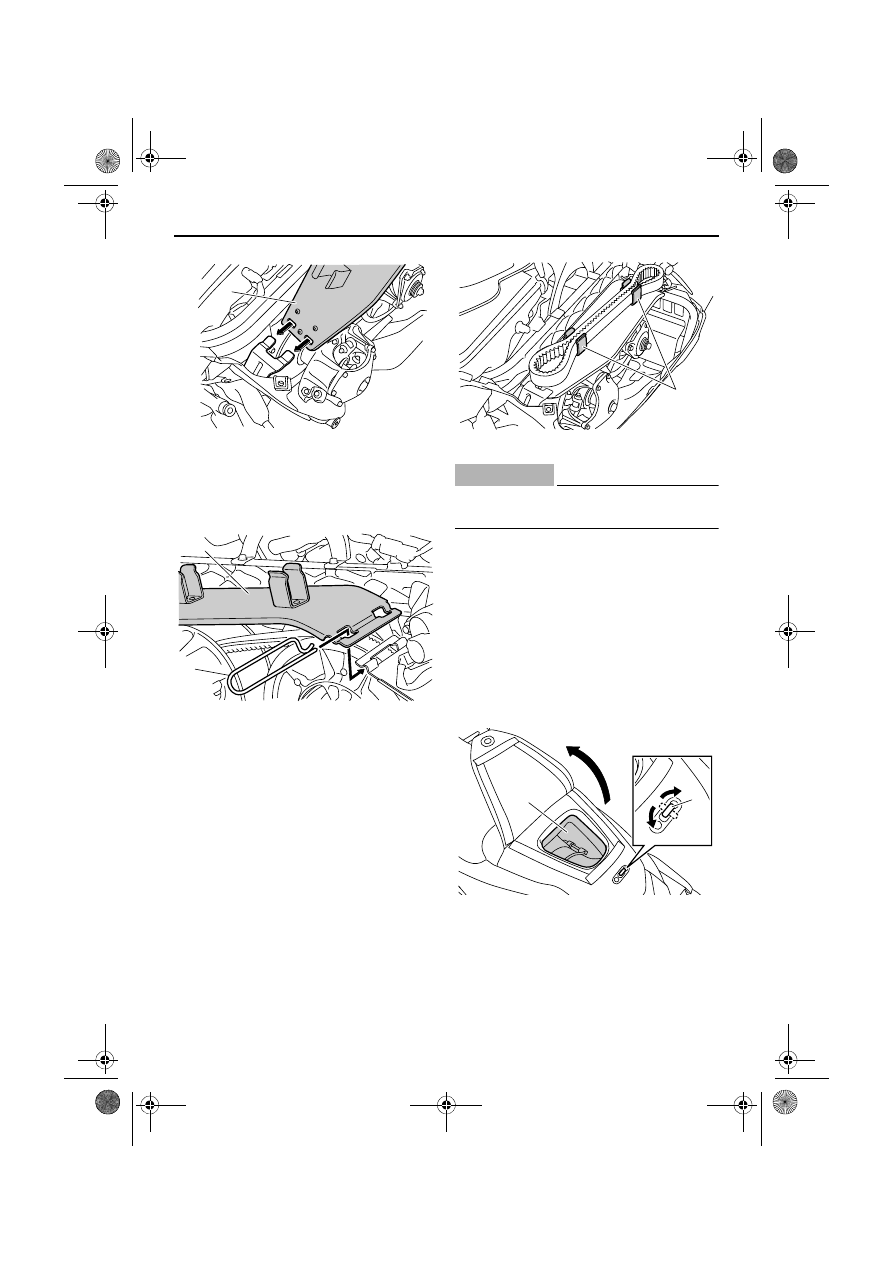

Контрольные функции

35

2.

Совместите пазы в кожухе привода с
выступами на заднем держателе кожуха,
затем вставьте фиксатор кожуха в
держатель, как показано ниже.

XSU10761

Держатель клинового ремня

Возите с собой запасной клиновый ремень для
замены в экстренном случае, закрепив его в
соответствующем держателе.

ВНИМАНИЕ

XCS00180

Следите, чтобы ремень был надежно
закреплен в держателе.

XSU10811

Багажный отсек

Багажный отсек расположен за сиденьем.
Багажный отсек предназначен для хранения
инструмента, инструкций, запасных частей и
других мелких предметов.

Открытие багажного отсека

Поверните крепление на 1/2 оборота в любом
направлении, а затем сложите крышку
багажного отсека.

Закрытие багажного отсека

Опустите крышку багажного отсека, а затем
поверните крепление в исходное положение.

1. Кожух привода

1. Кожух привода
2. Фиксатор кожуха привода

1

2

1

1. Держатель клинового ремня

1. Замок
2. Багажный отсек

1

1

2

U8HGR2X0.book  Page 35  Wednesday, May 9, 2012  4:20 PM
