Периодическое техническое обслуживание и регулировка

76

ПРИМЕЧАНИЕ

Уровень моторного масла должен быть между
отметками “H” и “L” на масломерном щупе.

6.

Если уровень моторного масла ниже
отметки “L”, добавьте масла
рекомендованного типа до отметки “H”.
(Информация о рекомендованных типах
масла находится на стр. 107.)
ВНИМАНИЕ: Заливая масло, следите
за тем, чтобы не превысить отметку
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 107.)
Следите за тем, чтобы в масляный бак
не попали посторонние предметы.



[XCS00462]

7.

Вставьте масломерный щуп в отверстие
маслоналивного патрубка и затяните
крышку маслоналивного патрубка.

8.

Подсоедините разъем указателя уровня
масла.

9.

Установите на место правую крышку и
капот.

Для замены моторного масла (с
заменой или без замены патрона
масляного фильтра)

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Включите двигатель, прогрейте его в
течение нескольких минут, а затем
выключите.

3.

Снимите капот, левую боковую крышку,
правую боковую крышку и кожух
привода. (Порядок снятия см. на стр. 31 и
68.)

4.

Снимите левую нижнюю крышку, правую
нижнюю крышку и нижнюю панель.

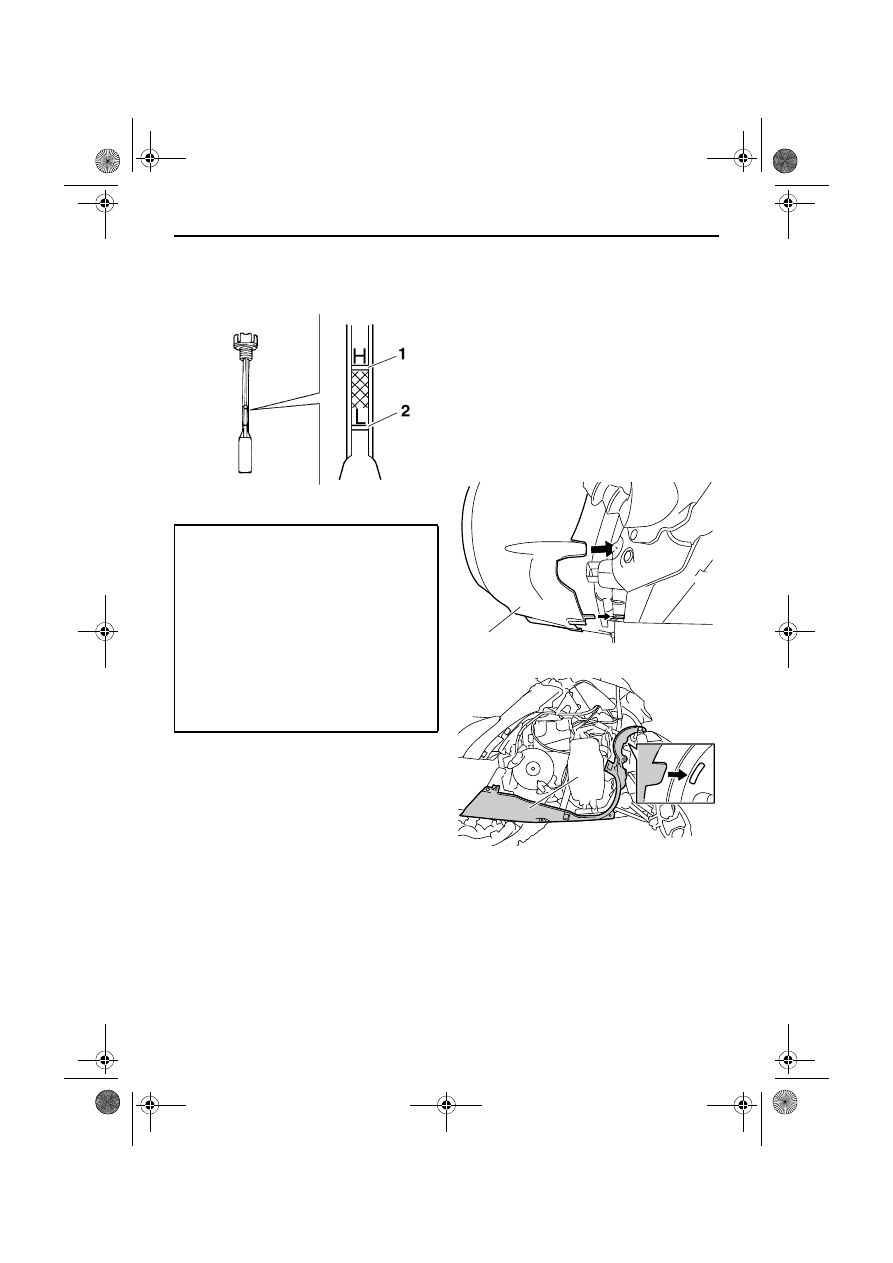

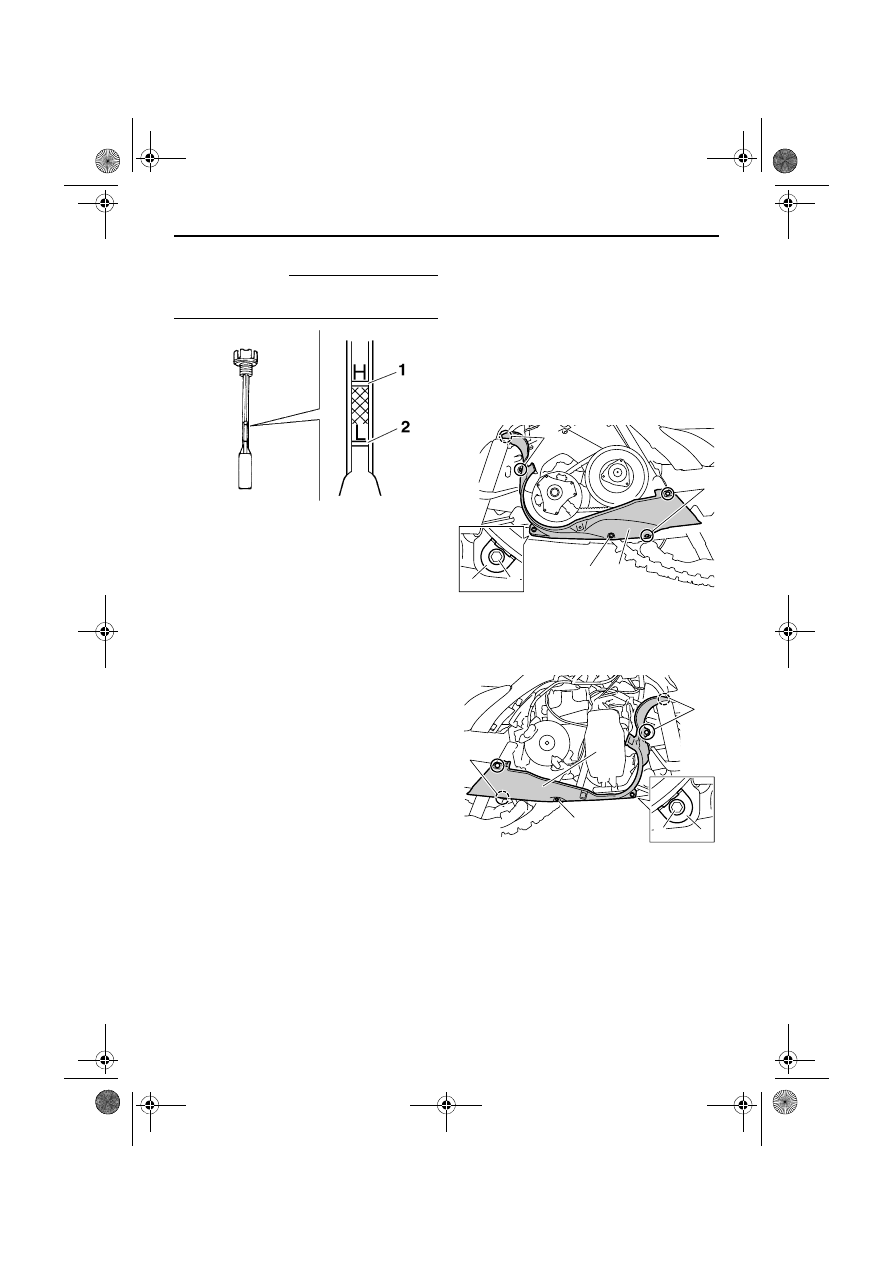

1. Отметка уровня “H”
2. Отметка уровня “L”

1. Левая нижняя крышка
2. Быстроразъемный фиксатор
3. Болт
4. Шайба

1. Правая нижняя крышка
2. Быстроразъемный фиксатор
3. Болт
4. Шайба

3

1

2

2

4

3

2

2

3

1

4

3

U8HKR4X0.book  Page 76  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

77

5.

Поставьте под масляный бак масляный
поддон для сбора отработанного масла.

6.

Отсоедините разъем указателя уровня
масла.

7.

Снимите крышку маслоналивного
патрубка и крышку головки цилиндров,
затем снимите болт слива моторного
масла с прокладкой, чтобы слить масло из
масляного бака.

8.

Поставьте под двигатель масляный
поддон для сбора отработанного масла.

9.

Извлеките болт слива моторного масла и
прокладку и слейте масло из картера.

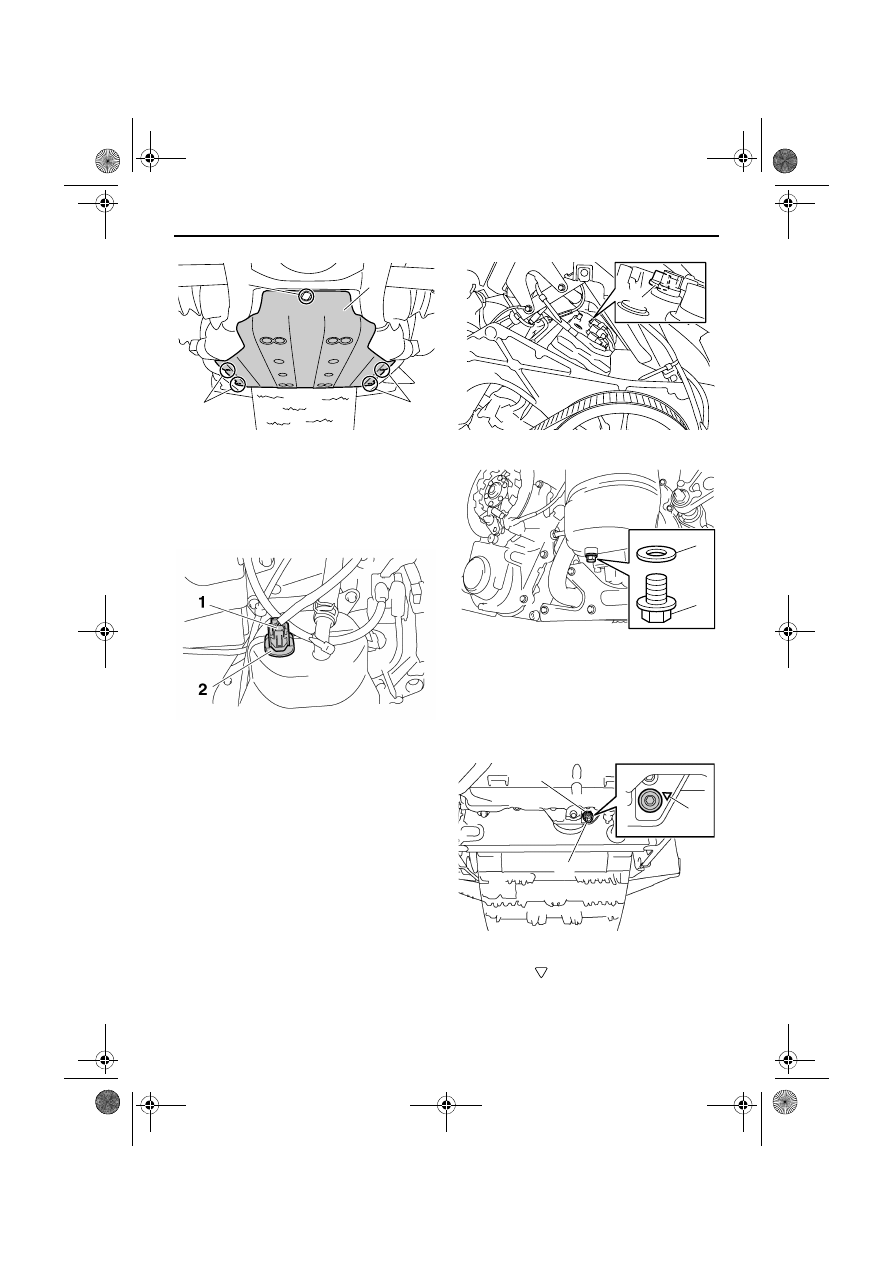

1. Нижняя панель
2. Быстроразъемный фиксатор

1. Разъем указателя уровня масла
2. Крышка маслоналивного патрубка

2

2

2

1

1. Крышка головки цилиндров

1. Болт слива моторного масла (из масляного

бака)

2. Прокладка

1. Болт слива моторного масла (из картера)
2. Прокладка
3. Отметка “

”

1

1

2

2

1

3

U8HKR4X0.book  Page 77  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

78

ПРИМЕЧАНИЕ

●

Символ “

” отпечатан на картере рядом с

болтом слива моторного масла из картера.

●

Избавляйтесь от отработанного моторного
масла в соответствии с местными
правовыми нормами.

●

Если вы не собираетесь заменять патрон
масляного фильтра, пропустите пункты
10–12.

10. Извлеките патрон масляного фильтра при

помощи гаечного ключа для масляного
фильтра.

ПРИМЕЧАНИЕ

Гаечный ключ для масляного фильтра можно
приобрести у дилера фирмы Yamaha.

11. Нанесите тонкий слой моторного масла на

уплотнительное кольцо нового патрона
масляного фильтра.

ПРИМЕЧАНИЕ

Убедитесь, что уплотнительное кольцо
установлено правильно.

12. Установите новый патрон масляного

фильтра при помощи гаечного ключа для
масляного фильтра и затяните его с
указанным крутящим моментом.

13. Установите болты слива моторного масла

с новыми прокладками, а затем затяните
их до нужного момента затяжки.

14. Залейте 2.0 л (2.11 амер. кварты, 1.76 англ.

кварты) рекомендуемого моторного масла
в масляный бак, а затем установите и
затяните крышку маслоналивного
патрубка и крышку головки цилиндров.

15. Включите двигатель, прогрейте его в

течение нескольких минут, а затем
выключите.

16. Снимите крышку маслоналивного

патрубка, а затем добавьте необходимое
количество масла рекомендованного типа
до отметки уровня “H” на масломерном
щупе. (Процедура проверки уровня
описана выше.) ВНИМАНИЕ: Заливая
масло, следите за тем, чтобы не
превысить отметку уровня “H” на
масломерном щупе. Используйте
только масло рекомендованного типа.

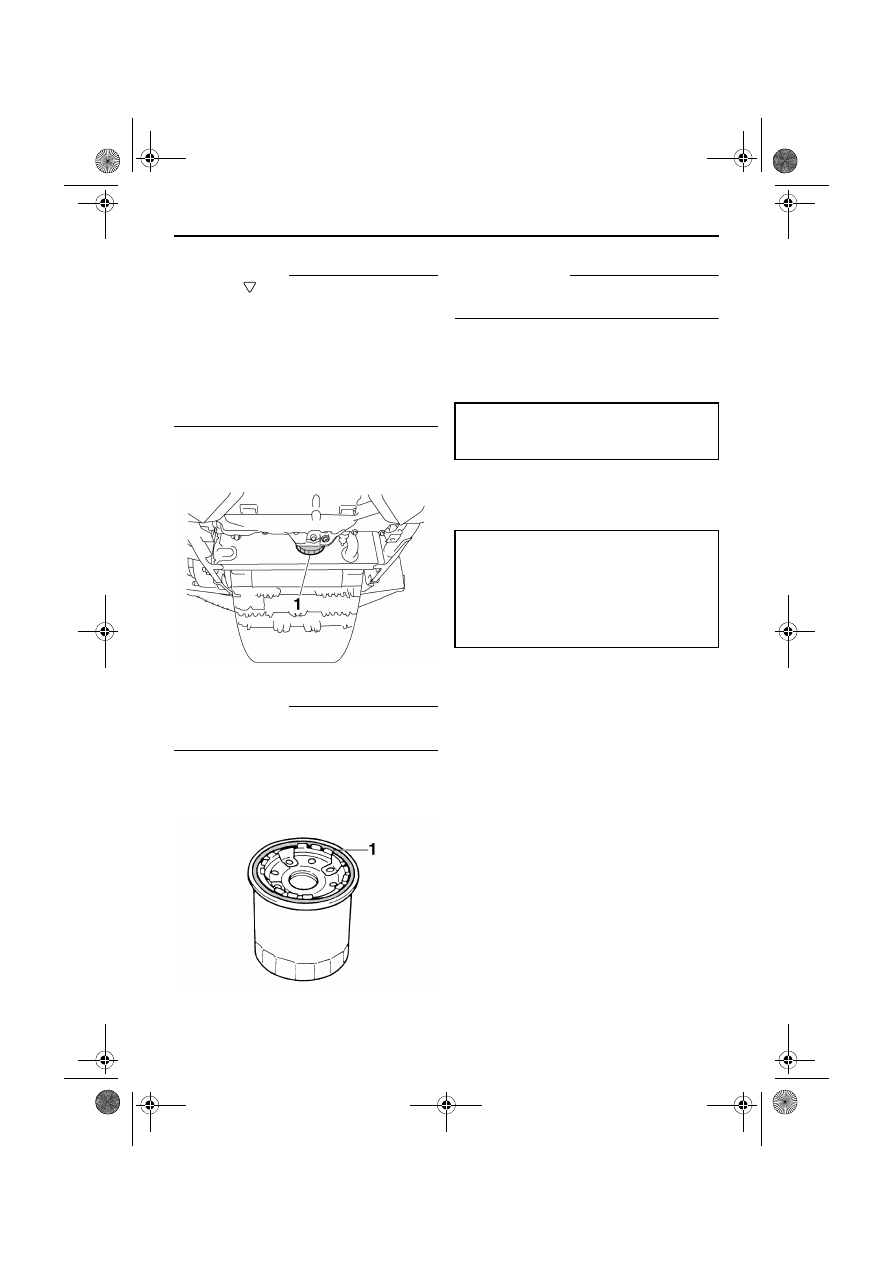

1. Патрон масляного фильтра

1. Уплотнительное кольцо

Крутящий момент затяжки:

Патрон масляного фильтра:

17 Нм (1.7 м·кгс, 12 фут·фунт силы)

Крутящие моменты затяжки:

Болт слива моторного масла (из

картера):

10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)

Болт слива моторного масла (из

масляного бака):

16 Нм (1.6 м·кгс, 12 фут·фунт силы)

U8HKR4X0.book  Page 78  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

79

(См. стр. 107.) Следите за тем, чтобы в
масляный бак не попали посторонние
предметы.

 [XCS00462]

17. Установите и закрутите крышку

маслоналивного патрубка.

18. Включите двигатель и дайте ему

поработать несколько минут на холостых
оборотах, проверяя его на отсутствие
утечки масла. При обнаружении утечки
немедленно выключите двигатель и
проверьте правильность установки болта
слива моторного масла, болта слива из
масляного бака, крышки головки
цилиндров и крышки маслоналивного
патрубка.

19. Выключите двигатель, после чего

подсоедините обратно разъем указателя
уровня масла. ВНИМАНИЕ: В случае

утечки масла или срабатывания
предупреждающего индикатора
низкого уровня масла во время работы
двигателя немедленно выключите
двигатель и предоставьте снегоход для
проверки дилеру фирмы Yamaha.
Продолжение эксплуатации двигателя
при таких условиях может привести к
его серьезному повреждению.

 [XCS00471]

20. Установите нижнюю панель.
21. Установите правую и левую нижние

крышки.

1. Отметка уровня “H”
2. Отметка уровня “L”

Рекомендуемое моторное масло:

См. стр. 107.

Количество масла:

С заменой патрона масляного фильтра:

3.2 л (3.38 амер. кварты, 2.82 англ.
кварты)

Без замены патрона масляного

фильтра:

3.0 л (3.17 амер. кварты, 2.64 англ.

кварты)

Общее количество:

3.9 л (4.12 амер. кварты, 3.43 англ.

кварты)

1. Правая нижняя крышка

1. Правая нижняя крышка

1

1
