Периодическое техническое обслуживание и регулировка

68

XSU13003

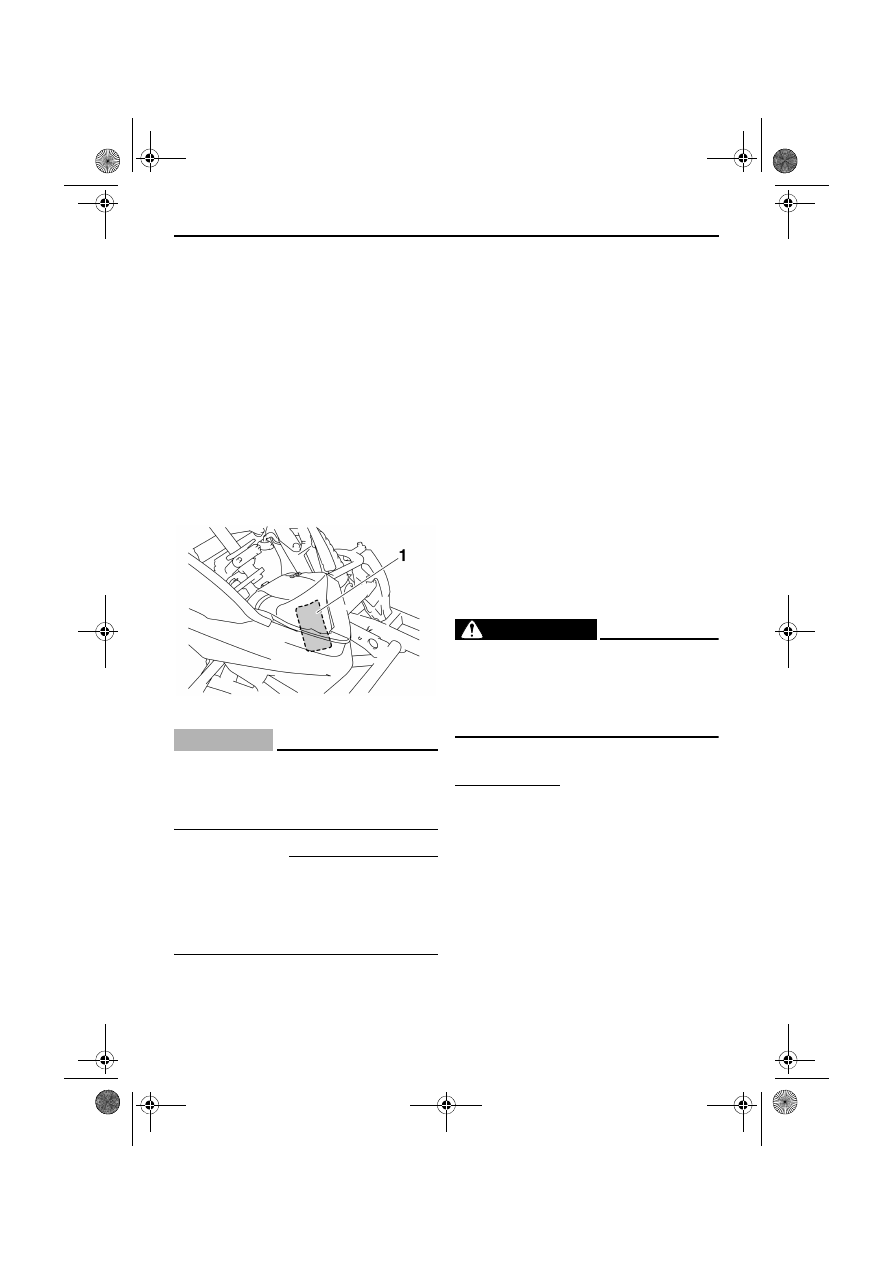

Комплект инструментов

Комплект инструментов владельца находится
в сумке для хранения. (Для получения
дополнительной информации о сумке для
багажа см. стр. 33.)
Приведенная в настоящем руководстве
информация об обслуживании и входящие в
комплект инструменты помогут Вам в
проведении профилактического обслуживания
и мелкого ремонта. В то же время для
надлежащего выполнения определенных работ
по обслуживанию могут понадобиться
дополнительные инструменты, например,
динамометрический ключ.

ВНИМАНИЕ

XCS00781

Перед пуском двигателя убедитесь, что
комплект инструментов надежно
закреплен, а молния сумки для багажа
полностью закрыта.

ПРИМЕЧАНИЕ

Если у Вас нет динамометрического ключа,
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.

XSU14230

Рекомендуемое оборудование

Желательно брать с собой запасные части и
другое необходимое оборудование во время
езды на снегоходе, чтобы при необходимости
можно было выполнить мелкий ремонт.
Необходимо постоянно иметь при себе
следующее:

●

Фонарь

●

Рулон пластиковой ленты

●

Стальную проволоку

●

Буксировочный трос

●

Клиновой ремень

●

Электрические лампочки

При выезде на дальнее расстояние следует
также взять с собой дополнительный запас
топлива.

XSU12783

Снятие и установка капота и
крышек

ОСТОРОЖНО

XWS00091

Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут
сдвинуться и привести к потере
управления.

Капот

Чтобы снять капот
Ослабьте фиксаторы, а затем сдвиньте капот
вперед.

1. Комплект инструментов

U8HKR4X0.book  Page 68  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

69

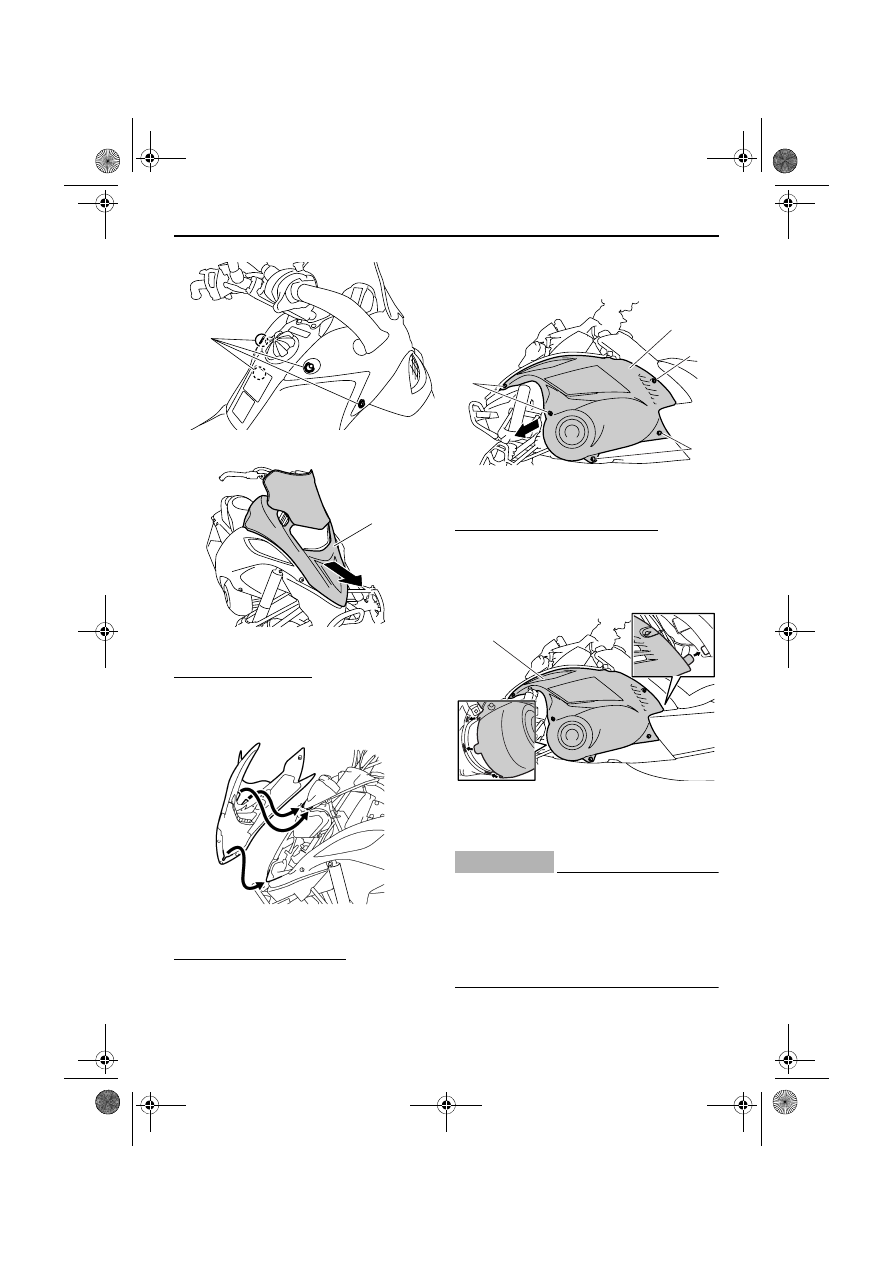

Чтобы установить капот
Зацепите край капота за переднюю крышку,
вставьте выступы капота в щели на стойке
фары, а затем затяните фиксаторы.

Левая и правая боковые крышки

Чтобы снять боковую крышку
1.

Снимите капот. (Порядок снятия см.
выше.)

2.

Открепите фиксаторы, а затем снимите
боковую крышку, как показано.

Чтобы установить боковую крышку
1.

Вставьте задний выступ боковой крышки
в паз боковой крышки топливного бака и
вставьте выступы передней части крышки
в пазы нижней крышки.

2.

Затяните крепления.

3.

Установите капот.

ВНИМАНИЕ

XCS00372

●

Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.

●

При установке капота и крышек
обязательно надежно затяните
крепления.

1. Замок

1. Капот

1

1

1. Замок
2. Левая боковая крышка

1. Левая боковая крышка

1

2

1

1

1

U8HKR4X0.book  Page 69  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

70

XSU11784

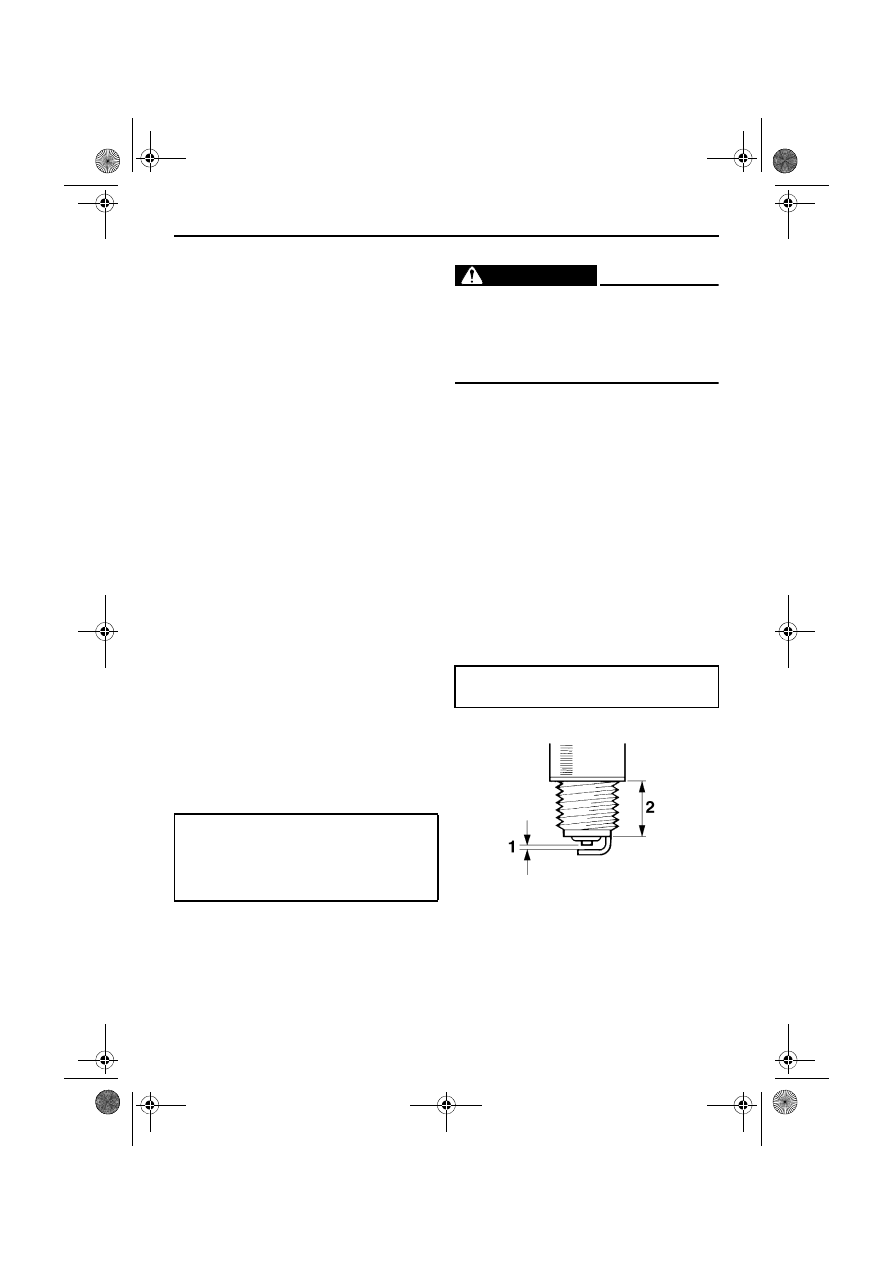

Проверка свечей зажигания

Свечи зажигания являются важными деталями
двигателя, проверка которых не представляет
сложности. Состояние свечей зажигания
обычно отражает состояние двигателя.
Проверьте окраску белого фарфорового
изолятора центрального электрода. В
идеальном случае изолятор должен быть
светло-коричневым, что свидетельствует о
том, что двигатель снегохода работает
нормально. Если цвет изолятора какой-либо
свечи явно отличается от указанного, то в
двигателе, возможно, имеется неисправность.
Например, очень белый изолятор
центрального электрода, вероятно, указывает
на утечку всасываемого воздуха в контуре
образования топливовоздушной смеси или на
неисправность карбюратора данного
цилиндра. Не пытайтесь самостоятельно
диагностировать неисправности такого рода.
Предоставьте снегоход дилеру фирмы Yamaha
для технического осмотра и возможного
ремонта.
Необходимо периодически извлекать и
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.

ОСТОРОЖНО

XWS00710

В двигателе должны использоваться свеча
зажигания и колпачок свечи зажигания
только установленных типов. В противном
случае T.O.R.S. не будет работать должным
образом.

Длина резьбовой части у разных свечей
зажигания различна. За длину резьбовой части
принимается расстояние от седла под
прокладку свечи до конца резьбы. Если длина
резьбовой части слишком велика, может
произойти перегрев и поломка двигателя. Если
длина резьбовой части слишком мала,
возможно быстрое загрязнение свечи и
снижение эффективности работы двигателя.
Кроме того, из-за слишком короткой резьбы на
ее открытом участке образуется нагар,
приводящий к местному перегреву в камере
сгорания и повреждению резьбы. Всегда
используйте свечи с указанной длиной
резьбовой части.

Перед установкой свечи всегда измеряйте
искровой зазор с помощью проволочного
толщиномера и регулируйте его в
соответствии с указанным значением.

Рекомендуемая свеча зажигания:

Производитель:

NGK

Модель:

CR9E

Длина резьбовой части свечи зажигания:

19.0 мм (0.75 дюйм)

1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания

U8HKR4X0.book  Page 70  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

71

При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.

ВНИМАНИЕ

XCS00382

Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.

XSU13663

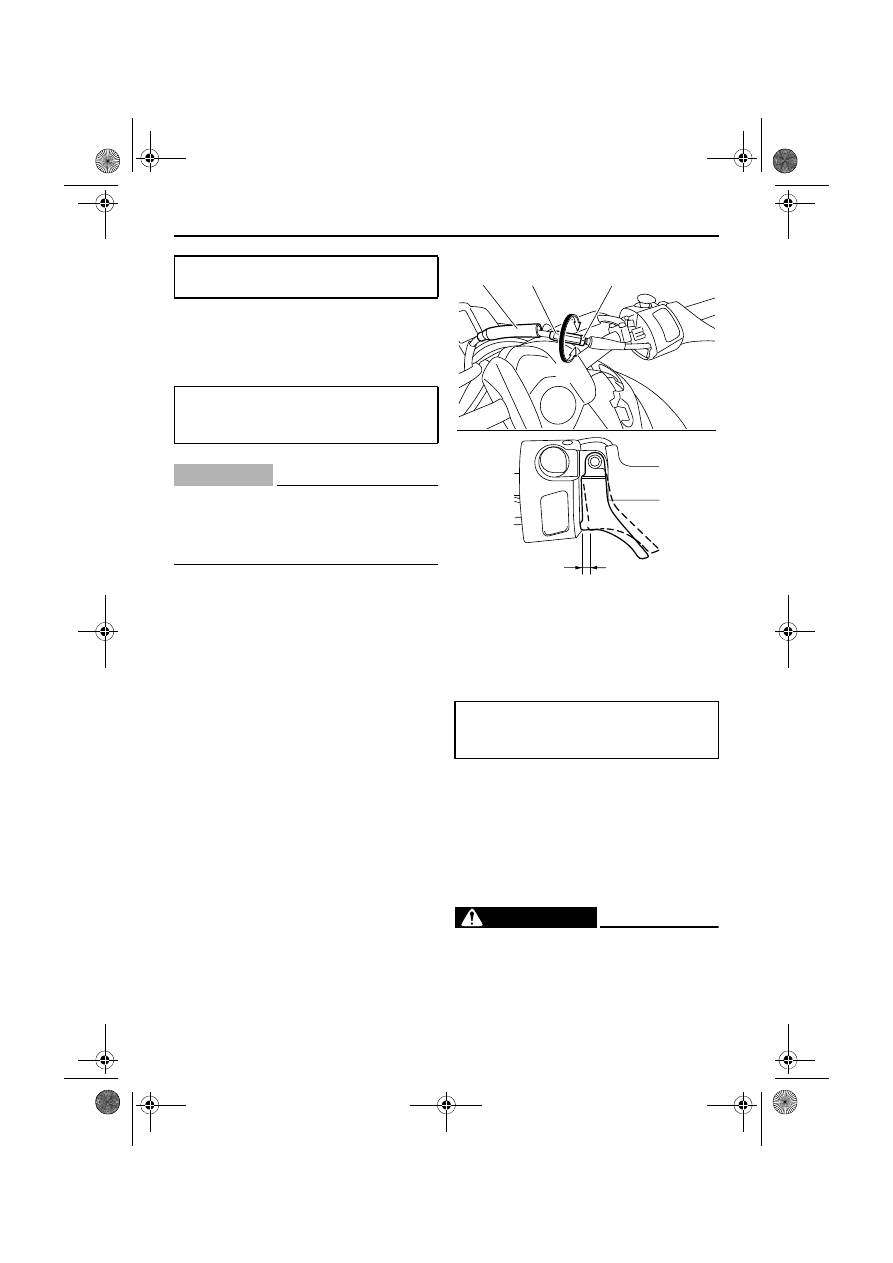

Регулировка свободного хода
рычага дроссельной заслонки

1.

Сдвиньте назад резиновую крышку.

2.

Ослабьте контргайку.

3.

Чтобы увеличить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (a).
Чтобы уменьшить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (b).

4.

Затяните контргайку.

5.

Сдвиньте резиновую крышку в исходное
положение.

XSU11863

Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00352

При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:

Искровой зазор свечи зажигания:

0.7–0.8 мм (0.028–0.031 дюйм)

Крутящий момент затяжки свечи

зажигания:

13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)

1. Резиновая крышка
2. Контргайка
3. Регулировочная гайка свободного хода

рычага дроссельной заслонки

4. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной

заслонки:

3.0–4.0 мм (0.12–0.16 дюйм)

4

(a)

(b)

3

2

1
