Снегоход Yamaha fxnytro FX10XT (RFX10ST2). Руководство - часть 2

Содержание

Картер приводной цепи ...................  85
Тормоз и стояночный тормоз ..........  86
Обратная ведущая звездочка

(FX10/FX10RTRS/FX10XT75/
FX10M53S/FX10M62S) ................  89

Лыжи и полозья ................................  90

Система рулевого управления ........  91
Приводная гусеница

и направляющие гусеницы ..........  92

Приводная гусеница с

высокопрофильными
грунтозацепами .............................  95

Смазка ...............................................  96
Замена лампы фары ..........................  97
Регулировка наклона луча фары .....  98

Соединения и крепежные детали ...  98
Аккумуляторная батарея .................  98
Замена предохранителя ...................  99

Поиск и устранение
неисправностей ................................. 101

Хранение ............................................. 105

Технические характеристики ........ 107

Информация для клиентов.............. 111

Запись идентификационных

номеров ........................................  111

Информационная наклейка

о контроле выхлопных газов
(для КАНАДЫ) ...........................  111

ГАРАНТИЯ......................................  112

U8HKR4X0.book  Page 2  Friday, June 8, 2012  12:00 PM

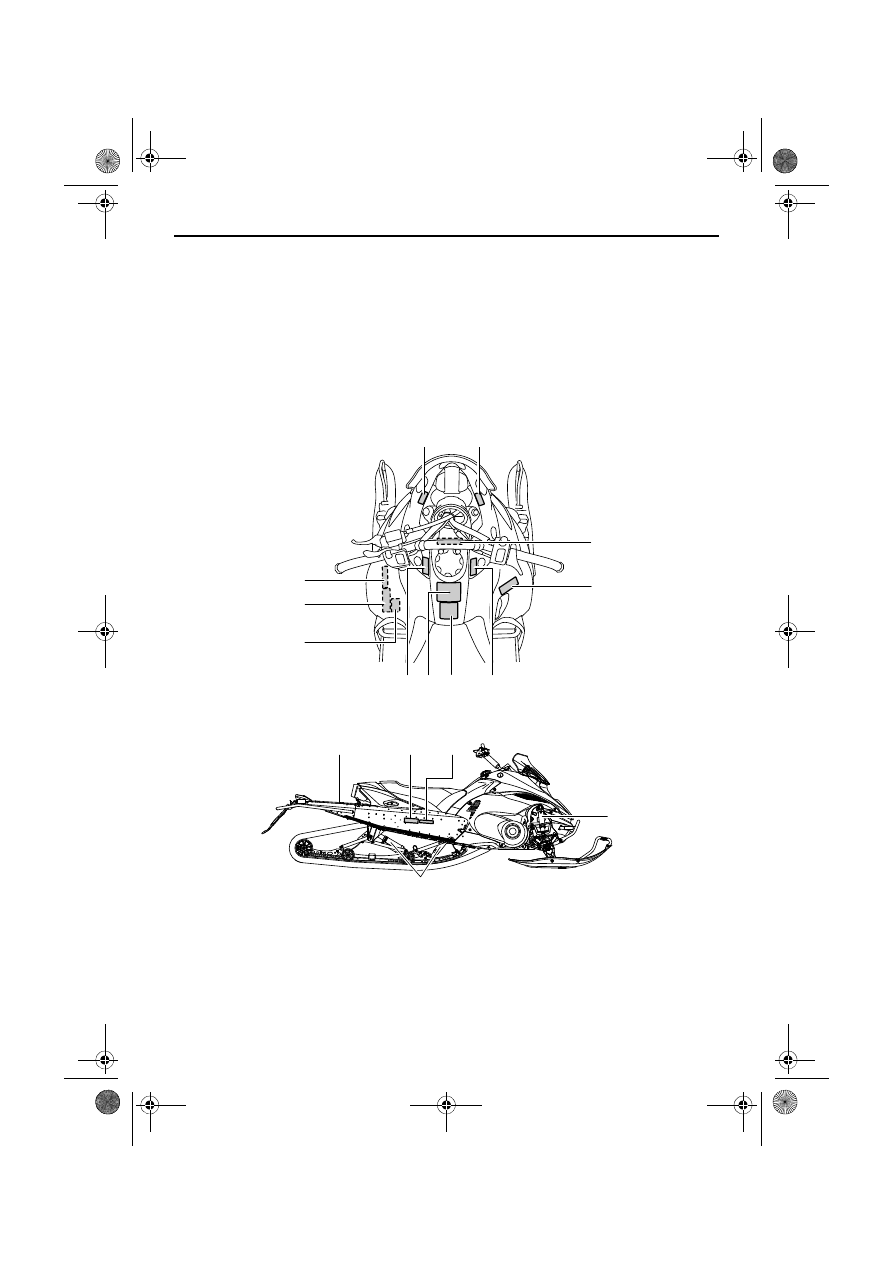

Расположение наклеек с важными указаниями

1

XSU12678

Прочтите все наклейки на вашем транспортном средстве и уясните их содержание. На них
указана важная информация для обеспечения безопасной и правильной эксплуатации вашего
транспортного средства. Никогда не снимайте любые наклейки с вашего транспортного
средства. Если наклейка стала трудночитаемой или отклеилась, у вашего дилера компании
Yamaha имеются наклейки для замены.

Для КАНАДЫ

1

8

3

4

2

5

6

7

9

15

16

14

13

12

11

10

U8HKR4X0.book  Page 1  Friday, June 8, 2012  12:00 PM

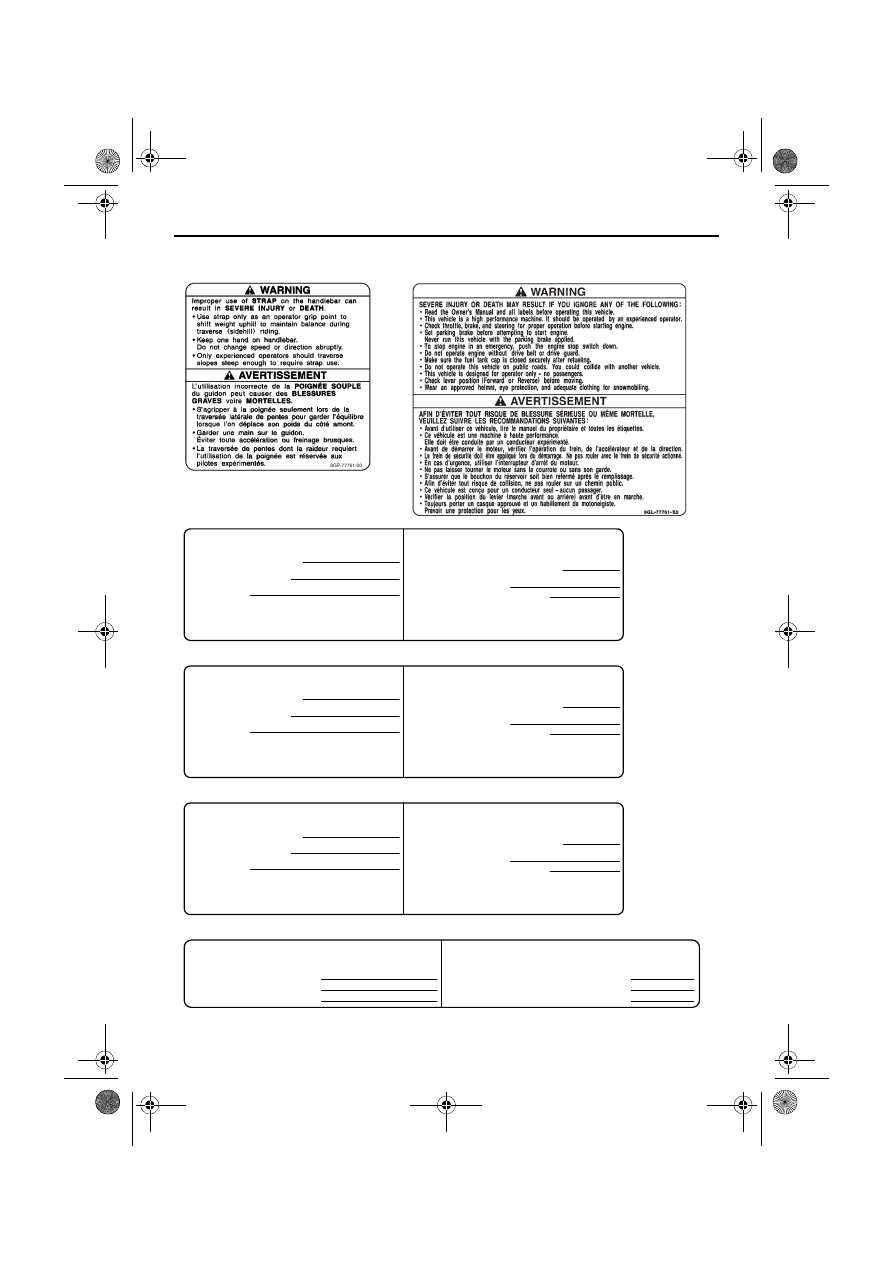

Расположение наклеек с важными указаниями

2

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG
2.SPARK PLUG GAP
3.IDLE SPEED

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE
2.ECARTEMENT DES ÉLECTRODES
3.RÉGIME DE RALENTI

CR9E(NGK)
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
1500 ± 50 r/min

CR9E(NGK)
0.7 ~ 0.8 mm

1500 ± 50 r/min

8GL

8GL-1417E-00

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8HA-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

40 ~ 45 mm (1.57 ~ 1.77 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8HR-47578-00

40 ~ 45 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

25 ~ 30 mm (0.98 ~ 1.18 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8GL-47578-00

25 ~ 30 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

4

1  FX10M53S/FX10M62S

2

3  FX10/FX10RTRS/FX10XT75

3  FX10M53S/FX10M62S

3  FX10XT

U8HKR4X0.book  Page 2  Friday, June 8, 2012  12:00 PM

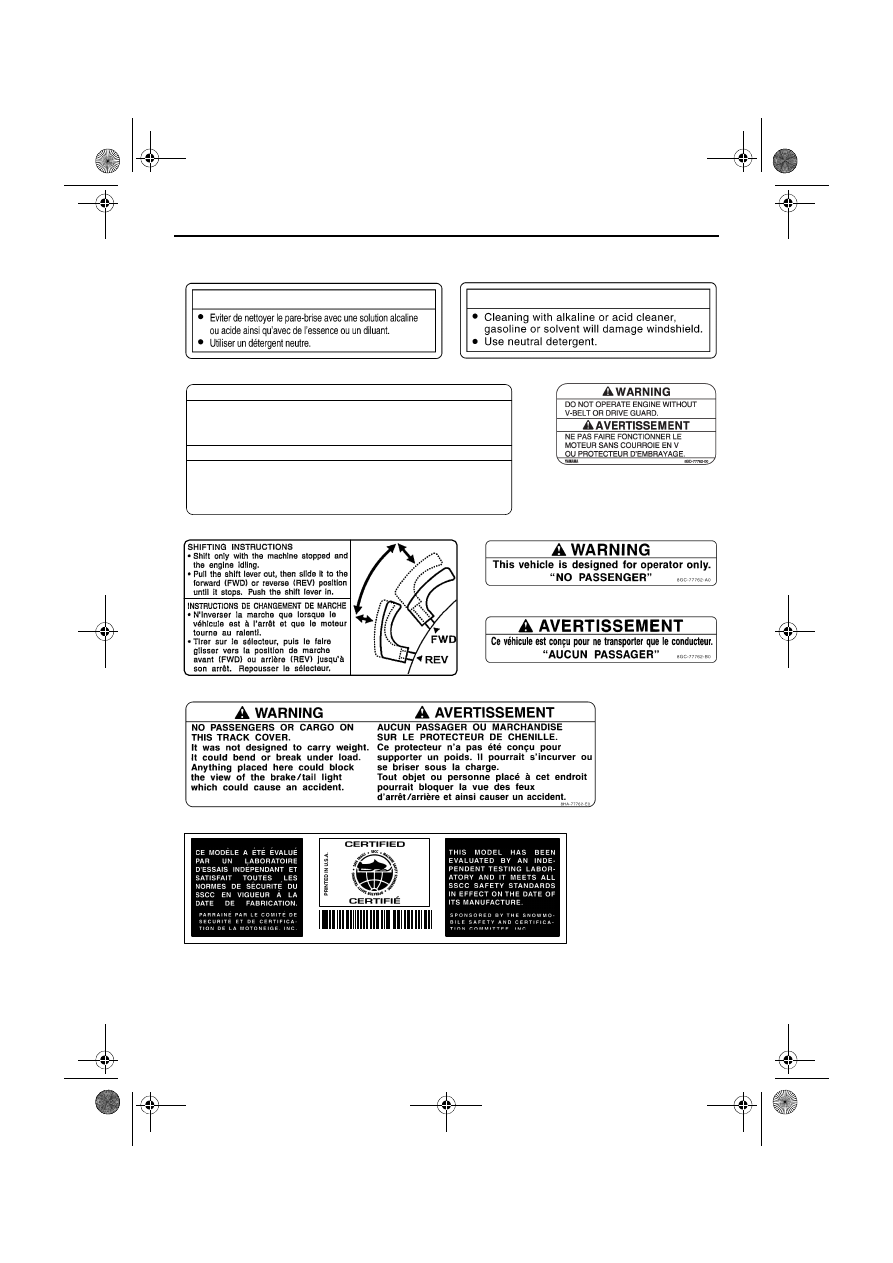

Расположение наклеек с важными указаниями

3

ATTENTION

8ET-2815K-10

NOTICE

8ET-2815K-00

8GL-77763-E1

88C-77769-00

NOTICE

ATTENTION

• This snowmobile is originally equipped with a high-profile pattern
  track of more than 38 mm (1.5 in.) for deep snow riding conditions.
• Operation on light snowfall, ice, hard-packed snow, dirt, etc.,
  will result in rapid wear or damage to track and slide runners.

• Cette motoneige est équipée de série d'une chenillé à crampons
  de plus de 38 mm (1,5 in.) pour la conduite sur neige profonde.
• La conduite sur de la neige peu profonde, de la glace, de
  la neige tassée, de la saleté, etc. provoquera une usure rapide
  ou l’endommagement de la chenille et des patins.

8JJ-2815M-E0

5

6

7  FX10XT75/FX10M53S/FX10M62S

10

11

9

13

12  FX10XT/FX10XT75/FX10M53S/FX10M62S

8
