59

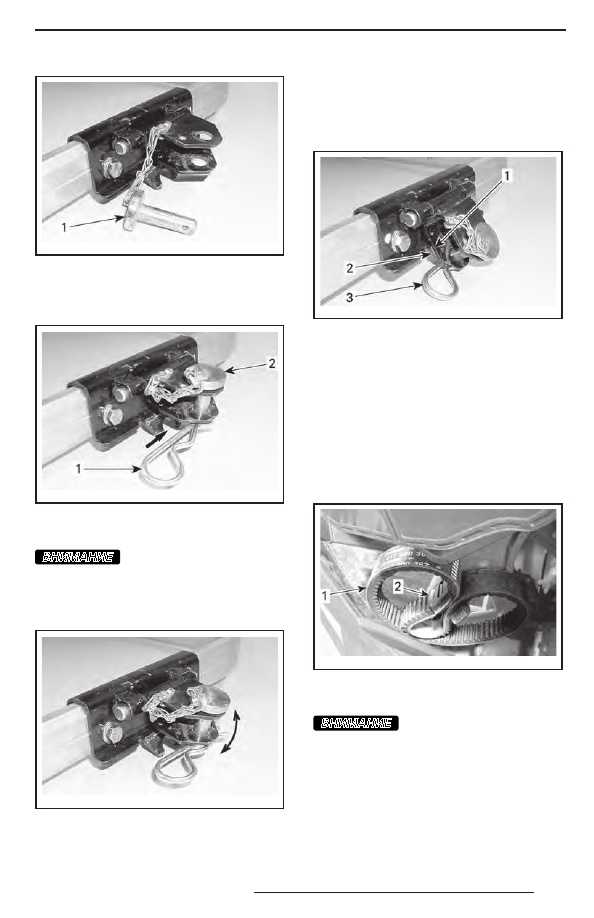

mmo2 008 -003-071_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-

ного фиксатора.

mmo2 008 -003-072_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание поврежде-

ний снегохода отсоединяйте сцепное

устройство от опоры. Убедитесь, что

при буксировке сцепное устройство

перемещается свободно.

mmo2 008 -003-073_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Чтобы избежать появления шума во вре-

мя  движения,  когда  сцепное  устрой-

ство не используется, закрепляйте его

на основании с помощью проволочного

фиксатора.

mmo2 008 -003-074_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Опора
3. Проволочный фиксатор

24)  Запасной ремень

вариатора

В левой части моторного отсека предус-

мотрено место для хранения запасного

ремня вариатора.
Закрепляйте запасной ремень вариатора

в держателе, как указано на рисунке.

mmo2 010 -007-022_a

ЛЕВАЯ СТОРОНА — ПОД ВОЗДУШНЫМ ФИЛЬТРОМ
1. Запасной ремень вариатора.
2. Держатель

ВНИМАНИЕ

Надёжно закрепляйте за-

пасной ремень вариатора. Не допус-

кайте его контакта с движущимися или

нагретыми до высокой температуры

частями.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

60

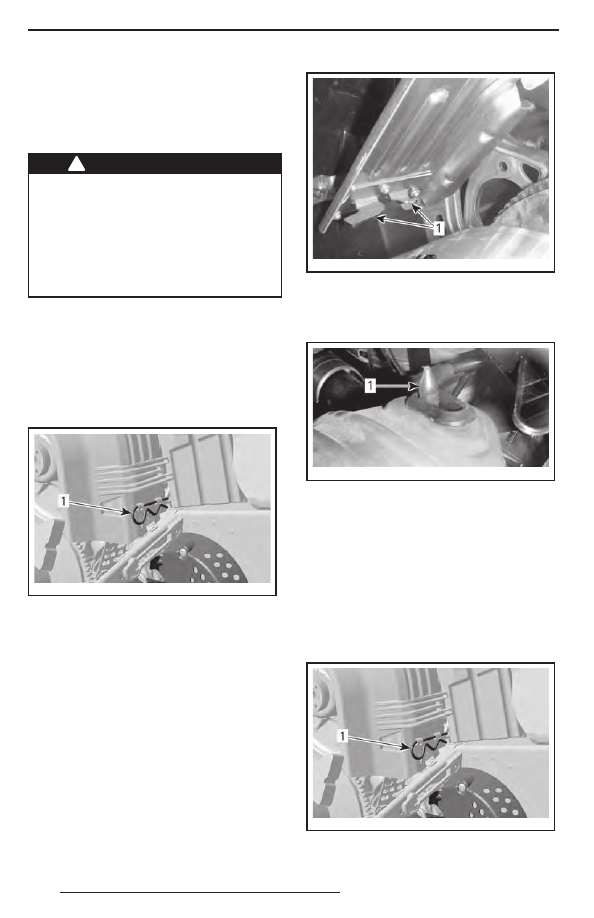

25)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите капот и левую боковую па-

нель, описание операций см. в данном

разделе.

3.  Снимите комплект инструментов.
4.  Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

1. Проволочный фиксатор

5.  Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из пе-

редних выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
1.  Поместите передний левый вырез ко-

жуха над длинным выступом.

2.  Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003-010_a

1. Фиксаторы

3.  Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, по-

требуется слегка приподнять консоль.

mmo2 009 -003-011_a

1. Фиксирующий палец

4.  Установите  заднюю  часть  кожуха

на фиксатор и закрепите его с помо-

щью проволочного фиксатора.

ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фикса-

торами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.

mmo2 008 -003-063_a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

61

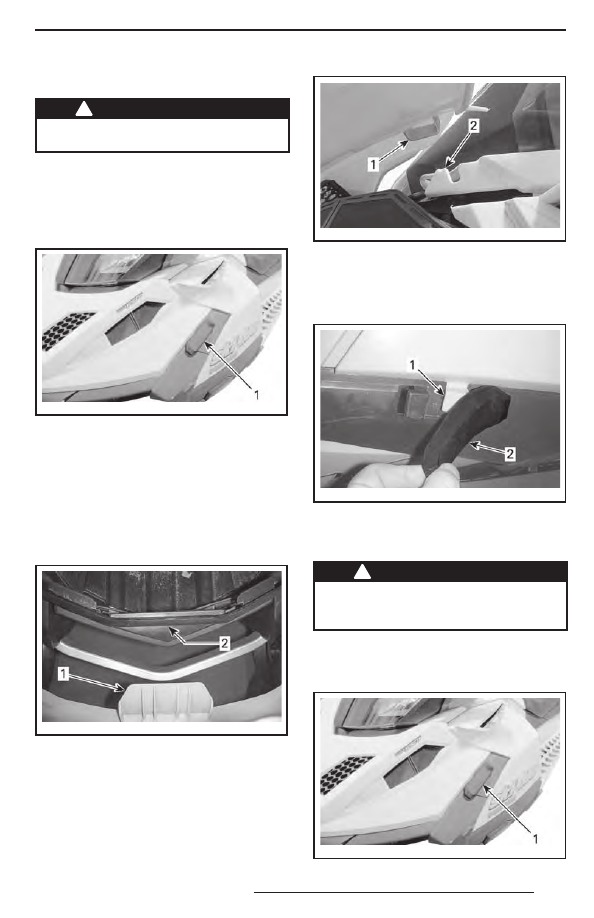

26) Капот

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода со снятым капотом.

Снятие капота

1.  Освободите оба передних резиновых

фиксатора, а затем поверните их, что-

бы освободить капот и фиксаторы бо-

ковых панелей.

mmo2 010 -007-012_b

1. Передние резиновые фиксаторы

2.  Отсоедините  заднюю  часть  капота

от консоли.

3.  Сдвиньте капот вперёд.

Установка капота

1.  Сдвинув капот назад, вставьте перед-

ний фиксатор капота в паз нижнего

поддона.

mmo2 010 -007-015_a

1. Передний фиксатор капота
2. Паз нижнего поддона

2.  Чтобы закрепить заднюю часть капо-

та на консоли, расположите задние

фиксаторы капота над пазами консо-

ли и опустите капот вниз.

mmo2 010 -007-016_a

1. Задний фиксатор капота
2. Паз консоли

3.  Расположите наружные фиксаторы капо-

та под передними резиновыми фиксато-

рами, закройте резиновые фиксаторы.

mmo2 010 -007-017_a

1. Наружный фиксатор капота
2. Передние резиновые фиксаторы

27) Боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие боковой панели

1.  Откройте передний, верхний и нижний

резиновые фиксаторы.

mmo2 010 -007-012_b

1. Передние резиновые фиксаторы

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

62

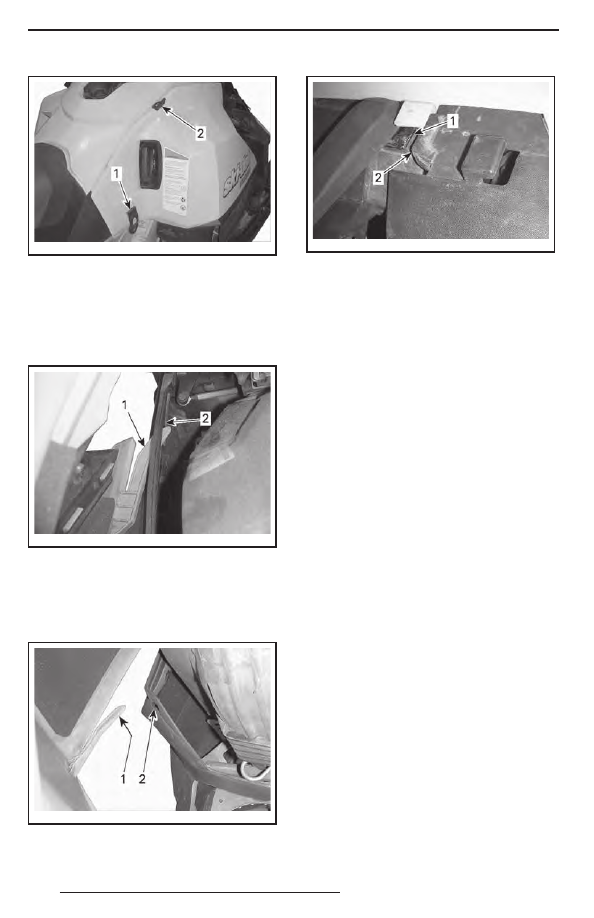

mmo2 010 -007-018_a

1. Нижний резиновый фиксатор
2. Верхний резиновый фиксатор

2.  Потянуть панель назад.

Установка боковой панели

1.  Установите нижний передний фикса-

тор в паз нижнего поддона.

mmo2 010 -007-019_a

ЛЕВАЯ СТОРОНА
1. Нижний передний фиксатор
2. Паз нижнего поддона

2.  Подав панель вперёд, вставьте задний

нижний фиксатор и передний верхний

фиксатор в пазы нижнего поддона.

mmo2 010 -007-020_a

ЛЕВАЯ СТОРОНА
1. Задний нижний фиксатор
2. Паз нижнего поддона

mmo2 010 -007-021_a

ЛЕВАЯ СТОРОНА
1. Пазы нижнего поддона
2. Верхний фиксатор

3.  Закройте передний, верхний и нижний

резиновые фиксаторы.

28) Поручни для пассажира

Двухместные модели
Задние поручни служат для того, чтобы

пассажир мог за них держаться.
