Снегоход Ski-Doo tundra. Руководство - часть 12

51

mmo2 007 -009-073_c

ТИПОВОЙ ВАРИАНТ

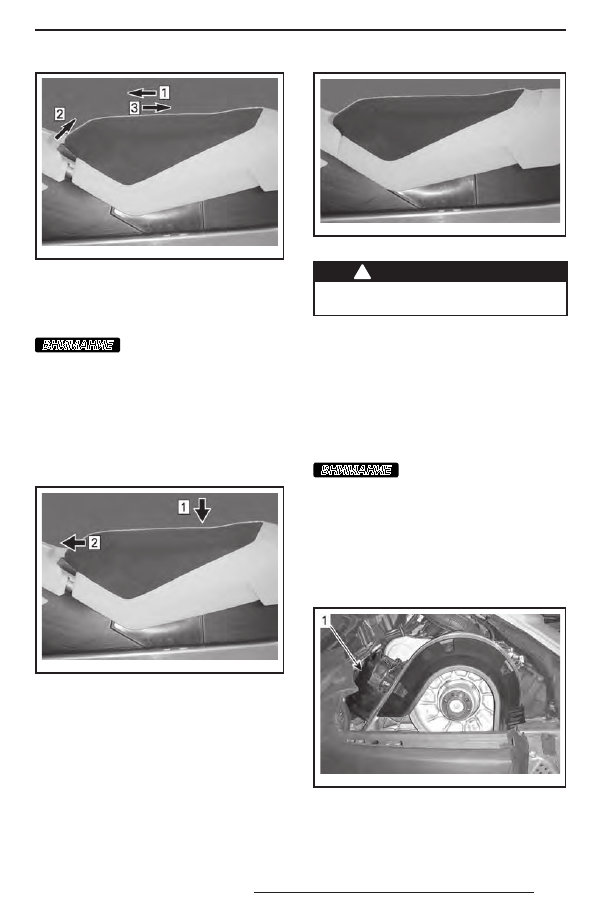

Шаг 1: Подайте сиденье вперёд
Шаг 2: Нажмите и удерживайте защёлку сиденья
Шаг 3: Потяните сиденье назад

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым предметом, расположенным

между сиденьем и топливным баком,

может привести к повреждению топ-

ливного бака. НЕ РАЗМЕЩАЙТЕ какие-

либо предметы между сиденьем и топ-

ливным баком.
Установите сиденье на место.
Подайте вперёд и защёлкните сиденье.

mmo2 007 -009-073_b

ТИПОВОЙ ВАРИАНТ
Шаг 1: Установите сиденье на место
Шаг 2:  Подайте сиденье вперёд, чтобы защёлк-

нуть защёлку

ПРИМЕЧАНИЕ: При правильной установ-

ке сиденья Вы должны услышать харак-

терный щелчок. Попробуйте сдвинуть си-

денье, чтобы проверить, надёжно ли оно

закреплено.

mmo2 007 -009-074

ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ УСТАНОВЛЕНО

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надёжность крепления сиденья.

17)  Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора.
Чтобы снять комплект инструментов с за-

щитного кожуха шкива, отстегните петлю

с нижней части кожуха и извлеките фут-

ляр с инструментами вверх.

mmo2 011 -003-001_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

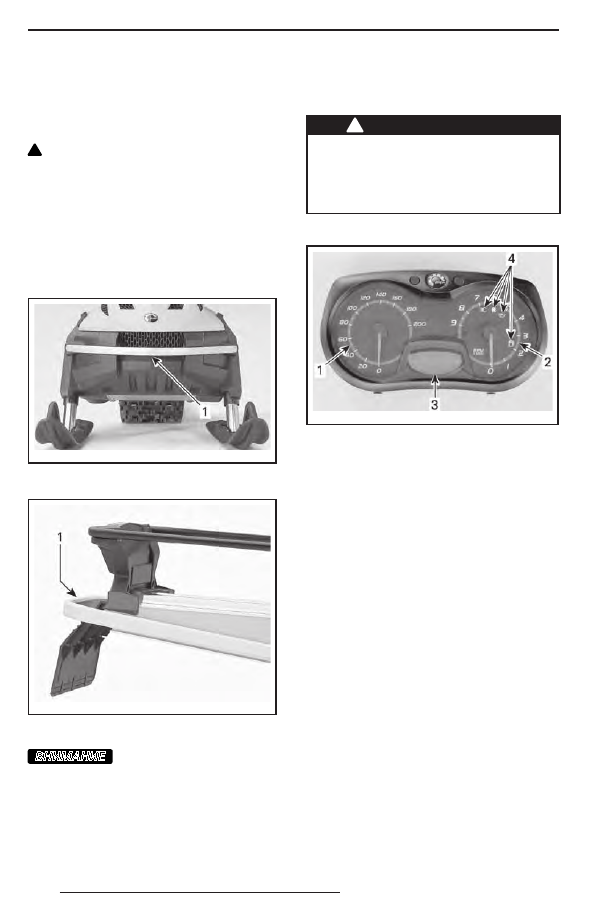

18)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не предпри-

нимайте попыток поднять переднюю

или  заднюю  часть  снегохода,  если

это превосходит Ваши физические

возможности.  Для  подъёма  снего-

хода используйте соответствующие

технические средства или обратитесь

к кому-нибудь за помощью.

mmo2 010 -007-010_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

mmo2 010 -007-011_a

ТИПОВОЙ ВАРИАНТ — ЗАДНЯЯ ЧАСТЬ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

19)  Информационный

центр (550F)

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

Описание информационного центра

mmo2 011 -002-001_c

1. Спидометр
2. Тахометр
3. Цифровой дисплей
4. Сигнальные лампы

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако, его наст-

ройку можно изменить для показаний

единиц в Метрической системе мер.

Для этого следует обратиться к дилеру

Ski-Doo.
1) Спидометр
Отображает скорость движения снегохо-

да в километрах или в милях в зависи-

мости от выбранной установки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

53

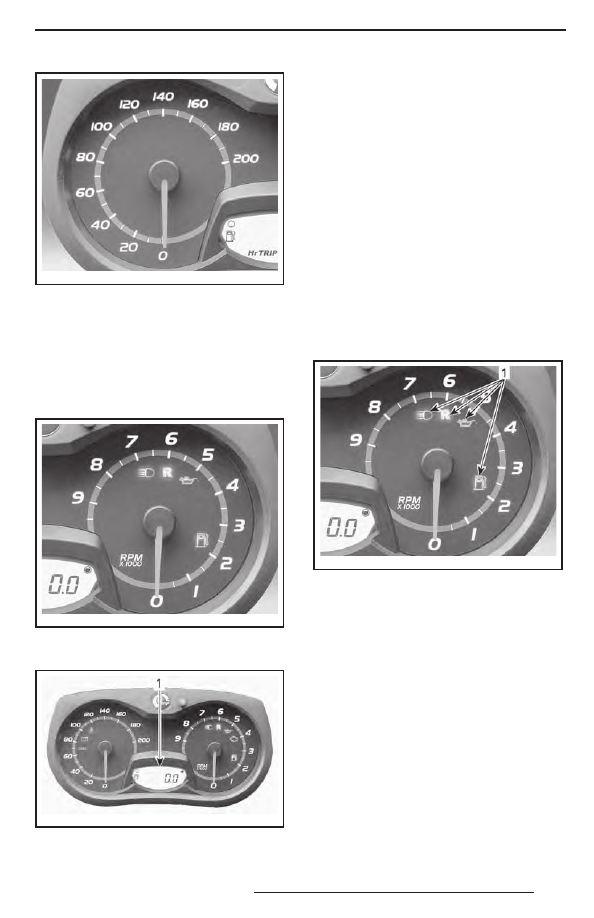

mmo2 010 -004-004

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты вращения коленчатого вала не-

обходимо показания прибора умножить

на 1000.

mmo2 011 -002-002

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-

вированных функциях или неисправ-

ностях;

–  отображения кодов неисправностей.
4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 011 -002-002_a

1. Сигнальные лампы

Описание сигнальных ламп приведено

в таблице.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

54

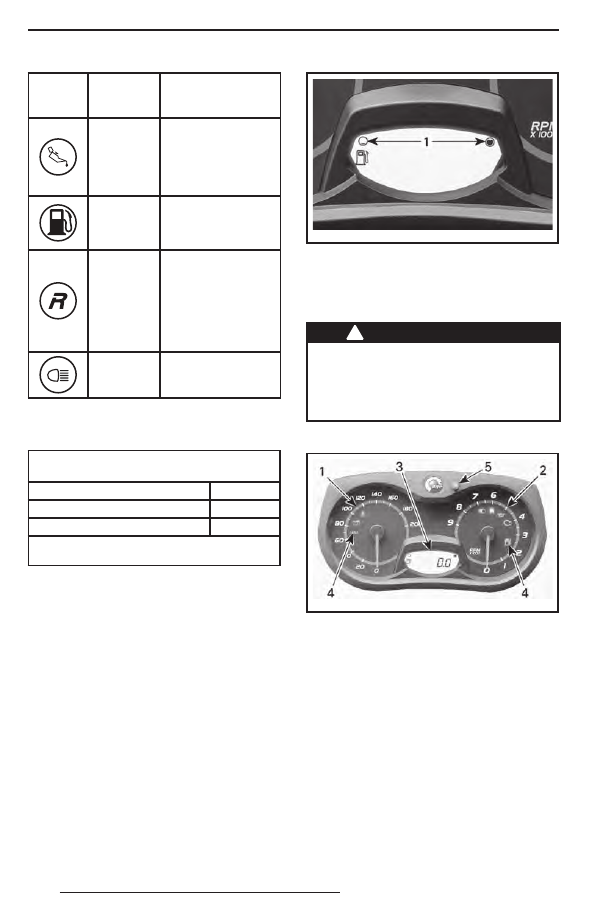

СИГН.

ЛАМПА

(-Ы)

ЗВУК.

СИГНАЛ

ОПИСАНИЕ

—

Низкий  уровень  ин-

жекционного  мас-

ла. Остановите сне-

гоход в безопасном

месте и долейте ин-

жекционное масло

—

Низкий

уровень

топлива. Дозаправь-

те топливо как мож-

но раньше

Продол-

житель-

ные сигна-

лы, повто-

ряющиеся

с неболь-

шой часто-

той

Реверс включён

—

Включён

дальний

свет фар

Функциональные возможности

информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ

НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

550F

A) Одометр

X

B) Уровень топлива

X

X = символом X обозначаются стандартные

функции;

A) Одометр
Отображает общее пройденное расстоя-

ние (в милях или километрах, в зависи-

мости от текущих настроек).
Показания отображаются на цифровом

дисплее.
B) Уровень топлива
Сегментный индикатор непрерывно пока-

зывает остаток топлива в баке. Отобра-

жается на цифровом дисплее.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

20)  Информационный цент

(600 ACE и 600 HO E-TEC)

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

Описание информационного центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5.  Кнопка SET (S), расположенная на информаци-

онном центре

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако его настрой-

ку можно изменить для показаний еди-

ниц в Метрической системе мер. Для это-

го следует обратиться к дилеру Ski-Doo.
