47

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запуском

двигателя необходимо найти и устра-

нить её причину. Обратитесь к авто-

ризованному дилеру Ski-Doo.

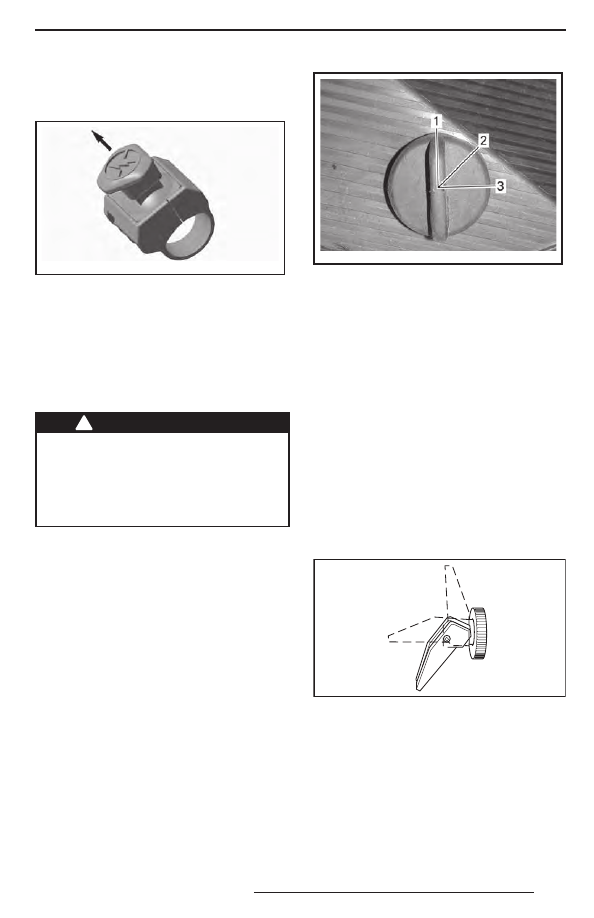

7) Замок зажигания (550F)

Замок зажигания располагается на пра-

вой стороне опоры информационного

центра.

mmo2 010 -004-002_a

ТИПОВОЙ ВАРИАНТ
1. OFF (выкл.)
2. ON
3. START (запуск)

Поверните ключ в положение «ON», что-

бы обеспечить возможность запуска дви-

гателя с помощью ручного стартера.
На моделях с электрическим стартером,

поверните ключ в положение «START»,

чтобы включить электростартер.
Более подробно операция запуска дви-

гателя описана в главе «ПУСК ДВИГАТЕ-

ЛЯ» раздела «ПУСК ДВИГАТЕЛЯ (550F)».

8)  Рычаг воздушной

заслонки (550F)

Рычаг воздушной заслонки может зани-

мать одно из трёх фиксированных поло-

жений.

1

2

3

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Более подробная информация по исполь-

зованию дроссельной заслонки приведе-

на в главе «ВОЗДУШНАЯ ЗАСЛОНКА»

раздела «ОСНОВНЫЕ ОПЕРАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

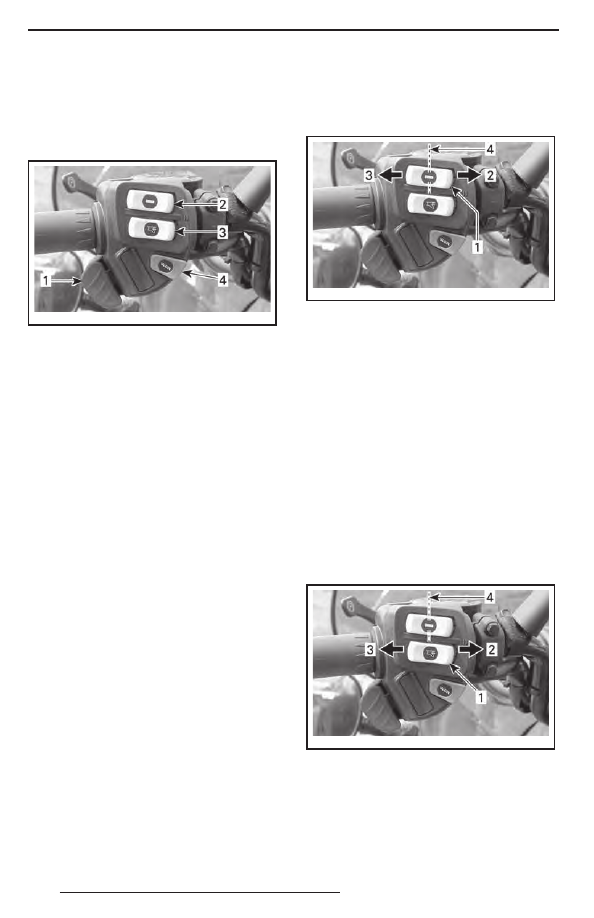

9)  Многофункциональный

переключатель

(Sport, LT и Extreme)

Многофункциональный переключатель

расположен слева на руле.

mmo2 007 -003-003_a

1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3.  Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка включения электронного реверса

Кнопка включения электронного

реверса/кнопка START

Модели с двигателями 550F и 600 HO E-TEC
Нажмите данную кнопку для включения

электрического стартера.
Более подробно операция запуска дви-

гателя описана в главе «ПУСК ДВИГАТЕ-

ЛЯ (МОДЕЛИ С ДВИГАТЕЛЕМ 600 ACE

И 600 HO E-TEC)» раздела «ОСНОВНЫЕ

ОПЕРАЦИИ».
При работающем двигателе нажмите дан-

ную кнопку для включения электронно-

го реверса. См. главу «РЕВЕРС (RER

TM

)»

в разделе «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

Выключатель электрообогрева

рукояток руля

ПРИМЕЧАНИЕ: На моделях с двигателя-

ми 600 ACE и E-TEC подогрев рукояток

руля функционирует только тогда, когда

частота вращения коленчатого вала дви-

гателя превышает 2000 об/мин.

Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Ваших рук температуры.

mmo2 007 -003-003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: На моделях с двигате-

лями 600 ACE и E-TEC, подогрев рыча-

га дроссельной заслонки функциониру-

ет только тогда, когда частота вращения

коленчатого вала двигателя превышает

2000 об/мин.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Вашего большого паль-

ца температуры.

mmo2 007 -003-003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

49

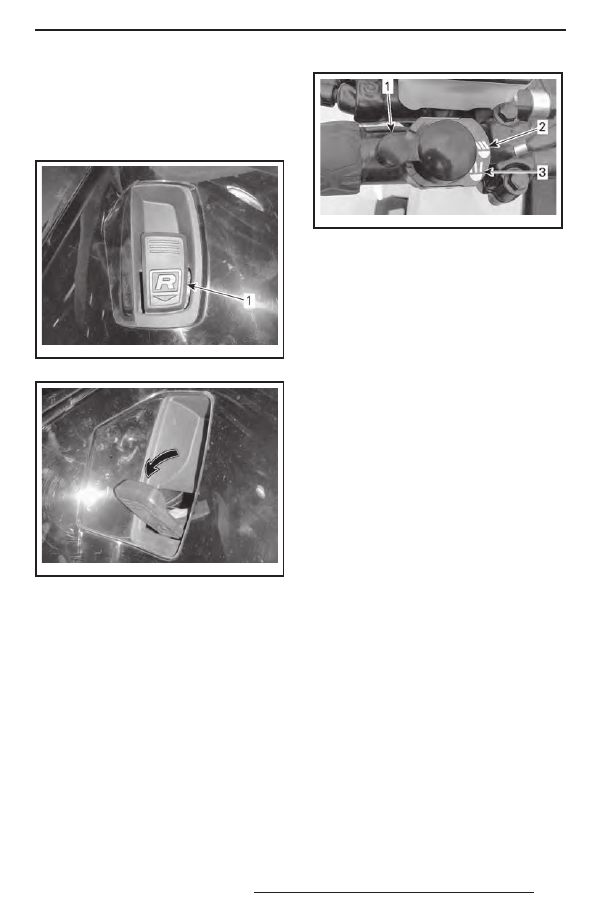

10)  Рычаг включения

передачи заднего хода

(600 ACE)

Данный рычаг предназначен для включе-

ния передачи заднего хода.

mmo2 009 -005-015_a

1. Рычаг включения передачи заднего хода

mmo2 009 -005-016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

Более подробная информация приведе-

на в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ ПЕ-

РЕДНЕГО ХОДА» раздела «ОСНОВНЫЕ

ОПЕРАЦИИ».

11)  Переключатель света

фар (Tundra)

Переключатель используется для вклю-

чения ближнего или дальнего света фар.

mmo2 010 -007-006_a

1. Переключатель света фары
2. Ближний свет
3. Дальний свет

12)  Кнопка включения

реверса (RER) (Tundra)

Кнопка включения реверса располагает-

ся на левой стороне консоли.
Нажмите кнопку для включения ревер-

са. См. главу «РЕВЕРС (RER)» в разделе

«ОСНОВНЫЕ ОПЕРАЦИИ».

13)  Выключатель обогрева

рукояток и рычага

дроссельной заслонки

(Tundra)

Выключатель обогрева рукояток и рыча-

га дроссельной заслонки располагается

на правой стороне консоли.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной температуры для Ваших рук

и большого пальца.
Когда выключатель находится в горизон-

тальном положении, нагревательные эле-

менты выключены.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

50

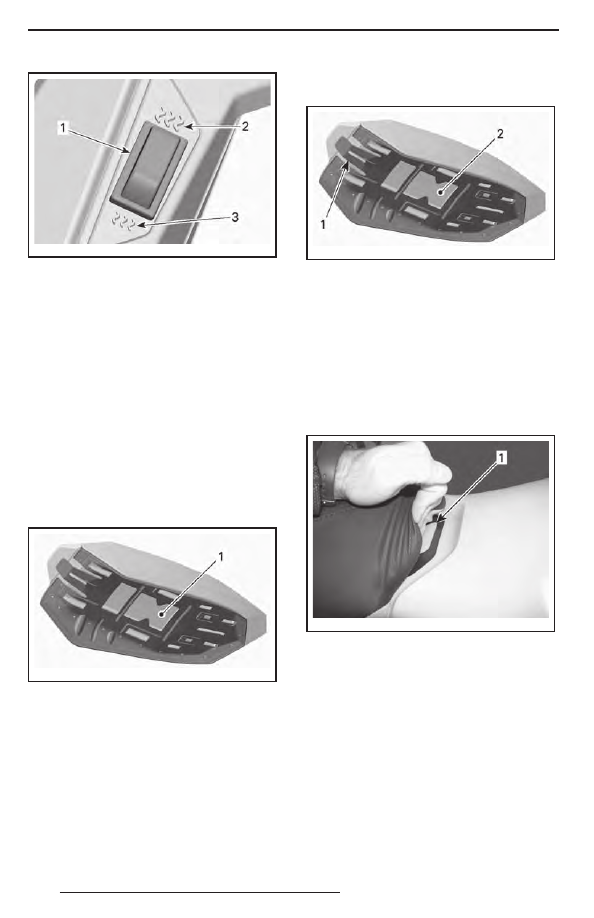

mmo2 010 -007-007_a

1.  Выключатель обогрева рукояток руля и рычага

дроссельной заслонки

2. Горячо
3. Тепло

14)  Рукоятка ручного стартера

Рукоятка  ручного  стартера  находит-

ся по правому борту снегохода. Чтобы

привести в действие механизм ручного

стартера, медленно потяните рукоятку

на себя и, когда почувствуете сопротив-

ление, энергично дёрните её. Медленно

верните рукоятку в исходное положение.

15)  Руководство

по эксплуатации

Одноместные модели
Под сиденьем.

mmo2 007 -009-071_b

ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ
1. Расположение Руководства по эксплуатации

Двухместные модели
В багажном отделении сиденья.

Защёлка сиденья (только

одноместные модели)

Чтобы получить доступ к Руководству

по эксплуатации или выполнить опера-

ции технического обслуживания, сиде-

нье можно снять.

Защёлка располагается в передней части

сиденья.

mmo2 007 -009-071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

16) Сиденье

Снятие сиденья

Чтобы снять сиденье, потяните перед-

нюю часть подушки сиденья, энергично

подайте сиденье вперёд, чтобы освобо-

дить защёлку, затем нажмите фиксатор,

чтобы отпереть сиденье.

mmo2 007 -009-072_a

1. Защёлка сиденья

Потяните и удерживайте защёлку, после

чего сдвиньте сиденье назад.
