Снегоход Ski-Doo rev-xp-600-ace. Руководство - часть 20

5. Очистите поверхности, прилегающие

к пробкам сливных отверстий.

6. Установите подходящую ёмкость под

технологическое отверстие нижнего
поддона.

7. Выверните пробки сливных отвер-

стий в следующей последователь-
ности.

7.1 Пробку основного сливного от-

верстия.

7.2 Пробку дополнительного сливно-

го отверстия.

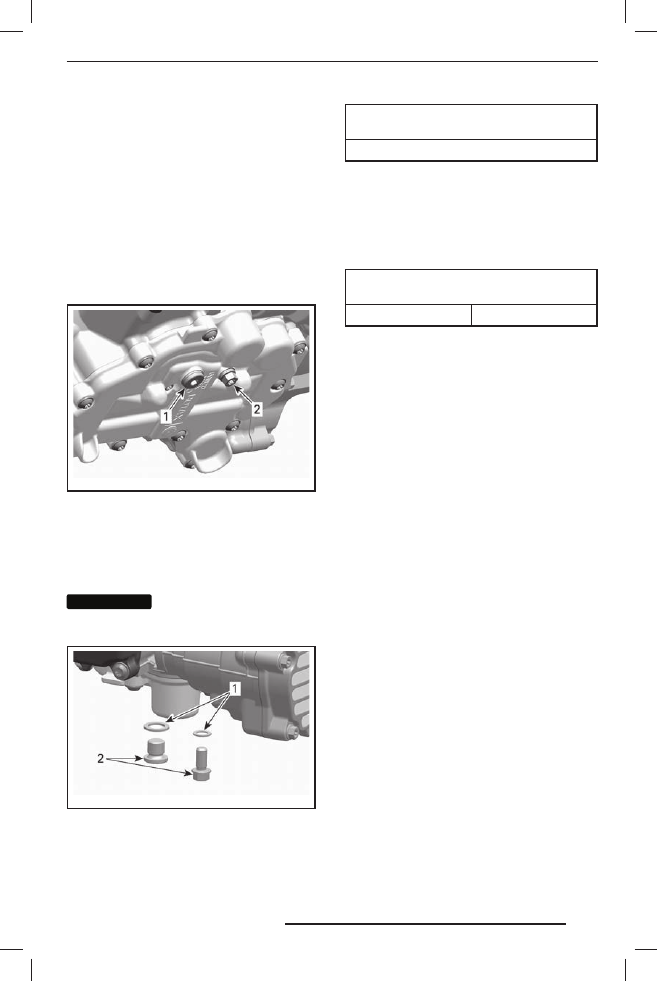

mmr2011-070-053_ a

ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия.
2. Пробка дополнительного сливного отверстия

8. Полностью слейте моторное масло.

9. Установите НОВЫЕ уплотнительные

шайбы на пробки сливных отверстий.

ВНИМАНИЕ

Повторное использова-

ние уплотнительных шайб не допуска-
ется. Всегда устанавливайте новые.

mmr2011-070-004_ a

1. Уплотнительная шайба
2. Пробка отверстия для слива масла

10. Установите пробки сливных отвер-

стий и затяните их указанным мо-
ментом.

МОМЕНТ ЗАТЯЖКИ ПРОБОК СЛИВНЫХ

ОТВЕРСТИЙ

(20 ± 2) Н•м

11. Замените МАСЛЯНЫЙ ФИЛЬТР, см.

описание операции в текущем раз-
деле.

12. Залейте рекомендованное масло

и доведите уровень в масляном
баке до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ

МОТОРНОГО МАСЛА (ВКЛ. ФИЛЬТР).

600 ACE

2,1 л

13. Установите щуп в масляный бак

и затяните его.

14. Запустите двигатель и дайте ему

поработать на оборотах холостого
хода в течение нескольких минут.

15. Убедитесь в отсутствии утечек.

16. Остановите двигатель и проверьте

уровень масла, как описано в теку-
щем разделе. Долейте при необхо-
димости.

17. Утилизируйте отработавшее масло

и фильтр в соответствии с требова-
ниями действующего природоохран-
ного законодательства.

Масляный фильтр

Замена масляного фильтра
двигателя

Снятие масляного фильтра

1. Снимите правую боковую панель.

2. Очистите поверхности, прилегающие

к крышке масляного фильтра.

3. Затем:

– Выверните винты крепления крыш-

ки масляного фильтра.

– Снимите уплотнительное кольцо

крышки масляного фильтра.

– Извлеките масляный фильтр.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:50

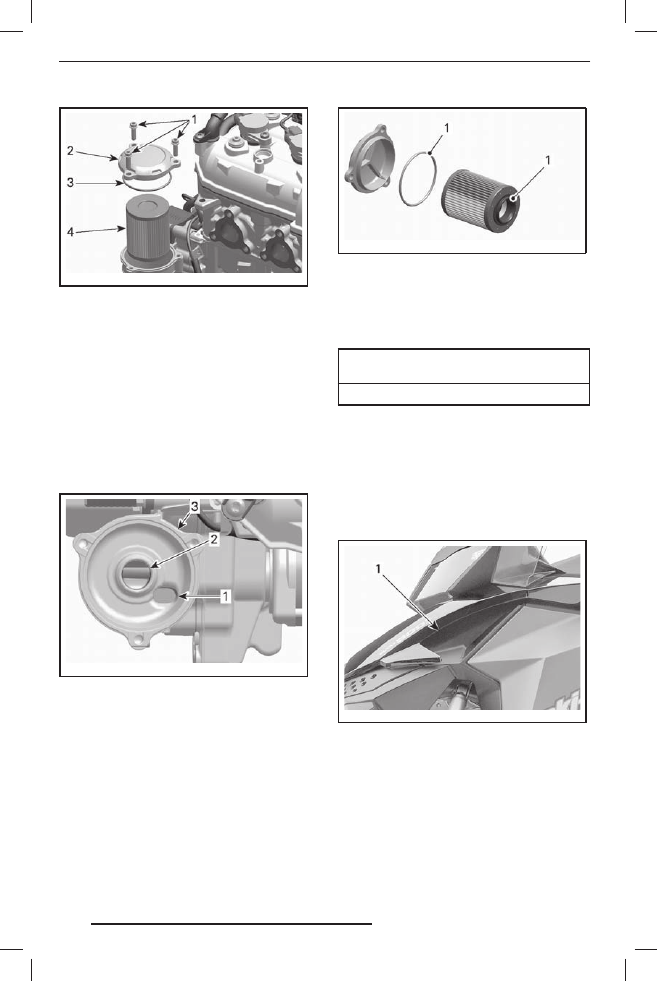

mmr2011-070-007_ a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

4. Утилизируйте фильтр в соответствии

с требованиями действующего при-
родоохранного законодательства.

Установка масляного фильтра

1. Проверьте впускное и выпускное от-

верстия, расположенные в корпусе
масляного фильтра (интегрирован-
ного в крышку магнето), на наличие
загрязнений.

mmr2011-070-008_ a

1.  Впускное отверстие — от масляного насоса
2.  Выпускное отверстие — в систему смазки
3.  Корпус масляного фильтра

2. Установите уплотнительное кольцо

на крышку масляного фильтра.

3. Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr2011-070-009_ a

1. Нанести моторное масло

4. Установите крышку масляного фильтра.

5. Затяните винты крепления крышки

масляного фильтра указанным мо-
ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Воздушный фильтр

Проверка состояния воздушного
фильтра

Убедитесь, что фильтр предваритель-
ной очистки воздуха правильно уста-
новлен, не загрязнён и находится в ис-
правном состоянии.

mmo2008-008-005_ a

1. Воздушный фильтр

Если предфильтр требует очистки или
замены, обратитесь к дилеру Ski-Doo.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:50

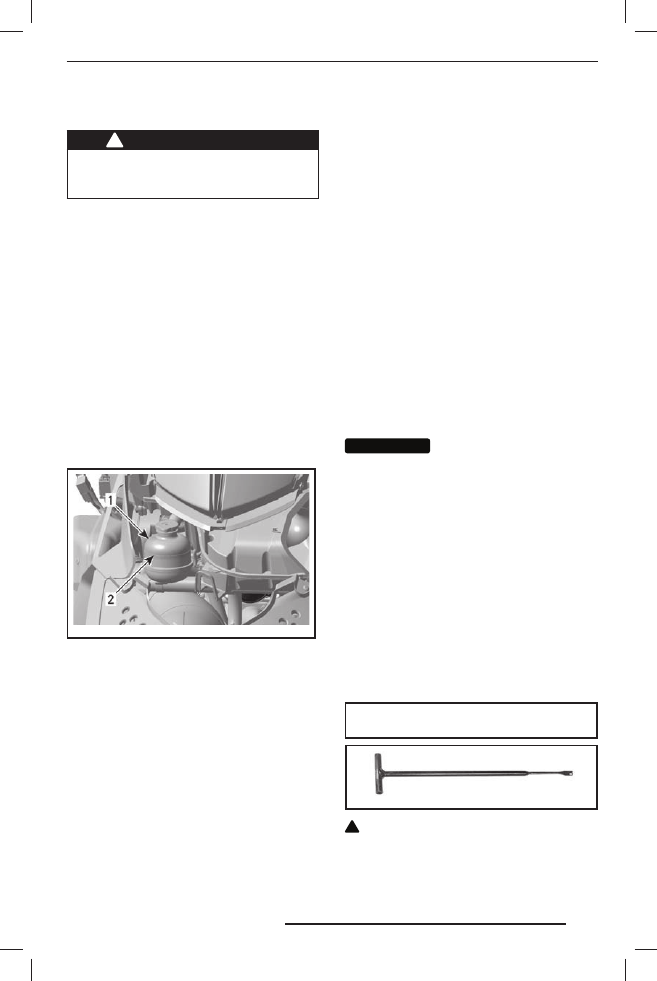

Охлаждающая жидкость

ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-
тельного бачка, когда двигатель
горячий.

Уровень охлаждающей
жидкости

Проверять уровень охлаждающей жид-
кости следует при комнатной темпера-
туре и снятой крышке расширительно-
го бачка. При этом уровень жидкости
должен располагаться вровень с мет-
кой нижнего уровня на расширитель-
ном бачке (холодный двигатель).

ПРИМЕЧАНИЕ: При низкой темпера-
туре уровень охлаждающей жидкости
может быть чуть ниже метки на стенке
бачка.

При необходимости доливки или пол-
ной замены охлаждающей жидкости
обратитесь к дилеру Ski-Doo.

mmo2007-009-010_ a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая
жидкость

Используйте антифриз на основе эти-
ленгликоля с содержанием ингибито-
ров коррозии, специально предназна-
ченных для двигателей внутреннего
сгорания из алюминия.

Система охлаждения должна быть за-
полнена готовой охлаждающей жидко-
стью BRP (P/N 219 700 362) или смесью
дистиллированной воды и антифриза
(50% дистиллированной воды, 50%
антифриза).

Система выпуска
отработавших газов

Проверка системы выпуска
отработавших газов

Выхлопная труба глушителя должна
располагаться по центру отверстия
в нижнем поддоне. Труба не должна
иметь коррозионных повреждений и не-
плотностей в соединениях. Проверьте
надёжность крепления трубы.

Проверьте состояние крепёжных пру-
жин, замените их в случае необходи-
мости.

Система выпуска предназначена для
снижения уровня шума работающего
двигателя и улучшения его мощност-
ных характеристик. В некоторых стра-
нах внесение изменений в конструк-
цию выхлопной системы запрещено
законом.

ВНИМАНИЕ

О т с у т с т в и е к а к о г о -

либо компонента системы выпуска,
конструктивные изменения или по-
вреж дения деталей мог у т с тать
причиной для серьёзных поломок
двигателя.

Снятие и установка глушителя

1. Снимите следующие компоненты, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ»:

– капот;

– правую боковую панель.

2. Используя приведённое ниже при-

способление, снимите пружины кре-
пления выпускных труб к глушителю.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ/УСТА-

НОВКИ ПРУЖИН (P/N 529 035 983)

529 035 983

ОСТОРОЖНО При работе с ком-

понентами системы выпуска отра-
ботавших газов используйте сред-
ства индивидуальной защиты глаз.
Проявляйте осторожность при сня-
тии пружин.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:50

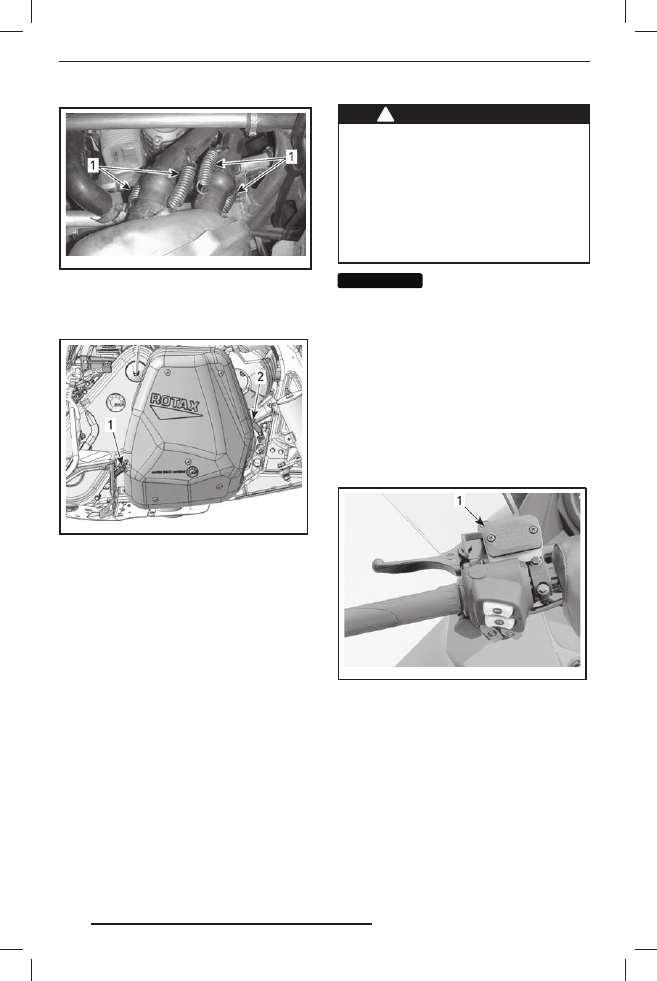

mmo2011-003-015_ a

1. Пружины крепления выпускной трубы к глу-

шителю

3. Снимите две пружины крепления

глушителя.

mmr2010-010-005_ a

ТИПОВОЙ ВАРИАНТ
1. Задняя пружина крепления глушителя
2. Передняя пружина крепления глушителя

4. Снимите глушитель.

Проверьте состояние и, при необходи-
мости, замените уплотнительные коль-
ца глушителя.

Установка глушителя осуществляется
в последовательности, обратной снятию.

Свечи зажигания

Проверка состояния или замена свечей
зажигания должны выполняться авто-
ризованным дилером Ski-Doo.

Тормозная жидкость

Рекомендуемая тормозная
жидкость

Пользуйтесь тормозной жидкостью
DOT 4 из герметичной упаковки. Жид-
кость в открытой упаковке может быть
засорена или могла впитать влаг у
из воздуха.

ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидко-
стью DOT 4 из герметичной упа-
ковки. Во избежание серьёзного
повреждения тормозной системы
запрещается использование тор-
мозных жидкостей, не рекомен-
дуемых типов, также запрещается
смешивать разные типы жидкости
для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость

может повредить окрашенные или
пластиковые поверхности. Соблю-
дайте осторожность. Если жидкость
пролилась, тщательно промойте
это место водой.

Проверка уровня тормозной жидкости

Установите снегоход на ровной гори-
зонтальной площадке.

Проверьте уровень тормозной жид-
кости в бачке. При необходимости до-
лейте рекомендованную тормозную
жидкость.

mmo2008-008-012_ d

ТИПОВОЙ ВАРИАНТ
1. Тормозной бачок

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:51
