Снегоход Ski-Doo rev xp 600 4-tec. Руководство - часть 20





77

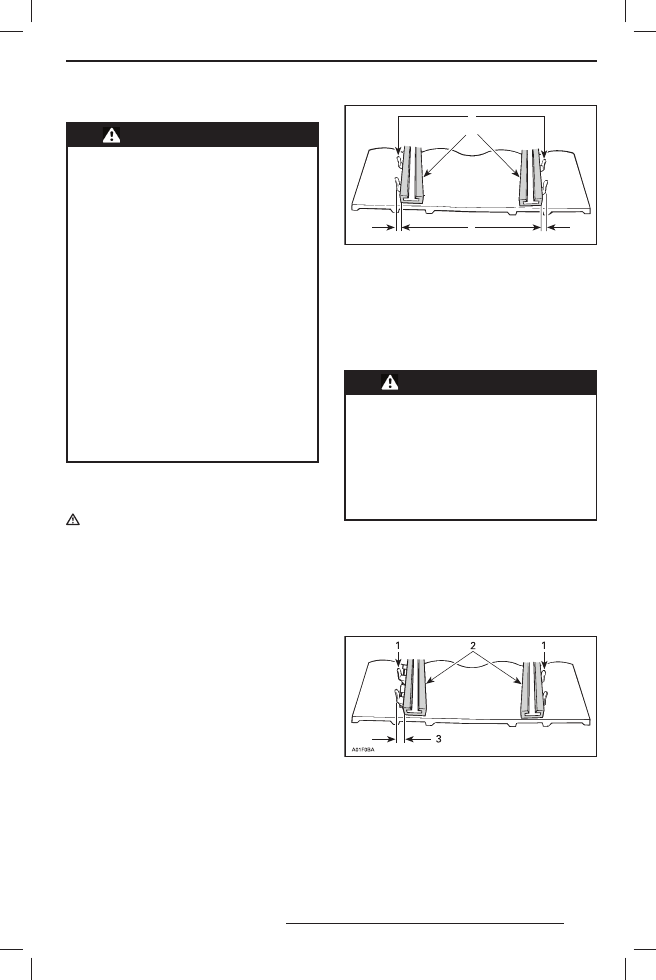

Центровка гусеничной ленты



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

на гусенице посторонних пред-

метов, которые могут вылететь

из  неё  при  её  вращении.  Сле -

дите, чтобы руки, ноги, инстру-

мент или одежда были подаль-

ше от гусеницы. Поднимите и по-

ставьте снегоход на опору с ши-

роким основанием и отражатель-

ным щитком. Убедитесь в отсут-

ствии людей рядом со снегохо-

дом, особенно вблизи задней ча-

сти гусеницы. Не проворачивай-

те гусеницу на высокой скорости.

Из быстро вращающейся г усе-

ницы под действием центробеж-

ной силы могут неожиданно вы-

лететь сломанные шипы, звенья

гусеницы или какие-то посторон-

ние предметы, которые способ-

ны нанести серьёзные травмы

ногам и другим частям тела.

1.  Поднимите заднюю часть снегохода

и установите на опору с широким осно-
ванием.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять заднюю части снегохода,

если это превосходит Ваши физи-

ческие возможности.

2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
15—20 секунд.

3.  Проверьте симметричность положения

гусеницы относительно накладок поло-
зьев: расстояние между полозьями и на-
правляющими гребнями гусеницы долж-
но быть одинаковым с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы вы-

полните следующее:
4.1  Остановите двигатель.
4.2 Снимите колпачок шнура безопасно-

сти и извлеките ключ зажигания.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом работ по обслу-

живанию или регулировкой сни-

мите колпачок шнура безопасно-

сти  (к люч DESS) с  контактного

устройства, или извлеките ключ

из замка зажигания, если другое

не оговорено особо. Установи-

те снегоход в безопасном месте

вне трассы.

4.3 Ослабьте стопорные винты задних

направляющих катков.

4.4 Подтяните  регулировочный  болт

на той стороне движителя, где рас-
стояние  меж ду  направляющими
гребнями и опорным полозом наи-
большее.

1.  Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

5.  Затяните болты крепления.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

78



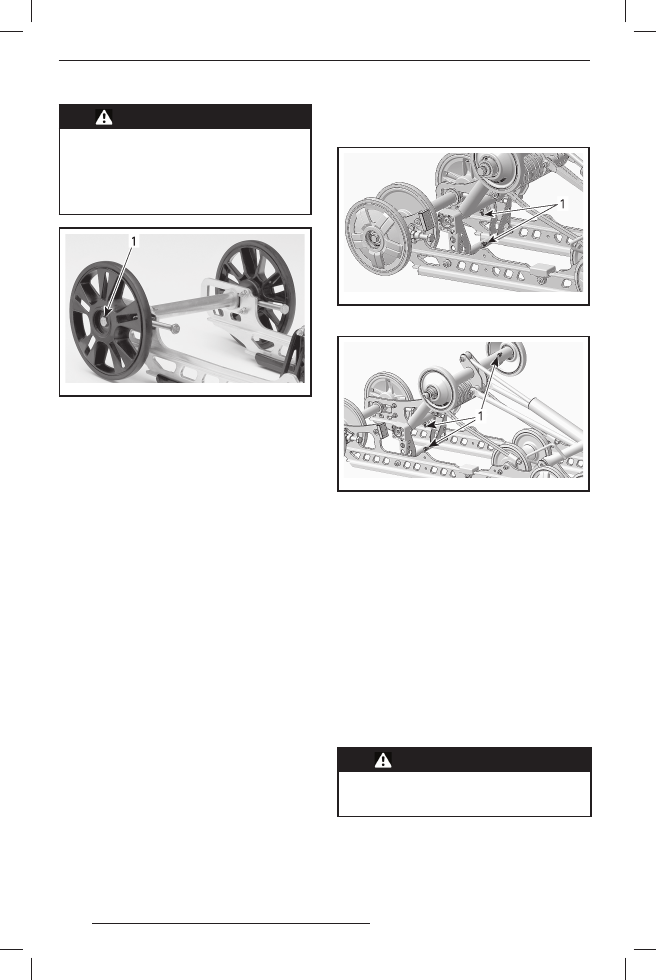

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные бол-

ты направляющих катков надёж-

но затянуты, чтобы избежать са-

мопроизвольного демонтажа на-

правляющего катка и последую-

щего заклинивания гусеницы.

mmo2 008 -003 -047_b

ТИПОВОЙ ВАРИАНТ
1.  Затянуть крутящим моментом (48 ± 6) Н
м

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. При необходимости замени-
те ленточный ограничитель. Затяните гайку
крутящим моментом (10 ± 1) Н•м.

Смазка задней подвески

Через пресс-масленки смажьте рычаги зад-
ней подвески, используя синтетическую

смазку (P/N 293 550 033). Периодичность
смазки приведена в разделе «РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
».

mmr200 8-048-0 34_ a

СЕРИЯ MX Z

TM

1.  Пресс-масленки

mmr200 8-048-0 62_ a

СЕРИИ RENEGADE И GRAND TOURING
1.  Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Проверьте надёжность затяжки элементов
крепления компонентов рулевого управле-
ния и передней подвески (рулевых рычагов,
рулевых тяг, лыж, опор лыж и т. п.). При не-
обходимости обращайтесь к авторизованно-
му дилеру Ski-Doo.

Лыжи

Контроль состояния лыж и коньков

Проверьте состояние лыж, коньков и изно-
состойких накладок на коньках (при их на-
личии). При обнаружении признаков износа
деталей обратитесь к дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

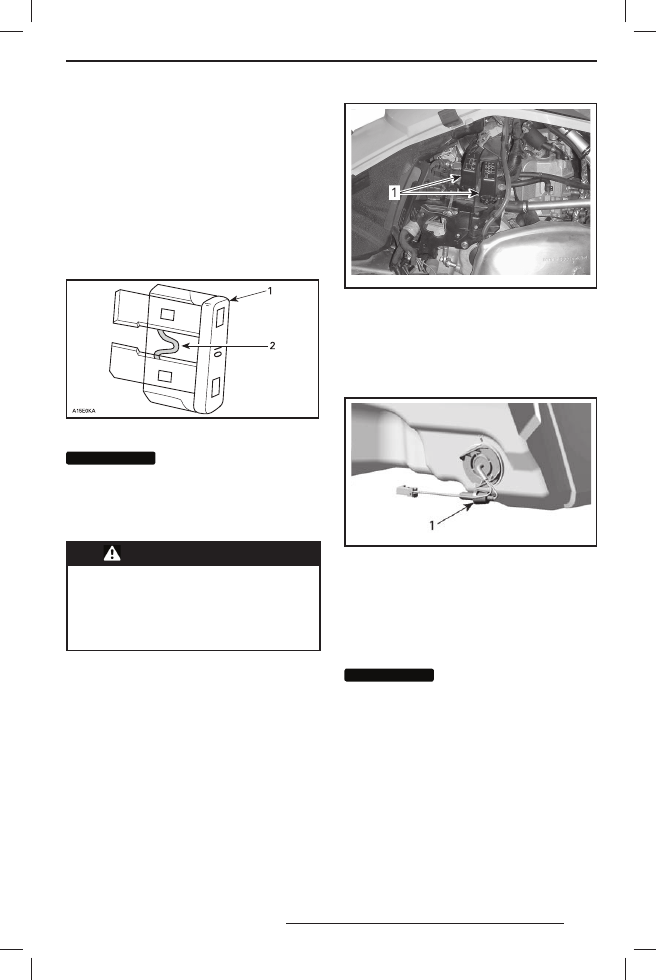

Предохранители

Проверка предохранителей

В качестве защитных элементов электроо-
борудования снегохода используются пре-
дохранители.

Проверьте состояние предохранителей и за-
мените их при необходимости.

Извлеките предохранитель из держателя
и проверьте состояние плавкой нити. Убе-
дитесь, что нить не перегорела.

1. Предохранитель
2. Нить

ВНИМАНИЕ

ВНИМАНИЕ

Не используйте пре-

д о х р а н и т е л ь ,   р а с с ч и т а н н ы й

на больший ток — это может при-

вести к серьёзному повреждению

электрических компонентов и/или

возгоранию снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Установите и устраните причину

перегорания  пре дохранителя,

преж де чем снова пускать дви-

гатель. При необходимости об-

ратитесь за помощью к дилеру

Ski-Doo.

Расположение предохранителей

Блоки предохранителей (два) располагают-
ся за правой боковой панелью.

mmo2 011 -003 -008_a

1.  Блоки предохранителей

Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ
».

Предохранитель датчика уровня топлива
располагается за глушителем впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1.  Расположение предохранителя

Световые приборы

После замены лампы всегда проверяйте ра-
ботоспособность соответствующего свето-
вого прибора.

Замена ламп фар

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами сте-

к л я н н о й   к о л б ы   л а м п ы .   Е с л и

Вы  дотронулись  до  стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

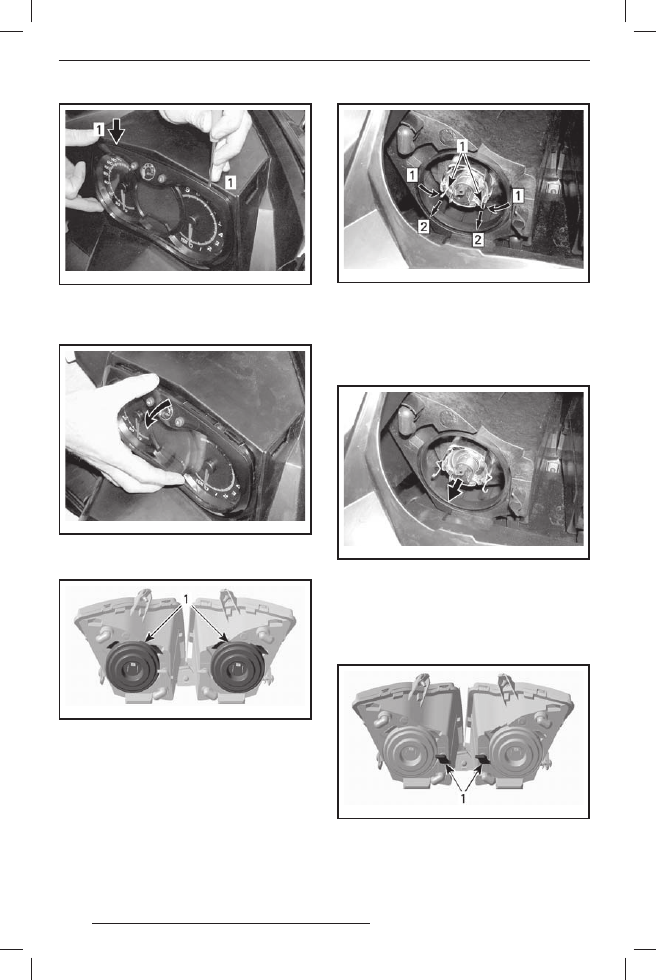

1.  С помощью маленькой отвёртки освобо-

дите фиксаторы крепления информаци-
онного центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

mmo2 007 -009 -061_a

1.  Фиксатор

2.  Осторожно снимите информационный

цент и отложите его в сторону.

mmo2 007 -009 -062_a

3.  Отсоедините патрон перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1.  Резиновые чехлы

4.  Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать оба конца фиксатора
Шаг 2: Потянуть
1. Фиксатор

5.  Извлеките лампу и замените её. При

установке новой лампы будьте внима-
тельны, устанавливайте её в правиль-
ное положение.

mmo2 007 -009 -064_a

ИЗВЛЕКИТЕ И ЗАМЕНИТЕ ЛАМПУ

Регулировка головной оптики

Снимите информационный центр, см. «ЗАМЕ-
НА ЛАМП ФАР
». Вращайте рукоятки для регу-
лировки направления световых пучков фар.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1.  Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
