МОДЕЛИ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

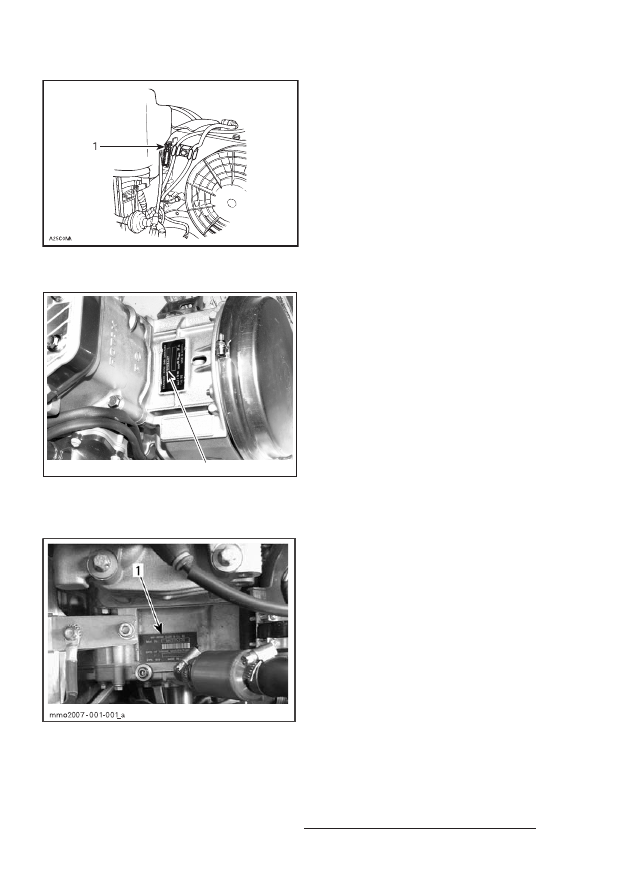

1. Заводской номер двигателя

Расположение заводского номера
двигателя

1

A32C01B

МОДЕЛИ С 2ТАКТНЫМ ДВИГАТЕЛЕМ
ЖИДКОСТНОГО ОХЛАЖДЕНИЯ
1. Заводской номер двигателя

МОДЕЛИ 4TEC
1. Заводской номер двигателя

34

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

На некоторых моделях могут отсутствовать те или иные органы управления, приборы или обо
рудование, поэтому на иллюстрациях соответствующие позиции не указываются.

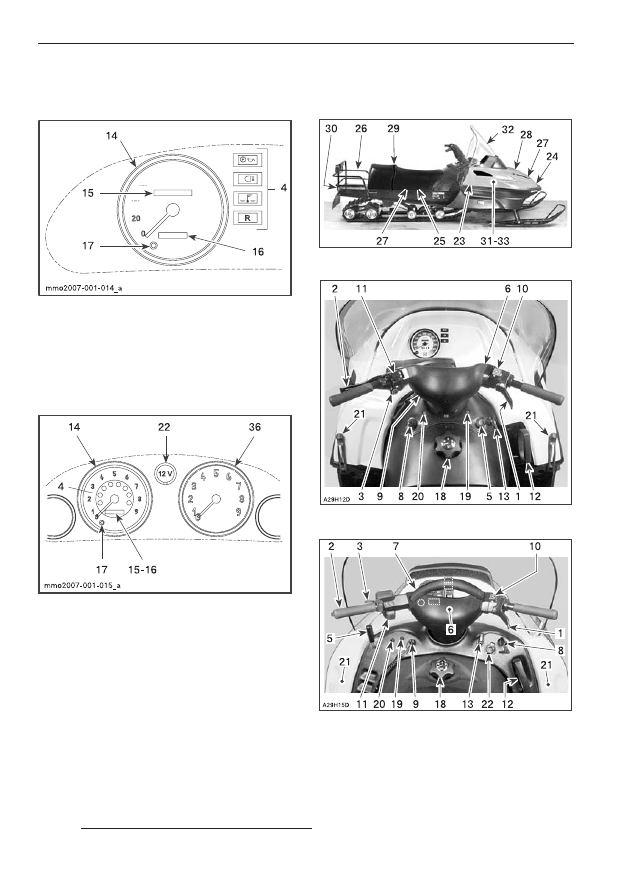

ТИПОВОЙ ВАРИАНТ – SKANDIC WT/SWT 550 F
/SUV

ТИПОВОЙ ВАРИАНТ – ВСЕ МОДЕЛИ

ТИПОВОЙ ВАРИАНТ – SKANDIC LT/LT E

МОДЕЛИ SKANDIC
4. Сигнальные лампочки
14. Спидометр
15. Одометр
16. Счетчик пробега за поездку
17. Кнопка сброса счетчика пробега за

поездку

МОДЕЛИ EXPEDITION TUV
4. Сигнальные лампочки
14. Спидометр
15. Одометр
16. Дисплей
17. Кнопка режимов индикации
22. Электрическая розетка
36. Тахометр

A29HOTH

35

1) Рычаг дроссельной заслонки

Рычаг дроссельной заслонки находится на
правой рукоятке, приводится в действие
большим пальцем. Нажатие на рычаг дрос
сельной заслонки приводит к увеличению
оборотов двигателя и включению вариатора
трансмиссии. При полном отпускании рыча
га дроссельной заслонки двигатель автома
тически переходит в режим холостого хода.

2) Рычаг тормоза

Рычаг тормоза находится на левой рукоятке
руля. Нажатие на рычаг включает тормозной
механизм. При отпускании рычаг автомати
чески возвращается в исходное положение.
Эффективность торможения зависит от при
ложенного к рычагу усилия, а также от харак
тера местности и снежного покрова.

3) Кнопка или рычаг стояночного

тормоза

Кнопка (рычаг) стояночного тормоза нахо
дится на левой рукоятке руля. Стояночный
тормоз обязательно должен включаться во
время стоянки снегохода.

При включенном стояночном тормозе и ра
ботающем двигателе горит сигнальная лам
почка уровня моторного масла/стояночного
тормоза, напоминающая водителю снегохо
да о том, что стояночный тормоз включен.

ТИПОВОЙ ВАРИАНТ – EXPEDITION TUV/
SKANDIC SWT V800

Механический тормоз

Skandic LT/LT E

Для  включения  стояночного тормоза, на
жмите на рычаг тормоза и, удерживая его в
нажатом положении, вытяните другой рукой
блокировочную кнопку. На штанге блокиро
вочной кнопки имеются две фиксирующие
прорези. Вытягивайте кнопку, пока она не
зафиксируется с помощью одной из проре
зей, после чего отпустите рычаг тормоза.

Чтобы  выключить  стояночный тормоз, на
жмите на рычаг тормоза и задвиньте блоки
ровочную кнопку в начальное положение.
Перед началом движения не забывайте пол
ностью отключить стояночный тормоз.

ТИПОВОЙ ВАРИАНТ

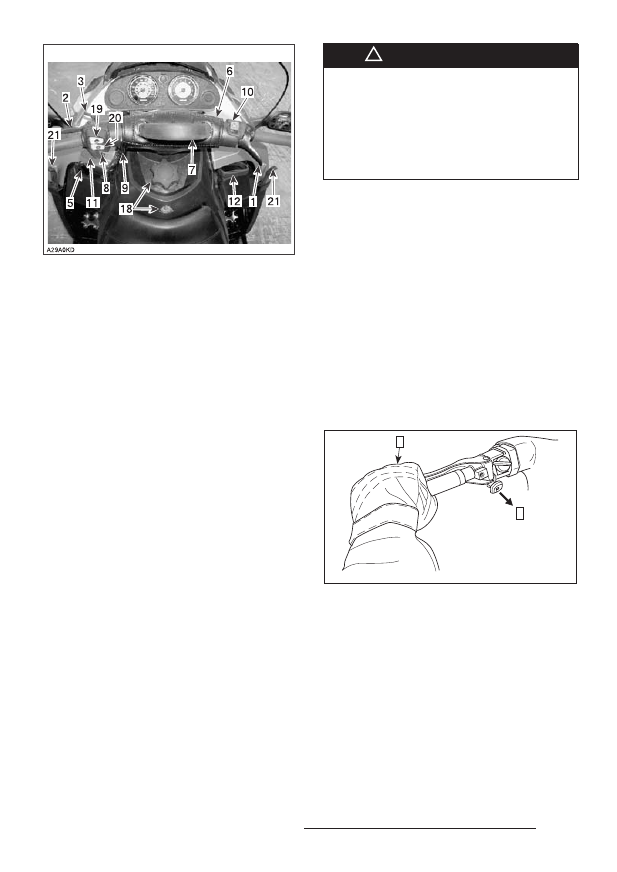

1. Нажать и держать
2. Вытянуть до конца

A25H30A

1

2

Гидравлический тормоз

Все модели, кроме Skandic LT/LT E

Для  включения  стояночного тормоза на
жмите на рычаг тормоза и, удерживая его,
пальцем вытяните блокировочный рычажок.
Когда тормозной рычаг блокируется в про
межуточном положении (примерно на поло
вине полного хода), стояночный тормоз
включен.

       ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,
что стояночный тормоз отключен.
При движении снегохода и длитель'
ном нажатии на рычаг тормоза воз'
можно повреждение тормозной сис'
темы, потеря тормозного эффекта и/
или возгорание.

!

36

ТИПОВОЙ ВАРИАНТ

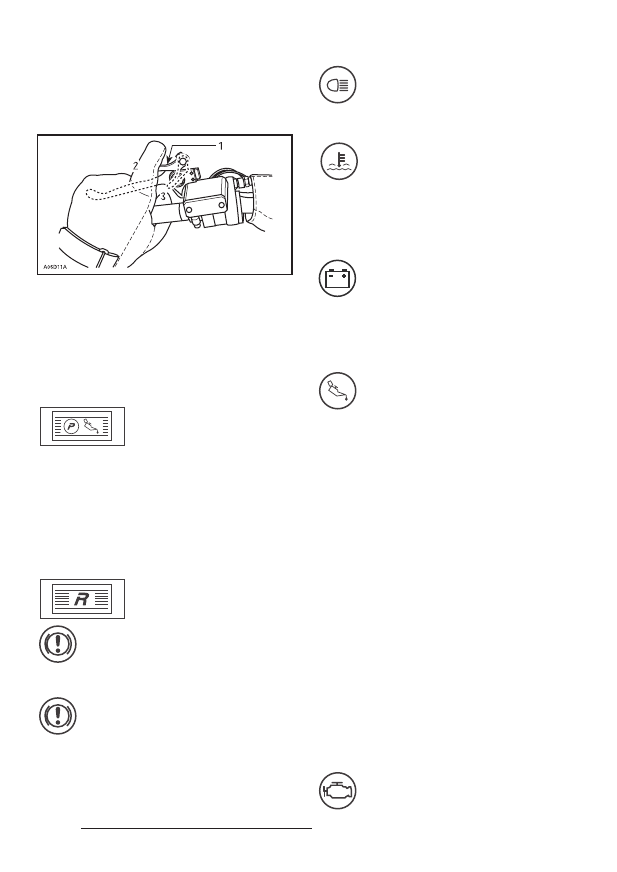

1. Блокировочный рычажок
2. Стояночный тормоз ВЫКЛЮЧЕН (OFF)
3. Стояночный тормоз ВКЛЮЧЕН (ON)

4) Сигнальные лампы

Тормоз/стояночный тормоз/понижения
уровня масла (красная)

Красная сигнальная лам
па горит при включенном
тормозе или стояночном
тормозе (двигатель рабо
тает).

Для выключения стояночного тормоза, на
жмите на рычаг тормоза. Блокировочный
рычажок автоматически возвращается в ис
ходное положение. Перед началом движения
не забывайте полностью отключить стояноч
ный тормоз.

Эта же сигнальная лампа загорается при по
нижении уровня масла в системе смазки дви
гателя (во время работы двигателя). Про
верьте уровень масла (если требуется, до
лейте масло до требуемого уровня).

Реверс (красная)

Красная сигнальная лам
па горит при включенном
реверсе (движение зад
ним ходом).

Система DESS (красная)

Эта красная сигнальная лампа
служит для индикации состояния
системы DESS (Цифровая коди
руемая противоугонная система).

Дальний свет (синяя)

Синяя сигнальная лампа горит при
включенном дальнем свете фар.

Перегрев двигателя (красная)

Как только эта сигнальная лам
почка начинает светиться, немед
ленно заглушите двигатель или
уменьшите скорость движения и
направьте снегоход в рыхлый
снег.

Аккумуляторная батарея (красная)

Красная сигнальная лампочка за
горается при падении напряже
ния аккумулятора ниже допусти
мого уровня. Немедленно обрати
тесь к дилеру SkiDoo.

Сигнальная лампа низкого уровня мас3
ла/давления масла

Expedition TUV 600 H.O. SDI

Сигнальная лампа загорается при недопус
тимом понижении уровня масла. Останови
те снегоход в безлюдном, безопасном мес
те. Долейте масло до требуемого уровня.

V3800 Series

Эта сигнальная лампочка загорается при по
нижении давления моторного масла. Остано
вите снегоход в безлюдном, безопасном ме
сте. Проверьте и долейте масло до требуе
мого уровня (см. «Уровень моторного мас
ла»).

Запустите двигатель — через несколько се
кунд сигнальная лампа должна погаснуть.
Если сигнальная лампа не гаснет, заглушите
двигатель. Возможно, система смазки нуж
дается в ремонте. Покажите снегоход упол
номоченному дилеру SkiDoo.

Система управления двигателем EMS
(красная)

Красная сигнальная лампочка за
горается, когда в работе двигате
ля обнаруживаются какието про
блемы. См. раздел «УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ».
