Состояние рулевого привода и пе-

редней подвески

Визуально проверьте затяжку резьбовых
крепёжных элементов рулевого управле-
ния и передней подвески (шарнирные опоры
и шаровые шарниры рычагов и тяг рулевого
привода, болты шарнирного крепления, бол-
ты крепления лыж и опор лыж, и т. д.). При
необходимости обратитесь к дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж, твердосплавных
коньков. При обнаружении признаков износа
деталей обратитесь к дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки лыж ухудшают управляе-

мость снегохода.

Предохранители

Проверка предохранителя

Система электрооборудования защищена
предохранителями, подробное описание ко-
торых приведено в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ».
Проверяйте состояние и заменяйте предо-
хранители при необходимости.
Чтобы извлечь предохранитель из держате-
ля, потяните за него. Проверьте, не оплави-
лась ли его нить.

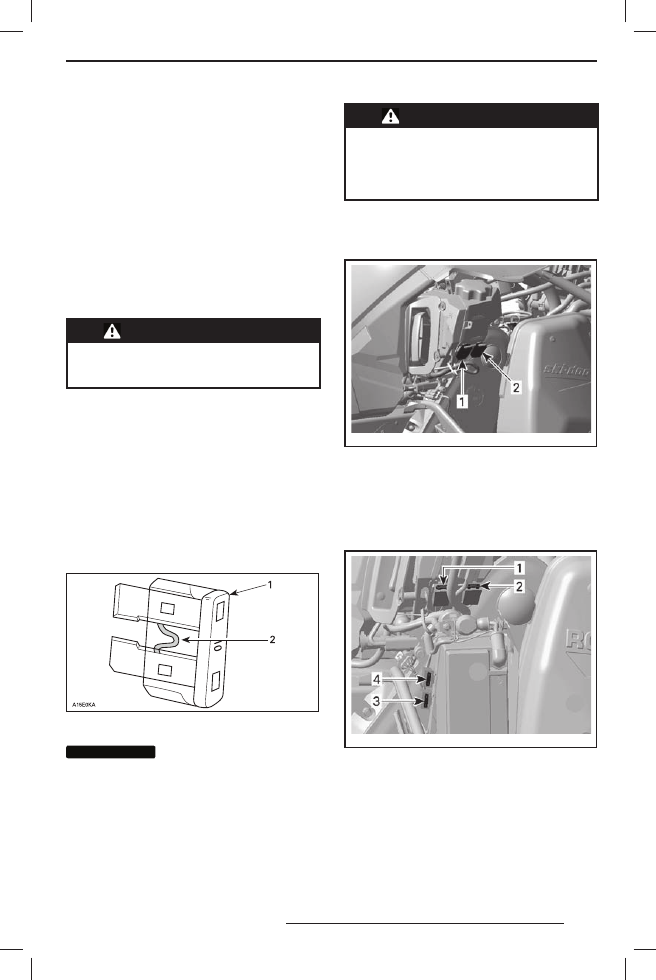

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается исполь-

зовать  предохранитель  с  более

высоким номиналом во избежание

повреждения электрических ком-

понентов и/или возможного воз-

горания.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неполадки. Обратитесь

за помощью к дилеру Ski-Doo.

Расположение предохранителя

МОДЕЛИ  С  ДВИГАТЕЛЕМ 600 И 800R
POWER TEK С РУЧНЫМ СТАРТЕРОМ

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель 15 A — фары (КРАСНО-

ОРАНЖЕВЫЙ провод)

2.  Предохранитель 15 A — аксессуары  (КРАСНО-

ЖЁЛТЫЙ провод)

МОДЕЛИ С ДВИГАТЕЛЕМ 600 И 800R POWER
TEK С ЭЛЕКТРИЧЕСКИМ СТАРТЕРОМ

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель 15 A — фары (КРАСНО-

ОРАНЖЕВЫЙ провод)

2. Предохранитель 15 A — аксессуары

(КРАСНО-ЖЁЛТЫЙ провод)

3. Предохранитель 30 A — система заряда
4. Предохранитель 5 A — ECM (блок управле-

ния двигателем)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

110

МОДЕЛИ С ДВИГАТЕЛЕМ E-TEC С РУЧ-
НЫМ СТАРТЕРОМ

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1.  Предохранитель 5 A — системы старт/реверс

МОДЕЛИ С ДВИГАТЕЛЕМ E-TEC С ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 007 -009 -017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1.  Предохранитель 30 A — система заряда
2.  Предохранитель 5 A — система старт/реверс

ВСЕ МОДЕЛИ
Предохранитель электрического датчика
уровня топлива находится позади глушите-
ля шума впуска воздуха.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ШУМА ВПУСКА ВОЗДУХА
1.  Расположение предохранителя

Приборы освещения

После замены ламп всегда проверяйте ра-
ботоспособность соответствующего прибо-
ра освещения.

 Замена лампы фары

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается касать-

ся голыми пальцами колбы гало-

генной  лампы  во  избежание  со-

кращения срока её службы. Если

Вы  дотронулись  до  стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

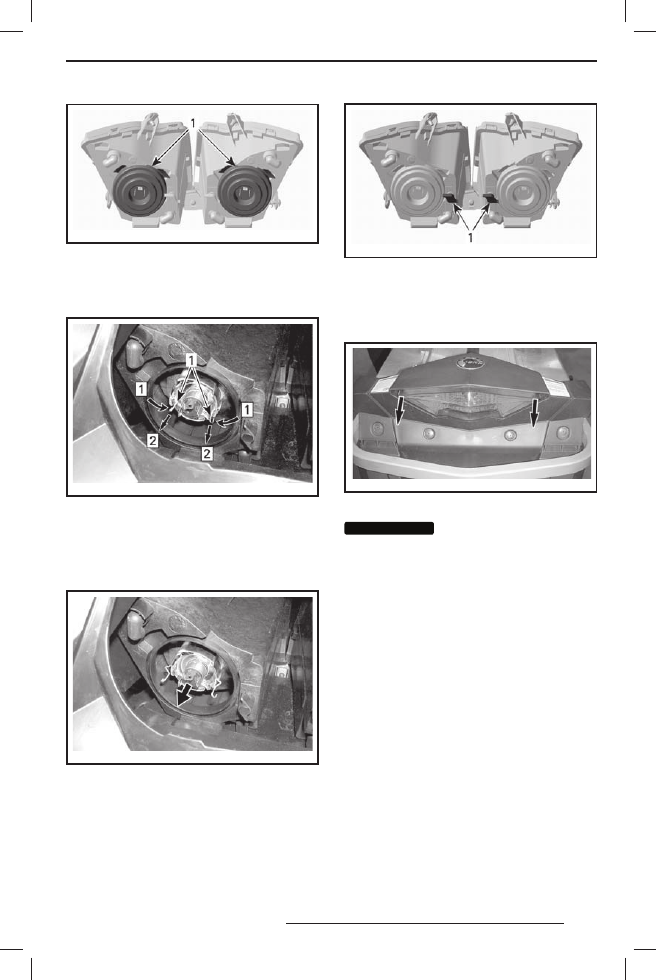

1.  С помощью маленькой отвёртки осво-

бодите защёлки многофункционально-
го центра.

mmo2 007 -009 -061_a

1. Защёлки

2.  Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

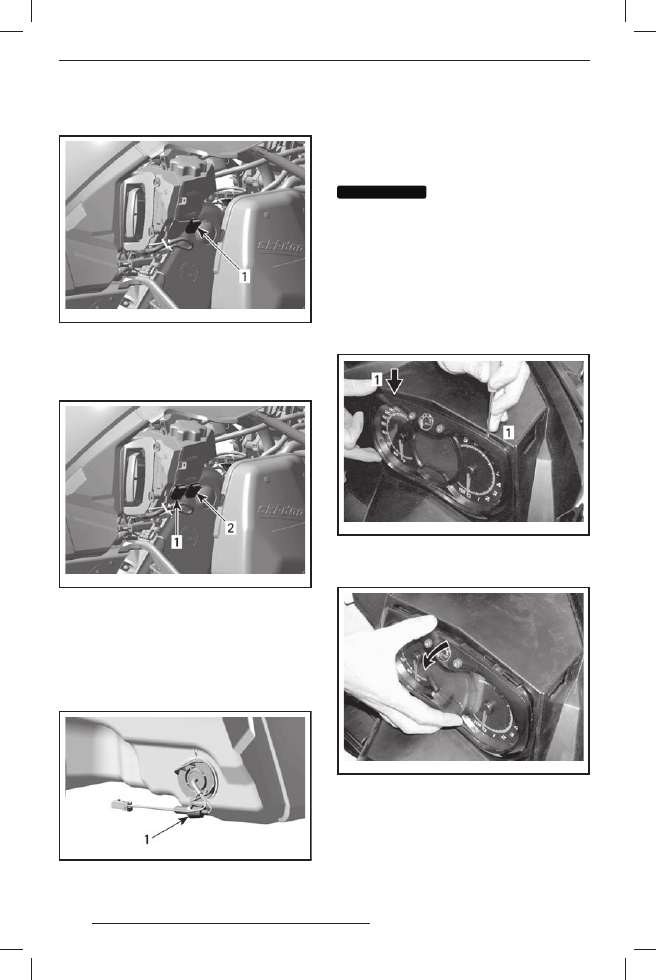

3.  Разъедините разъём перегоревшей лам-

пы. Снимите резиновый чехол.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

111

mmo2 007 -009 -022_a

1. Резиновый чехол

4.  Нажмите и одновременно потяните за

оба конца фиксатора, чтобы отсоеди-
нить его от держателя лампы.

mmo2 007 -009 -063_a

Шаг 1: Нажмите с обеих сторон
Шаг 2: Потяните, чтобы отсоединить
1. Фиксатор

5.  Извлеките и замените лампу. Установка

осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ИЗВЛЕКИТЕ И ЗАМЕНИТЕ ЛАМПУ

Регулировка света фары

Снимите многофункциональный центр, как
описано в параграфе «ЗАМЕНА ЛАМПЫ
ФАРЫ». Для регулировки направления пуч-
ка света вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

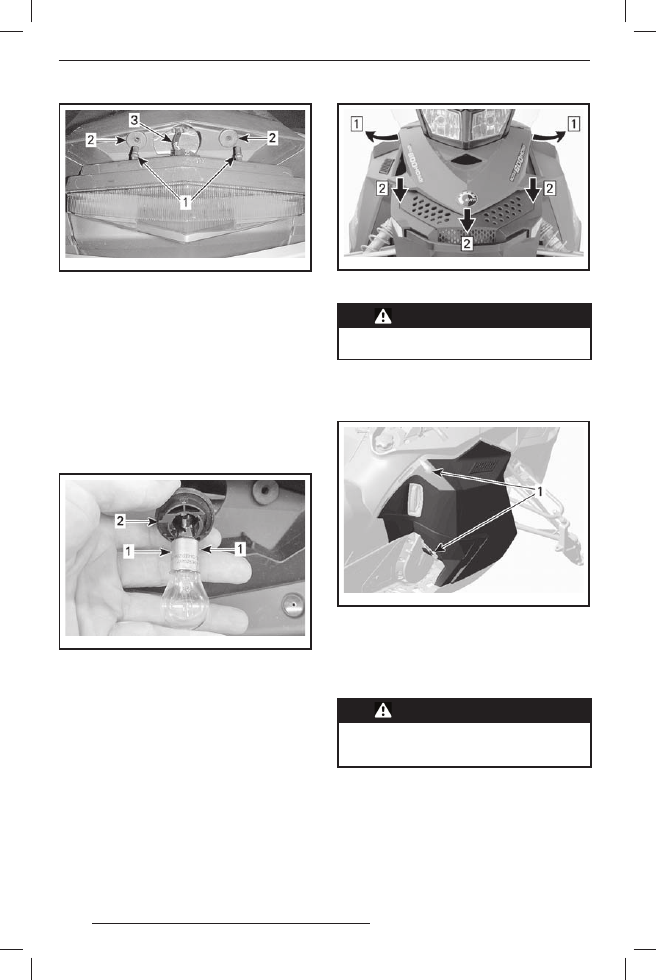

1.  Аккуратно потянув за края, снимите кор-

пус заднего фонаря.

mmr200 8-039-0 12_ a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА КРАЯ

ВНИМАНИЕ

ВНИМАНИЕ

Корпус заднего фона-

ря удерживается на местe с помо-

щью двух пластиковых штифтов

вставленных в резиновые втулки.

Если при снятии корпус фонаря

слишком сильно отклонить в сто-

рону  штифты  мог у т  с ломаться

и корпус фонаря придётся заме-

нить. Во избежание повреждения

жгута проводов не вытаскивайте

корпус фонаря слишком сильно.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

112

mmr200 8-039-0 06_ a

1.  Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2.  Повернув патрон лампы против часовой

стрелки, снимите его с корпуса фонаря.

3.  Нажав и повернув лампу против часовой

стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ: Обратите внимание на рас-
положение держателей на корпусе лампы
и при установке совместите их с соответ-
ствующим фиксатором патрона.

mmr200 8-039-0 08_a

1.  Держатели лампы
2. Фиксатор на патроне

 Корпус

Капот

Для открытия капота следует освободить
фиксаторы и сдвинуть капот в направлении
передней части снегохода.

mmo2 008 -003 -015_a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд



ПРЕДОСТЕРЕЖЕНИЕ

Работа двигателя со снятым ка-

потом не допускается.

Боковые панели

Для открытия боковой панели растяните
и отстегните защёлки.

mmo2 008 -003 -075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Для снятия боковой панели откройте её, а
затем поднимите. Освободите нижнюю пет-
лю из прорези, затем, опустив панель, осво-
бодите верхнюю петлю.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытой или снятой

боковой панелью.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
