Снегоход SKI-DOO REV XP 2 Stroke. Руководство - часть 25

97

mmo2 010 -009 -002_a

1.  Резиновый ограничитель
2. Выпуклость
3. Щуп

6.  В  указанной  на  рисунке  последова-

тельности затяните болты моментом
(10 ± 2) Н•м, будьте осторожны не зажми-
те щуп.

mmo2 010 -009 -007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

ВНИМАНИЕ

ВНИМАНИЕ

Если болты или упор

установлены неверно, возможно

серьёзное повреждение ведуще-

го шкива.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь только тормозной жидкостью
DOT 4 из герметичной упаковки. Жидкость
в открытой упаковке может быть засорена
или могла впитать влагу из воздуха.



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь только тормозной

жидкостью DOT 4 из герметичной

упаковки. Во избежание серьёз-

ного повреждения тормозной си-

стемы запрещается использова-

ние тормозных жидкостей не ре-

комендуемых типов, также запре-

щается смешивать разные типы

жидкости для пополнения бачка.

ВНИМАНИЕ

ВНИМАНИЕ

Тормозная жидкость

может повредить окрашенные или

пластиковые поверхности. Сохра-

няйте  осторожность.  Если  жид-

кость пролилась, тщательно про-

трите это место водой.
Проверка уровня тормозной жид-

кости

ВНИМАНИЕ

ВНИМАНИЕ

При  проверке  уров-

ней эксплуатационных жидкостей

снегоход должен стоять на ровной

горизонтальной поверхности.

Проверьте уровень тормозной жидкости
DOT 4 в тормозном бачке. При необходи-
мости долейте тормозную жидкость DOT 4.

mmo2 008 -008 -012_d

ТИПОВОЙ ВАРИАНТ

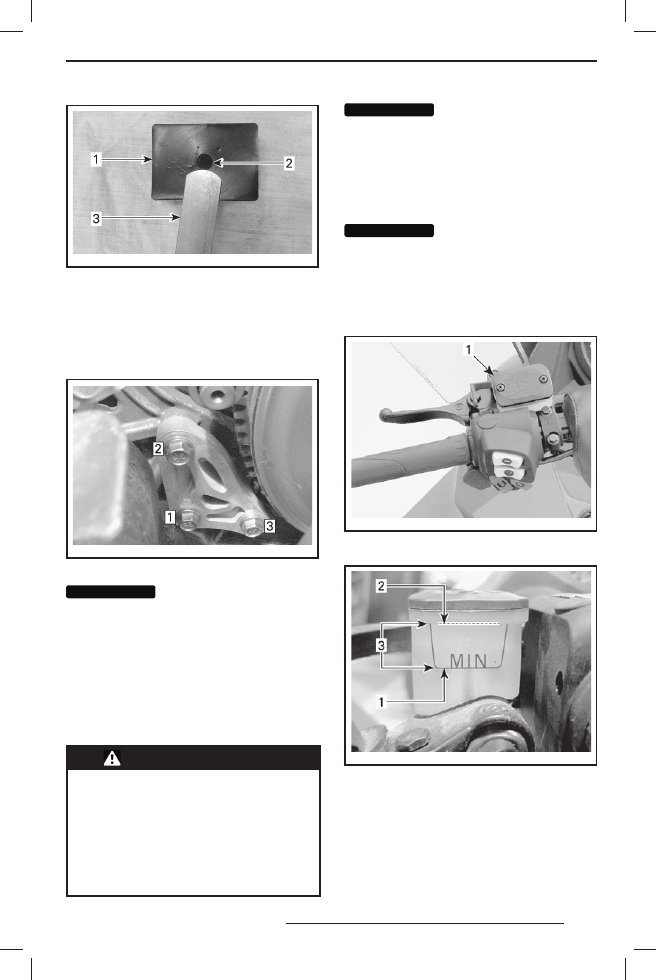

1. Тормозной бачок

mmo2 008 -008 -018_a

1. Минимум
2. Максимум
3. Диапазон рабочего уровня

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

98

 ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу

или в глаза — это может вызвать

опасные ожоги. В случае контакта

с кожей, тщательно промойте это

место. В случае попадания в гла-

за, немедленно промывайте гла-

за  большим  количеством  воды

на  протяжении  минимум 10 ми-

нут, и как можно скорее обрати-

тесь к врачу.

Масло в картере цепной пе-

редачи

Рекомендуемое масло

РЕКОМЕНДУЕМОЕ МАСЛО

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ВНИМАНИЕ

ВНИМАНИЕ

Цепная передача сне-

гохода сконструирована и прошла

э к с п л уа т а ц и о н н ы е  и с п ы т а н и я

с  использованием  масла XPS™

Synthetic chaincase oil. Компания

BRP  настоятельно  рекомендует

на  протяжении  всего  срока  экс-

плуатации  использовать  масло

XPS™ Synthetic chaincase oil. По-

вреждения, вызванные использо-

ванием  масла, которое  не  реко-

мендовано для данной цепной пе-

р е д ач и ,  н е  буд у т  ус т р а н я т ь с я

в рамках гарантийного обслужи-

вания.
Получение доступа к картеру цеп-

ной передачи

Откройте правую боковую панель, см. раз-
дел «ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБ-
СЛУЖИВАНИЯ».

Проверка уровня масла картера

цепной передачи

Проверяйте уровень масла, установив сне-
гоход на горизонтальную поверхность и вы-
вернув контрольную магнитную пробку, рас-
положенную с левой стороны картера цеп-
ной передачи.
Уровень масла должен доходить до нижне-
го края отверстия пробки.

mmr200 8-047-0 02_ a

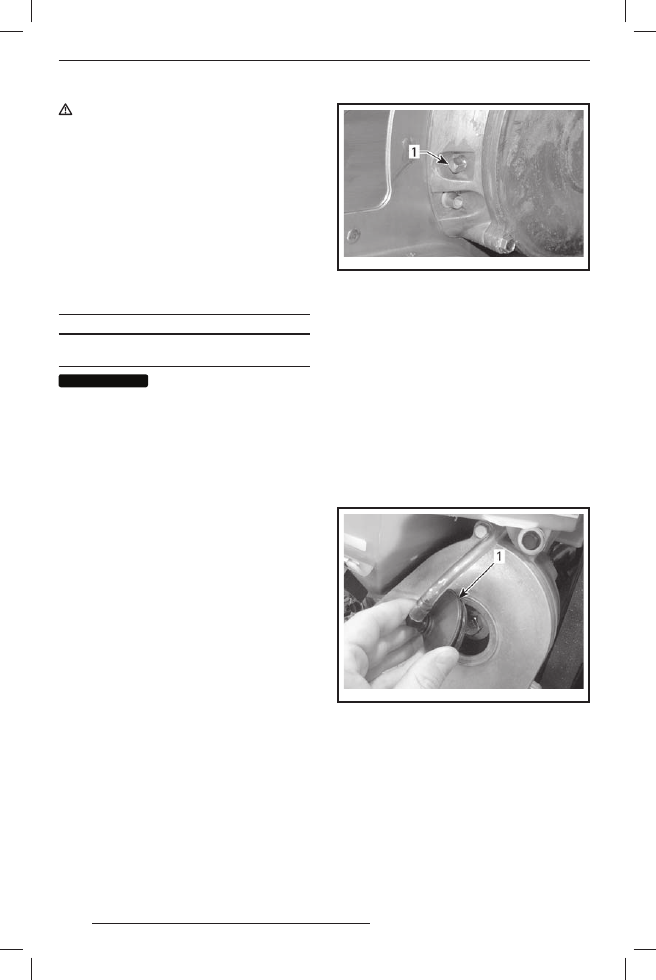

1. Магнитная контрольная пробка

ПРИМЕЧАНИЕ: Наличие на магнитной проб-
ке небольших металлических частичек не
является признаком неисправности. При об-
наружении крупных частиц металла сними-
те крышку картера и исследуйте компонен-
ты цепной передачи.
Удалите металлические частицы с магнита
контрольной пробки.

Долив масла в картер цепной пере-

дачи

Выверните магнитную пробку контрольно-
го отверстия.
Снимите заливную пробку, расположенную
на кожухе цепной передачи.

mmo2 009 -003 -009_a

1. Крышка заливной горловины

Заливайте рекомендованное масло через
заливную горловину, пока оно не покажет-
ся в отверстии контрольной пробки.
Заверните пробку и затяните её крутящим
моментом  (6 ± 1)  Н•м.
Установите заливную пробку на место.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

99

Кожух ремня вариатора

 Снятие кожуха ремня вариатора



ПРЕДОСТЕРЕЖЕНИЕ

НЕ ДОПУСКАЙТЕ работу двигате-

ля если:

–  Защитные ограждения и кожух

ремня вариатора ненадёжно

установлены.

–  Капот и/или боковые панели

открыты или демонтированы.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с его фиксаторами с целью
снижения шума и вибрации. При установ-
ке кожуха необходимо сохранить этот натяг.
Снимите ключ DESS c контактного устрой-
ства.
Откройте капот моторного отсека с левой
стороны.
Снимите проволочный фиксатор.

mmo2 008 -003 -063_a

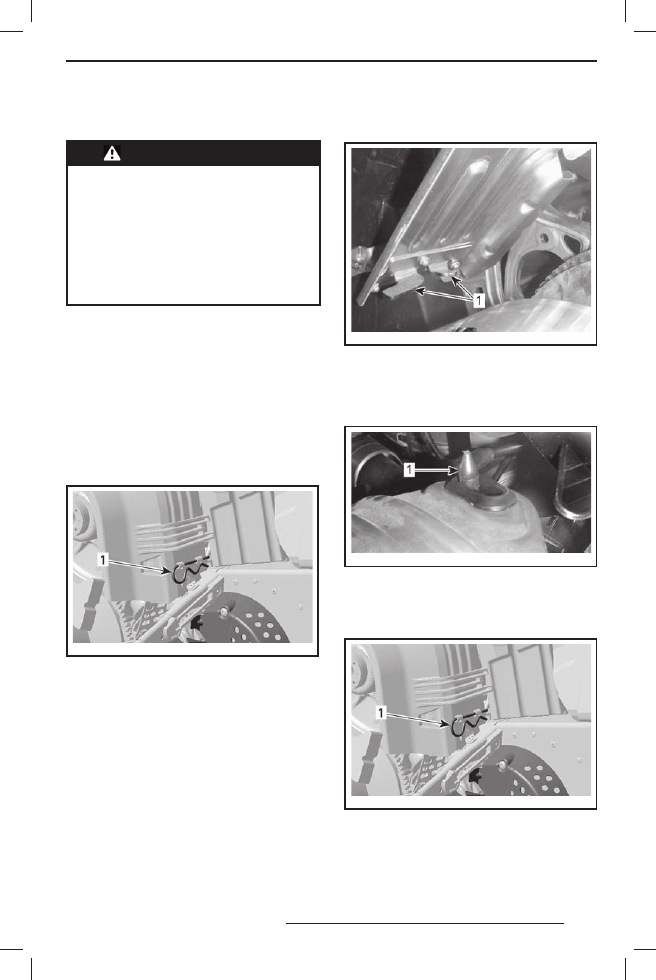

1. Проволочный фиксатор

Поднимите  кожух  за  его  заднюю  часть
и выньте из передних петель, повернув его
наружу.

 Установка кожуха ремня вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Установите переднюю левую прорезь кожу-
ха на длинный выступ.

Поверните кожух внутрь для зацепления
правой прорези с коротким выступом.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец. Возможно, для этого понадобится
слегка поднять консоль, чтобы было про-
сторнее.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволоч-
ного фиксатора.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

100

Держатель запасного ремня

вариатора

МОДЕЛИ С ОДНИМ ВОЗДУХОЗАБОРНИКОМ
Запасной ремень вариатора следует хра-
нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра не входит в комплект поставки снегохода.
Уложите запасной ремень и закрепите его
с помощью застёжки типа «липучка».

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дения ремня вариатора, установ-

ленного в держателе, убедитесь

в отсутствии его контакта с вы-

пускной трубой.

mmo2 008 -003 -056_a

НЕВЕРНАЯ УСТАНОВКА

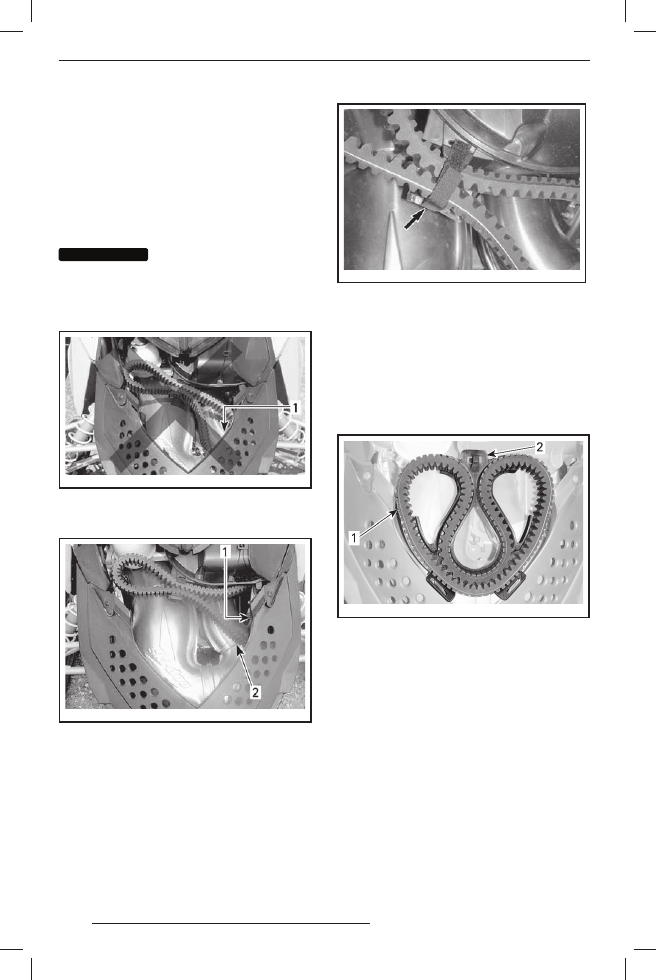

1.  Ремень вариатора касается выпускной

трубы

mmo2 008 -003 -018_a

ВЕРНАЯ УСТАНОВКА
1.  Ремень вариатора над бампером
2. Убедитесь в отсутствии контакта с вы-

пускной трубой

mmo2 009 --003-008_ a

ЗАКРЕПИТЕ ЗАСТЁЖКОЙ ТИПА «ЛИПУЧКА»

МОДЕЛИ С ДВУМЯ ВОЗДУХОЗАБОРНИ-
КАМИ
Запасной ремень вариатора следует хра-
нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра не входит в комплект поставки снегохода.
Установите запасной ремень вариатора как
показано на рисунке.

mmo2 011 -001 -006_a

1.  Ремень вариатора
2. Держатель ремня вариатора

Убедитесь, что держатель ремня вариатора
правильно установлен на снегоходе.
–  Вставьте верхний фиксатор (под верхней

частью держателя) в паз правого винта
глушителя шума впуска воздуха.

–  Разместите удерживающие пазы над

фиксаторами крышки нижнего поддона.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
