Снегоход SKI-DOO REV XP 2 Stroke. Руководство - часть 9

 СВЕДЕНИЯ О ТРАНС-

ПОРТНОМ СРЕДСТВЕ

34

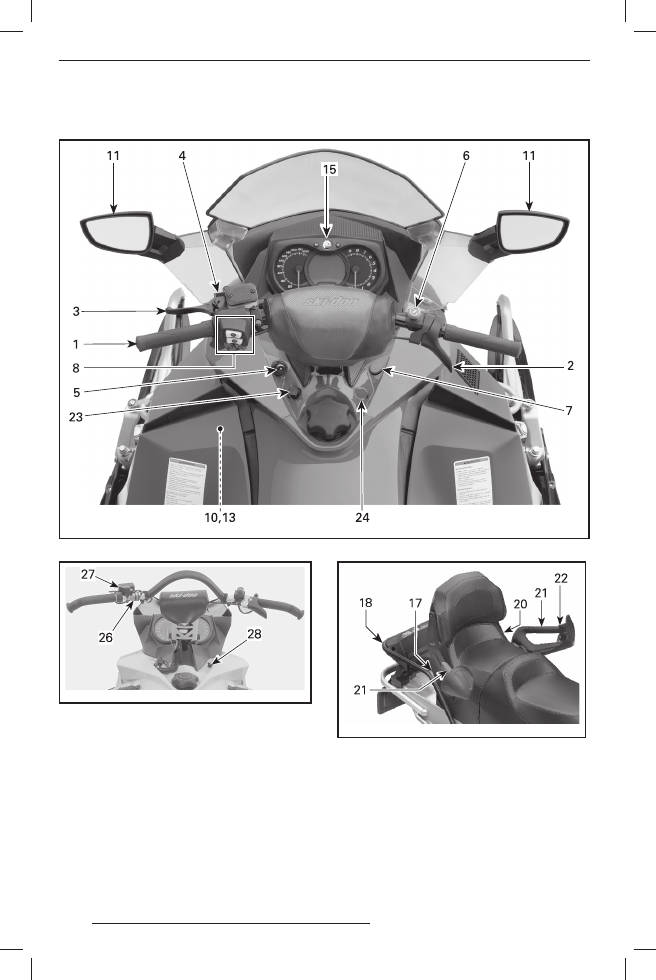

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Некоторые органы управления и приборы поставляются только на заказ
и входят в комплект дополнительно приобретаемого оборудования.

mmo2 008 -003 -058_b

ТИПОВОЙ ВАРИАНТ

mmo2 011 -001 -002_b

ТИПОВОЙ ВАРИАНТ — MX Z X-RS И SUMMIT
FREERIDE

mmo2 010 -003 -004_b

ТИПОВОЙ ВАРИАНТ

35

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003 -007_b

ТИПОВОЙ ВАРИАНТ

mmo2 008 -003 -069_c

ВСЕ МОДЕЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ЕВРО-
ПЕЙСКОГО РЫНКА, ЗА ИСКЛЮЧЕНИЕМ MX Z

1) Руль

Руль служит для управления снегоходом.
При повороте руля влево или вправо лыжи
поворачиваются соответственно влево или
вправо, меняя направление движения сне-
гохода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

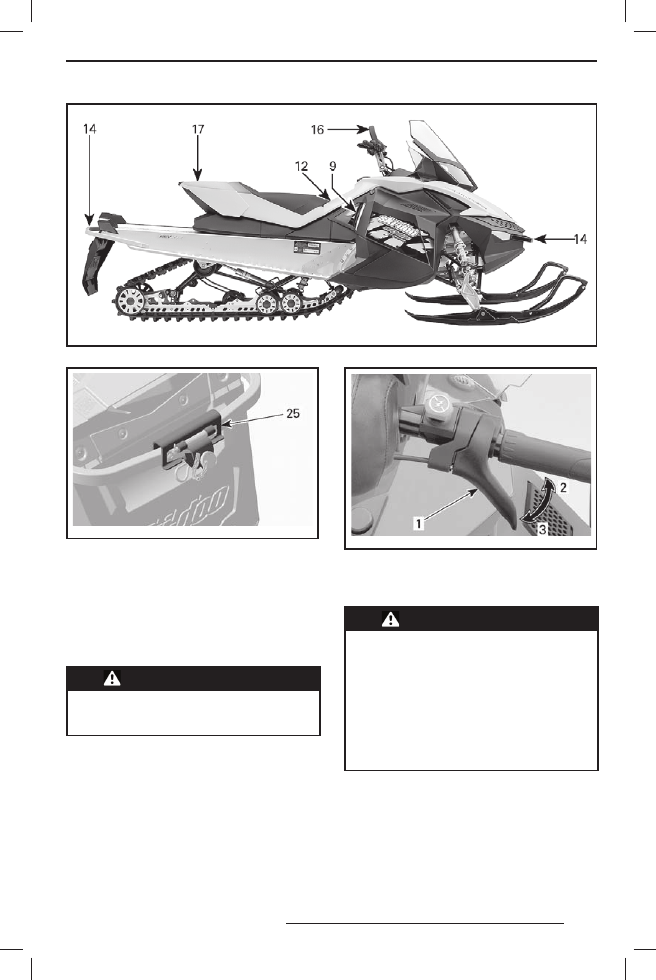

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки расположен
на руле справа.
Предназначен для управления большим
пальцем. Нажатие на рычаг дроссельной
заслонки приводит к увеличению частоты
вращения коленчатого вала двигателя. При
полном отпускании рычага дроссельной за-
слонки двигатель автоматически переходит
в режим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1.  Рычаг дроссельной заслонки
2. Разгон
3. Замедление



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя всегда

проверяйте работоспособность

рычага дроссельной заслонки.

Рычаг,  отпущенный  пос ле  на-

жатия, должен самостоятельно

возвращаться в исходное поло-

жение. Эксплуатация снегохода

с неисправным механизмом при-

вода дросселя категорически за-

прещена.

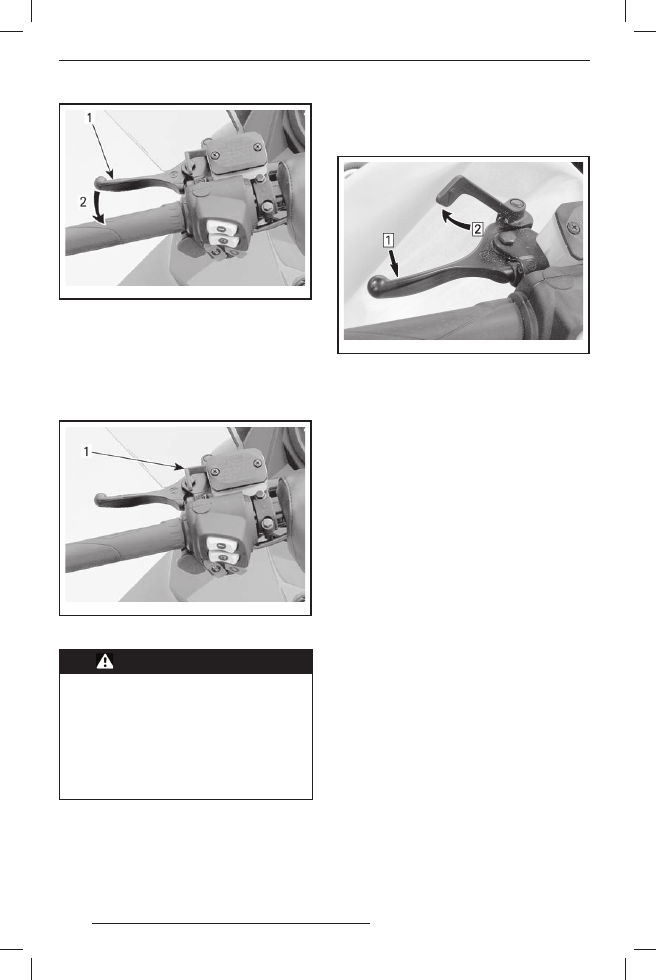

3) Рычаг тормоза

Рычаг тормоза расположен на руле слева.
Нажатие на рычаг приводит в действие тор-
мозной механизм. При отпускании рычаг ав-
томатически возвращается в исходное поло-
жение. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

36

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включить тормоз

4) Рычаг стояночного тормоза

Рычаг тормоза расположен на руле слева.
Всегда  вк лючайте  стояночный  тормоз
во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Рычаг стояночного тормоза



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  движения  убе-

дитесь, что стояночный тормоз

полностью отключён. При дли-

тельном нажатии на рычаг тор-

моза во время движения снего-

хода возможно повреждение тор-

мозной системы, потеря тормоз-

ного эффекта и/или возгорание

снегохода.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем потяните блокировочный рычажок.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — МЕХАНИЗМ ВКЛЮЧЕНИЯ
Шаг 1: Нажать и удерживать рычаг тормоза
Шаг 2: Сдвинуть рычаг стояночного тормоза

Отключение стояночного тормоза

Нажмите рычаг тормоза. Рычаг стояночно-
го тормоза автоматически вернётся в исхо-
дное положение. Перед началом движения
необходимо отключать стояночный тормоз.

5) Шнур безопасности и кон-

тактное устройство DESS

Контактное устройство DESS расположено
слева на консоли.
Чтобы обеспечить возможность запуска дви-
гателя, необходимо надеть колпачок шну-
ра безопасности на контактное устройство.
ПРИМЕЧАНИЕ: Если запрограммированный
ключ DESS (колпачок шнура безопасности)
правильно установлен на контактное устрой-
ство, должны прозвучать два коротких звуко-
вых сигнала. Если Вы слышите другую ком-
бинацию звуковых сигналов, см. главу «СИ-
СТЕМА МОНИТОРИНГА» для определения
кода неисправности DESS.
При снятии ключа с контактного устройства
двигатель останавливается.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
