Snowmobile Polaris 600 RUSH (2010 year). Manual - part 13

3.2

Engine/Cooling/Exhaust

9923311 - 2010-2012 PRO-RIDE RUSH/Switchback/RMK Service Manual

© 2011 Polaris Sales Inc.

COOLING SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3.41

THERMOSTAT REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.41
THERMOSTAT ORIENTATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.41
800 THERMOSTATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.41
2010 600 RUSH COOLING SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.42
2011 600 RUSH COOLING SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.43
2011 800 RUSH COOLING SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.44
2012 600 RUSH/SWITCHBACK COOLING SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . 3.45
2012 800 RUSH/SWITCHBACK COOLING SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . 3.46
PRO-RIDE SWITCHBACK ASSAULT/RMK COOLING SYSTEM . . . . . . . . . . . . . . . . . 3.47
PRO-RIDE PRO RMK/RMK ASSAULT COOLING SYSTEM. . . . . . . . . . . . . . . . . . . . . 3.48
FRONT HEAT EXCHANGER SERVICE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.49

EXHAUST SYSTEMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3.50

PRO-RIDE DC-CFI-4 EXHAUST SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.50
PRO-RIDE DC-CFI-2 EXHAUST SYSTEM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.51
VARIABLE EXHAUST SYSTEM (VES)-THREADED VALVE  . . . . . . . . . . . . . . . . . . . . 3.52
VARIABLE EXHAUST SYSTEM (VES)-THREADED STUD  . . . . . . . . . . . . . . . . . . . . . 3.53

3.3

Engine/Cooling/Exhaust

3

9923311 - 2010-2012 PRO-RIDE RUSH/Switchback/RMK Service Manual

© 2011 Polaris Sales Inc.

ENGINE SPECIFICATIONS

Fastener Torque Guide

COMPONENT

600 DC-CFI-2/4

FT

-

LB

 (N

M

)

800 DC-CFI-2

FT

-

LB

 (N

M

)

A

SSEMBLY

 N

OTES

Spark Plug

18-21.6 (24-30)

Apply anti-seize to threads.

Head Cover

23-27 (31.2-36.6)

Throttle Body Hose

7 (9.5)

Apply pipe sealant to threads.

Plug-OR-



Bypass Nozzle

N/A

15.5-20 (21-27.8)

18 (24)


Apply pipe sealant to threads.

Bleed Screw

70 in-lb (8 Nm)

Knock Sensor

144-192 in-lb (16.3-21.7Nm)

Do not under/over torque. Clean/dry threads.

Temp. Sensor

18 (24)

EV Housing Base / Cover

10.5-13.5 ft-lb (14.3-18.3 Nm)

Apply Loctite® 242™ to cylinder screws.

EV Bellows



-Cap Nut



-Threaded Cap/Stud

14-18 ft-lb (19.1-24.5 Nm)

18-22 ft-lb(24.5-29.9 Nm)


Apply Loctite® 242™ to guillotine threads.



Apply Loctite® 242™ to stud threads.

Cylinder Base Nuts

38-46 (51-62)

N/A

Cylinder Bolts

N/A

38-46 (51.6-62.4)

Intake Boots

9 (12)

Exhaust Manifold

22 (30)

Oil Pump

10 (9.5)

Water Pump Cover

9 (12)

Water Pump Cover
Nozzle

18 (24)

Apply pipe sealant to threads.

Recoil Housing

9 (12)

Recoil Reel Screw



1204173 Assembly



1204331 Assembly

9 (12)

14 (20)

Apply Loctite® 242™ to threads.

Recoil Hub Screws

9 (12)

Flywheel Nut

90 (122)

Stator Plate

12 (16)

Crankcase



M6/M8

22 (30)

Torque Stop Bracket

18 (24)

Engine Strap Screws

30 (41)

Apply Loctite® 242™ to threads.

Water Pump Impeller

10 (13)

Fuel Rail Screws

9 (12)

Crankcase Drain Plugs

60 in-lb (7 Nm)

Apply pipe sealant to threads.

Air Intake Gear Clamps

11 in-lb (1.2 Nm)

3.4

Engine/Cooling/Exhaust

9923311 - 2010-2012 PRO-RIDE RUSH/Switchback/RMK Service Manual

© 2011 Polaris Sales Inc.

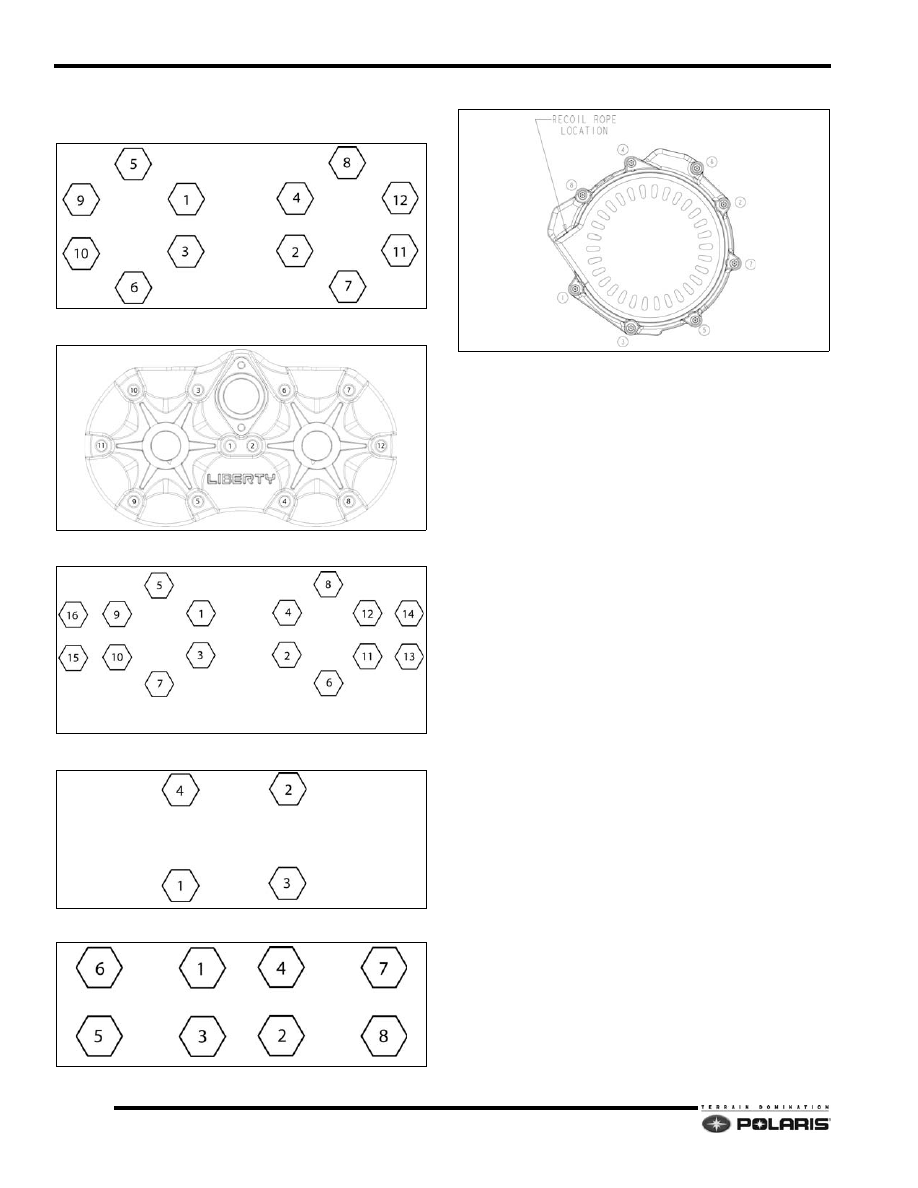

Component Torque Sequences

Cylinder Head Torque Pattern

Cylinder Head Torque Pattern (Monoblock)

CFI Crankcase Torque Pattern

Cylinder Torque Pattern

Cylinder Torque Pattern (Monoblock)

CFI Recoil Cover

MAG

PTO

MAG

PTO

MAG

PTO

MAG

PTO

MAG

PTO

3.5

Engine/Cooling/Exhaust

3

9923311 - 2010-2012 PRO-RIDE RUSH/Switchback/RMK Service Manual

© 2011 Polaris Sales Inc.

Engine Specifications

Engine Service Specifications - All Engines

• Cylinder Head Warp Limit = .006" (.015mm)

• Cylinder Taper Limit = .002" (.051mm)

• Cylinder Out-of-Round Limit = .002" (.051mm)

• Main Bearing Interference Fit:



CFI = .0014 - .0024 (.036 - .061mm)

• Connecting Rod Side Clearance = .0114" - .0295"



(.289 - .749mm)

• Crankshaft Runout Deflection Limit = .0025"

(0.07mm)

ENGINE



MODEL



NUMBER

INSTALLED



HEAD



VOLUME

(

CC

)

HEAD



SQUISH

INCHES

 (

MM

)

PISTON

-

TO

-

CYLINDER



CLEARANCE

INCHES

 (

MM

)

PISTON



RING



END



GAP

INCHES

 (

MM

)

TRIGGER

-

TO

-

FLYWHEEL



GAP

INCHES

 (

MM

)

S4202-6044-OP6N

25.65-27.15

.045-.058

(1.143-1.482)

.0033-.0054

(0.085-0.137)

SVC. Limit=.009"

.014-.020

(0.356-0.508)

.014-.052

(0.36-1.34)

S4357-6044-OL6N

.017-.025

(0.450-0.650)

S4215-6044-OO6N

S4316-6044-OL6G

S4452-6044-OL6G

S4139-8044-OO8G

36.2-37.8

.054-.066

(1.382-1.666)

.004-.0055

(0.103-0.141)

SVC. Limit=.009"

S4229-8044-OO8G

S4092-8044-OO8G

S4359-8044-OL8G

S4360-8044-OL8G

S4361-8044-OL8G
