Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 3

A10

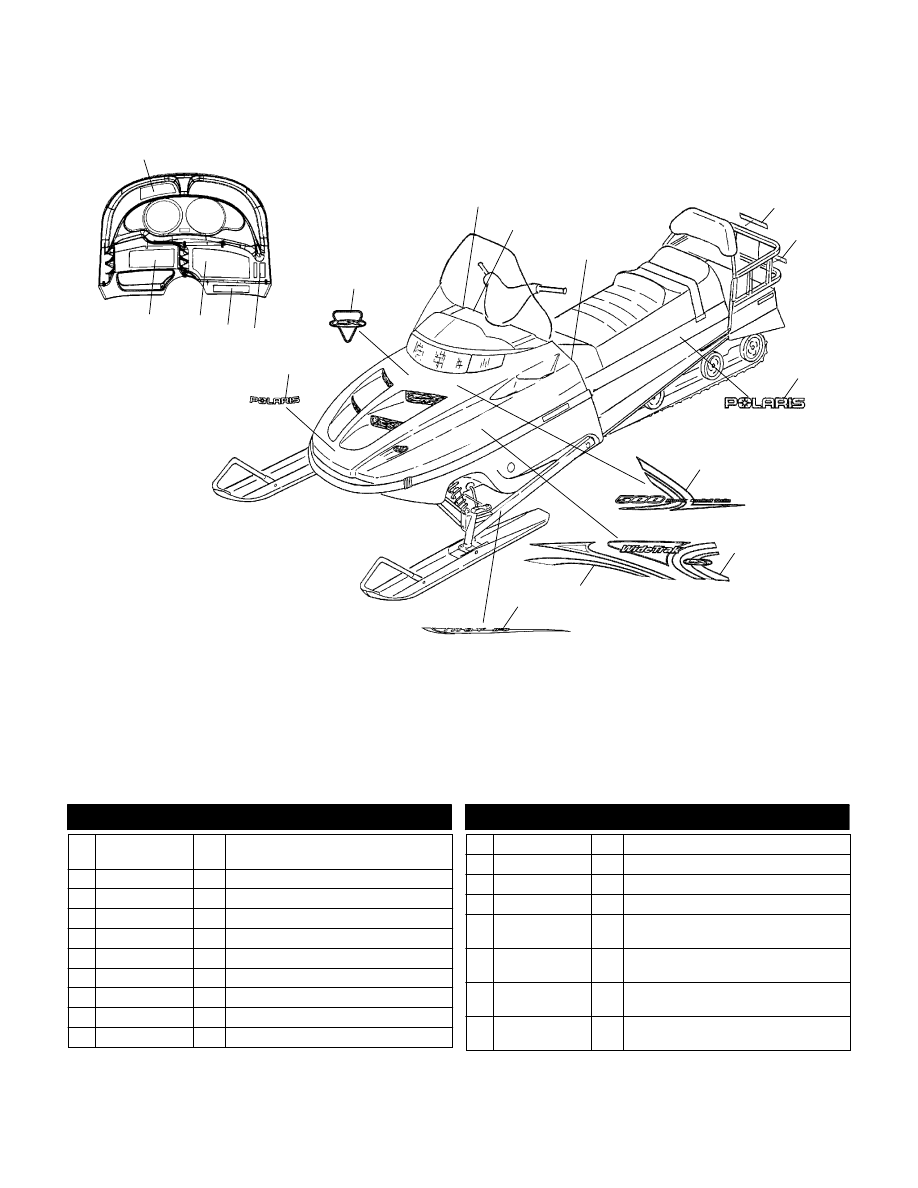

DECALS

WIDETRAK LX S03SU4BS

5

4

6

2

12

3

1

17

9

11

13

15

14

10

7

16

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202295

1 Kit, Hood Decal, ’03 WideTrak LX

(Incl. 6,7,9,14,15,16)

1 7079429

1 Decal, Warning, Electric Reverse

2 7170363

1 Decal, Warning, English

3 7170364

1 Decal, Warning, French

4 7077620

1 Decal, Warning, “One Passenger”

5 7077619

1 Decal, Shift Pattern

6 7078608

1 Decal, Hood Center, “POLARIS”

7 7170432

1 Decal, Hood Center, “LX”

8 7170054

1 Decal, Choke

9 7078465

1 Logo, Polaris Star

10 7078399

1 Decal, Electric Start

11 7077678

1 Decal, “Max. 75 lbs. (34 kg)”

12 7076360

1 Decal, Track/Seat, English/French

13 7078822

2 Decal, “POLARIS”, Riser

14 7170433

7170434

1

1

Decal, “500 Liquid Cooled Twin”, LH

Decal, “Liquid Cooled Twin 500”, RH

15 7170435

7170436

1

1

Decal, Hood Side, LH

Decal, Hood Side, RH

16 7170533

7170534

1

1

Decal, Hood Side, Front, LH

Decal, Hood Side, Front, RH

17 7170437

7170438

1

1

Decal, Trailing Arm, “INDY IFS”, LH

Decal, Trailing Arm, “INDY IFS”, RH

7/02

A11

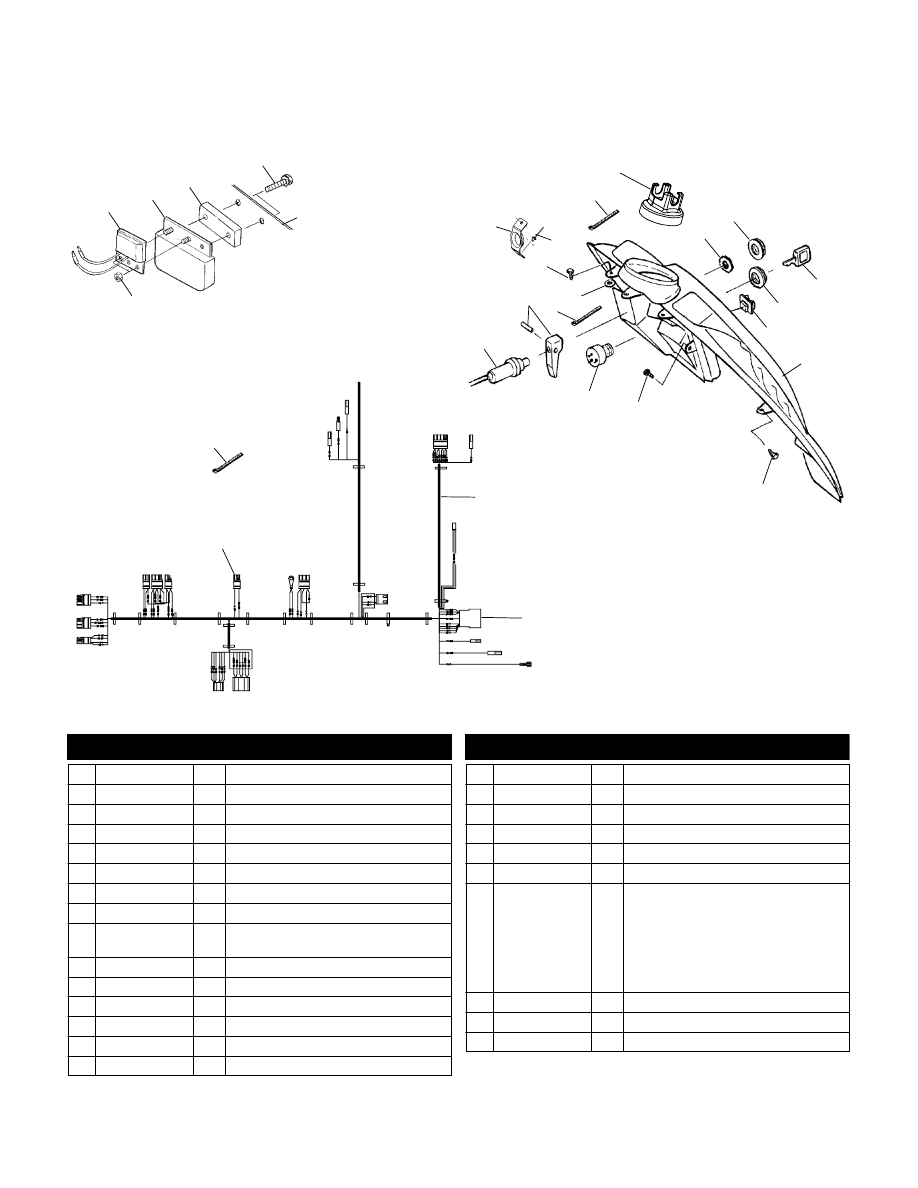

CONSOLE

WIDETRAK LX S03SU4BS

9

8

23

11

22

21

12

13

10

19

10

Footrest

5

3

2

1

16

17

25

7

20

14

24

4

10

15

6

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512031

2 Screw

2 5211573

1 Spacer

3 4060122

1 Regulator, LR9

4 4060104

1 Rectifier, LR-4

5 7541925

2 Nut, Nylok

6 7080138

7 Cable Tie

7 4020092

1 Terminal, Ring

8 4020057

1 Housing

9 2460910

5811765

1

2

Harness, Wire, Main

Foil, Connector, Wire Harness

10 7515199

4 Screw

11 2200358

1 Kit, Ignition Switch

12 7080290

1 Cable, Choke (Incl. 13,21)

13 5432943

1 Lever, Choke (Incl. Pin)

14 7080804

1 Cable Tie, Releasable

15 7555932

2 Washer, Nylon

16 7621330

2 Rivet

17 5243049

1 Guide, Recoil

18 7080761

1 Cable Tie

19 5433243

1 Boot, Handlebar

20 7571610

1 Washer, Lock

21 5432944

1 Nut, Choke

22 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

23 7547035

1 Nut, Ignition

24 4110263

1 Switch, Heater, Hi/Lo

25 5432994

1 Console

7/02

A12

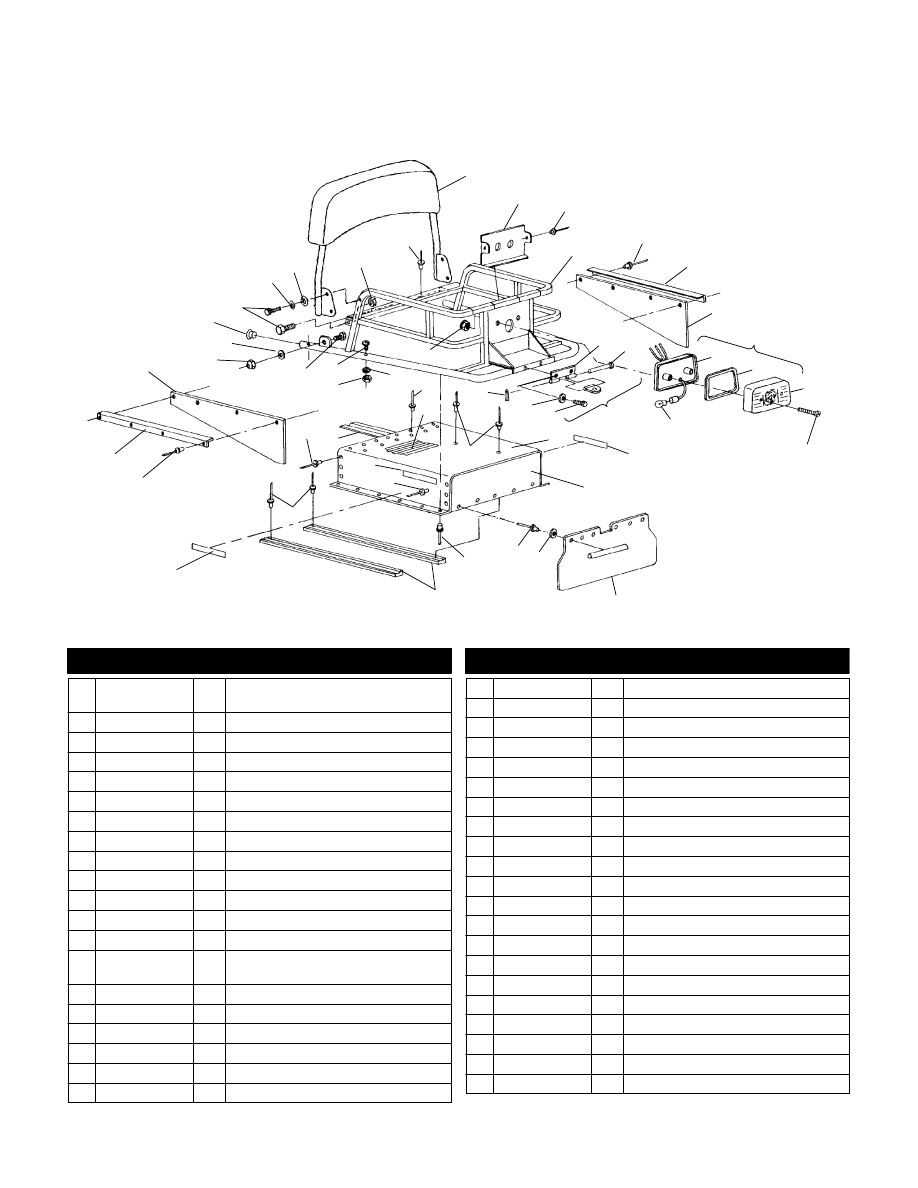

RACK and TUNNEL EXTENSION

WIDETRAK LX S03SU4BS

9

1

2

3

4

5

5

6

7

10

11

12

13

14

15

16

17

18 19

21

22

23

26

25

21

5

6

7

24

20

31

29

30

34

32

33

28

27

36

35

37 38

39

40

3

3

3

3

8

18

21

41

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2682782

2682783

1

1

Asm., Backrest (Incl. 2)

Cover, Backrest

2 5222868-067

1 Shield, Taillight

3 7661637

42 Rivet

4 1012076-067

1 Rack

5 7621462

12 Rivet

6 5220497-067

2 Bracket, Snow Flap

7 5812321

2 Flap, Snow, Side

8 2432035

1 Asm., Taillight (Incl. 9-13)

9 4032047

1 Backing, Taillight

10 4032045

1 Gasket, Taillight

11 4032046

1 Lens, Taillight

12 4032029

2 Screw, Taillight

13 4030063

1 Bulb, Taillight, Extreme Duty

14 2870708

1011624-067

1

1

Kit, Hitch (Incl. 15-19)

Hitch

15 7662209

1 Pin, Clevis

16 1011518-067

1 Hitch

17 7661401

1 Pin, Cotter

18 7552603

4 Washer, Spring Lock

19 7512490

2 Screw

20 5240516-067

1 Extension, Tunnel

21 2670133

2 Reflector, Red

22 5240530-067

1 Panel, Tunnel Back

23 5412320

1 Flap, Snow

24 7556044

6 Washer

25 7621418

6 Rivet

26 5222448

2 Strip, Wear, Extension

27 7621449

2 Rivet

28 5222323

1 Bracket, Harness Protector

29 5410560

1 Protector, Bed

30 7621429

33 Rivet

31 7670054

2 Nut, Speed, Washer

32 7558301

4 Washer, Flat

33 7542122

4 Nut, Nylok

34 7517377

4 Screw

35 7515522

2 Bolt

36 7542458

2 Nut, Acorn

37 5430713

2 Plug, Tube

38 7515341

6 Bolt

39 7552901

4 Washer, Spring Lock

40 7555843

4 Washer, Flat

41 7542324

2 Nut, Nylok

4/01

A13

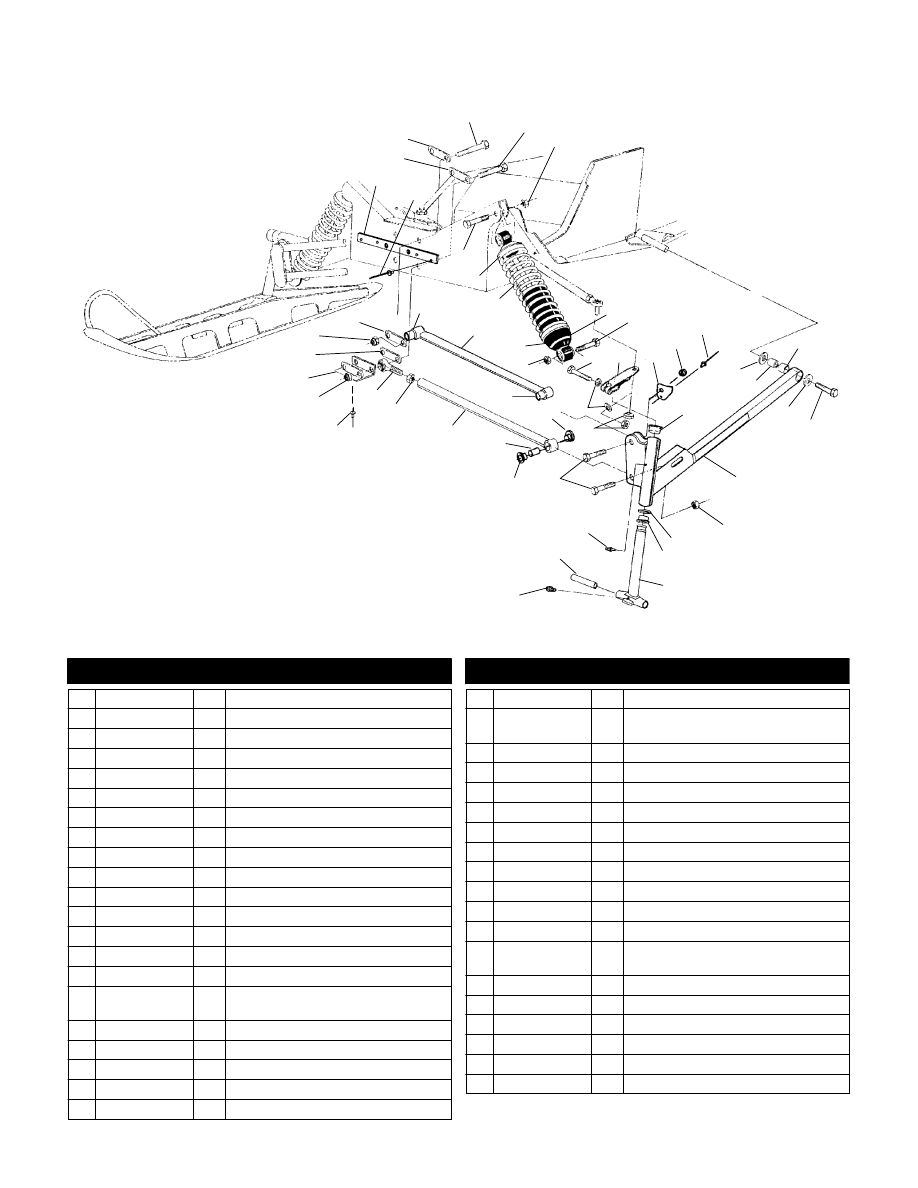

FRONT SUSPENSION

WIDETRAK LX S03SU4BS

31

5

6

8

8

9

10

11

12

15 16

21

20

20

18

19

23

22

24

25

26

27

28

29

13

13

14

30

30

32

34

33

35

4

36

40

37

38

39

1

2

3

17

7

7

4

3

2

7

7

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5240349-067

1 Brace, Bulkhead

2 7661637

6 Rivet

3 5211345

3 Strap, Spacer, Bottom

4 5211344

2 Strap, Spacer, Top

5 7512582

2 Screw

6 7512678

2 Bolt

7 7542439

12 Nut, Nylok

8 7515415

4 Screw

9 5220225

1 Retainer, Spring Coil

10 7041261-067

1 Spring, Compression

11 5210953

3 Retainer, Spring

12 7041535

1 Shock

13 7517583

6 Screw

14 7555832

4 Washer

15 5220326-067

2 Arm, Steering

16 5241569-067

5241570-067

1

1

Stop, Steering, LH

Stop, Steering, RH

17 7661130

2 Rivet

18 5410872

2 Pivot, Rubber

19 7512557

2 Screw

20 7555721

4 Washer

21 5010310

2 Bushing

22 3573909

2 Bushing, Flange

23 1822485

1822486

1

1

Asm., Trailing Arm, LH (Incl. 18,21)

Asm., Trailing Arm, RH (Incl. 18,21)

24 7556509

2 Bushing, Machinery

25 3574208

2 Bushing, Flanged

26 6230102-067

2 Shaft, Spindle

27 7080306

2 Fitting, Lubrication

28 5010158

2 Bushing

29 7080433

2 Fitting, Lubrication

30 5010127

2 Bushing, Pivot, Radius Rod

31 5431486

4 Bushing, Pivot, Radius Rod, Outer

32 1822444-067

2 Rod, Radius, Lower

33 5411099

2 Bushing, Pivot, 3/8”

34 1822420

2 Asm., Rod, Radius, Upper, Fixed

(Incl. 33,35)

35 5411095

2 Bushing, Pivot, 7/16 Inch

36 7542503

2 Nut, FLEXLOC

37 5242578

1 Bracket, Radius Rod, Bottom

38 7542703

2 Nut, FLEXLOC

39 7061071

2 Rod End, RH

40 7542711

2 Nut, Jam

7/02
