Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 1

PARTS MANUAL PN 9917837 and MICROFICHE PN 9917838 6/02

WIDETRAK LX

Model #S03SU4BS

E

2002 Polaris Sales Inc.

A3

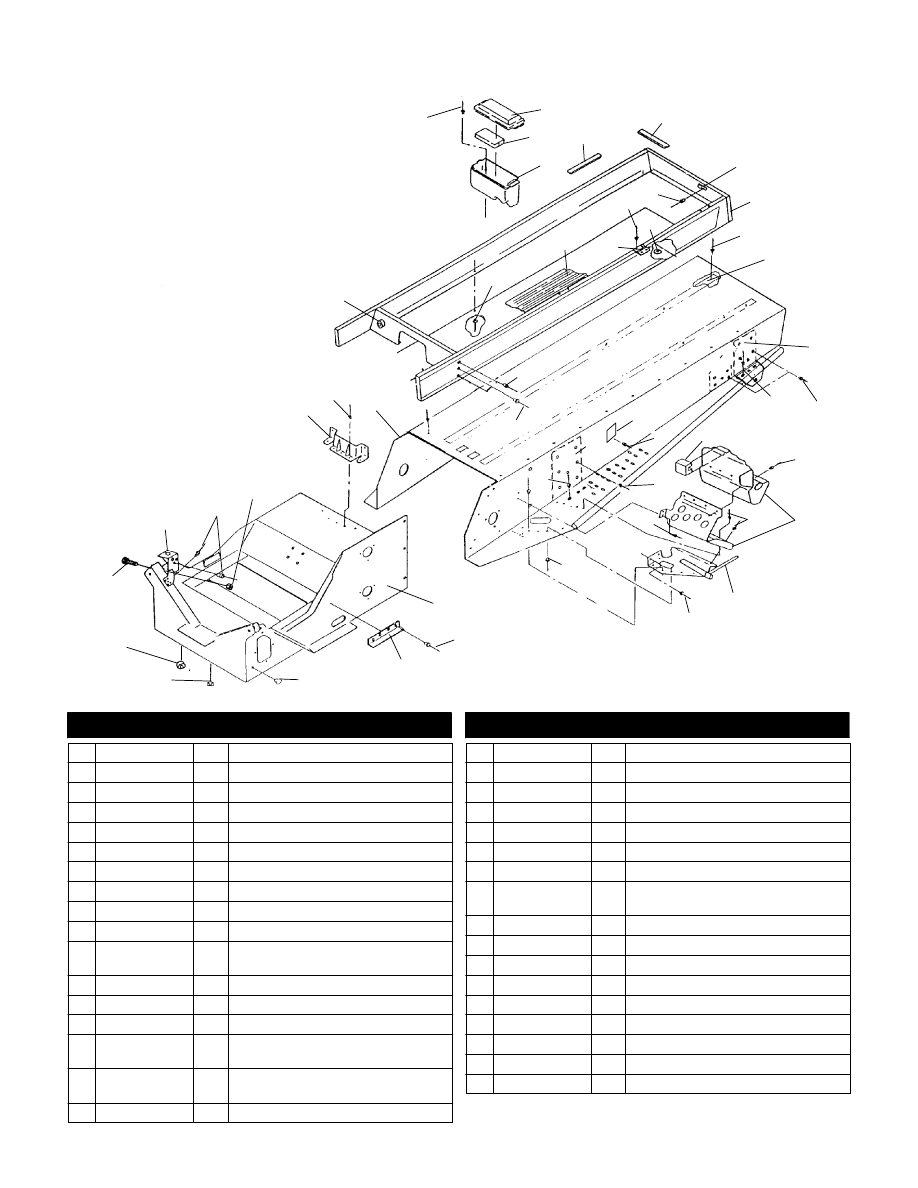

TUNNEL

WIDETRAK LX S03SU4BS

8

13

24

27

18

31

1

2

3

4

5

6

10

13

7

34

9

32

33

11

14

15

12

19

20

21

22

25

28

29

30

1

9

9

9

9

9

9

9

9

9

23

17

12

26

16

9

9

E

2002 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621432

8 Rivet, Pop

2 5430719

1 Cover, Tool Box

3 5811051

1 Foam, Tool Box

4 5430716

1 Box, Tool

5 5410562

2 Seal, Riser, Seat

6 5410563

2 Seal, Riser, Seat, Short

7 7080393

4 Clip, Half

8 1011947-067

1 Riser, Seat

9 7661637

138 Rivet

10 5510233

2 Strip, Wear

11 1012387-067

1012388-067

1

1

Pad, Suspension, Heavy Duty, LH

Pad, Suspension, Heavy Duty, RH

12 7661837

58 Rivet

13 7661844

6 Rivet

14 5521238

1 Extrusion, Clutch Guard

15 1012734

1013545

1

1

Asm., Footrest, LH

Asm., Footrest, RH

16 1012905-067

1012906-067

1

1

Support, Trailing Arm, LH

Support, Trailing Arm, RH

17 5211220-067

2 Plate, Tunnel, Carrier

18 5211323-067

2 Bracket, Suspension, Front

19 1012728

1 Bulkhead

20 5222857

1 Guard, Drive Adaptor

21 7080416

2 Plug, Hole

22 7080398

1 Plug, Hole

23 7080399

1 Bushing, Open/Close

24 7512307

1 Screw

25 --------------

1 Support, Muffler

(See Exhaust System Pg. C1, Ref. 18)

26 7661130

3 Rivet

27 7542321

1 Nut, Flange

28 5221932-067

1 Bracket, Gas Tank

29 7621330

5 Rivet

30 1012402

1 Asm., Tunnel (Incl. 9-11,18)

31 7080392

1 Bushing, Open/Close

32 5410561

1 Protector, Riser

33 7020023

3 Hinge, Flat

34 5410437

1 Grommet

4/01

A4

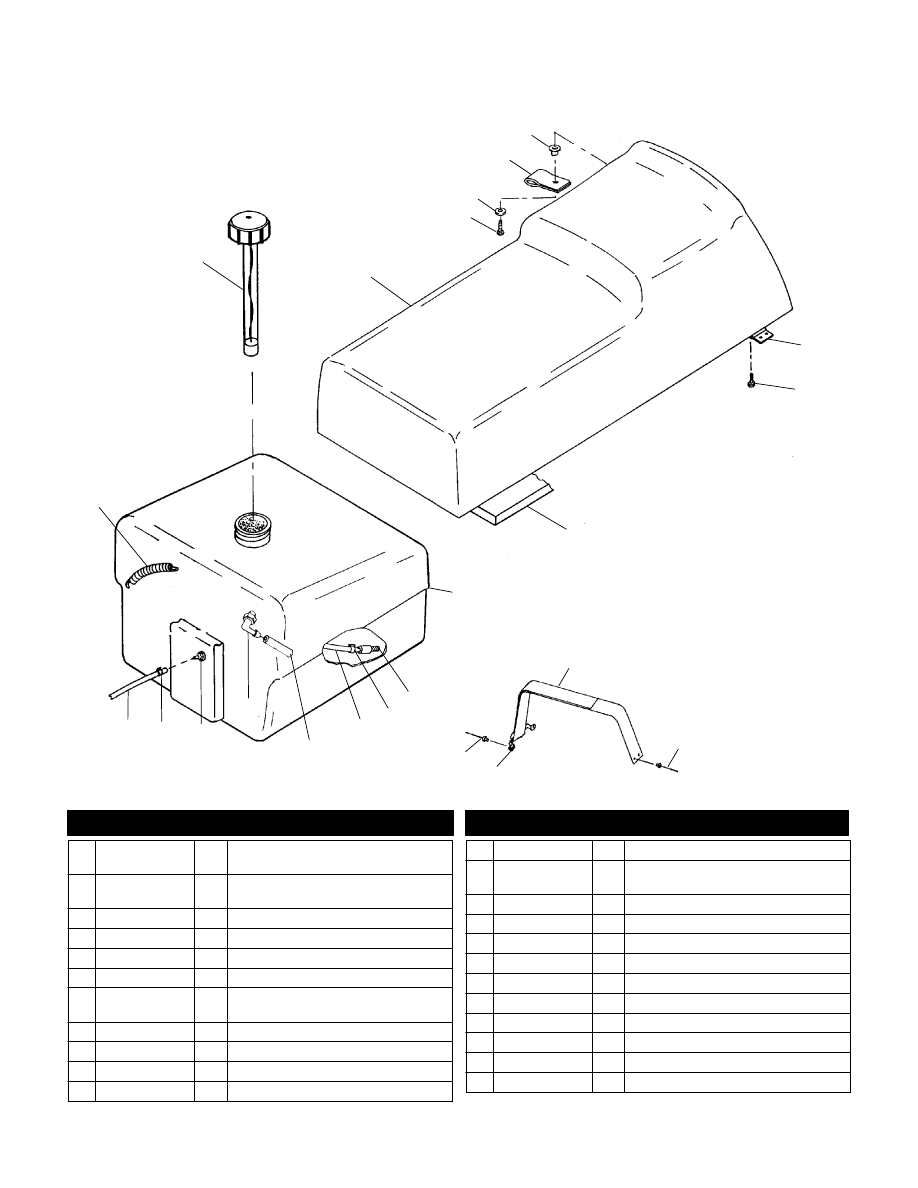

SEAT and GAS TANK

WIDETRAK LX S03SU4BS

1

2

3

4

5

6

7

8

9

11

12

13

14

10

15

16

17

19

20

21

22

23

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2511246

5810513

1

1

Cap w/Gauge, Gas

Gasket, Gas Cap

2 2682780

2682781

1

1

Asm., Seat, 2-Up (Incl. 7)

Cover, Seat

3 7511989

1 Screw

4 7558203

1 Washer, Wrought

5 5810464

1 Pull, Seat

6 7541930

7 Nut, Tee

7 --------------

3 Hinge, Flat

(See Tunnel Pg. A3, Ref. 33)

8 7511990

6 Screw

9 5811339

1 Pad, Bottom, Seat

10 5431143

1 Tank, Fuel

11 2690086

1 Belt, Seat (Incl. 13)

12 7621467

2 Rivet

13 --------------

1 Footman Loop

(Supplied w/Strap)(See Ref. 11)

14 7661637

2 Rivet

15 7052243

1 Pick-Up w/Filter, Fuel

16 7080402

2 Ring, Compression

17 8350019-1525

AR Line, Fuel

18 8450061-600

AR Line, Fuel

19 7052095

1 Fitting, 90 Degree

20 7052023

1 Fitting, Outlet, Double

21 7080307

1 Clamp, Hose, Large Green

22 8350018-600

AR Line, Fuel

23 7042020

1 Spring, Tank Front

4/01

A5

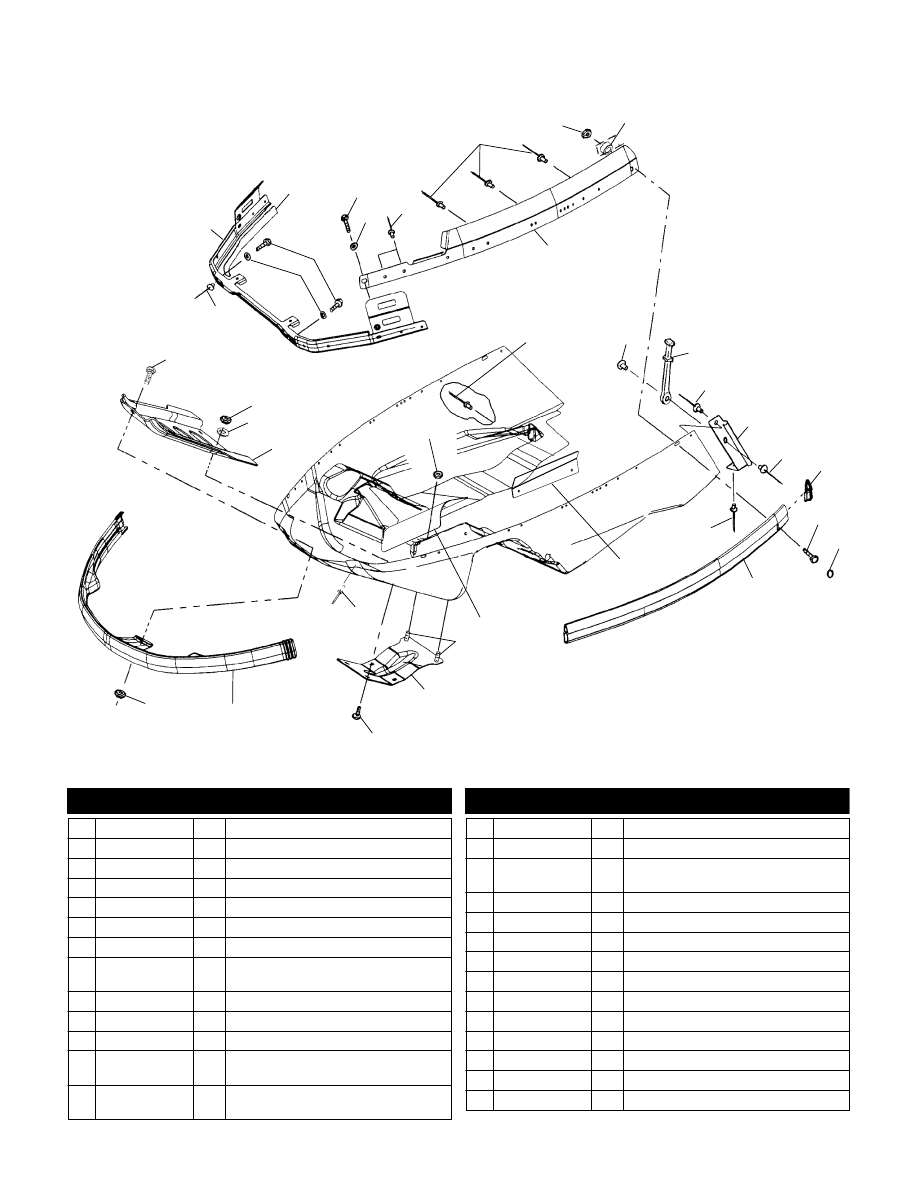

NOSEPAN

WIDETRAK LX S03SU4BS

3

4

8

6

10

11

12

13

17

15

16

20

25

24

21

14

23

1

4

3

5

5

10

24

26

5

20

22

22

27

2

9

18

19

24

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1012783-067

1 Brace, Hinge

2 5811747

2 Foil, Tape

3 7552801

4 Washer, Spring Lock

4 7512276

4 Bolt

5 7621402

18 Rivet

6 7542103

2 Nut

7 7555932

2 Spacer

8 5243007

5243006

1

1

Guide, Hood, LH

Guide, Hood, RH

9 7621472

2 Rivet

10 7621601

2 Rivet

11 5410370

2 Strap, Hood Latch

12 5220522-067

5220523-067

1

1

Brace, Pan, LH

Brace, Pan, RH

13 5432887

5432888

1

1

Cap, Bumper, LH

Cap, Bumper, RH

14 7512290

2 Screw

15 7080416

2 Plug, Hole

16 5243818-067

5243461-067

1

1

Extrusion, Bumper, Formed, LH

Extrusion, Bumper, Formed, RH

17 7661637

4 Rivet

18 5243418

1 Bracket, Hose Protector

19 5243287

1 Shield, Shock Tower

20 7512193

4 Bolt, Carriage

21 5242575-067

1 Brace, Pan, Lower

22 7621463

2 Rivet

23 5432891-070

1 Bumper, Front

24 7542122

5 Nut, Nylok

25 5243073

1 Brace, Pan, Upper

26 7558301

2 Washer, Flat

27 7515175

1 Screw

4/01
