Final Assembly, Cont.

15. Reinstall air box, adjusting box properly.

16. Reinstall battery (if so equipped). Always attach

ground cable last to prevent sparks.

17. Replace exhaust system.

18. Install hood, (if removed) aligning with marks made

during disassembly. Ensure proper hood closure
and readjust if necessary.

19. Test ride the unit to ensure all components are

functioning properly before putting into service.

Hood Bolt Torque -

8-10 ft. lbs. (11-14 Nm)

6

CHAPTER 6
FRONT SUSPENSION

Edge IFS Improvements

6.1

. . . . . . . . . . . . . . . . . . . . . . .

IFS Shock Spring Information

6.2

. . . . . . . . . . . . . . . . . .

IFS Shock Information

6.3

. . . . . . . . . . . . . . . . . . . . . . . .

Torsion Bar Kits

6.4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Radius Rod Information

6.4

. . . . . . . . . . . . . . . . . . . . . . .

Front Suspension Setup and Adjustments

6.6-6.7

. . . . . . .

Dual Rate Springs

6.8

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque Application, XCF, 440 / 600 Edge Pro X

6.9

. .

Torque Application, 500, 600, 700, 800 XC SP

6.10

. . .

Torque Application, 600, 700, 800 RMK

6.11

. . . . . . . . .

Torque Application, 800 XCR

6.12

. . . . . . . . . . . . . . . . . . .

Steering Alignment Specifications

6.13

. . . . . . . . . . . . . .

Camber Definition All IFS

6.14

. . . . . . . . . . . . . . . . . . . . . .

2001 IFS Alingment Specifications

6.15

. . . . . . . . . . . . . .

Spindle Centering/Set up Width/Camber Adjustment

6.16--6.18

.

Handlebar Centering

6.19

. . . . . . . . . . . . . . . . . . . . . . . . . .

Toe Adjustment

6.20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Steering Arm Orentation

6.21

. . . . . . . . . . . . . . . . . . . . . . .

Carbide to Ski Placement

6.22

. . . . . . . . . . . . . . . . . . . . . .

2001 XCF SP IFS Shock

6.23

. . . . . . . . . . . . . . . . . . . . . .

2001 440/600 Edge Pro X IFS Shock

6.24

. . . . . . . . . . .

Fox

t

/ Arvin

t

IFS Shock Specifications

6.25

. . . . . . . .

STEERING / FRONT SUSPENSION

6.1

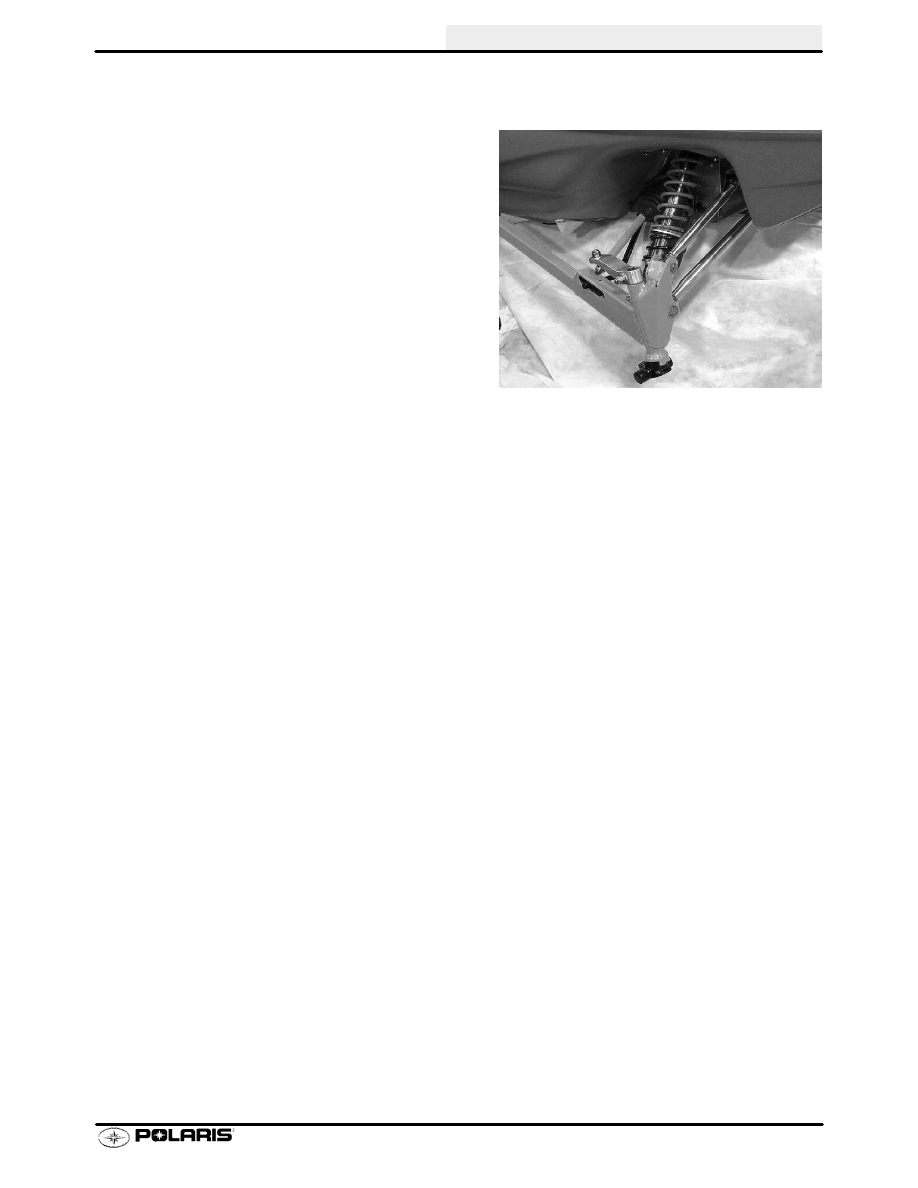

The following is a list of improvements to the 2001 440 XCF, 440 / 600 Edge Pro X IFS.

1.

New trailing arms made out of chromoly.

2.

Remote

reservior

IFS

shocks

with

external

compression

damping

adjustment

(Arvin

mono--tube)

3.

Dual rate IFS springs on 440/600 Edge Pro X
(seperate springs) with adjustable transition point
(between rates)

4.

Revised front suspension and steering linkage
geometry

5.

Increased the outer radius rod sizes from 3/8” to
7/16” on the upper radius rod and from 3/8” to 1/2” on
the lower radius rods.

6.

Steel trailing arm bushing (rear).

7.

Completely new steering geometry and linkage.

8.

Improved steering rack.

9.

Improved fit between the ski spindle to ski pivot tube.

10. Ground O.D. surface, hard coat plated ski pivot

bushing.

11. Revised spring rates

12. Greatly reduced steering linkage friction (post

bushings, rod ends and new rack design).
